Ancrage au sol : une histoire à réécrire entre le bois et le béton

Dans la construction moderne, la rencontre entre le béton et le bois représente un moment crucial. Allier ces deux matériaux consiste à réunir deux mondes aux tolérances et aux méthodes de construction très différentes. D’une part, le béton, qui se prête à des usinages avec de grandes tolérances, souvent de l’ordre du centimètre.
De l’autre, le bois, qui exige une précision millimétrique.
Cette différence peut engendrer des défis importants lors de la phase d’installation, notamment en ce qui concerne la mise à la terre.



L’ancrage au sol, soit la connexion entre les murs en bois et les fondations en béton, est cruciale, car elle peut déterminer la durabilité et la stabilité de l’ensemble de la structure.
Pour faciliter le travail des charpentiers et des installateurs, des systèmes qui permettent une gestion intelligente des tolérances, améliorant l’efficacité du chantier et garantissant une construction solide et durable, sont nécessaires.


Des systèmes innovants de gestion des tolérances sont nécessaires

La gestion des marges d’erreur entre le bois et le béton est une question critique à laquelle il faut répondre en introduisant de nouveaux processus de construction : des alternatives pour gérer intelligemment ce conflit, avant, pendant et même après la phase d’installation.

Des systèmes tels que ceux proposés dans le nouveau catalogue Rothoblaas « Plaques et connecteurs pour bois, béton et acier » permettent une organisation plus efficace du chantier, en améliorant la gestion des tolérances entre la structure et la fondation.

Le chapitre sur l’ancrage au sol répond à la question « Comment faciliter la vie des travailleurs qui doivent monter des murs en bois sur un béton qui n’est pas toujours parfait ? »

La réponse de Rothoblaas est transcrite sous forme de recherche et développement. Des produits comme ALUSTART, TITAN DIVE et UP LIFT représentent des alternatives intelligentes pour gérer le conflit entre les deux matériaux.

Est-il possible d’avoir une fixation au sol sans bordure ?

Les problèmes critiques liés à la fixation au sol sans base en béton sont multiples et nécessitent une compréhension approfondie des dynamiques structurelles et des solutions techniques applicables.

Sans bordure, en effet, la stabilité de la structure dépend entièrement de l’efficacité de l’ancrage au sol. Le manque de support continu et rigide peut entraîner des problèmes de déformation et d’instabilité, notamment dans des conditions de charges élevées ou en présence de forces latérales.

Un autre sujet délicat est celui de la protection contre l’humidité.
Empêcher les infiltrations d’eau par le sol, qui compromettraient la durabilité de la construction, est essentiel, tout comme la gestion de l’isolation thermique pour éviter les ponts thermiques.

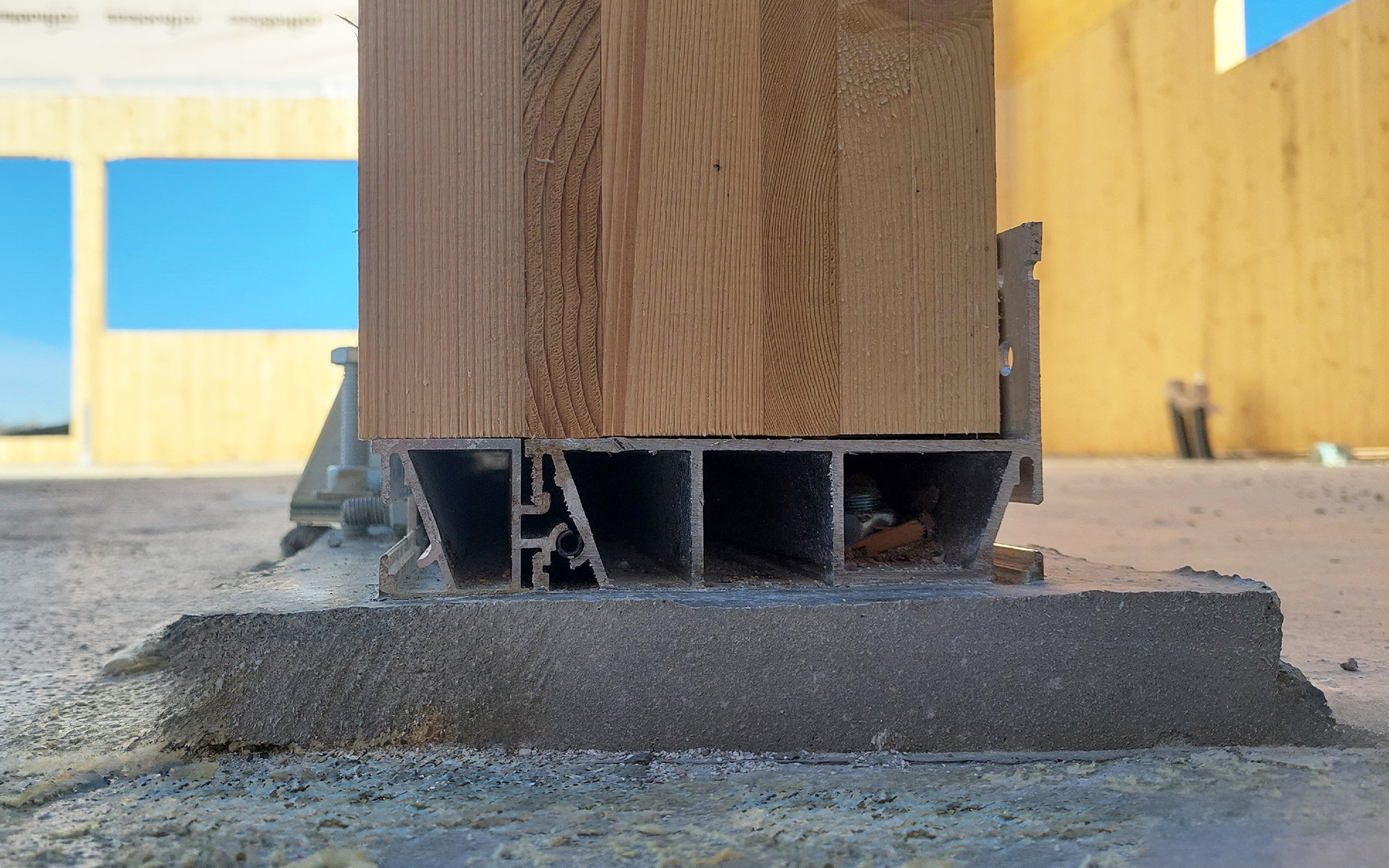

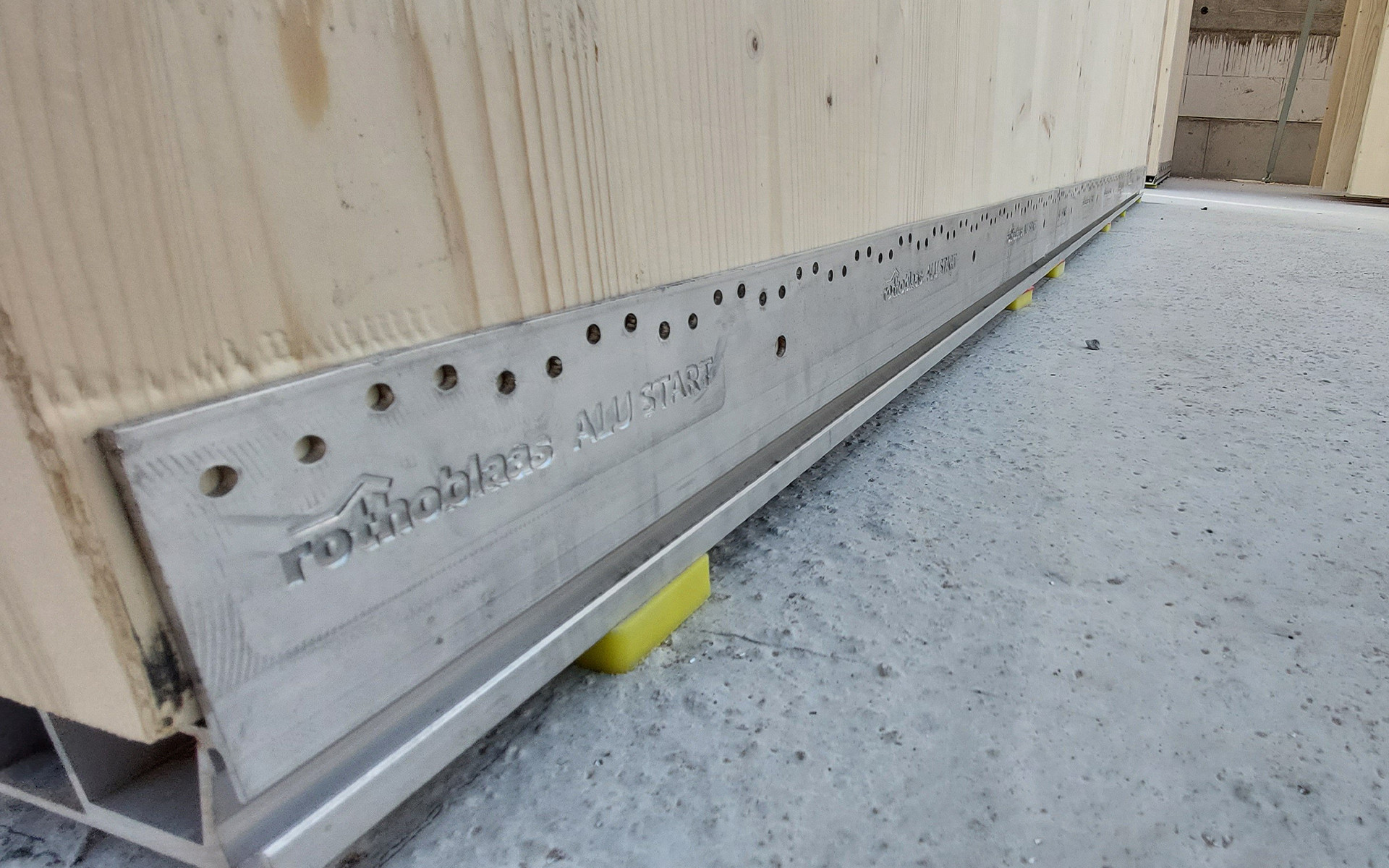

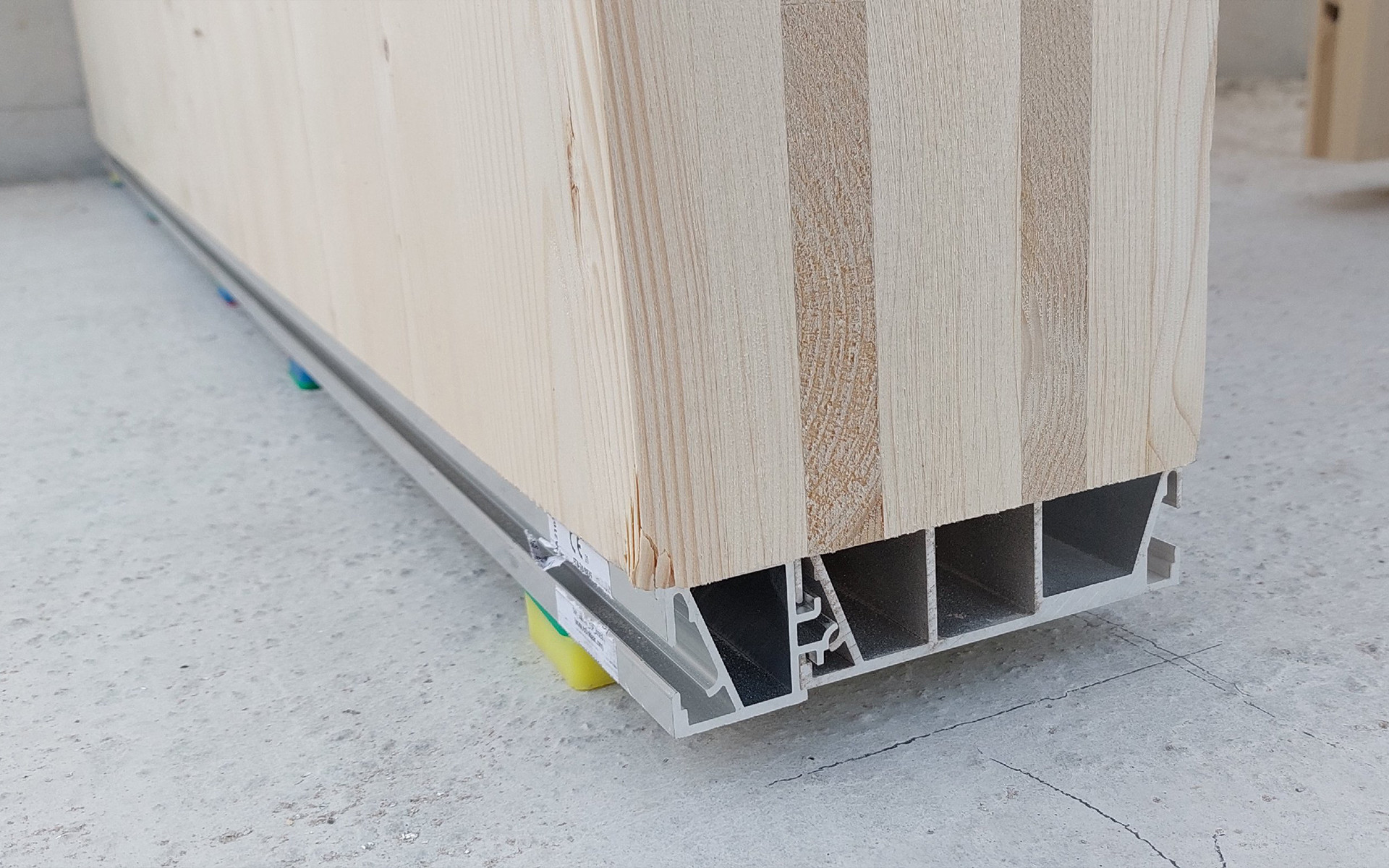

ALUSTART : la célébrité multitasking

Le système ALUSTART est l’un des systèmes les plus appréciés de la gamme Rothoblaas. Il s’agit d’un système en aluminium pour l’ancrage au sol des bâtiments, marqué CE selon ETE-20/0835.

ALUSTART est capable de transférer les forces de cisaillement, de traction et de compression dans la fondation, en garantissant une base solide et stable pour les murs en bois.

Grâce aux gabarits de montage spéciaux, le niveau de la surface de pose est facilement réglable, ce qui permet un nivellement précis et rapide de l’ensemble du bâtiment.
Ce système élimine le contact direct entre les panneaux en bois (CLT ou Timber Frame) et la sous-structure, garantissant une excellente durabilité de l’ancrage au sol du bâtiment.

Lorsque la bordure est réalisée avant la pose des murs

Normalement, la bordure en béton est posée avant les murs : les tolérances géométriques de la bordure peuvent donc être incompatibles avec la précision requise pour installer des murs en bois. Cela peut entraîner des problèmes d’alignement et de stabilité, nécessitant des solutions alternatives pour gérer efficacement ces tolérances.

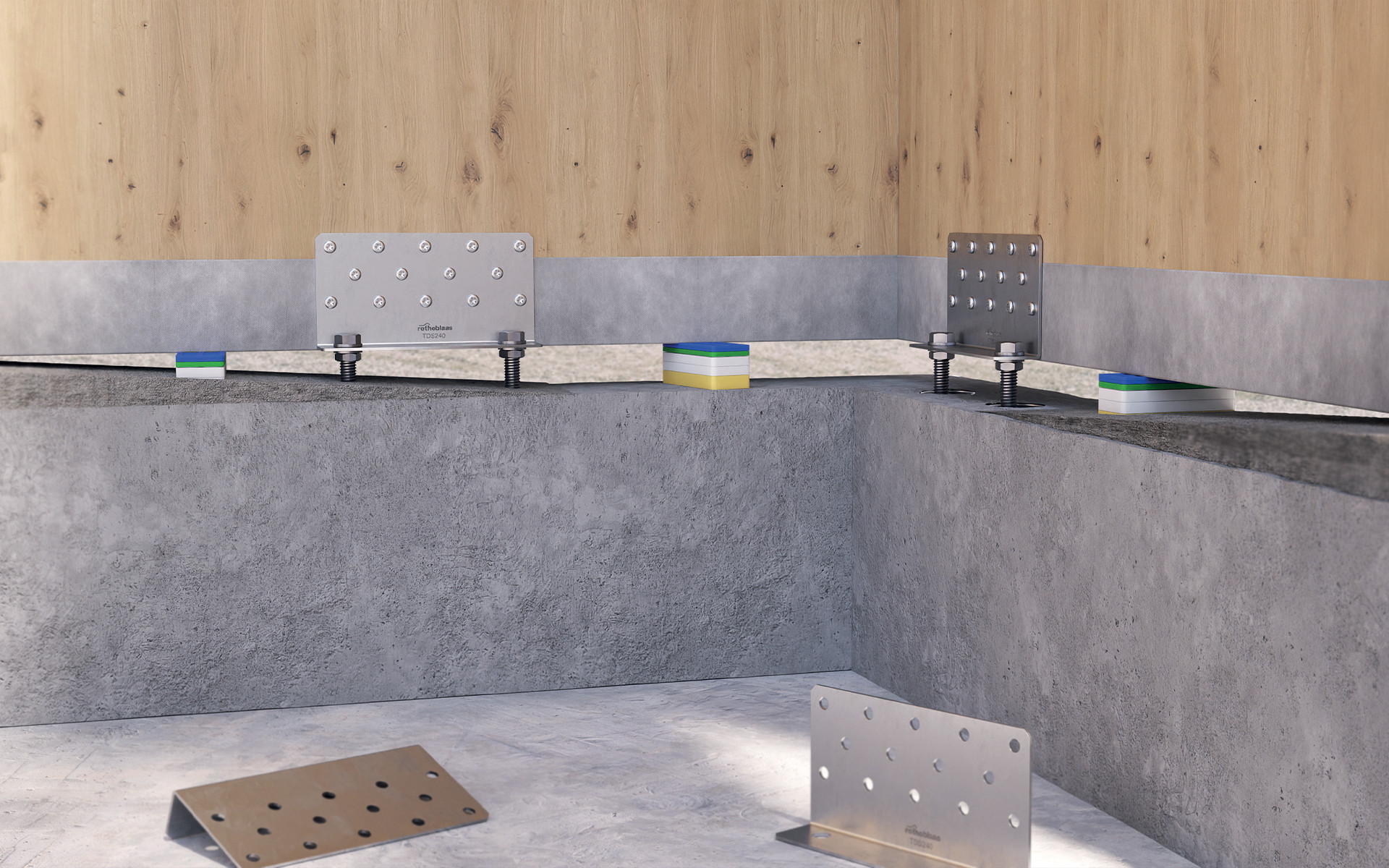

TITAN DIVE : un nouveau sens pour le mot tolérance

Le système TITAN DIVE est l’une des innovations phares de Rothoblaas et offre une solution efficace à ces situations.
En utilisant des tubes ondulés et des angles spéciaux, le système permet une tolérance de 22 mm dans chaque direction et une inclinaison de ±13°. Il offre une liberté maximale dans la pose des murs en bois, évitant la nécessité de percer le support en béton, avec un gain de temps considérable sur le chantier.

TITAN DIVE est idéal pour des fixations dans le béton de murs, de poutres ou de poteaux en bois, garantissant des résistances mécaniques élevées et des tolérances relatives élevées entre la fondation en béton et la structure en bois le long des trois axes principaux (x, y, z) et des rotations dans le plan horizontal (α).

L’utilisation de ce système universel d’ancrage à la fondation, préinstallé dans la coulée de béton, est un excellent compromis pour réduire les risques d’erreurs d’alignement et permet, comme dans la plupart des applications actuellement disponibles, l’indépendance des phases de construction.

Que faire si la bordure est exécutée après la pose des murs ?

Lorsque la bordure est exécutée après la pose des murs, il y a plusieurs précautions à prendre. Dans ce cas, il faut s’assurer que les murs en bois sont stables et bien alignés déjà avant et pendant la coulée. Des supports sont nécessaires pour supporter le poids des murs et les surélever suffisamment du sol pour la construction ultérieure du socle.

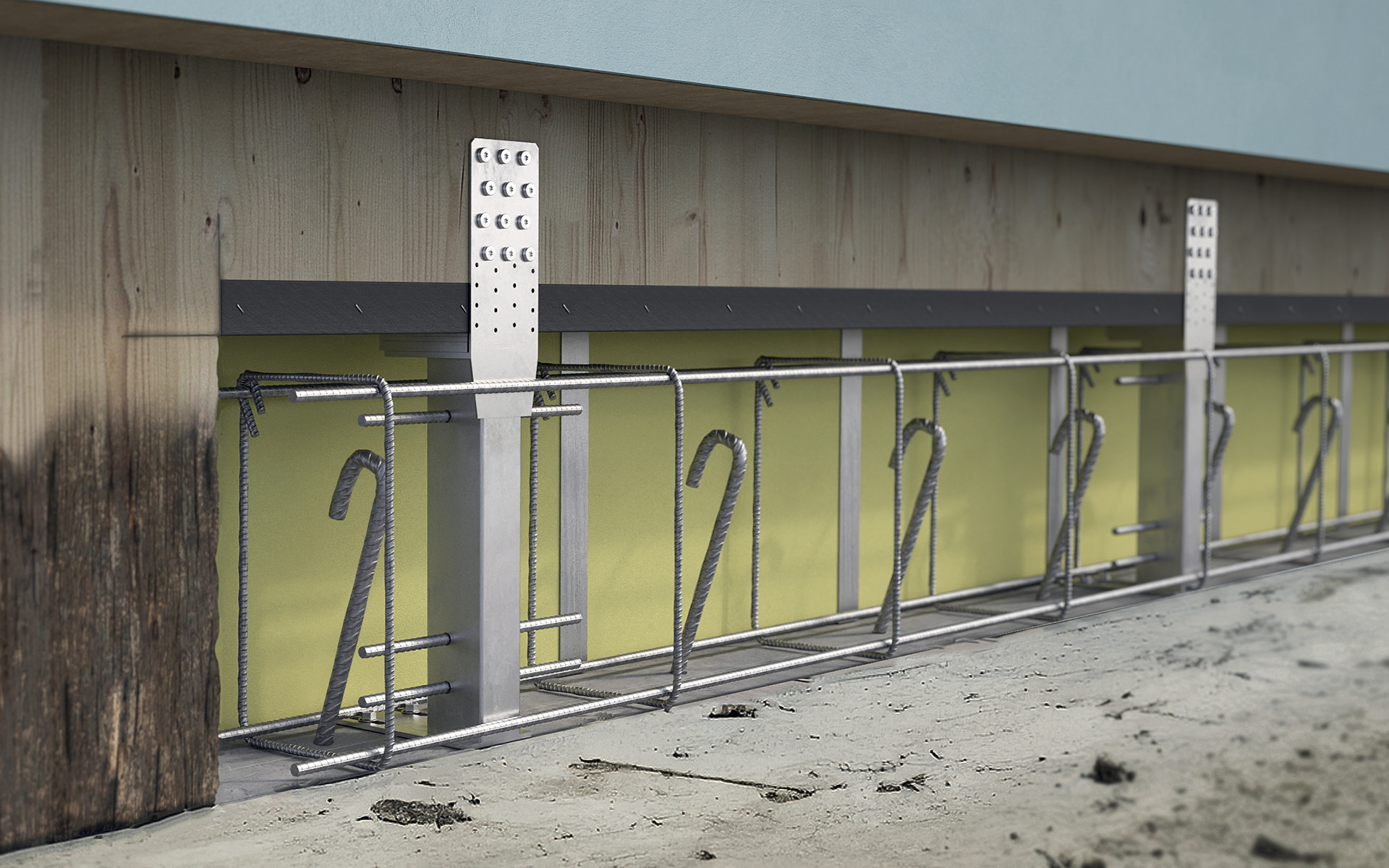

UP LIFT : le système révolutionnaire pour la pose surélevée des bâtiments

Le système UP LIFT de Rothoblaas inverse le concept du chantier de construction en bois : le bâtiment en bois est d’abord posé, puis le support en béton est coulé.

Cette nouveauté présentée avec le nouveau catalogue permet une liberté maximale dans le positionnement des panneaux sur la fondation en béton.

Les supports UP LIFT soutiennent le poids du bâtiment jusqu’à l’achèvement de la bordure et résistent aux forces de traction et de cisaillement dues également aux séismes ou au vent.

Non seulement il élimine les problèmes d’alignement en assurant une connexion efficace entre le diaphragme horizontal et les murs, mais il représente également une ressource pour la réhabilitation structurelle.

Dans le cas de murs détériorés par la présence d’humidité, il est possible d’utiliser UP LIFT en intervenant par secteurs, à travers la coupe du mur et la coulée de la bordure.

Les solutions Rothoblaas dans le nouveau catalogue

Le nouveau catalogue Rothoblaas est le résultat d’années de recherche et de développement en réponse aux demandes des professionnels qui doivent chaque jour transiger entre les deux mondes de la construction : classique et en bois. La simplification de l’ancrage au sol n’est que l’un des objectifs que l’on souhaite atteindre.

Avec des produits comme ALUSTART, TITAN DIVE et UP LIFT, nous souhaitons améliorer toute l’efficacité du chantier, en garantissant une gestion des tolérances jusqu’alors impensable et en assurant une construction solide et durable.

Toutes les données et bien d’autres encore

En feuilletant le catalogue, vous trouverez tout le nécessaire pour connaître et intégrer des solutions telles que ALUSTART, TITAN DIVE et UP LIFT dans votre conception : données, instructions d’installation, systèmes de fixation et tableaux.
