Outils de charpentier

À quoi servent-ils sur le chantier ?

Un chantier résulte bien organisé et efficace non seulement grâce aux charpentiers mais également grâce aux outils de charpentier. La construction en bois nécessite une série d’outils spécifiques qui garantissent efficacité et sécurité durant la construction. Il ne s’agit pas de tournevis ou de marteaux, mais d’outils plus sophistiqués et tout aussi indispensables pour travailler le bois, un matériau de plus en plus utilisé dans la construction.

Fixation temporaire

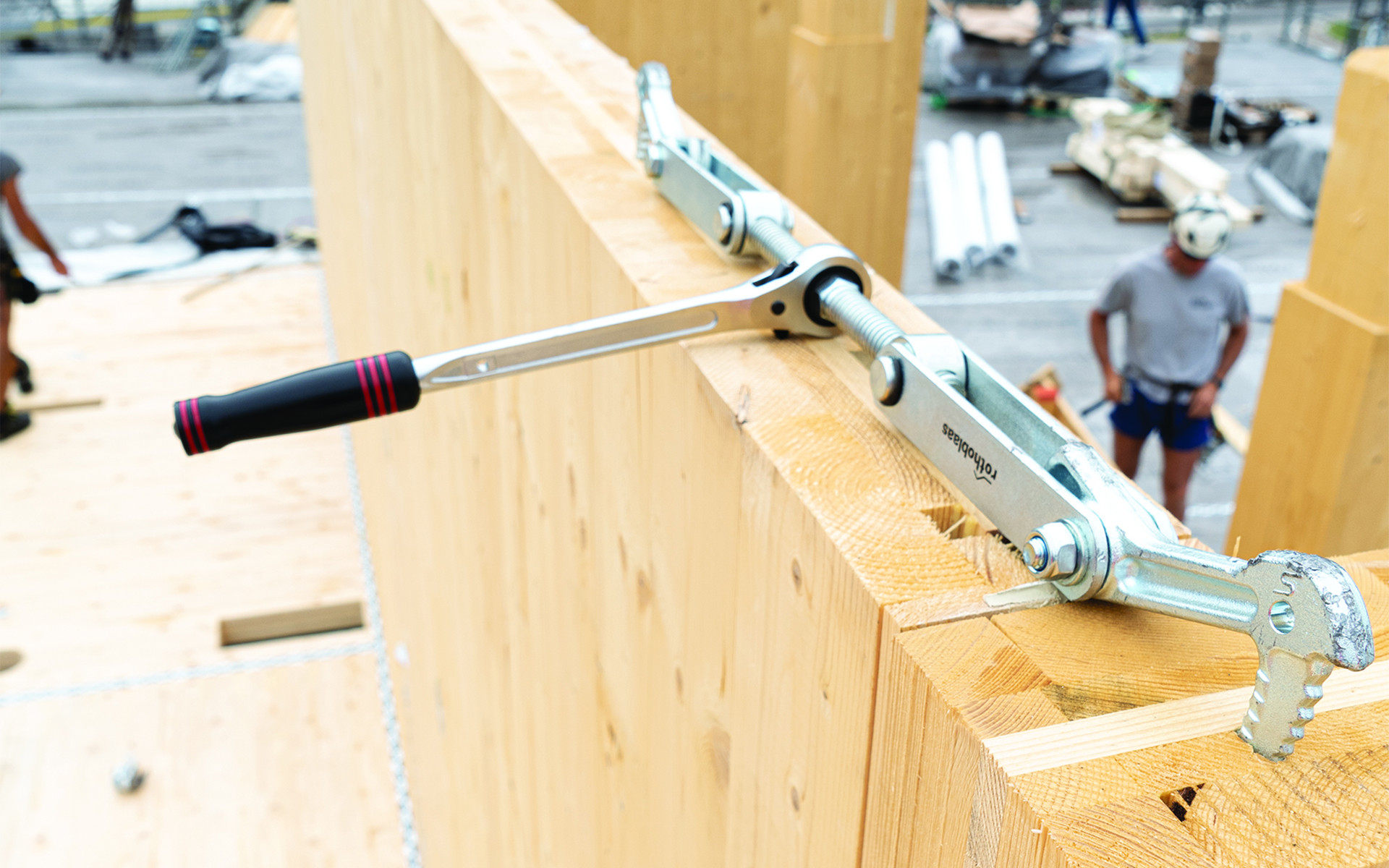

Le premier outil essentiel du charpentier est le tire-poutre. Aussi précise que puisse être la préfabrication, il est presque toujours nécessaire de serrer ou d’aligner parfaitement les éléments de construction en bois avant de les fixer. Le tire-poutre de Rothoblaas, appelé SKORPIO, est doté de crochets pointus qui s’enfoncent dans le bois et d’un cliquet qui permet de serrer panneaux et poutres. Cet outil est idéal pour serrer rapidement les éléments de construction avant leur fixation définitive. Le seul outil supplémentaire nécessaire est un marteau, pour enfoncer les crochets dans le bois.

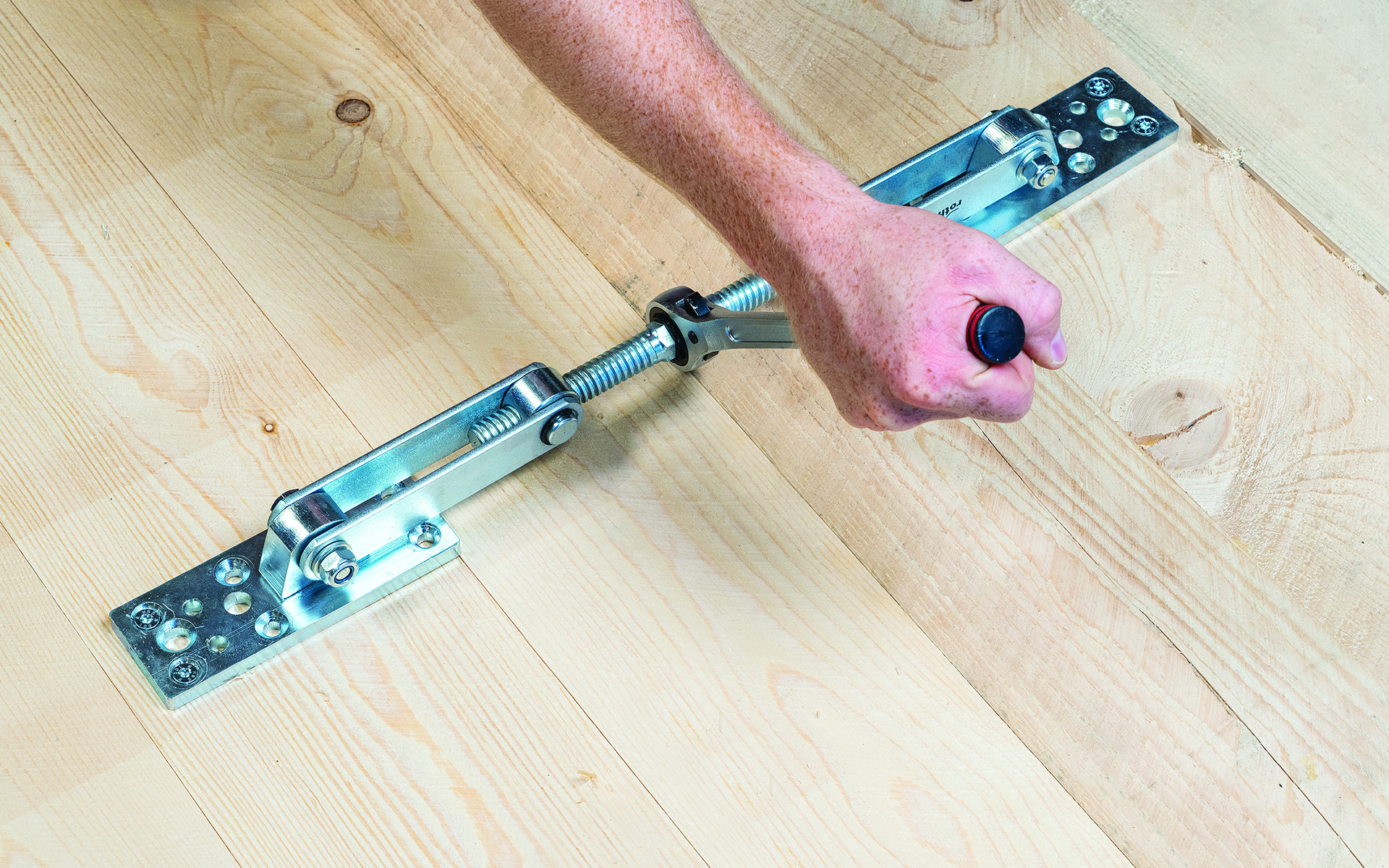

Pour le même but, mais dans d’autres situations, il est en revanche conseillé d’utiliser un tire-panneau. Dans ce cas, la fixation ne se fait pas au moyen de deux crochets, mais avec des vis et deux plaques. Le tire-panneau Rothoblaas s’appelle GEKO et est un autre outil indispensable, plus polyvalent et plus résistant que SKORPIO. La plupart des charpentiers possèdent ces deux modèles pour une plus grande efficacité sur le chantier. GEKO est utilisé pour l’assemblage précis de parois en bois massif, planchers avec lames empilées, éléments lamellés et bien d’autres. Grâce aux plaques tournantes à 360 °, il peut également être utilisé dans des endroits difficilement accessibles, tels que les pentes de toit et les angles. Une fois retirées, les vis de fixation laissent des traces minimes sur le bois, qui peuvent ensuite être remplies d’un enduit de couleur similaire à celle du bois tel que PLASTUK. En combinaison avec CLAMP1, il peut être utilisé pour tendre des plaques et des feuillards perforés.

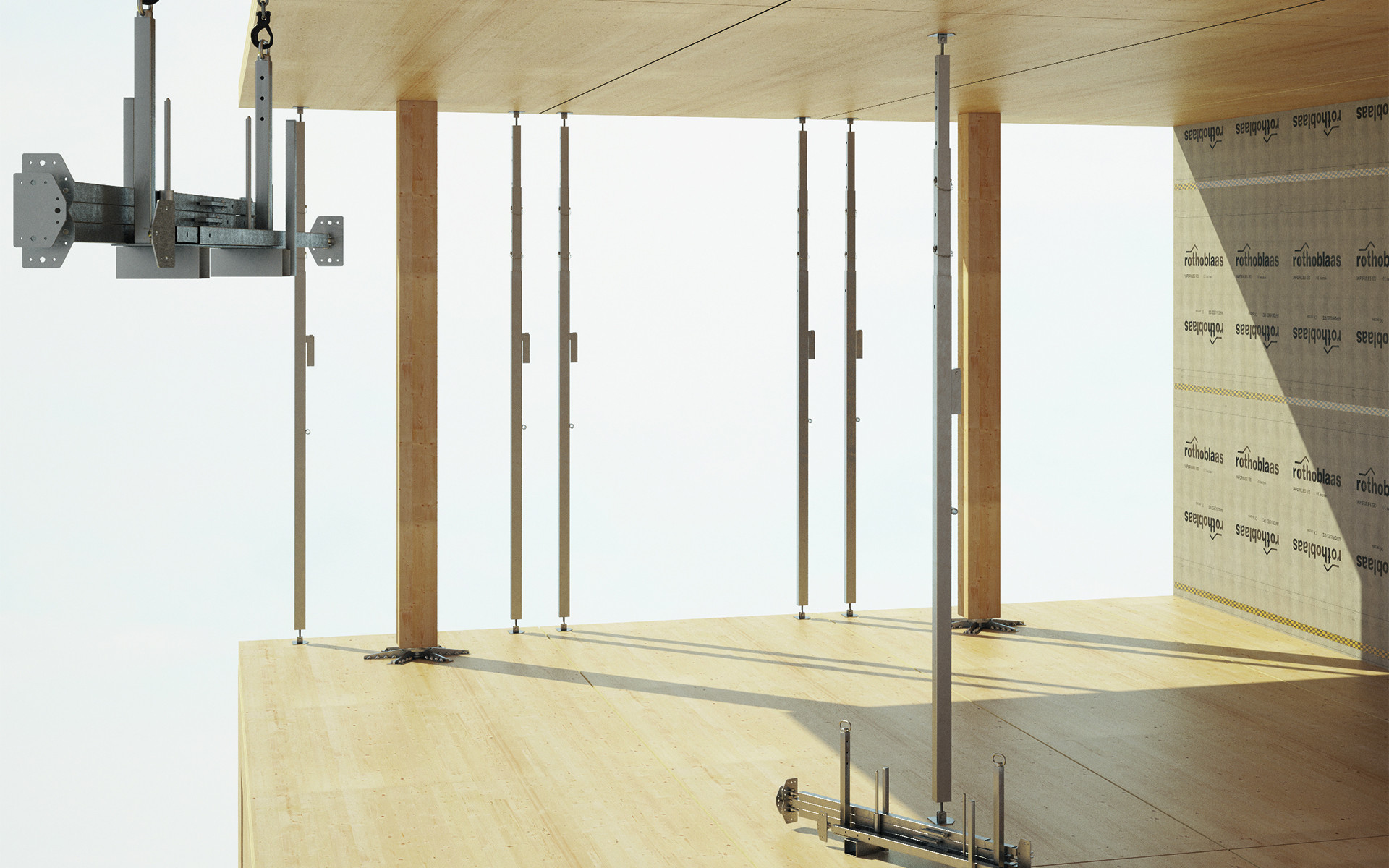

Toutefois, la pose de parois et de planchers en bois nécessite également un autre outil, un support temporaire qui maintienne les éléments de construction en place avant la fixation définitive. L’outil Rothoblaas qui répond à ce besoin est GIRAFFE. Doté d’une plaque plus grande et d’une plaque plus petite, il peut être fixé à l’aide de vis, de clous ou d’ancrages à béton. Il offre un support stable grâce à deux systèmes de verrouillage différents : un à ressort et un à goupille. En faisant pivoter le corps du support, GIRAFFE s’allonge et se raccourcit, grâce à la présence d’une tige filetée à l’intérieur. Il permet ainsi de déplacer légèrement la paroi sur lequel il est fixé. Il est souvent utilisé pour niveler les murs, et fournit un soutien temporaire pendant la construction contre le vent et les mouvements accidentels.  GIRAFFE est disponible en 4 versions de différentes longueurs allant de 220 à 600 cm, pour garantir un support à des éléments pouvant s’élever jusqu’à deux étages. Les modèles GIR3000 (doté d’une butée automatique pour un réglage encore plus rapide et précis) et GIR4000 sont réalisés en acier électrozingué ; GIR2200 et GIR6000 sont en aluminium extrudé. Grâce à l’élément de transport GIRHOLDER, il est possible de stocker et de transporter jusqu’à 10 GIRAFFE de manière simple et ordonnée.

Déplacement sur le chantier

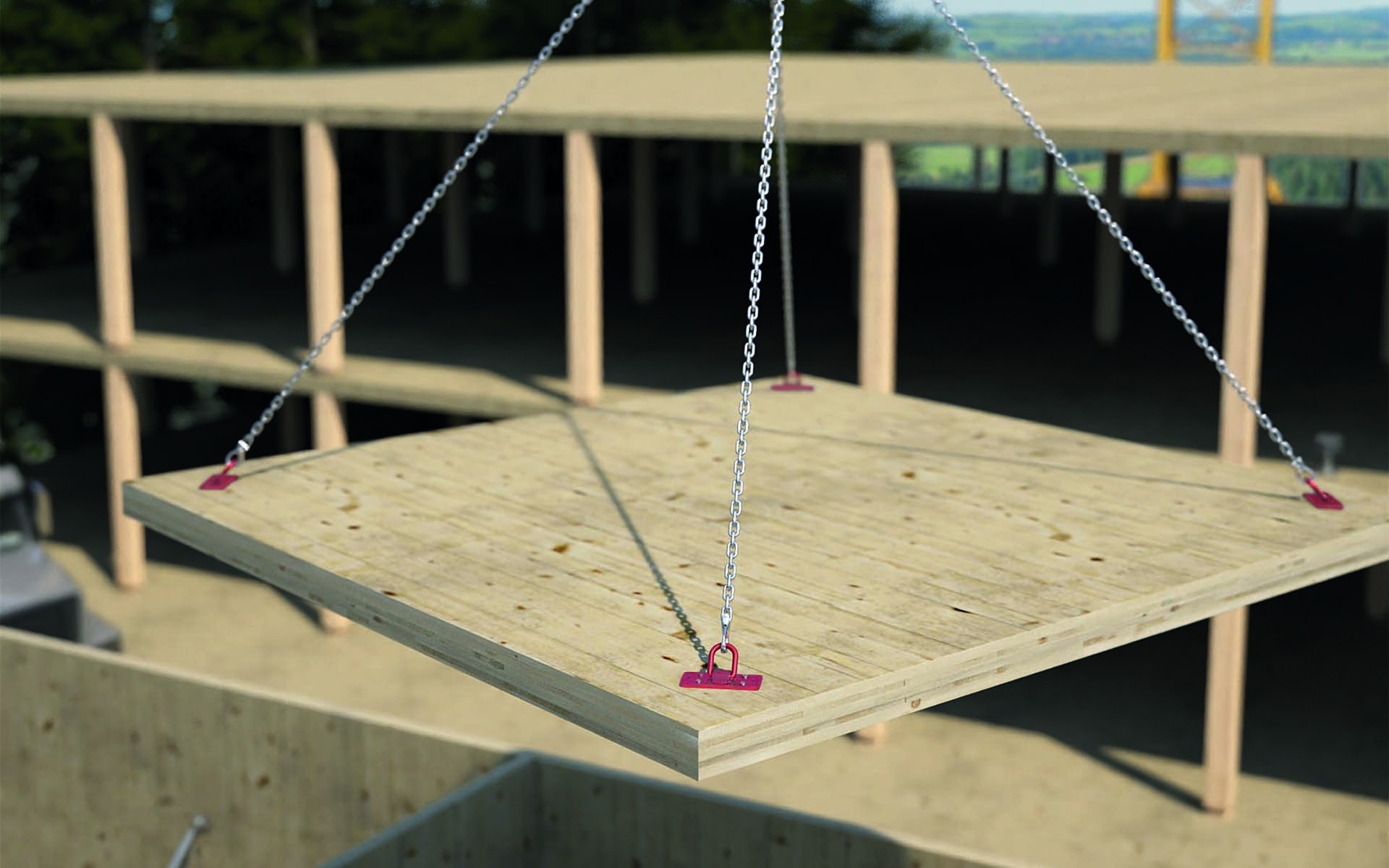

D’autres outils de charpentier fondamentaux pour la construction sont ceux utilisés pour le levage et le déplacement des éléments en bois. Il peut s’agir de SANGLES ou de dispositifs métalliques comme WASP ou RAPTOR. Le crochet de levage et de transport comme WASP est un outil indispensable sur les chantiers de construction. Fabriqué en acier au carbone moulé à haute résistance et électrozingué, cet outil pratique et polyvalent offre de nombreuses possibilités d’installation avec plusieurs types de vis, pour des conditions de charge et des matériaux variés. Le système de levage WASP permet de concevoir l’ensemble du processus d’élingage. Il peut être installé en usine et rend le déplacement du matériel sur le chantier extrêmement efficace et sûre. Contrairement aux sangles, il permet de soulever des poutres en bois en perçant des trous uniquement sur l’extrados de la poutre, sans endommager l’intrados de la poutre en raison de la pression des sangles. Il s’agit donc de la meilleure méthode de levage dans le cas d’éléments en bois dont la face inférieure reste apparente. Exceptionnellement stable et robuste, il maintient la vis fixée dans l’élément en bois grâce à la fraise dans laquelle s’insère la tête de vis. Il peut être utilisé pour des charges axiales et transversales et est certifié selon la Directive des Machines 2006/42/CE.

Pour les charges plus lourdes, même supérieures à 3 tonnes, il est conseillé d’utiliser une plaque pour le déplacement d’éléments en bois telle que RAPTOR, fixable de différentes manières et avec jusqu’à 6 vis pour les charges plus lourdes.

Fixation définitive

Une fois que les éléments de construction sont temporairement assemblés, nous passons alors à leur fixation finale. Or, certaines vis structurelles sont très longues et nécessitent un moment de torsion élevé, risquant de faire glisser l’embout sur la tête de la vis. De plus, une vis très longue a tendance à osciller lors du serrage et augmente la probabilité de perdre le contact entre l’embout et la tête de la vis. Pour éviter cela, il est nécessaire d’utiliser un outil de vissage tel que CATCH, qui permette de fixer fermement la tête de la vis et d’empêcher l’embout de glisser. CATCH est compatible avec des vis à bois Rothoblaas HBS Ø8 mm, VGS à tête fraisée Ø9 mm et VGZ à tête cylindrique Ø9 mm, idéal pour une utilisation avec n’importe quelle perceuse visseuse standard doté d’un support hexagonal SW 11.

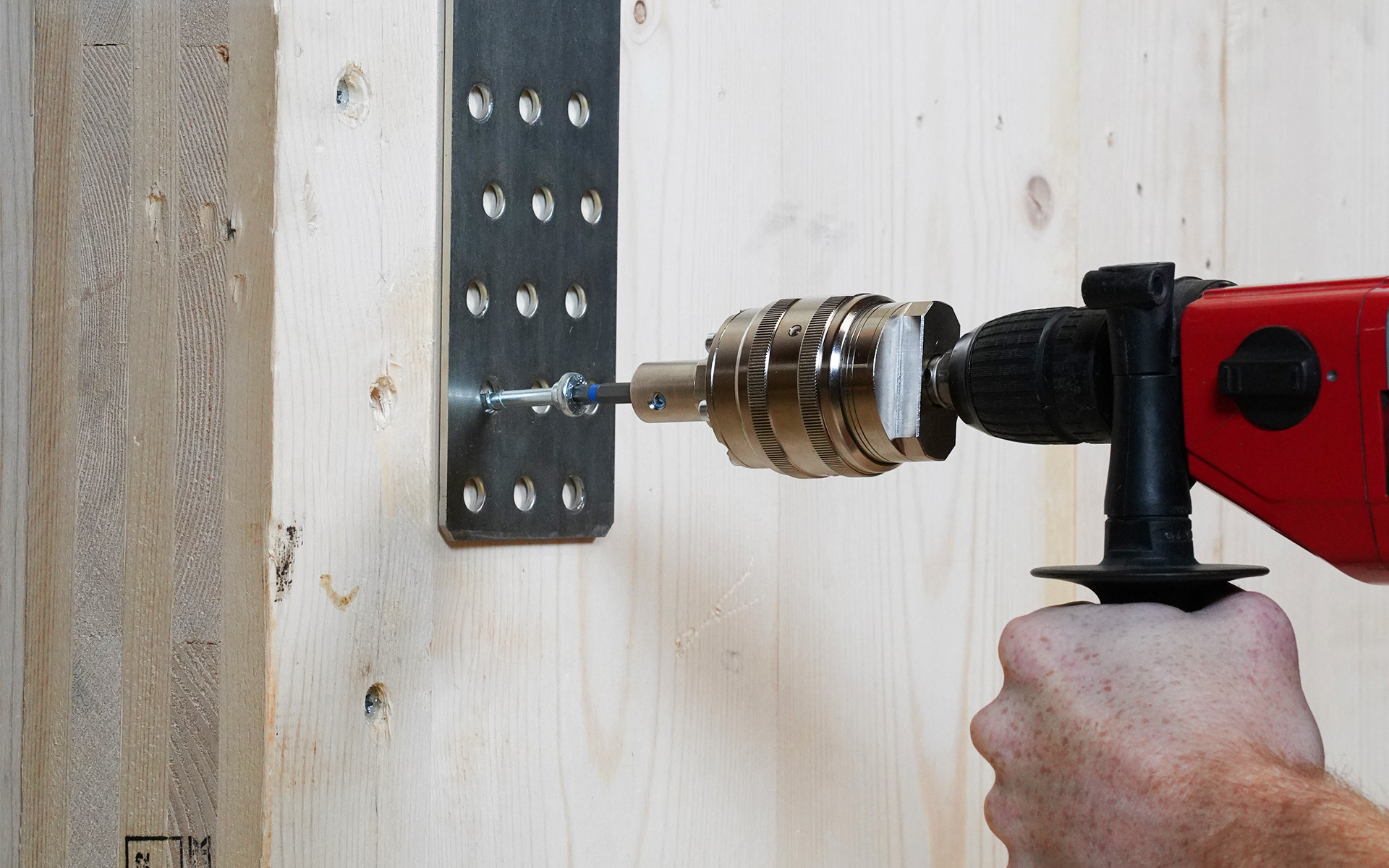

Le moment de torsion élevé requis par les vis structurelles comporte également un autre risque : un serrage incorrect pour le type d’application, entraînant des risques pour la structure et les outils. C’est pourquoi il est conseillé d’utiliser un limiteur de couple tel que TORQUE LIMITER, qui applique toujours un moment de torsion identique, évite d’endommager les outils, d’arracher ou de rompre les matériaux et assure une bonne tension des connexions. L’embout spécifique pour l’installation peut être inséré directement dans le porte-embout de TORQUE LIMITER, ou à l’aide de l’outil CATCH.

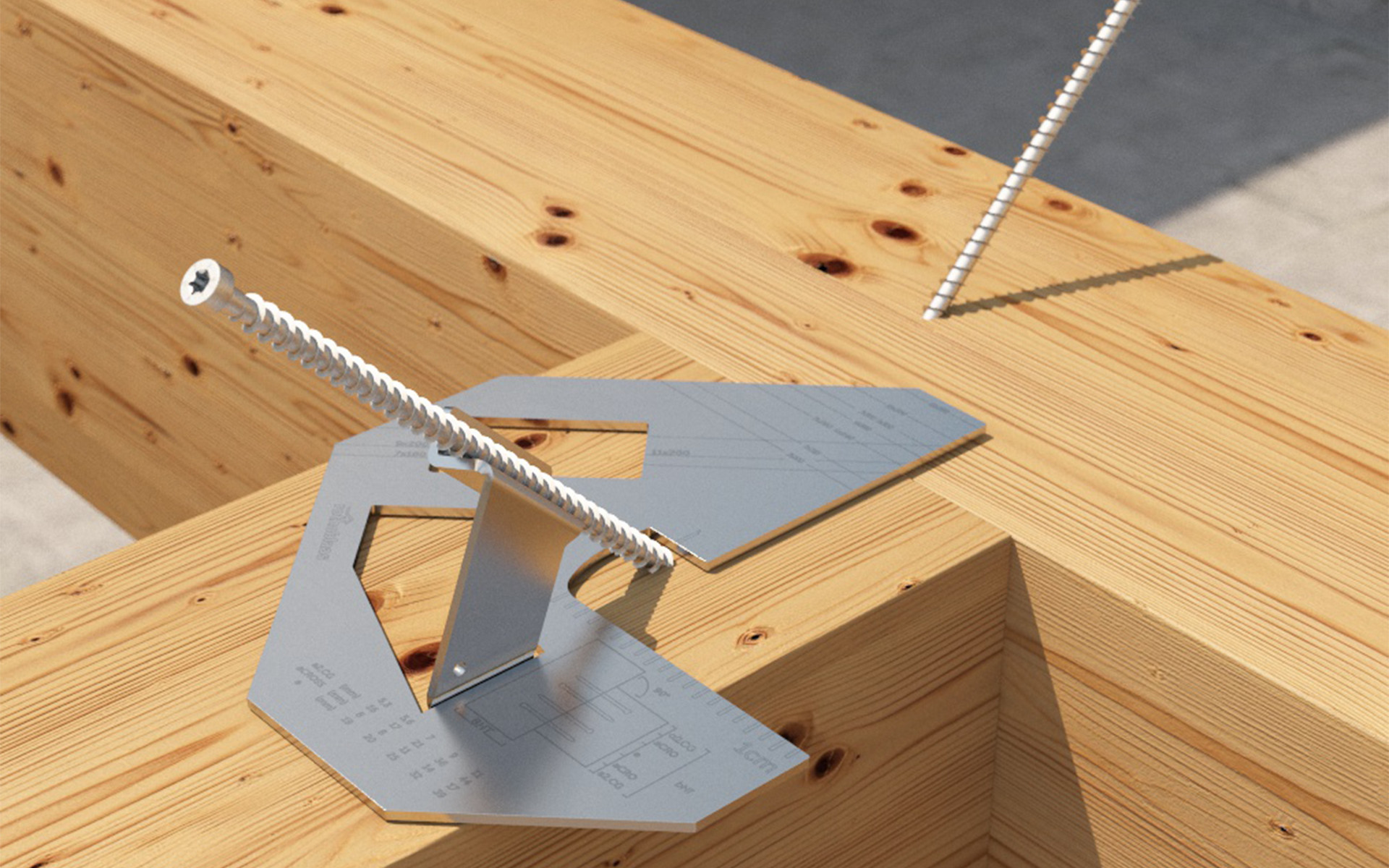

Un gabarit tel que VGZ JIG à 45 ° est un excellent outil pour améliorer la rapidité et la précision de l’installation des connecteurs à vis entièrement filetés. L’obtention du bon angle est cruciale car les performances de la vis dépendent de l’angle du filetage par rapport au fil du bois. VGZ JIG permet de réaliser à la fois des assemblages simples à 45 ° (par exemple, dans un assemblage poutre-poutre ou pour des sols composites en béton-bois) et des assemblages à angle composites (par exemple, un assemblage panneau-panneau).

Pour les assemblages métal-bois, la combinaison du gabarit JIG VGU et de la rondelle VGU permet d’obtenir des connexions à 45 ° très résistantes. Chaque vis pour ce type de connexion est conçue pour résister à des contraintes élevées. Une installation de qualité est un aspect essentiel pour la fiabilité du projet. L’utilisation du gabarit permet d’obtenir plus facilement le positionnement parfait de la rondelle dans la fente de la plaque d’acier et l’angle précis de 45 ° du connecteur à vis VGS par rapport au fil du bois.

Imperméabilisation temporaire

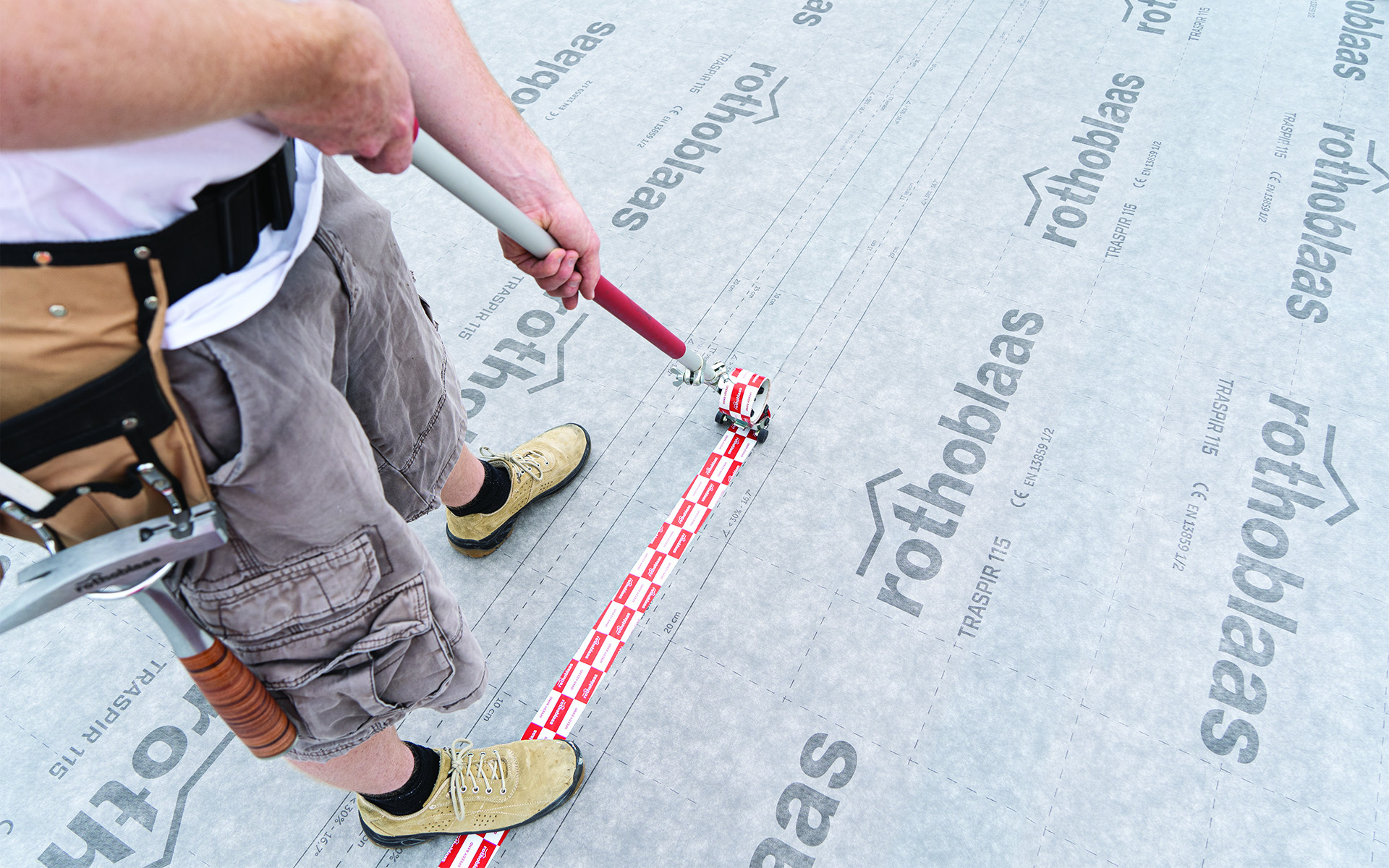

La pluie représente un risque à ne pas sous-estimer pour un chantier de construction en bois. L’absence de précautions adéquates peut provoquer dans le meilleur des cas un bois taché, et au pire un bois structurellement endommagé, générant des poursuites judiciaires, des coûts supplémentaires ou des retards de séchage. Un ruban adhésif acrylique haute performance tel que SPEEDY BAND permet de sceller les panneaux, tandis que l’applicateur de ruban à long manche SPEEDY ROLL rend l’opération rapide et facile, sans qu’il soit nécessaire de s’agenouiller ou de se plier.

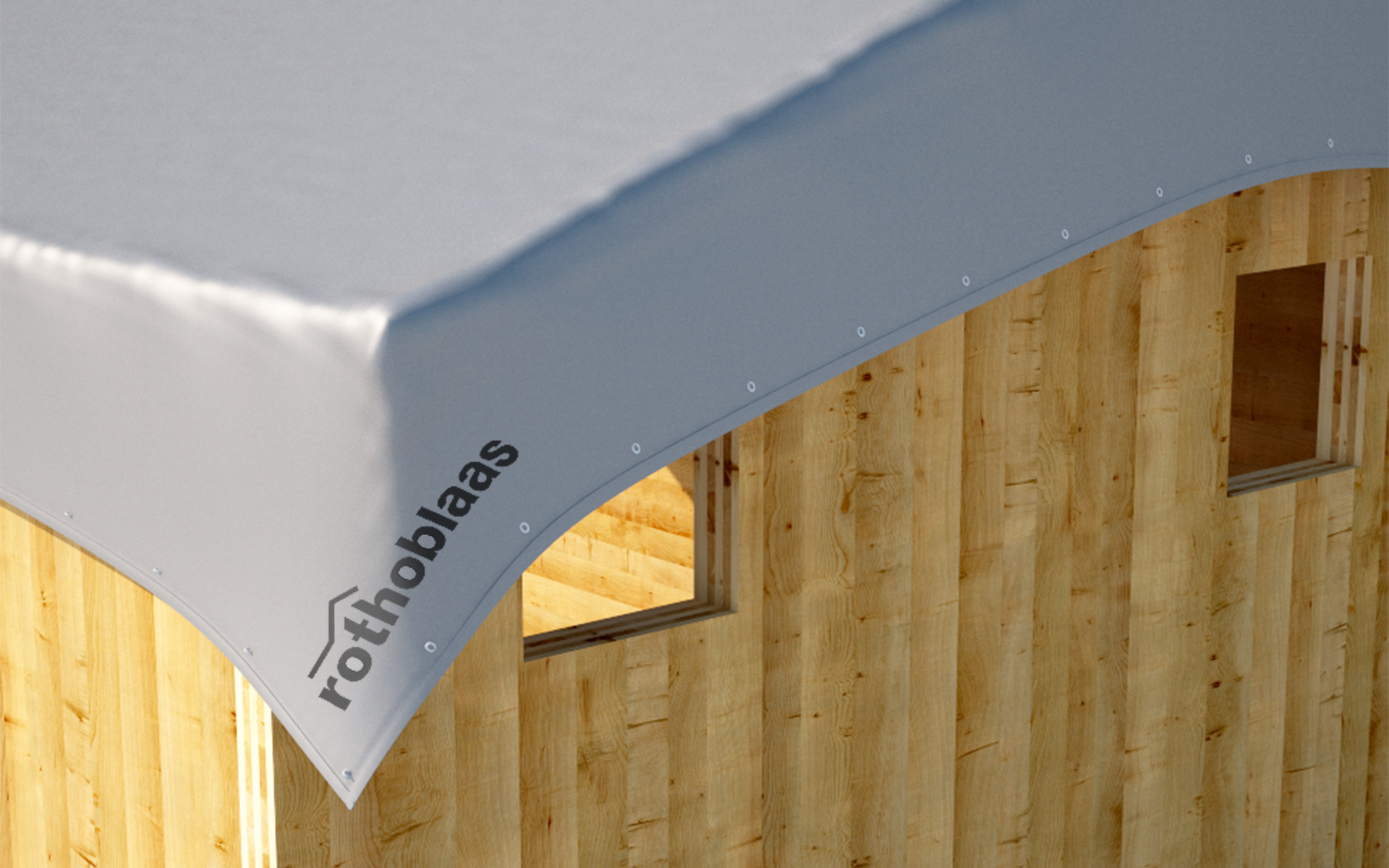

Pour une protection complète en cas de fortes pluies avant l’imperméabilisation finale de la toiture, il est nécessaire de protéger la structure avec une bâche pour toiture à haut grammage telle que CAP TOP, disponible en trois tailles standard ou sur mesure. CAP TOP est équipée d’un point de levage renforcé, permettant de couvrir rapidement le chantier avec une grue lorsqu’il commence à pleuvoir. Avec ses 600 g/m² (14lbs/ft²), elle est réalisée dans un matériau très lourd et résistant, mais doit néanmoins être fixée au sol par les œillets intégrés en cas de vent fort.

Organisation

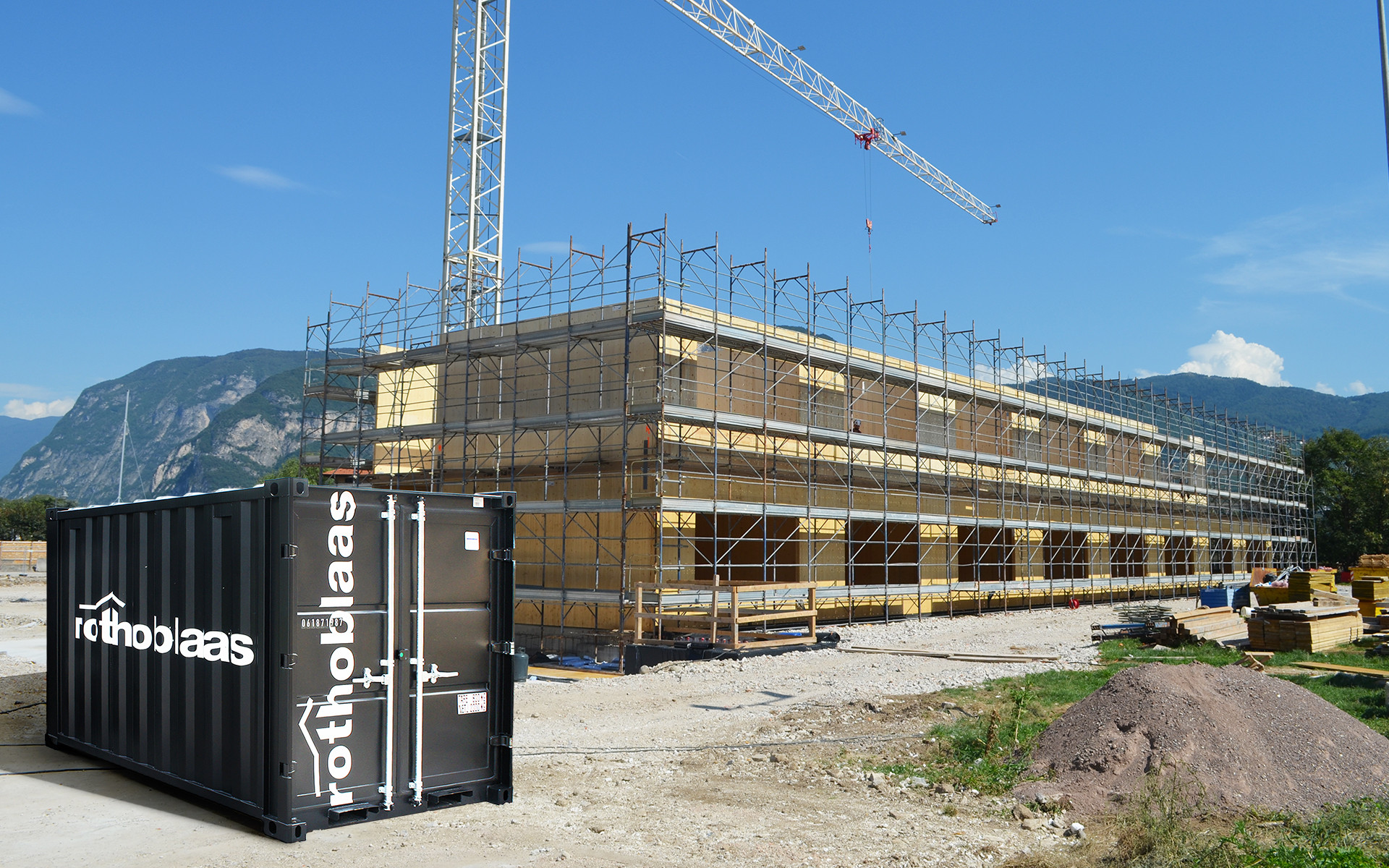

Lorsque l’on parle de rangement, un outil s’avère le plus important de tous : l’entrepôt mobile conçu pour stocker le matériel à la fin de la journée jusqu’à la prochaine utilisation. Le CONTAINER Rothoblaas a la taille idéale pour être à la fois spacieux et facilement déplaçable. Il permet de stocker du matériel consommable, des machines et des équipements, au sec et en toute sécurité. Il peut être acheté ou loué et, grâce à la possibilité du rayonnage, il permet de stocker le matériel de manière ordonnée.

Ce ne sont là que quelques-uns des outils indispensables pour un bon chantier de construction en bois. Tous les autres sont illustrés dans notre catalogue Outillage, un véritable parc de jeu virtuel pour tous les charpentiers.

N’attendez pas, consultez le !
