PROFIL DÉSOLIDARISANT POUR ÉQUERRES RÉSISTANTE AU CISAILLEMENT POUR BOIS
XYLOFON PLATE
Parmi les isolants acoustiques** pour équerres résistantes au cisaillement pour le bois, il y a un nouveau XYLOFON PLATE.

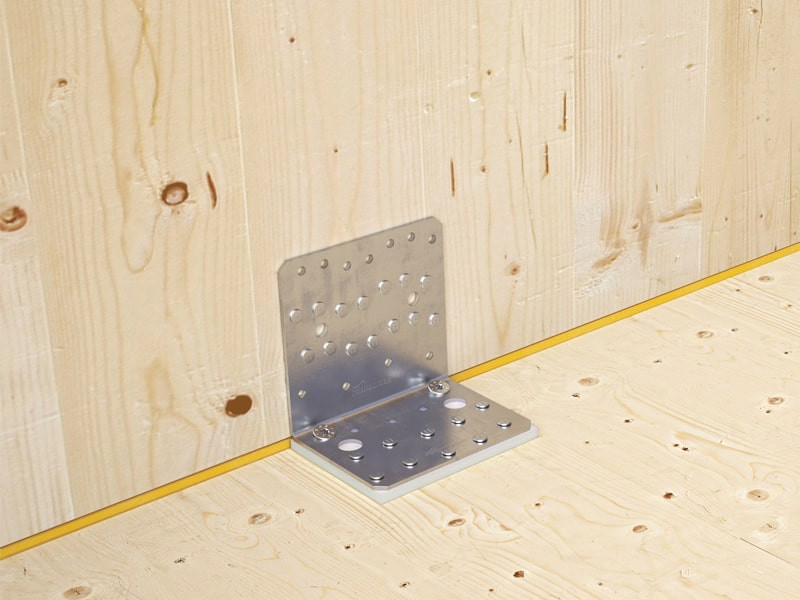

Ce profil résilient a toutes les caractéristiques pour fonctionner comme l'un des meilleurs isolants acoustiques interposé entre le plancher en bois et les équerres métalliques.
APPLICATIONS

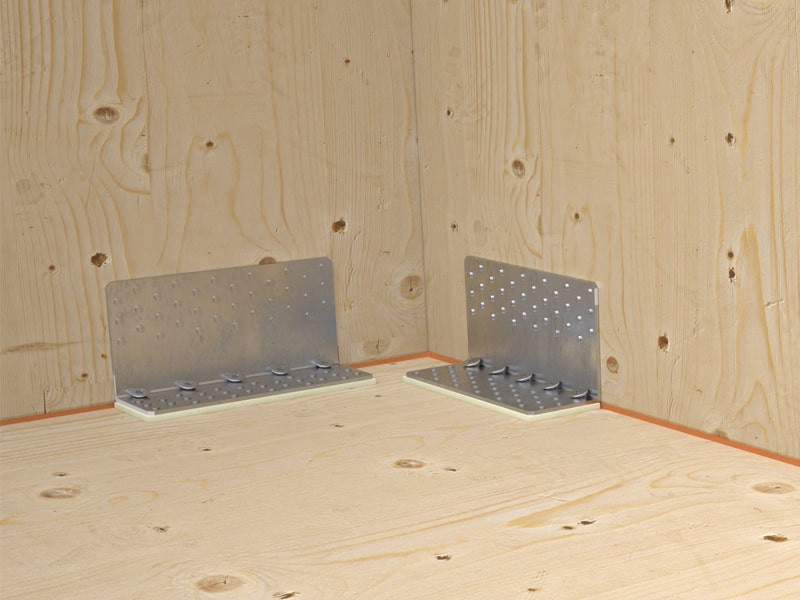

- En combinaison avec les équerres TITAN et NINO
- Pour limiter les éventuels ponts acoustiques dus à l’assemblage bois-bois avec équerre
LE COMPORTEMENT ACOUSTIQUE MECANIQUE DE L’ISOLANT ACOUSTIQUE XYLOFON PLATE
Grâce au mélange monolithique de polyuréthane, le produit assure des affaissements uniformes près de la connexion, influant de manière minime les performances statiques des connexions.
Les campagnes expérimentales menées dans le cadre du projet SEISMIC-Rev et en collaboration avec de nombreux instituts de recherche ont montré de quelle manière les profils résilients posés sous les équerres influencent la performance mécanique de la connexion.
En revanche, les caractéristiques de XYLOFON PLATE n'influencent que très peu les performances mécaniques de l’assemblage bois-bois avec des équerres de type TITAN ou NINO.
Les valeurs de résistance mécanique au cisaillement testées pour le couplage XYLOFON PLATE avec NINO atteignent 34,6 kN certifiés selon ETE.
Grâce au projet Flanksound a permis de démontrer que la capacité d’amortissement des vibrations à travers l’assemblage est fortement influencée par le type et le nombre de connexions.
XYLOFON PLATE ne contient pas de substances nocives pour l'homme ou pour l'environnement.
Documentation
Fiche technique
|
|---|

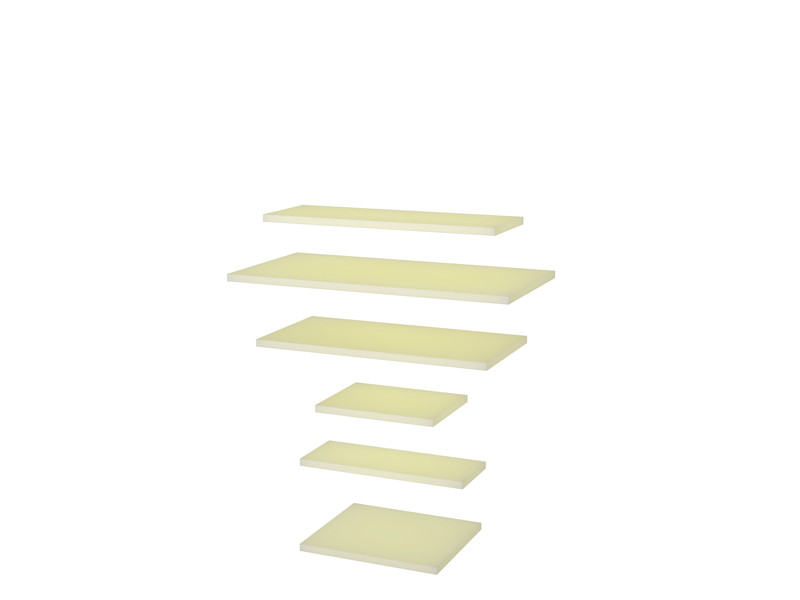

XYLOFON PLATE - TITAN
| CODE | P
[mm]
|
B
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| XYL3570200 | 70 | 200 | 6 | 10 |
| XYL35120240 | 120 | 240 | 6 | 10 |
| XYL35100200 | 100 | 200 | 6 | 10 |

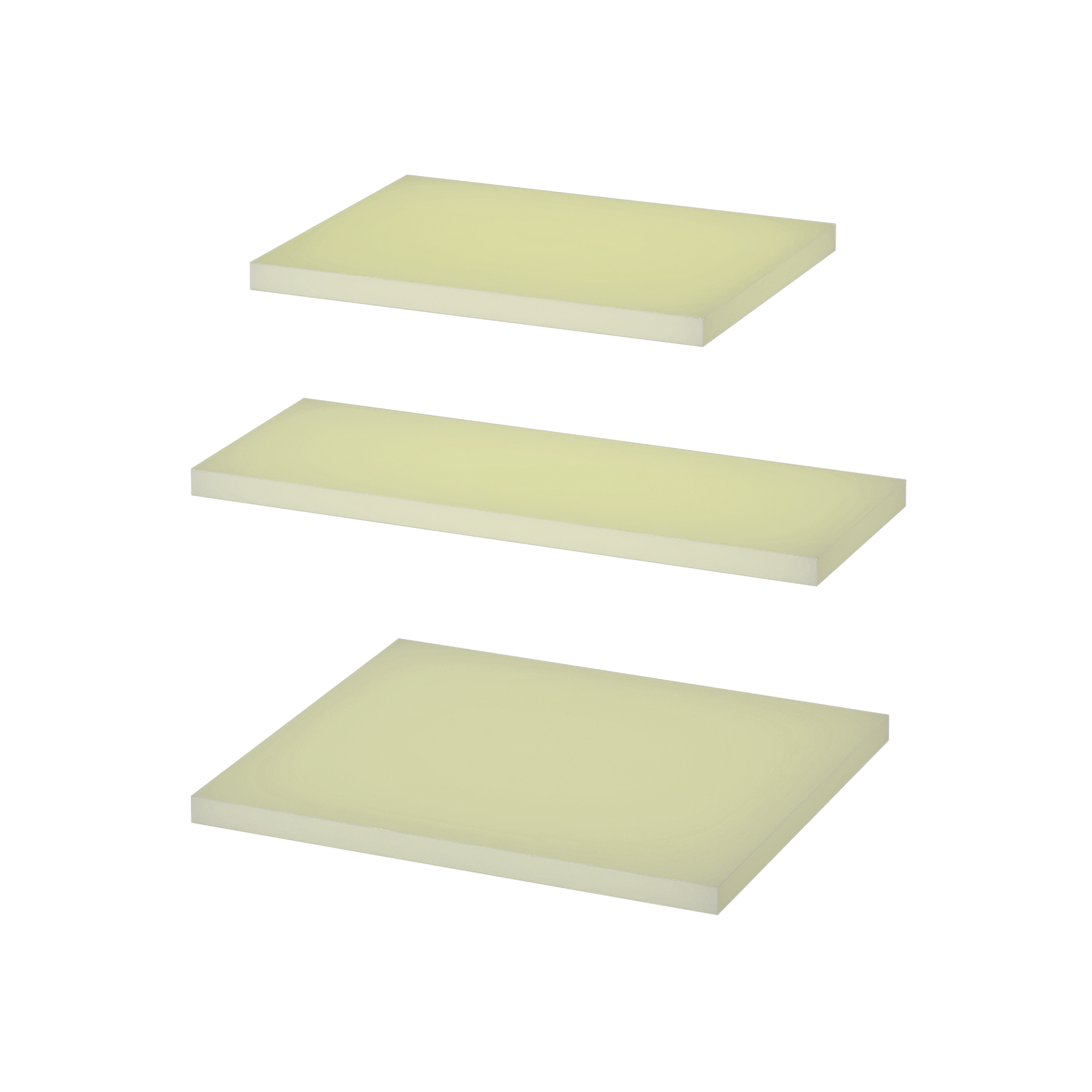

XYLOFON PLATE - NINO
| CODE | B
[mm]
|
P
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| XYL3580105 | 105 | 80 | 6 | 10 |
| XYL3555150 | 150 | 55 | 6 | 10 |
| XYL35120105 | 105 | 120 | 6 | 10 |
