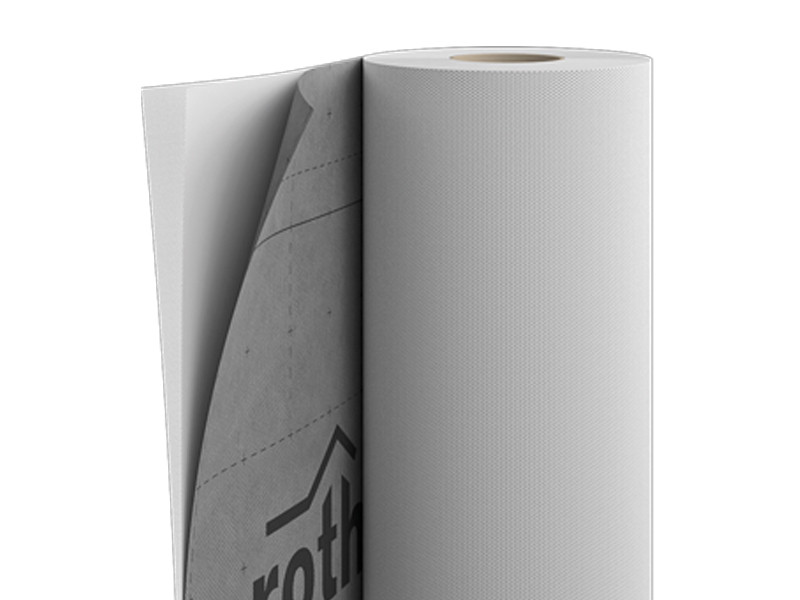

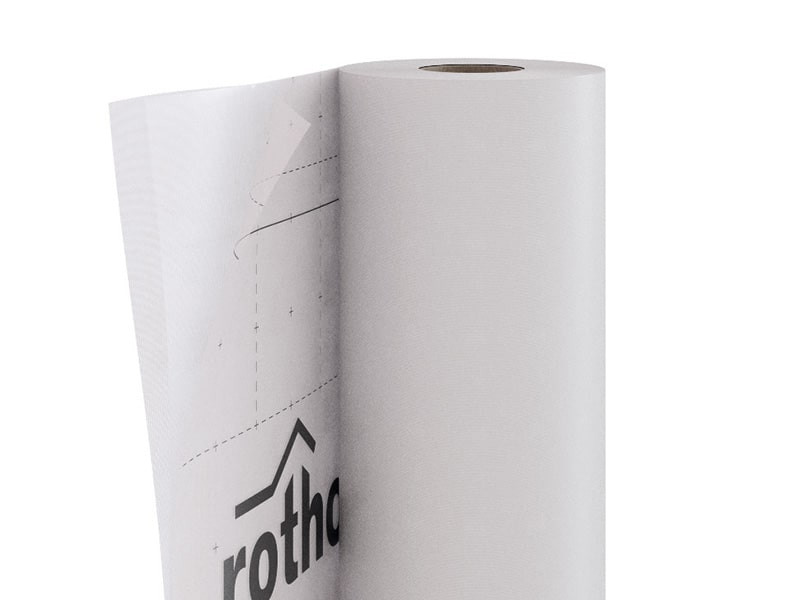

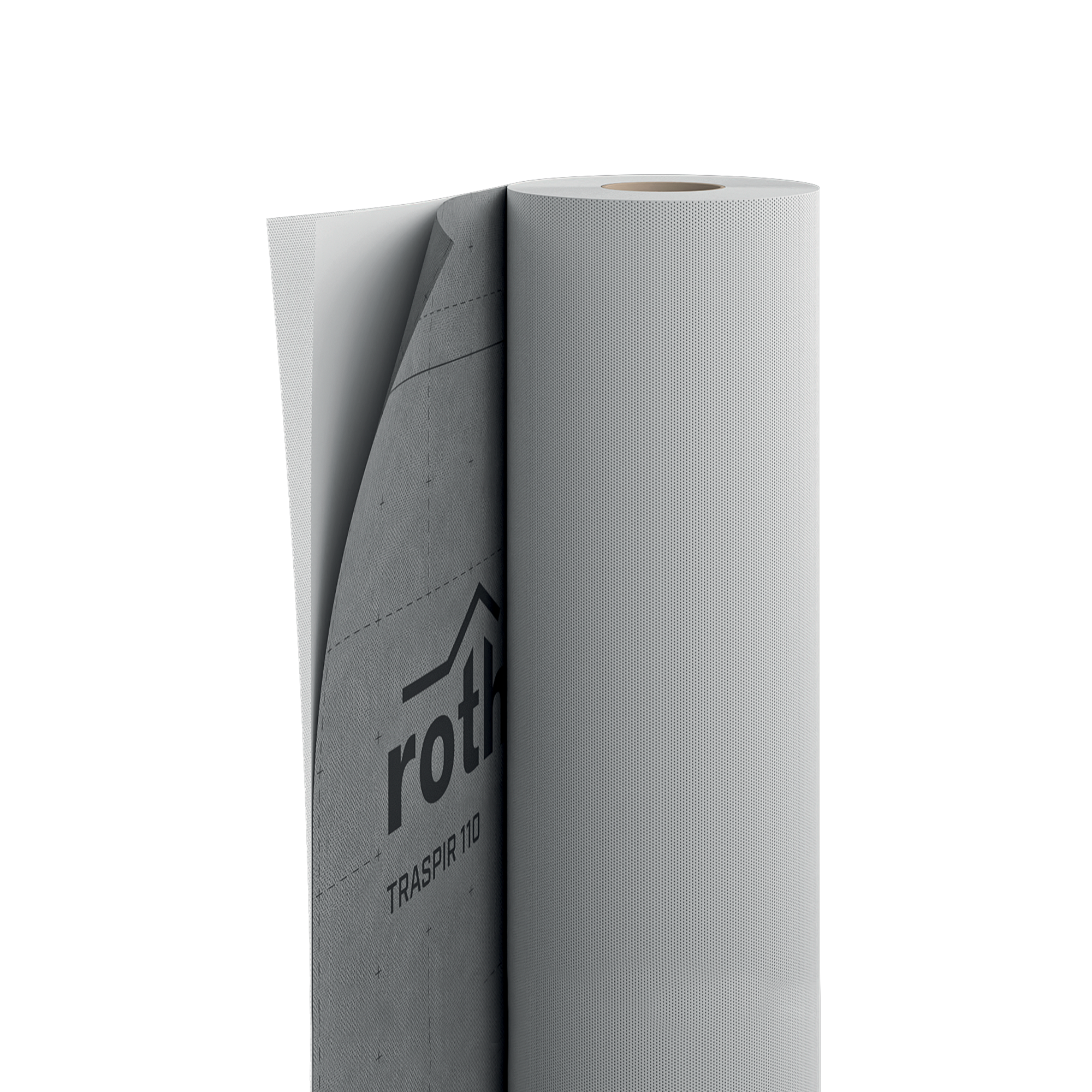

MEMBRANE HAUTEMENT TRANSPIRANTE
TRASPIR 110
La membrane hautement respirante TRASPIR 110 est conçue pour optimiser l’étanchéité au vent, en limitant son passage inconditionnel pour protéger la structure de l'entrée de courants froids en hiver ou chauds en été.
Certifiée SINTEF pour une majeure garantie de la qualité et par l’organisme français CSTB français en classe R1, elle est composée d'un film microporeux et de couches de protection en polypropylène. TRASPIR 110 s’applique aussi bien sur le côté externe que celui interne des murs et des toitures. Elle est également disponible en version de 3 mètres, pour des temps de pose plus réduits. TRASPIR 110, la membrane hautement respirante, résistante et légère pour une pose sur toiture et au mur
Documentation
Fiche technique
|
|
|---|---|
| Déclaration des performances (DOP) | Télécharger |
Fichier BIM.rfa
|
|
Xml-File WUFI
|
|
Conseils de pose
|
|
| Environmental Product Declaration (EPD) | Télécharger |
TRASPIR 110
| CODE | description | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
pcs./palette |
|---|---|---|---|---|---|---|---|---|---|
| T110 | TRASPIR 110 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 36 |
| T11030 | TRASPIR 110 3m | - | 3 | 50 | 150 | 9' 10 1/8'' | 164 | 1615 | 36 |
Données Techniques
| Propriété | Norme | Valeurs testées | Conversion USC |
|---|---|---|---|
| Masse par unité de surface | EN 1849-2 | 112 g/m² | 0.37 oz/ft² |
| Épaisseur | EN 1849-2 | 0,4 mm | 16 mil |
| Transmission de la vapeur d’eau (Sd) | EN 1931 | 0,03 m | 116.55 PERM |
| Transmission de la vapeur d'eau (dry cup) | ASTM E96/ E96M | 101 PERM | - |
| Transmission de la vapeur d'eau (dry cup) | ASTM E96/ E96M | 5810 ng/(s·m²·Pa) | - |
| Résistance à la traction MD/CD | EN 12311-1 | 250 / 165 N/50mm | 29 / 19 lb/in |
| Allongement MD/CD | EN 12311-1 | 50 / 70 % | - |
| Résistance à la déchirure au clouage MD/CD | EN 12310-1 | 115 / 135 N | 26 / 30 lbf |
| Imperméabilité à l’eau | EN 1928 | classe W1 | - |
| Résistance thermique | - | -40 / 80 °C | -40 / 176 °F |
| Réaction au feu | EN 13501-1 | classe E | - |
| Étanchéité à l’air | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Conductivité thermique (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Chaleur spécifique | - | 1800 J/(kg·K) | - |
| Densité | - | ca. 264 kg/m³ | - |
| Facteur de résistance à la diffusion de vapeur (μ) | - | ca. 50 | - |
| Contenu VOC | - | 0 % | - |
| Stabilité aux UV | EN 13859-2 | 3 mois | - |
| Exposition aux agents atmosphériques | - | 2 semaines | - |
| Colonne d'eau | ISO 811 | > 280 cm | > 110.236224 in |
| Après vieillissement artificiel - imperméabilité à l'eau | EN 1297 / EN 1928 | classe W1 | - |
| Après vieillissement artificiel - résistance à la traction MD/CD | EN 1297 / EN 12311-1 | 220 / 145 N/50mm | 25 / 17 lb/in |
| Après vieillissement artificiel - allongement | EN 1297 / EN 12311-1 | 40 / 60 % | - |
| Flexibilité à basses températures | EN 1109 | -30 / °C | -22 / °F |
| Test à la pluie battante | TU Berlin | - | - |
| Résistance à la pénétration d’eau de murs extérieurs à 300 Pa | ASTM E331 | réussi | - |
| Pare-air (avant et après vieillissement) | CAN/ULC-S741 | conforme | - |
| Pare-air | ASTM E2178 | réussi | - |
Specifications
Fourniture et mise en œuvre de membrane hautement perméable (HPV), type TRASPIR 110
Marquage CE selon : EN 13859-1/2
Propriété :
Masse par unité de surface [g/m²] : 112
Transmission de la vapeur d'eau Sd [m] : 0,03
Résistance à la traction MD/CD [N/50mm] : 250/165
Allongement MD/CD [%] : 50/70
Résistance à la déchirure au clouage MD/CD [N] : 115/135
Étanchéité à l’eau : classe W1
Émissions VOC (COV) (% (classe A+) : 0
Résistance thermique [°C] : -40/+80
Réaction au feu : classe E
Indicazioni di posa per: PARETE
TRASPIR 110 elle se pose parallèlement à la poutre de panne ou au plancher en cas de pose sur paroi. La deuxième couche être superposée sur au moins 15 cm de la précédente. Chaque couche doit être fixée au support avec un système de fixation mécanique (ex : HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). De plus, il est conseillé de superposer les toiles d’au moins 30 centimètres également dans les jointures d’extrémité. Pour obtenir un bonne étanchéité à l’air et à l’eau, il est conseillé d’utiliser EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE ou bien en cas de surfaces rugueuses, évaluer l’utilisation du PRIMER ajouté à FLEXI BAND, PRIMER SPAY, PRIMER .
Indicazioni di posa per: TETTO
TRASPIR 110 elle se pose parallèlement à la ligne de gouttière, à partir du bord inférieur de la toiture. La deuxième couche doit être superposée sur au moins 10-20 centimètres de la précédente (en fonction de la pente de toit), comme indiqué sur le schéma selon les règles de bonne construction. La toile doit être appliquée sur un support continu avec un système de fixation mécanique (ex : HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Une fois en haut de la toiture, il est conseillé que la membrane dépasse la ligne de faîtage d'au moins 30 centimètres, favorisant une superposition parfaite avec les couches de toile qui se chevaucheront sur l'autre pan de la toiture. De plus, il est conseillé de superposer les toiles d’au moins 30 centimètres également dans les jointures d’extrémité. Pour obtenir une bonne étanchéité à l’air et à l’eau, il est conseillé d’utiliser EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.L’éventuelle présence d’une double bande adhésive intégrée peut remplacer une bonne étanchéité à l’air et à l’eau.
Composition
| COUCHE SUPÉRIEURE | tissu non tissé en PP |
|---|---|
| COUCHE INTERMÉDIAIRE | film respirant en PP |
| COUCHE INFÉRIEURE | tissu non tissé en PP |
