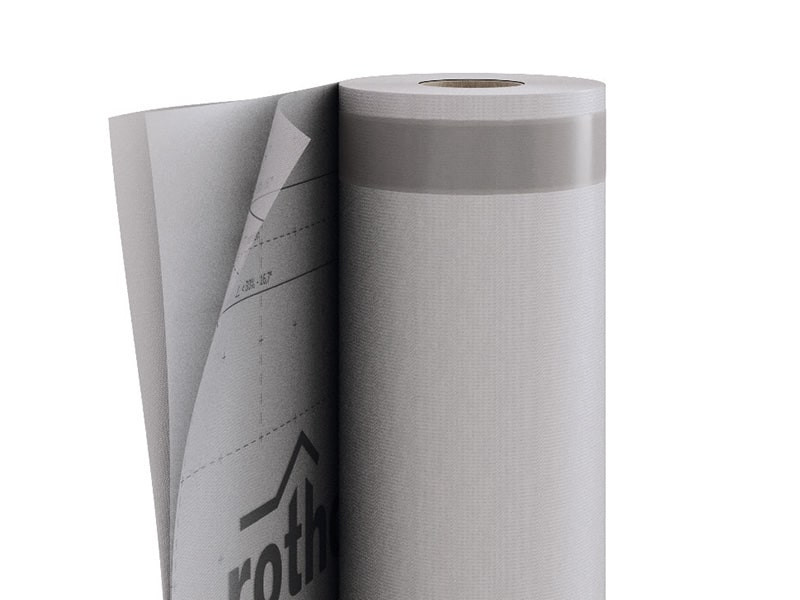

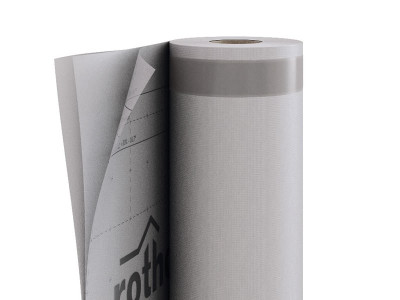

MEMBRANE HAUTEMENT RESPIRANTE
TRASPIR 150
La membrane hautement respirante TRASPIR 150 optimise l’étanchéité à l’air, en limitant son passage inconditionnel et en protégeant la structure de l'entrée de courants chaud en été et froids en hiver.
TRASPIR 150, la membrane flexible qui garantit une étanchéité à l’eau et à l’air optimale
Disponible avec ou sans ruban intégré et également en version de 3 mètres, elle est certifiée par l’organisme français CSTB en classe R2. Constitué d’un film microporeux et de couches de protection en polypropylène, elle est conçue pour être appliquée aussi bien sur le côté interne que celui externe des murs et toitures.
Documentation
Fiche technique
|
|
|---|---|
| Déclaration des performances (DOP) | Télécharger |
Cahier des charges
|
|
Fichier BIM.rfa
|
|
Xml-File WUFI
|
|
Conseils de pose
|
TRASPIR 150
| CODE | description | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
pcs./palette |
|---|---|---|---|---|---|---|---|---|---|
| T150 | TRASPIR 150 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 28 |
| TTT150 | TRASPIR 150 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 28 |
| T15030 | TRASPIR 150 3m | - | 3 | 50 | 150 | 9' 10 1/8'' | 164 | 1615 | 20 |
Données Techniques TRASPIR 150
| Propriété | Norme | Valeurs testées | Conversion USC |
|---|---|---|---|
| Masse par unité de surface | EN 1849-2 | 150 g/m² | 0.49 oz/ft² |
| Épaisseur | EN 1849-2 | 0,7 mm | 28 mil |
| Transmission de la vapeur d’eau (Sd) | EN 1931 | 0,02 m | 174.825 PERM |
| Transmission de la vapeur d'eau (dry cup) | ASTM E96/ E96M | 125 PERM | - |
| Transmission de la vapeur d'eau (dry cup) | ASTM E96/ E96M | 7115 ng/(s·m²·Pa) | - |
| Résistance à la traction MD/CD | EN 12311-1 | 350 / 210 N/50mm | 40 / 24 lb/in |
| Allongement MD/CD | EN 12311-1 | 100 / 125 % | - |
| Résistance à la déchirure au clouage MD/CD | EN 12310-1 | 190 / 225 N | 43 / 51 lbf |
| Imperméabilité à l’eau | EN 1928 | classe W1 | - |
| Résistance thermique | - | -40 / 80 °C | -40 / 176 °F |
| Réaction au feu | EN 13501-1 | classe E | - |
| Étanchéité à l’air | EN 12114 | < 0,04 m³/(m²·h·50Pa) | < 0.002 cfm/ft² at 50Pa |
| Conductivité thermique (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Chaleur spécifique | - | 1800 J/(kg·K) | - |
| Densité | - | ca. 215 kg/m³ | - |
| Facteur de résistance à la diffusion de vapeur (μ) | - | ca. 40 | - |
| Contenu VOC | - | 0 % | - |
| Stabilité aux UV | EN 13859-2 | 3 mois | - |
| Exposition aux agents atmosphériques | - | 2 semaines | - |
| Colonne d'eau | ISO 811 | > 250 cm | > 98.4252 in |
| Après vieillissement artificiel - imperméabilité à l'eau | EN 1297 / EN 1928 | classe W1 | - |
| Après vieillissement artificiel - résistance à la traction MD/CD | EN 1297 / EN 12311-1 | 310 / 180 N/50mm | 35 / 21 lb/in |
| Après vieillissement artificiel - allongement | EN 1297 / EN 12311-1 | 45 / 60 % | - |
| Flexibilité à basses températures | EN 1109 | -40 / °C | -40 / °F |
Données Techniques TRASPIR 150 OLD
| Propriété | Norme | Valeurs testées | Conversion USC |
|---|---|---|---|
| Masse par unité de surface | EN 1849-2 | 150 g/m² | 0.49 oz/ft² |
| Épaisseur | EN 1849-2 | 0,5 mm | 20 mil |
| Transmission de la vapeur d’eau (Sd) | EN 1931 | 0,05 m | 69.93 PERM |
| Résistance à la traction MD/CD | EN 12311-1 | 315 / 250 N/50mm | 36 / 29 lb/in |
| Allongement MD/CD | EN 12311-1 | 61 / 66 % | - |
| Résistance à la déchirure au clouage MD/CD | EN 12310-1 | 255 / 270 N | 57 / 61 lbf |
| Imperméabilité à l’eau | EN 1928 | classe W1 | - |
| Résistance thermique | - | -40 / 80 °C | -40 / 176 °F |
| Réaction au feu | EN 13501-1 | classe E | - |
| Étanchéité à l’air | EN 12114 | 0 m³/(m²·h·50Pa) | 0 cfm/ft² at 50Pa |
| Conductivité thermique (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Chaleur spécifique | - | 1800 J/(kg·K) | - |
| Densité | - | ca. 300 kg/m³ | - |
| Facteur de résistance à la diffusion de vapeur (μ) | - | ca. 100 | - |
| Contenu VOC | - | 0 % | - |
| Stabilité aux UV | EN 13859-2 | 3 mois | - |
| Exposition aux agents atmosphériques | - | 4 semaines | - |
| Colonne d'eau | ISO 811 | > 300 cm | > 118.11024 in |
| Après vieillissement artificiel - imperméabilité à l'eau | EN 1297 / EN 1928 | classe W1 | - |
| Après vieillissement artificiel - résistance à la traction MD/CD | EN 1297 / EN 12311-1 | 295 / 225 N/50mm | 34 / 26 lb/in |
| Après vieillissement artificiel - allongement | EN 1297 / EN 12311-1 | 45 / 47 % | - |
| Flexibilité à basses températures | EN 1109 | -40 / °C | -40 / °F |
| Test à la pluie battante | TU Berlin | réussi | - |
Specifications
Fourniture et mise en œuvre de membrane hautement perméable (HPV), type TRASPIR 150
Marquage CE selon : EN 13859-1/2
Propriété :
Masse par unité de surface [g/m²] : 150
Transmission de la vapeur d'eau Sd [m] : 0,05
Résistance à la traction MD/CD [N/50mm] : 315/250
Allongement MD/CD [%] : 61/66
Résistance à la déchirure au clouage MD/CD [N] : 255/270
Étanchéité à l’eau : classe W1
Émissions VOC (COV) (% (classe A+) : 0
Résistance thermique [°C] : -40/+80
Indicazioni di posa per: TETTO
TRASPIR 150 elle se pose parallèlement à la ligne de gouttière, à partir du bord inférieur de la toiture. La deuxième couche doit être superposée sur au moins 10-20 centimètres de la précédente (en fonction de la pente de toit), comme indiqué sur le schéma selon les règles de bonne construction. La toile doit être appliquée sur un support continu avec un système de fixation mécanique (ex : HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Une fois en haut de la toiture, il est conseillé que la membrane dépasse la ligne de faîtage d'au moins 30 centimètres, favorisant une superposition parfaite avec les couches de toile qui se chevaucheront sur l'autre pan de la toiture. De plus, il est conseillé de superposer les toiles d’au moins 30 centimètres également dans les jointures d’extrémité. Pour obtenir une bonne étanchéité à l’air et à l’eau, il est conseillé d’utiliser EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.L’éventuelle présence d’une double bande adhésive intégrée peut remplacer une bonne étanchéité à l’air et à l’eau.
Indicazioni di posa per: PARETE
TRASPIR 150 elle se pose parallèlement à la poutre de panne ou au plancher en cas de pose sur paroi. La deuxième couche être superposée sur au moins 15 cm de la précédente. Chaque couche doit être fixée au support avec un système de fixation mécanique (ex : HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). De plus, il est conseillé de superposer les toiles d’au moins 30 centimètres également dans les jointures d’extrémité. Pour obtenir un bonne étanchéité à l’air et à l’eau, il est conseillé d’utiliser EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE ou bien en cas de surfaces rugueuses, évaluer l’utilisation du PRIMER ajouté à FLEXI BAND, PRIMER SPAY, PRIMER .
Composition TRASPIR 150
| COUCHE SUPÉRIEURE | tissu non tissé en PP |
|---|---|
| COUCHE INTERMÉDIAIRE | film respirant en PP |
| COUCHE INFÉRIEURE | tissu non tissé en PP |
Composition TRASPIR 150 OLD
| COUCHE SUPÉRIEURE | tissu non tissé en PP |
|---|---|
| COUCHE INTERMÉDIAIRE | film respirant en PP |
| COUCHE INFÉRIEURE | tissu non tissé en PP |
