MEMBRANE RESPIRANTE MONOLITHIQUE
TRASPIR EVO 160

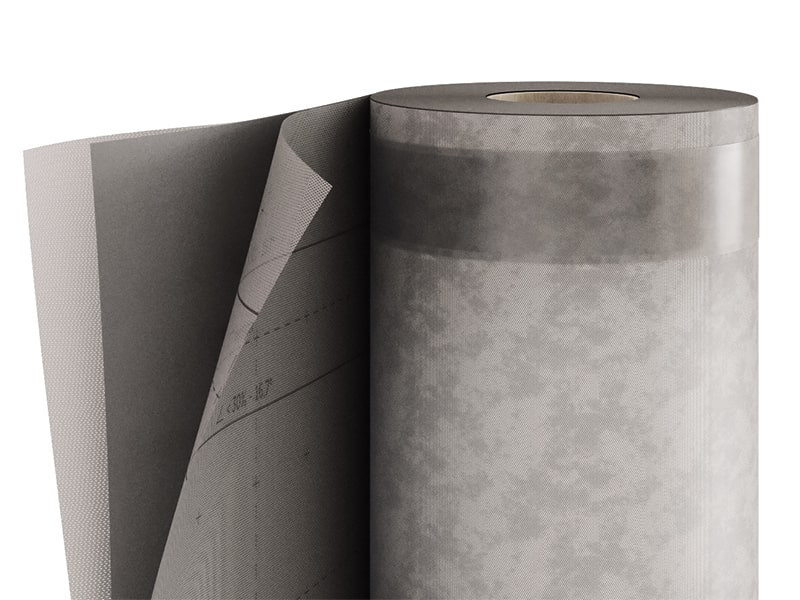

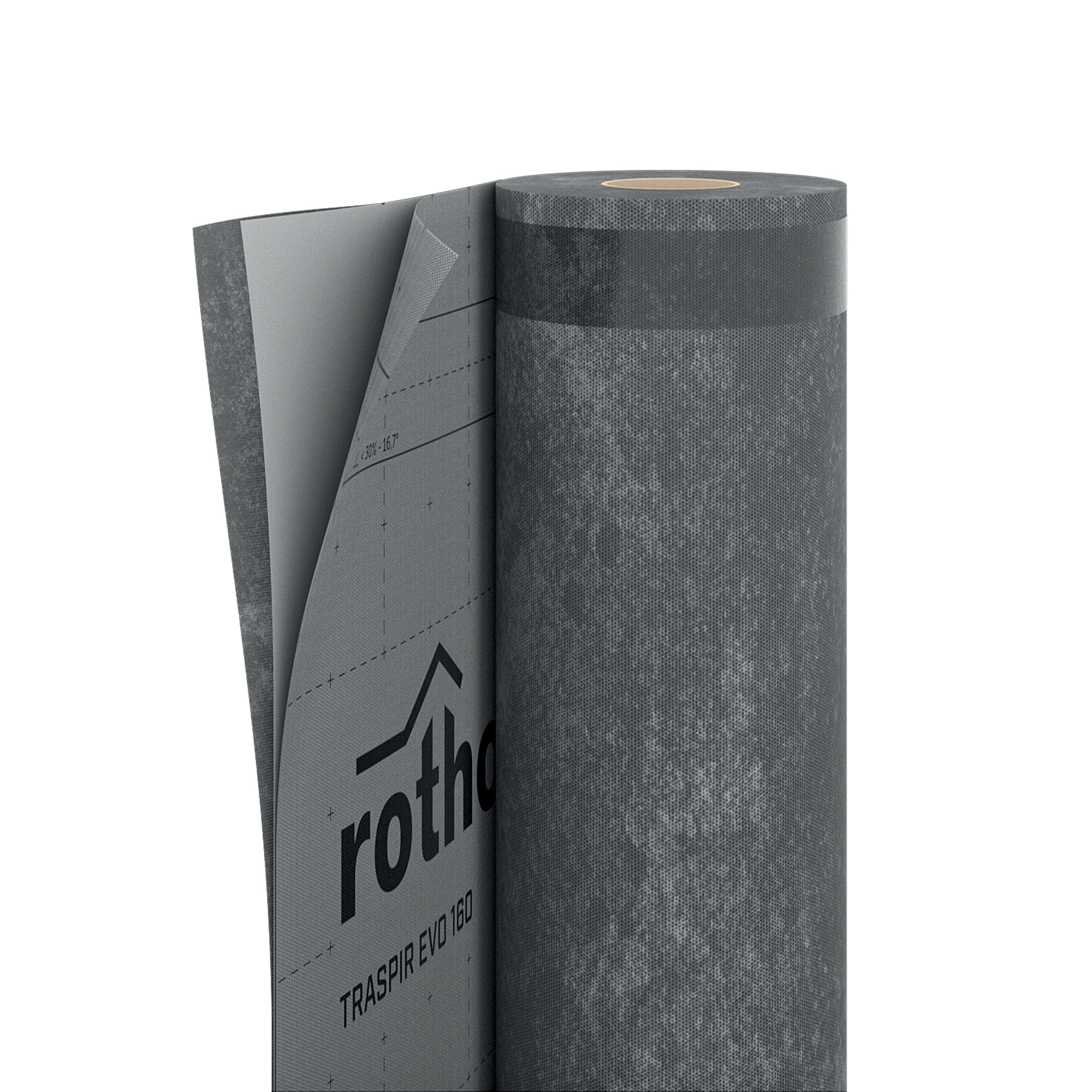

La membrane hautement respirante monolithique TRASPIR EVO 160 assure étanchéité à l’eau et à l’air, outre une excellente réaction au feu (B-s1, d2) et une stabilité UV élevée. Elle est composée d'un film monolithique en élastomère extrudé entre deux couches de protection en polypropylène et est conçue pour être posée tant sur le côté interne que le côté externe de la toiture.
Video
TRASPIR EVO 160, STABILITE UV ET REACTION AU FEU OPTIMALES POUR VOS STRUCTURES EN BOIS
La structure monolithique de la membrane TRASPIR EVO 160 garantit une excellente durabilité dans le temps grâce à sa composition spéciale.
Membrane auto-extinguible (classe B-s1, d2), elle ne propage pas la flamme en cas d'incendie, contribuant à la protection de la structure.

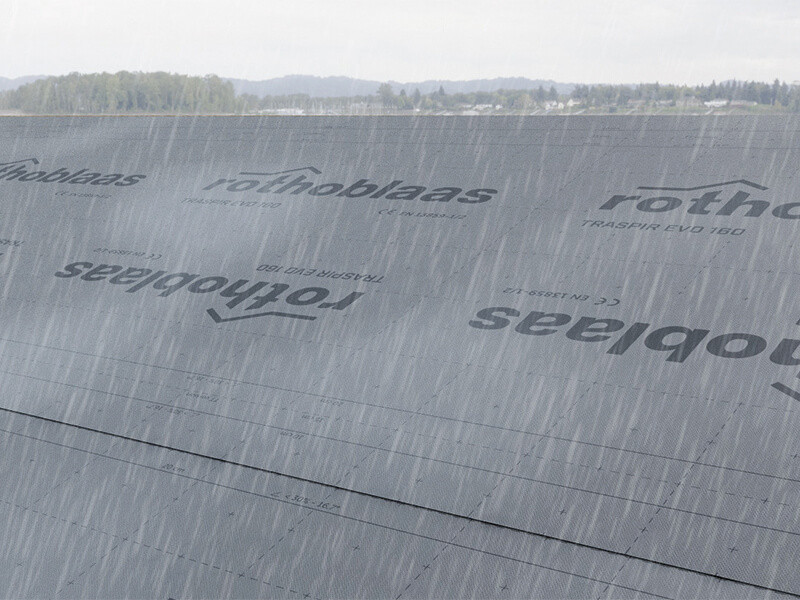

La stabilité aux rayons UV avec exposition totale aux rayonnements, sans aucune protection, est exceptionnelle : la membrane a passé le test de vieillissement artificiel qui prévoit une exposition à la lumière UV pendant 1000 heures.
Documentation
Fiche technique
|
|
|---|---|
| Déclaration des performances (DOP) | Télécharger |
Xml-File WUFI
|
|
Conseils de pose
|
|
| Environmental Product Declaration (EPD) | Télécharger |
TRASPIR EVO 160
| CODE | description | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
pcs./palette |
|---|---|---|---|---|---|---|---|---|---|
| TEVO160 | TRASPIR EVO 160 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 30 |
| TTTEVO160 | TRASPIR EVO 160 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 30 |
| TEVO16030 | TRASPIR EVO 160 3m | - | 3 | 50 | 150 | 9' 10 1/8'' | 164 | 1615 | 30 |
Données Techniques
| Propriété | Norme | Valeurs testées | Conversion USC |
|---|---|---|---|
| Masse par unité de surface | EN 1849-2 | 160 g/m² | 0.52 oz/ft² |
| Épaisseur | EN 1849-2 | 0,5 mm | 20 mil |
| Transmission de la vapeur d’eau (Sd) | EN 1931 | 0,1 m | 34.965 PERM |
| Transmission de la vapeur d'eau (dry cup) | ASTM E96/ E96M | 12.3 PERM | - |
| Transmission de la vapeur d'eau (dry cup) | ASTM E96/ E96M | 702 ng/(s·m²·Pa) | - |
| Résistance à la traction MD/CD | EN 12311-1 | 280 / 220 N/50mm | 32 / 25 lb/in |
| Allongement MD/CD | EN 12311-1 | 50 / 60 % | - |
| Résistance à la déchirure au clouage MD/CD | EN 12310-1 | 180 / 200 N | 40 / 45 lbf |
| Imperméabilité à l’eau | EN 1928 | classe W1 | - |
| Résistance thermique | - | -40 / 100 °C | -40 / 212 °F |
| Réaction au feu | EN 13501-1 | classe B-s1,d2 | - |
| Étanchéité à l’air | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Conductivité thermique (λ) | - | 0,4 W/(m·K) | 2.77 (BTU·in)/(h·ft²·°F) |
| Chaleur spécifique | - | 1800 J/(kg·K) | - |
| Densité | - | ca. 370 kg/m³ | - |
| Facteur de résistance à la diffusion de vapeur (μ) | - | ca. 160 | - |
| Résistance des joints | EN 12317-2 | > 200 / N/50mm | > 22.840589 / lb/in |
| Contenu VOC | - | 0 % | - |
| Stabilité aux UV | EN 13859-2 | 6 mois | - |
| Exposition aux agents atmosphériques | - | 6 semaines | - |
| Colonne d'eau | ISO 811 | > 500 cm | > 196.8504 in |
| Après vieillissement artificiel - imperméabilité à l'eau | EN 1297 / EN 1928 | classe W1 | - |
| Après vieillissement artificiel - résistance à la traction MD/CD | EN 1297 / EN 12311-1 | 260 / 200 N/50mm | 30 / 23 lb/in |
| Après vieillissement artificiel - allongement | EN 1297 / EN 12311-1 | 40 / 50 % | - |
| Flexibilité à basses températures | EN 1109 | -40 / °C | -40 / °F |
| Test à la pluie battante | TU Berlin | réussi | - |
| Résistance à la pénétration d’eau de murs extérieurs à 300 Pa | ASTM E331 | réussi | - |
| Pare-air | ASTM E2178 | réussi | - |
| Pare-air (avant et après vieillissement) | CAN/ULC-S741 | conforme | - |
Specifications
Fourniture et mise en œuvre de membrane respirante monolithique , type TRASPIR EVO 160
Marquage CE selon : EN 13859-1/2
Propriété :
Masse par unité de surface [g/m²] : 160
Transmission de la vapeur d'eau Sd [m] : 0,1
Résistance à la traction MD/CD [N/50mm] : 280/220
Allongement MD/CD [%] : 50/60
Résistance à la déchirure au clouage MD/CD [N] : 180/200
Étanchéité à l’eau : classe W1
Émissions VOC (COV) (% (classe A+) : 0
Résistance thermique [°C] : -40/+80
Réaction au feu : B-s1, d2
Indicazioni di posa per: PARETE
TRASPIR EVO 160 elle se pose parallèlement à la poutre de panne ou au plancher en cas de pose sur paroi. La deuxième couche être superposée sur au moins 15 cm de la précédente. Chaque couche doit être fixée au support avec un système de fixation mécanique (ex : HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). De plus, il est conseillé de superposer les toiles d’au moins 30 centimètres également dans les jointures d’extrémité. Pour obtenir un bonne étanchéité à l’air et à l’eau, il est conseillé d’utiliser EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE ou bien en cas de surfaces rugueuses, évaluer l’utilisation du PRIMER ajouté à FLEXI BAND, PRIMER SPAY, PRIMER .
Indicazioni di posa per: TETTO

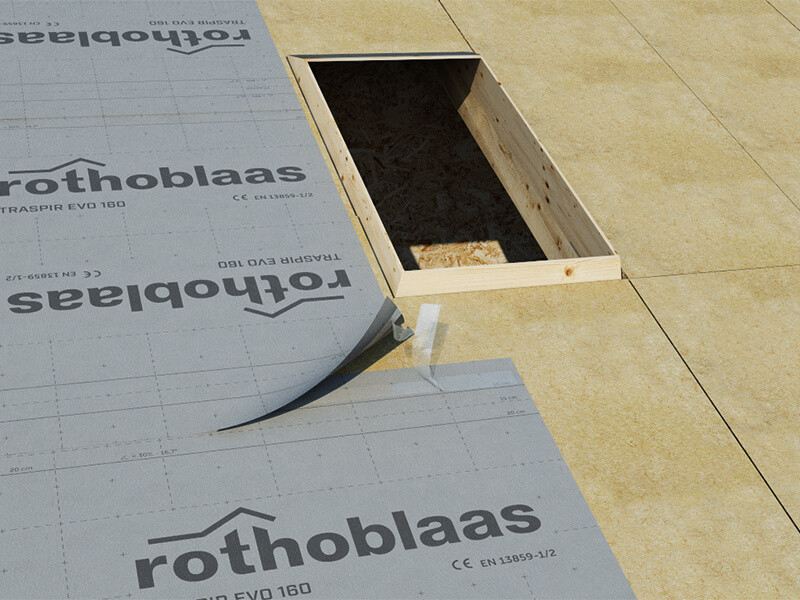

TRASPIR EVO 160 elle se pose parallèlement à la ligne de gouttière, à partir du bord inférieur de la toiture. La deuxième couche doit être superposée sur au moins 10-20 centimètres de la précédente (en fonction de la pente de toit), comme indiqué sur le schéma selon les règles de bonne construction. La toile doit être appliquée sur un support continu avec un système de fixation mécanique (ex : HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Une fois en haut de la toiture, il est conseillé que la membrane dépasse la ligne de faîtage d'au moins 30 centimètres, favorisant une superposition parfaite avec les couches de toile qui se chevaucheront sur l'autre pan de la toiture. De plus, il est conseillé de superposer les toiles d’au moins 30 centimètres également dans les jointures d’extrémité. Pour obtenir une bonne étanchéité à l’air et à l’eau, il est conseillé d’utiliser EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.L’éventuelle présence d’une double bande adhésive intégrée peut remplacer une bonne étanchéité à l’air et à l’eau.
Composition
| COUCHE SUPÉRIEURE | tissu non tissé en PP |
|---|---|
| COUCHE INTERMÉDIAIRE | film respirant monolithique en PE |
| COUCHE INFÉRIEURE | tissu non tissé en PP |
