MEMBRANE RESPIRANTE MONOLITHIQUE
TRASPIR EVO 220

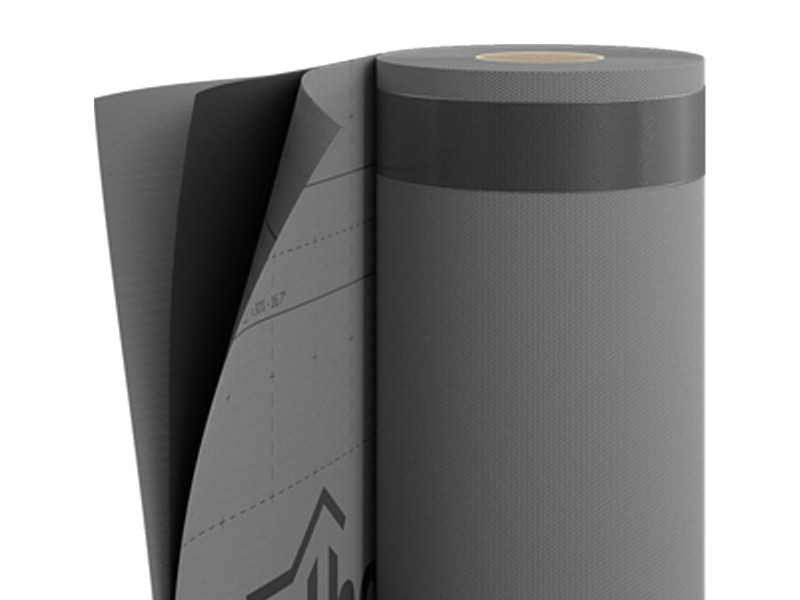

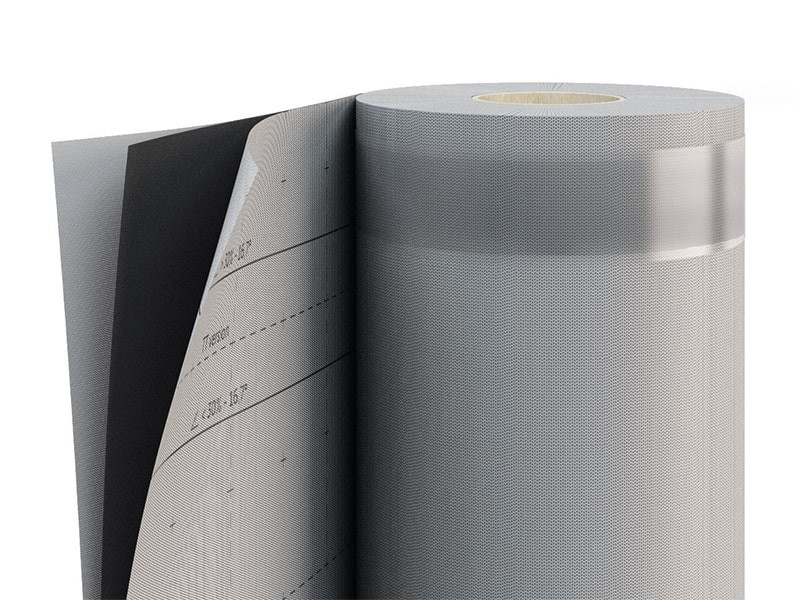

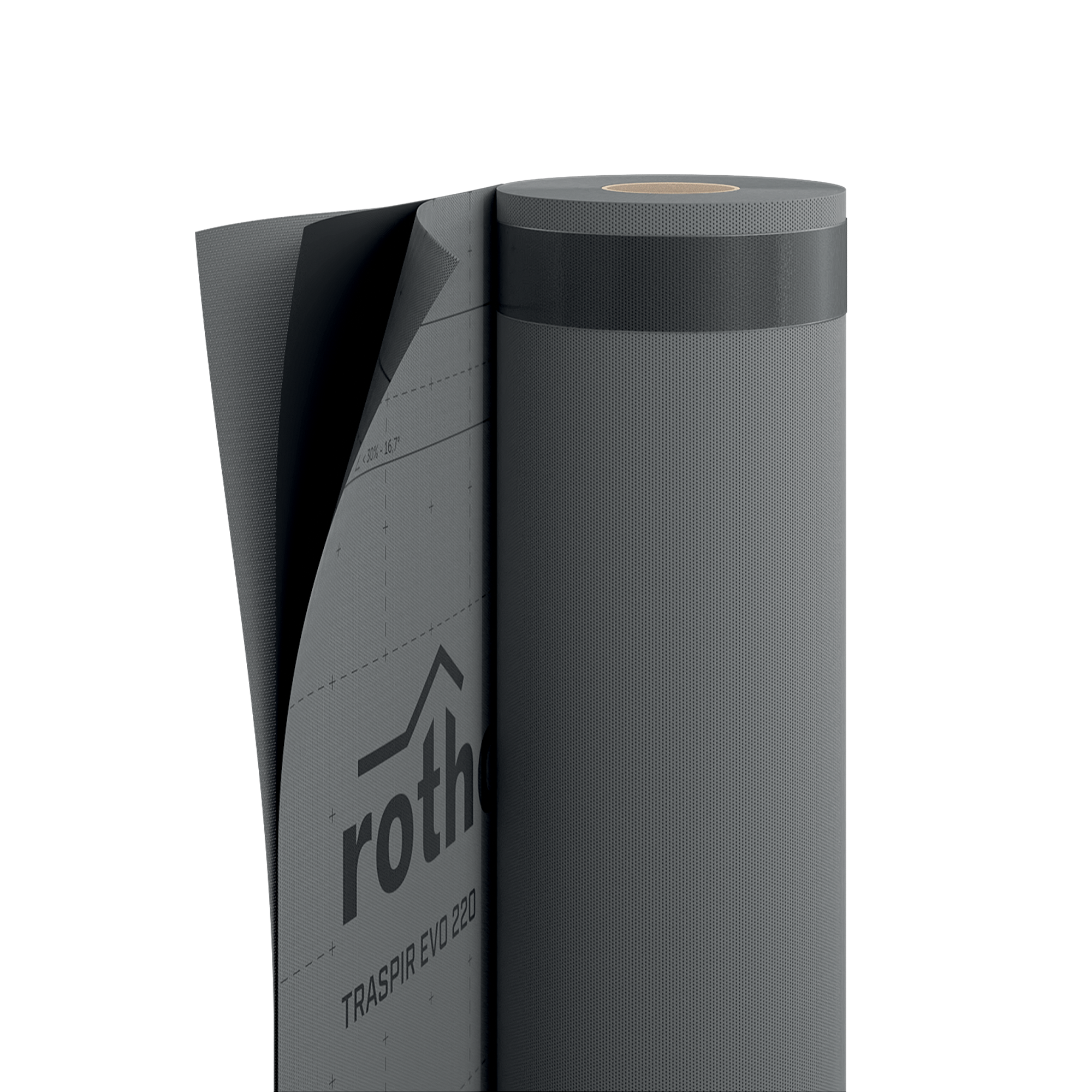

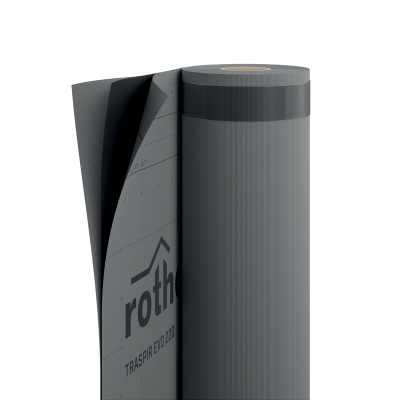

TRASPIR EVO 220 est la membrane hautement respirante monolithique qui assure une excellente durabilité dans le temps. Elle est composée d'un film fonctionnel monolithique en élastomère extrudé entre deux couches de protection en polypropylène et est conçue pour être appliquée sur des murs et des toitures, tant sur le côté interne que le côté externe.
Video
MEMBRANE RESPIRANTE MONOLITHIQUE TRASPIR EVO 220 : MASSE ELEVEE ET RESISTANCE MECANIQUE, POUR UNE EXCELLENTE DURABILITE
Grâce aux polymères spéciaux utilisés, la membrane monolithique TRASPIR EVO 220 garantit une excellente durabilité même en cas d’exposition aux rayons UV durant les phases de pose.

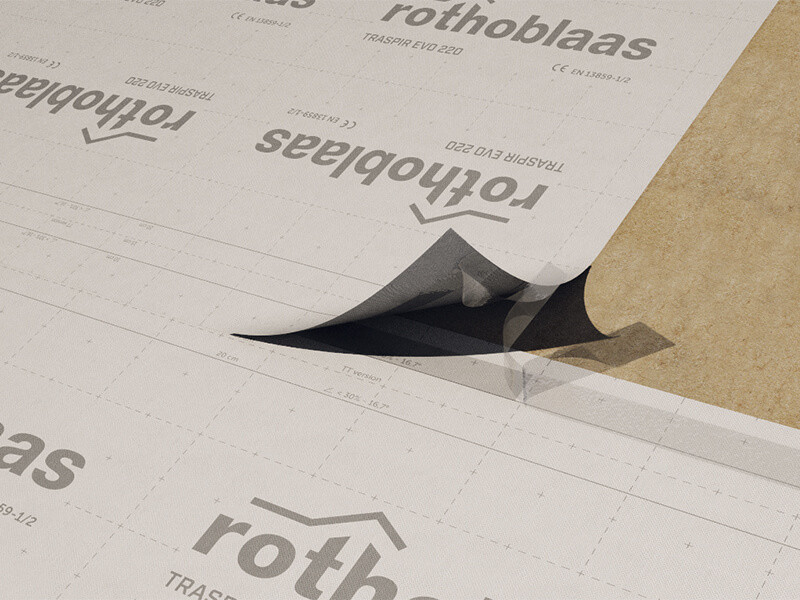

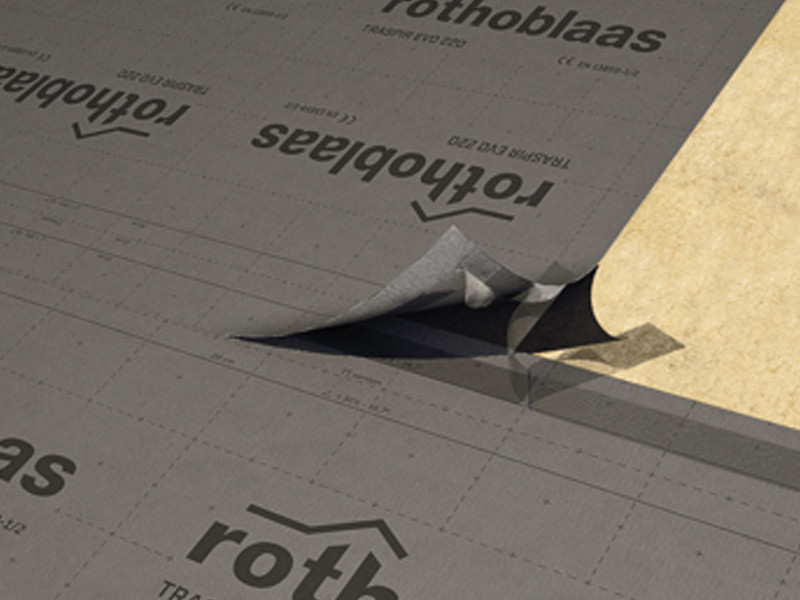

Sur le chantier, la surface rugueuse assure une excellente résistance au glissement. Le double ruban intégré, plus large, offre une étanchéité de pointe, et donc une protection parfaite contre la pluie battante.
Les performances et la masse de cette membrane monolithique permettent de satisfaire les exigences les plus sévères prévues par diverses réglementations nationales, en la classant comme premier produit parmi les membranes hautes performances.
Documentation
Fiche technique
|
|
|---|---|
| Déclaration des performances (DOP) | Télécharger |
Xml-File WUFI
|
|
Conseils de pose
|
|
| Environmental Product Declaration (EPD) | Télécharger |
TRASPIR EVO 220
| CODE | description | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
pcs./palette |
|---|---|---|---|---|---|---|---|---|---|
| TEVO220 | TRASPIR EVO 220 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 20 |
| TTTEVO220 | TRASPIR EVO 220 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 20 |
Données Techniques
| Propriété | Norme | Valeurs testées | Conversion USC |
|---|---|---|---|
| Masse par unité de surface | EN 1849-2 | 220 g/m² | 0.72 oz/ft² |
| Épaisseur | EN 1849-2 | 1 mm | 39 mil |
| Transmission de la vapeur d’eau (Sd) | EN 1931 | 0,2 m | 17.483 PERM |
| Résistance à la traction MD/CD | EN 12311-1 | 385 / 315 N/50mm | 44 / 36 lb/in |
| Allongement MD/CD | EN 12311-1 | 65 / 80 % | - |
| Résistance à la déchirure au clouage MD/CD | EN 12310-1 | 345 / 425 N | 78 / 96 lbf |
| Imperméabilité à l’eau | EN 1928 | classe W1 | - |
| Résistance thermique | - | -40 / 80 °C | -40 / 176 °F |
| Réaction au feu | EN 13501-1 | classe E | - |
| Étanchéité à l’air | EN 12114 | 0 m³/(m²·h·50Pa) | 0 cfm/ft² at 50Pa |
| Conductivité thermique (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Chaleur spécifique | - | 1800 J/(kg·K) | - |
| Densité | - | ca. 220 kg/m³ | - |
| Facteur de résistance à la diffusion de vapeur (μ) | - | ca. 80 | - |
| Résistance des joints | EN 12317-2 | > 250 / N/50mm | > 28.550736 / lb/in |
| Contenu VOC | - | 0 % | - |
| Stabilité aux UV | EN 13859-2 | 4 mois | - |
| Exposition aux agents atmosphériques | - | 8 semaines | - |
| Colonne d'eau | ISO 811 | > 500 cm | > 196.8504 in |
| Après vieillissement artificiel - imperméabilité à l’eau 100 °C | EN 1297 / EN 1928 | classe W1 | - |
| Après vieillissement artificiel - résistance à la traction MD/CD | EN 1297 / EN 12311-1 | 365 / 270 N/50mm | 42 / 31 lb/in |
| Après vieillissement artificiel - allongement | EN 1297 / EN 12311-1 | 47 / 51 % | - |
| Flexibilité à basses températures | EN 1109 | -40 / °C | -40 / °F |
| Test à la pluie battante | TU Berlin | réussi | - |
Specifications
Fourniture et mise en œuvre de membrane respirante monolithique , type TRASPIR EVO 220
Marquage CE selon : EN 13859-1/2
Propriété :
Masse par unité de surface [g/m²] : 220
Transmission de la vapeur d'eau Sd [m] : 0,2
Résistance à la traction MD/CD [N/50mm] : 385/315
Allongement MD/CD [%] : 65/80
Résistance à la déchirure au clouage MD/CD [N] : 345/425
Étanchéité à l’eau : classe W1
Émissions VOC (COV) (% (classe A+) : 0
Résistance thermique [°C] : -40/+80
Réaction au feu : classe E
Indicazioni di posa per: PARETE
TRASPIR EVO 220 elle se pose parallèlement à la poutre de panne ou au plancher en cas de pose sur paroi. La deuxième couche être superposée sur au moins 15 cm de la précédente. Chaque couche doit être fixée au support avec un système de fixation mécanique (ex : HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). De plus, il est conseillé de superposer les toiles d’au moins 30 centimètres également dans les jointures d’extrémité. Pour obtenir un bonne étanchéité à l’air et à l’eau, il est conseillé d’utiliser EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE ou bien en cas de surfaces rugueuses, évaluer l’utilisation du PRIMER ajouté à FLEXI BAND, PRIMER SPAY, PRIMER .
Indicazioni di posa per: TETTO

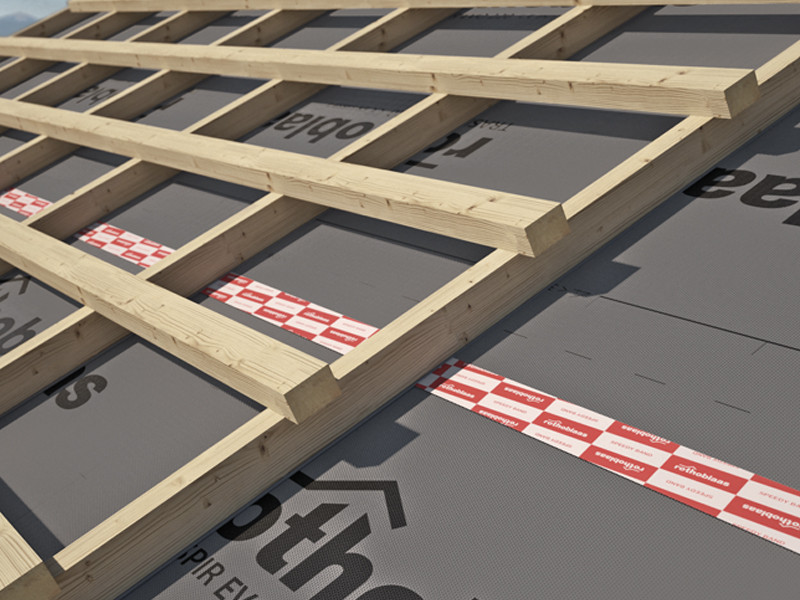

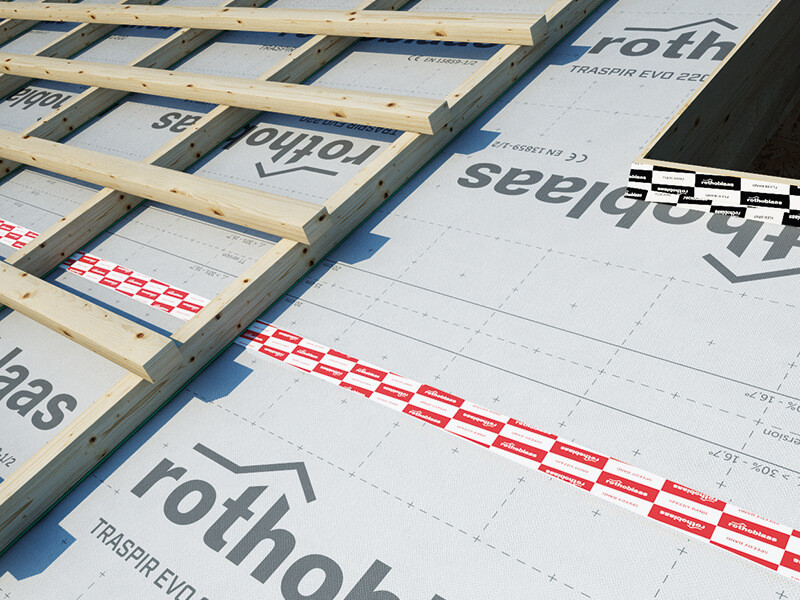

TRASPIR EVO 220 elle se pose parallèlement à la ligne de gouttière, à partir du bord inférieur de la toiture. La deuxième couche doit être superposée sur au moins 10-20 centimètres de la précédente (en fonction de la pente de toit), comme indiqué sur le schéma selon les règles de bonne construction. La toile doit être appliquée sur un support continu avec un système de fixation mécanique (ex : HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Une fois en haut de la toiture, il est conseillé que la membrane dépasse la ligne de faîtage d'au moins 30 centimètres, favorisant une superposition parfaite avec les couches de toile qui se chevaucheront sur l'autre pan de la toiture. De plus, il est conseillé de superposer les toiles d’au moins 30 centimètres également dans les jointures d’extrémité. Pour obtenir une bonne étanchéité à l’air et à l’eau, il est conseillé d’utiliser EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.L’éventuelle présence d’une double bande adhésive intégrée peut remplacer une bonne étanchéité à l’air et à l’eau.
Composition
| COUCHE SUPÉRIEURE | tissu non tissé en PP |
|---|---|
| COUCHE INTERMÉDIAIRE | film respirant monolithique en PE |
| COUCHE INFÉRIEURE | tissu non tissé en PP |
