CONNECTEUR DÉMONTABLE POUR PANNEAUX STRUCTURELS
RING

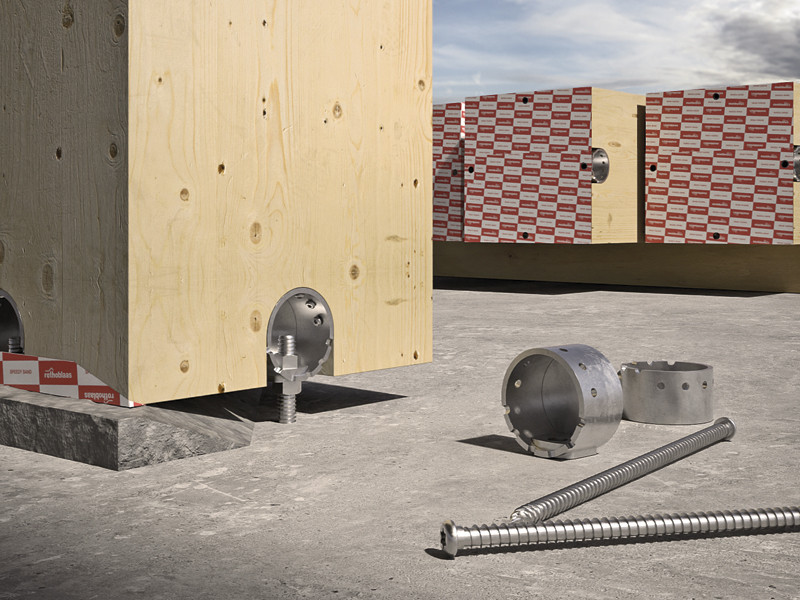

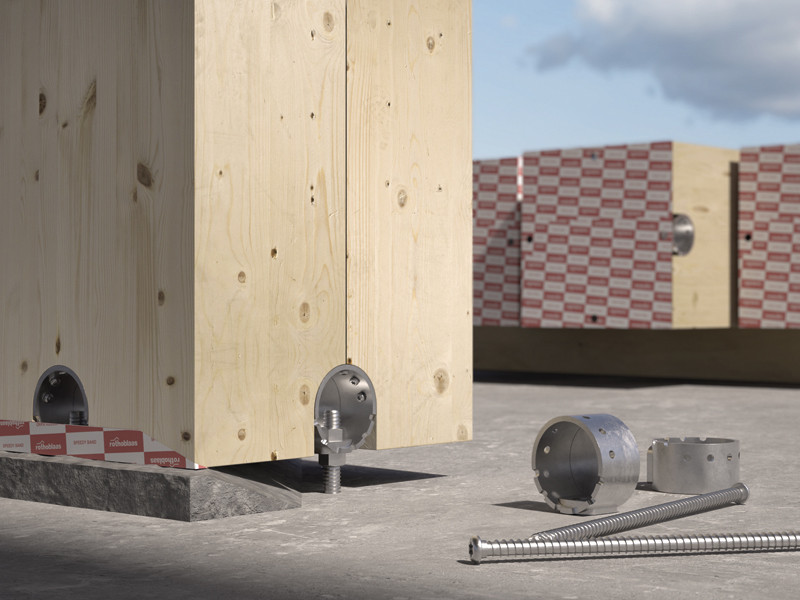

Grâce à sa géométrie circulaire et à la double inclinaison des vis, RING s'insère complètement dans le mur en bois et représente la solution idéale pour la préfabrication en usine, le transport et un simple assemblage sur place.
Il garantit également la démontabilité.
CARACTÉRISTIQUES
Grâce à la double inclinaison des vis, les connecteurs peuvent être préinstallés en usine ou insérés sur place. L’installation des vis inclinées est facilitée par la géométrie spéciale du connecteur.

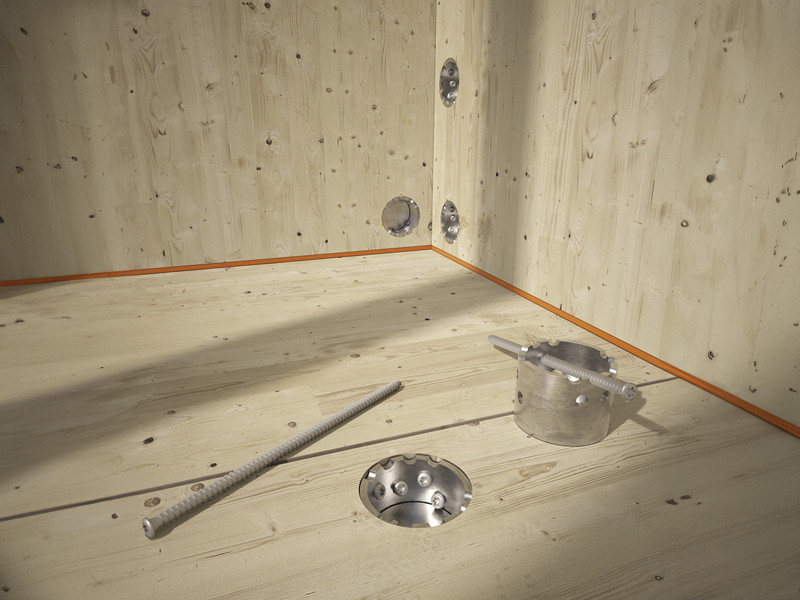

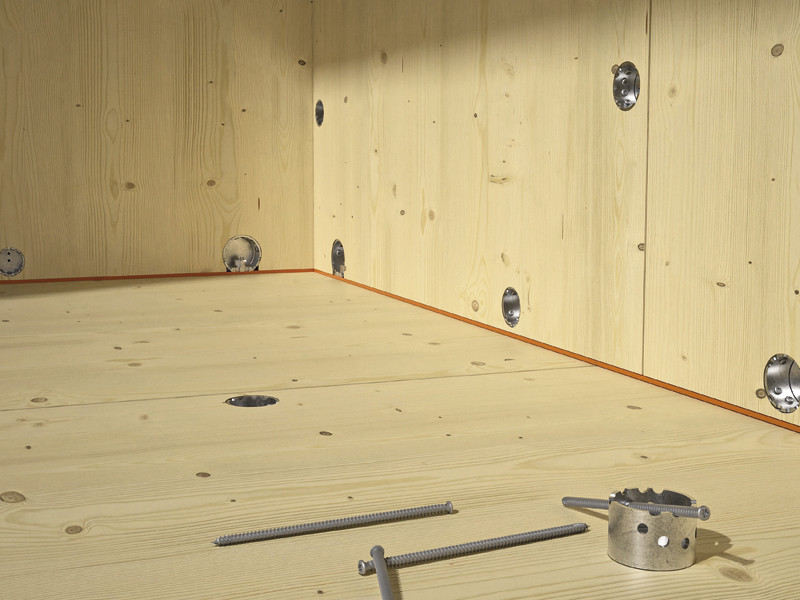

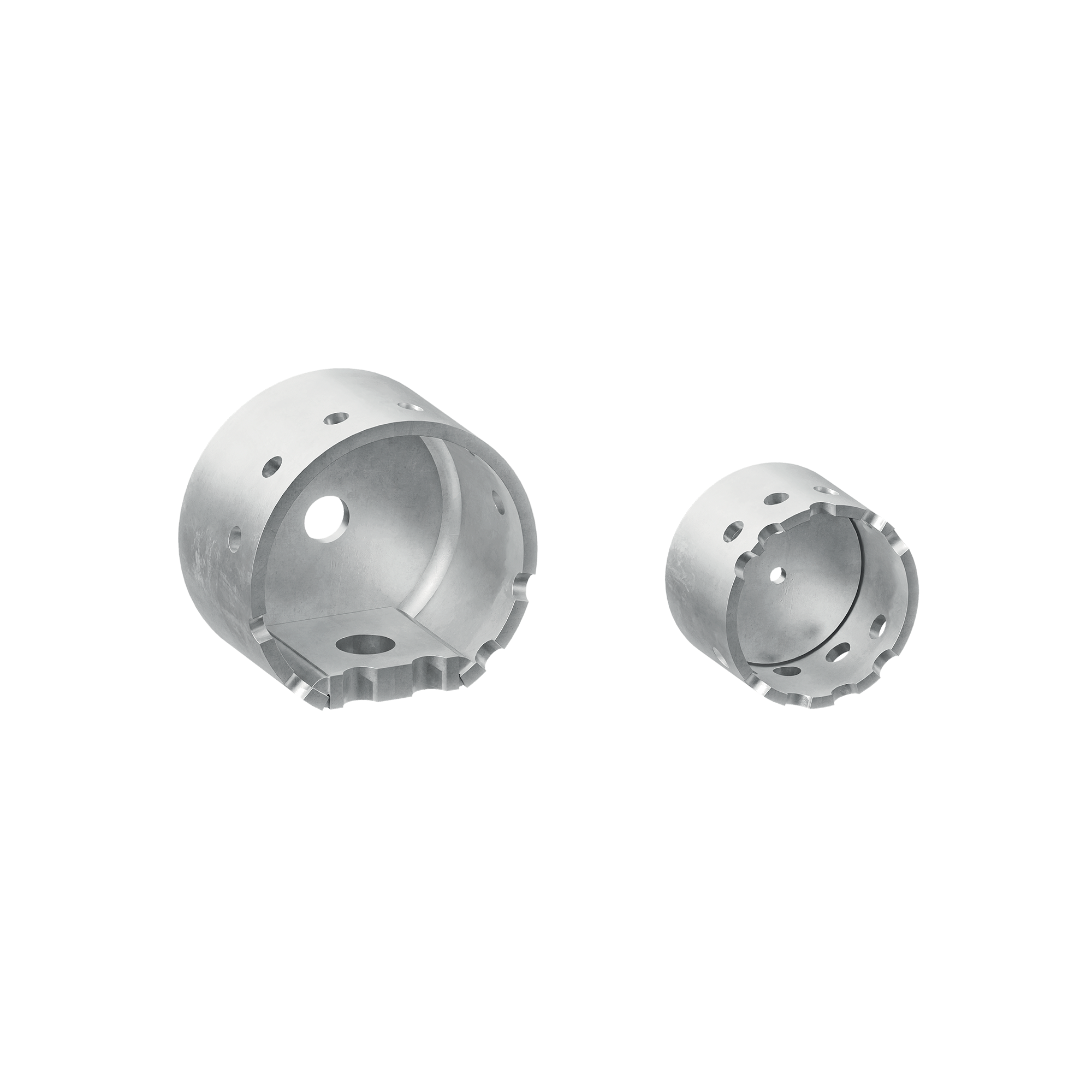

La version avec vis (RING60T) est parfaitement adaptée aux connexions entre panneaux en CLT comme système d’assemblage plancher-plancher, plancher-mur, ou mur-mur. Préinstallable en usine ou sur place, il permet de positionner des panneaux selon les inclinaisons et tolérances souhaitées.

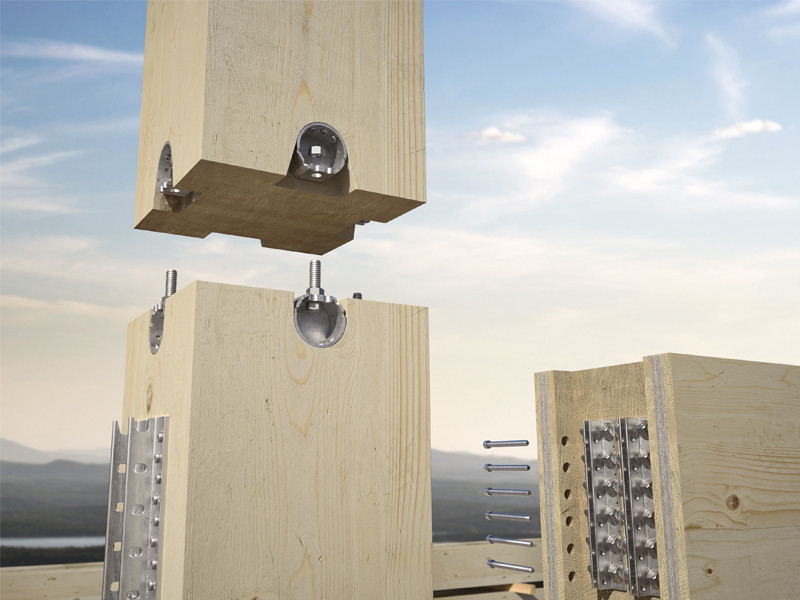

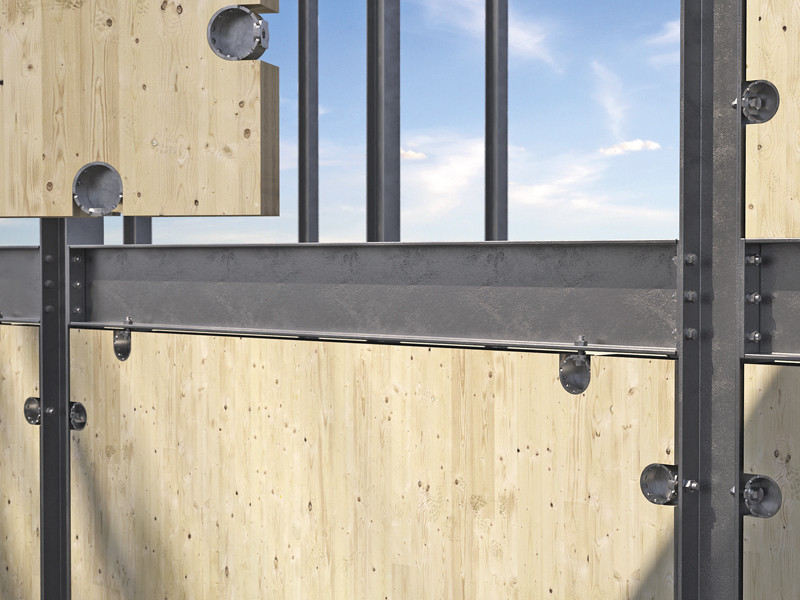

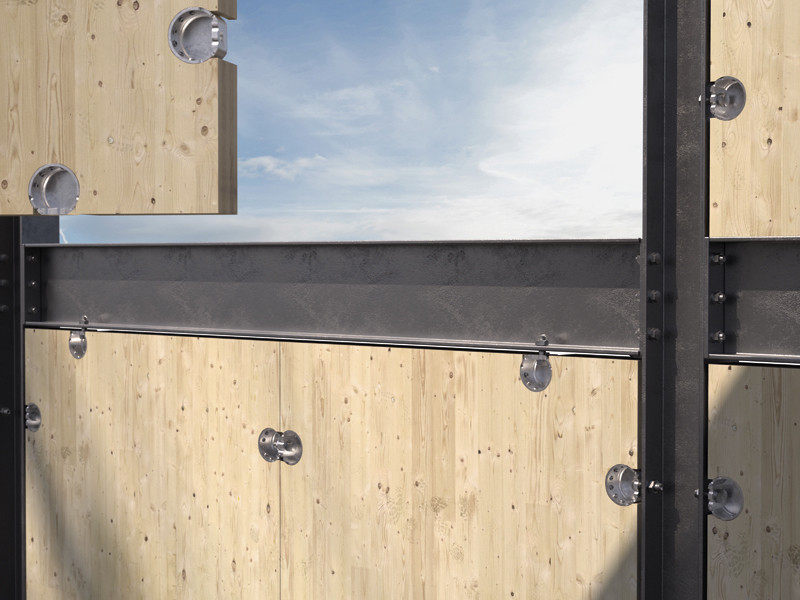

La version avec boulon (RING90C) est idéale pour la réalisation de connexions bois-acier dans les structures hybrides, ou de connexions bois-bois en utilisant deux connecteurs. Il ne nécessite aucun élément supplémentaire, à l’exception de simples boulons avec M16.
La résistance élevée du connecteur permet de réduire le nombre de fixations. Les usinages simples et nécessaires du panneau sont effectués en usine, permettant un transport plus facile et une pose accélérée grâce à des opérations effectuées sur un seul côté du mur.
Les connecteurs RING sont réalisés en acier au carbone S355, avec un traitement de surface Fe/Zn12c pour maximiser résistance et durabilité.
Documentation
Fiche technique
|
|---|
RING
| CODE | Ø
[mm]
|
B
[mm]
|
pcs. |
|---|---|---|---|

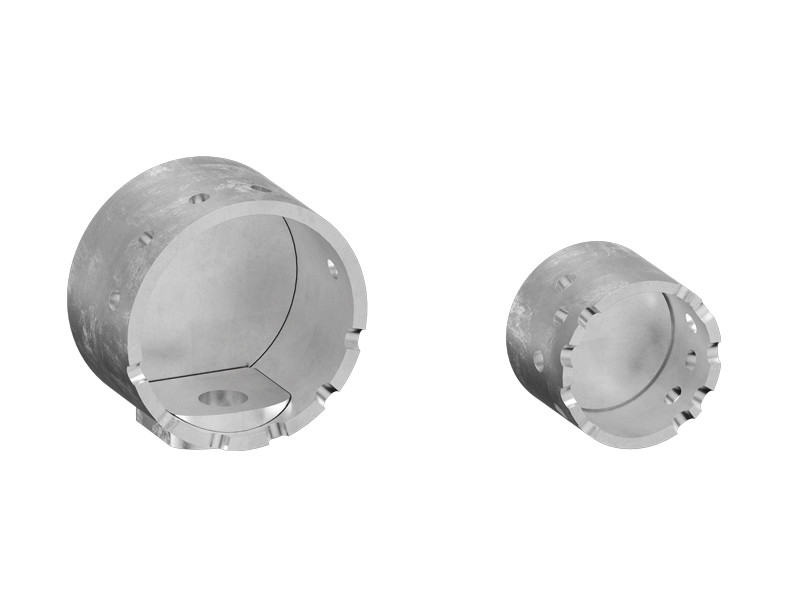

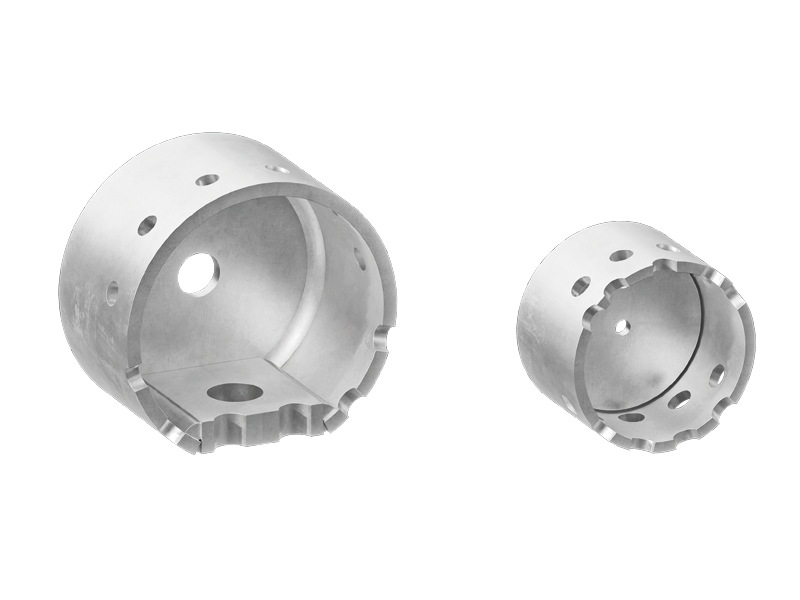

| RING60T | 60 | 45 | 5 |
| RING90C | 90 | 50 | 5 |
