ÉQUERRES POUR BOIS ET BETON
TITAN F
Parmi les plaques à équerre pour bois, TITAN F est la plus indiquée pour supporter des forces de cisaillement dans les constructions Timber frame. En acier au carbone électrozingué, elle est idéale pour des assemblages au cisaillement entre plancher et mur, et mur et mur.
Plaque pour bois TITAN F à haute résistance au cisaillement

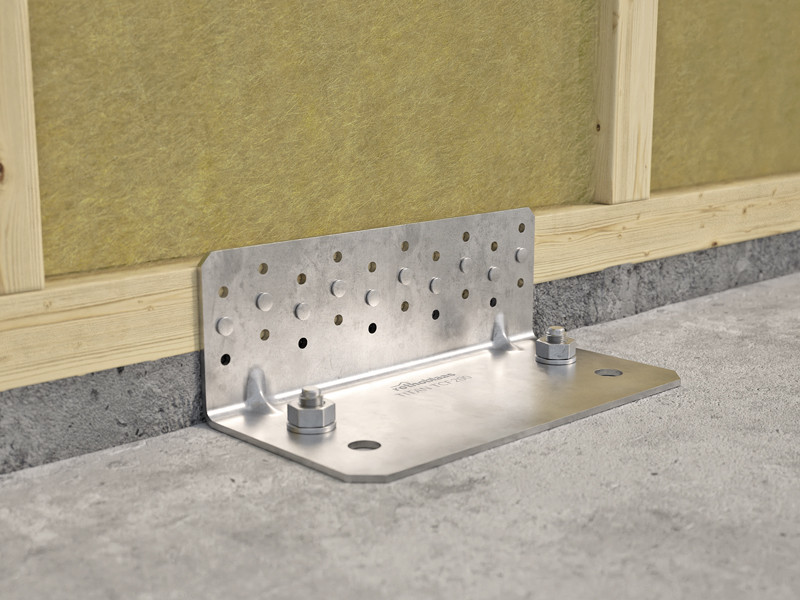

L’équerre pour bois TITAN F est conçue pour la fixation sur poutres de panne sablière ou sur les poutres des ossatures plateformes. Elle est conçue pour offrir deux solutions d’ancrage sur béton afin d’éviter les armatures métalliques au sol.
Applications

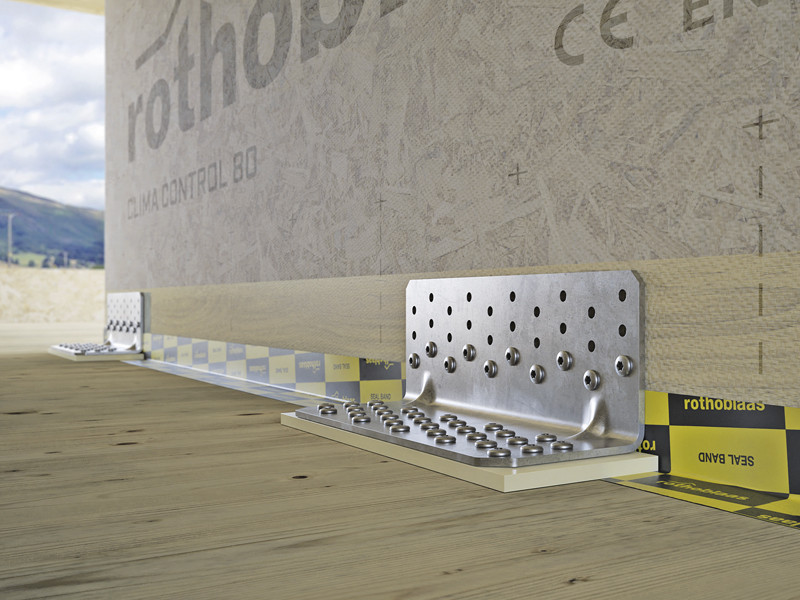

Grâce à la position abaissée des trous sur le flanc vertical, le support équerre TITAN F garantit d'excellentes valeurs de résistance au cisaillement dans toutes les situations, même sur des poutres de panne sablière d’une hauteur réduite (jusqu’à 38 mm). R2,k supérieur à 40 kN tant sur du bois que sur du béton. En combinaison avec XYLOFON PLATE, ce support équerre (ou support à angle) permet de limiter efficacement les ponts acoustiques et de réduire les vibrations d’impact sur les planchers en bois, tout en garantissant un excellent rapport qualité / prix.

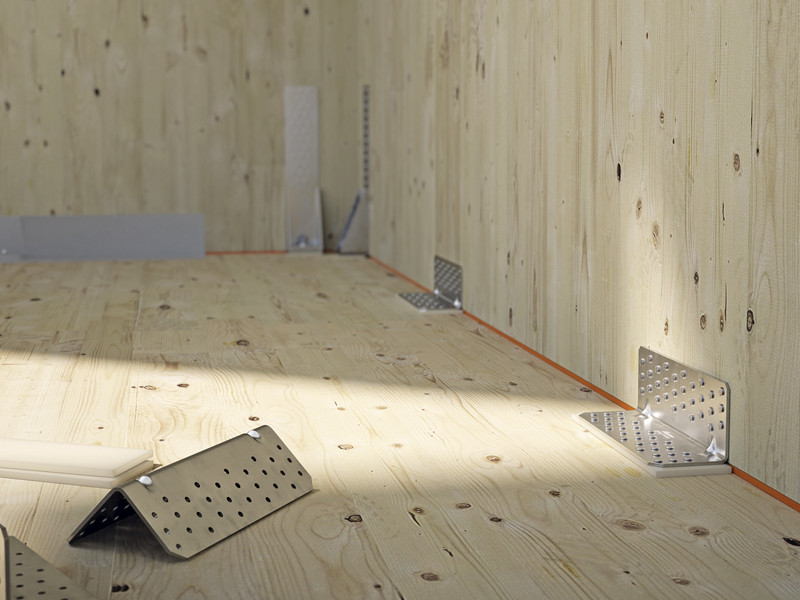

Grâce à la haute résistance au cisaillement de ce support équerre pour bois, il est possible d’optimiser le nombre de fixations. En général, les supports équerre pour bois TITAN F sont conçus pour réaliser des assemblages au cisaillement bois-béton et bois-bois pour panneaux et poutres en bois sur CLT, LVL, bois massif et bois lamellé-collé, ossatures plateformes et panneaux à base de bois.
Documentation
Fiche technique
|
|
|---|---|
Certification ETA
|
|
| Déclaration des performances (DOP) | Télécharger |
Cahier des charges
|
|
Fichier CAO
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|

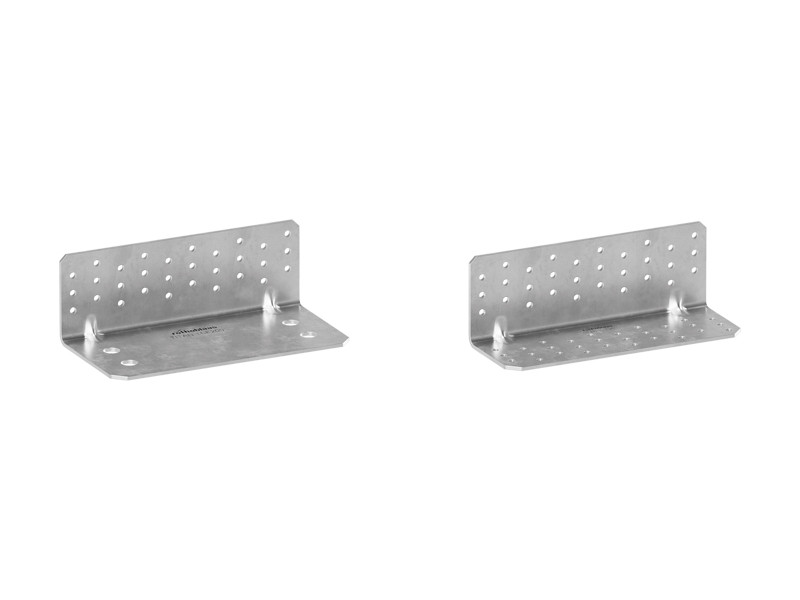

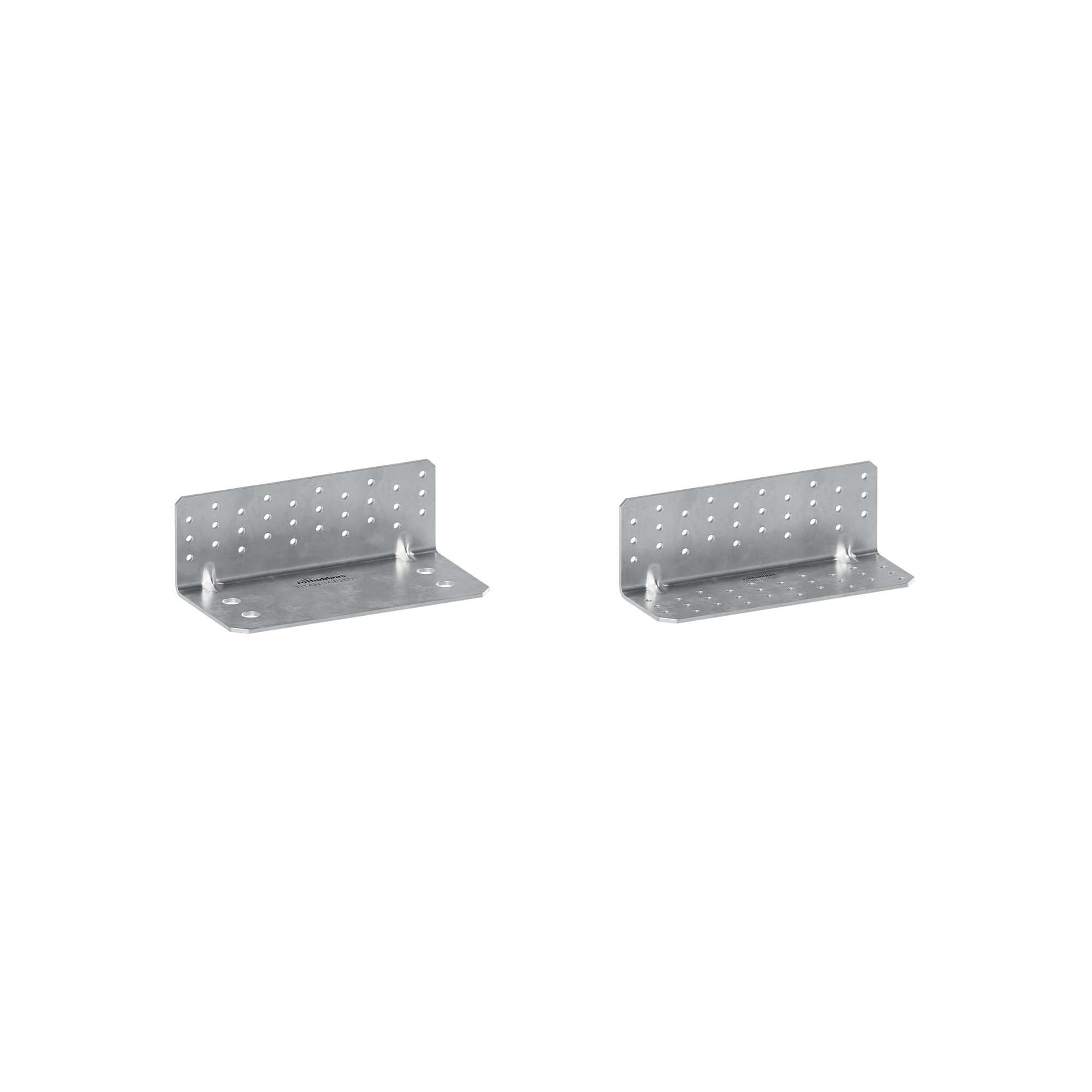

TITAN F - TCF
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TCF200 | 200 | 103 | 71 | 3 | 10 |
TITAN F - TTF
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TTF200 | 200 | 71 | 71 | 3 | 10 |
XYLOFON PLATE - TITAN F
| CODE | B
[mm]
|
P
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| XYL3570200 | 200 | 70 | 6 | 10 |
Specifications
Fourniture et mise en œuvre de équerre pour forces de cisaillement pour structures en bois, type TITAN F.
Marquage CE selon ETA 11/0496
Domaines d’utilisation :
– Assemblages bois-bois, bois-béton et bois-acier
Matériau :
– Plaque tridimensionnelle perforée en acier au carbone Z275
Géométrie :
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
