PLAQUES POUR BOIS
TITAN PLATE T
La série de plaques pour bois TITAN PLATE T, conçue pour résister aux forces de cisaillement, est idéale pour la création d’assemblages bois-bois, comme la connexion plane de poutres de panne sablière en bois sur des panneaux porteurs en bois.
Chaque plaque pour bois TITAN PLATE T met une force de titan au service du bois.
Les plaques pour poutres en bois massif, bois lamellé-collé et CLT
Les résistances au cisaillement des plaques métalliques perforées TITAN PLATE T sont calculées pour une fixation aussi bien partielle que totale sur bois massif, bois lamellé-collé et CLT.

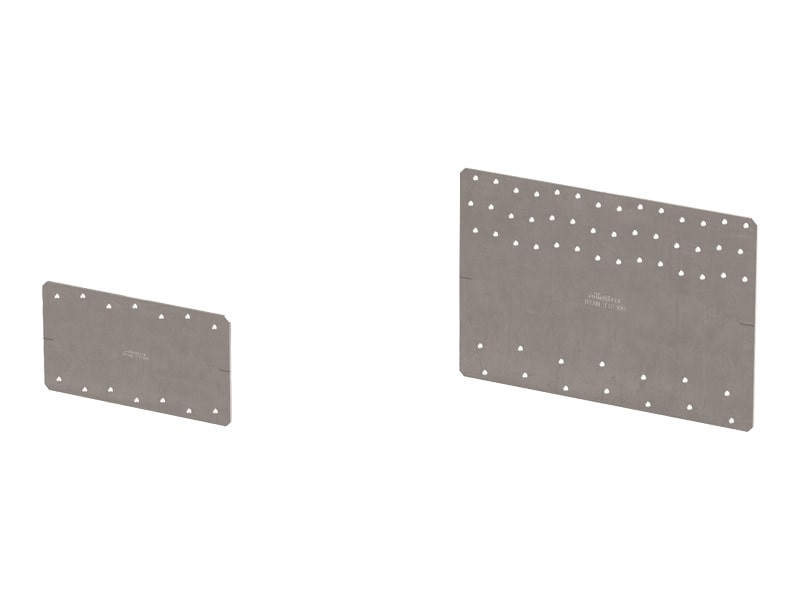

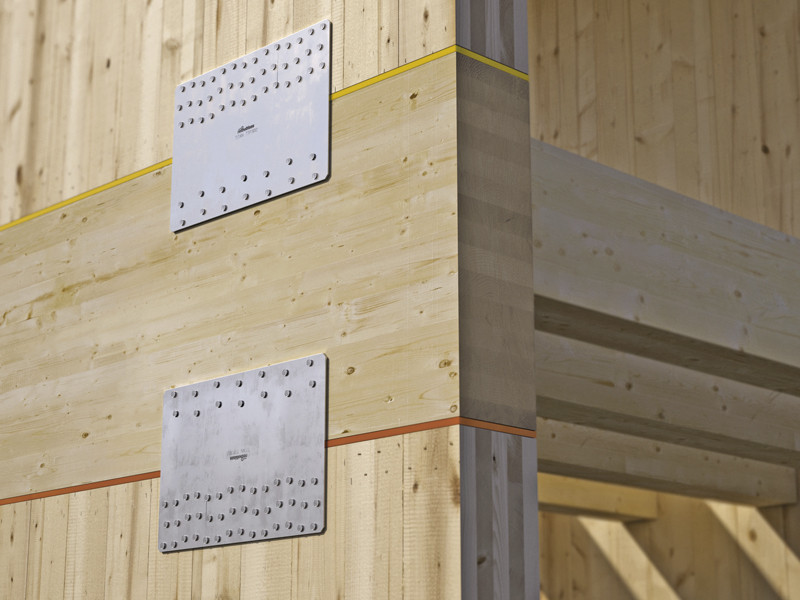

Marquage CE selon la norme européenne EN 14545. Disponible en deux versions : la version de 200 mm permet également la fixation des poutres de panne sablière de fondation (hauteur supérieure à 8 cm) sur un panneau porteur supérieur, aussi bien dans les structures en CLT que dans celles en OSSATURE BOIS.

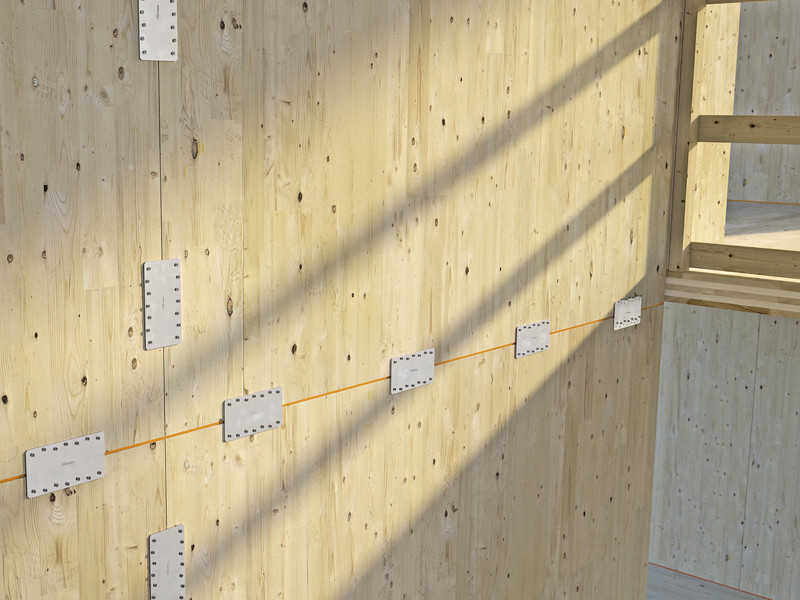

Contrairement aux autres plaques pour bois lamellé-collé, la version de 300 mm a été spécialement conçue pour maximiser la résistance au cisaillement dans les structures en CLT.

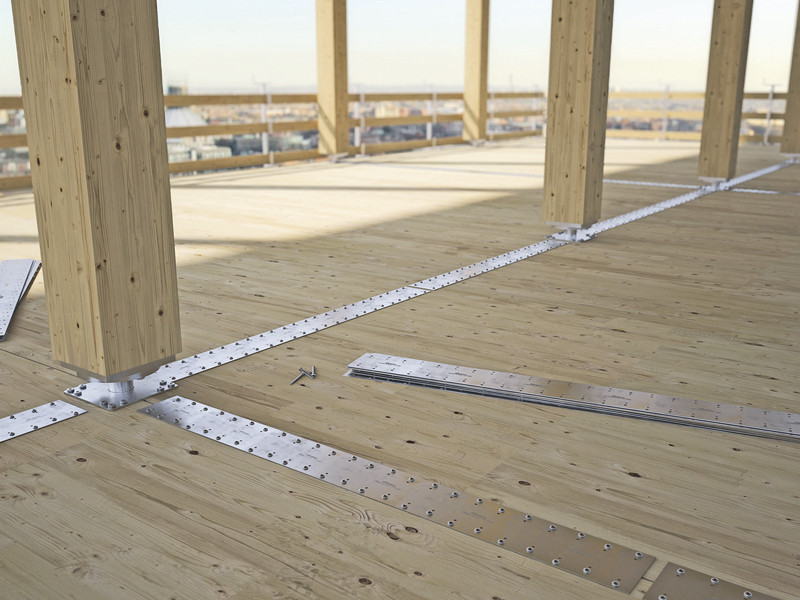

La plaque de fixation bidimensionnelle TITAN PLATE T en acier au carbone électrozingué est idéale pour réaliser des assemblages en cisaillement bois-bois avec des panneaux et poutres en bois. Elle peut être utilisée sur du CLT, LVL, bois-massif et lamellé-collé et sur des ossatures plateformes (platform frame).
Documentation
Fiche technique
|
|
|---|---|
Fiche technique CANADA
|
|
| Déclaration des performances (DOP) | Télécharger |
Fichier CAO
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|
TITAN PLATE TTP
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|

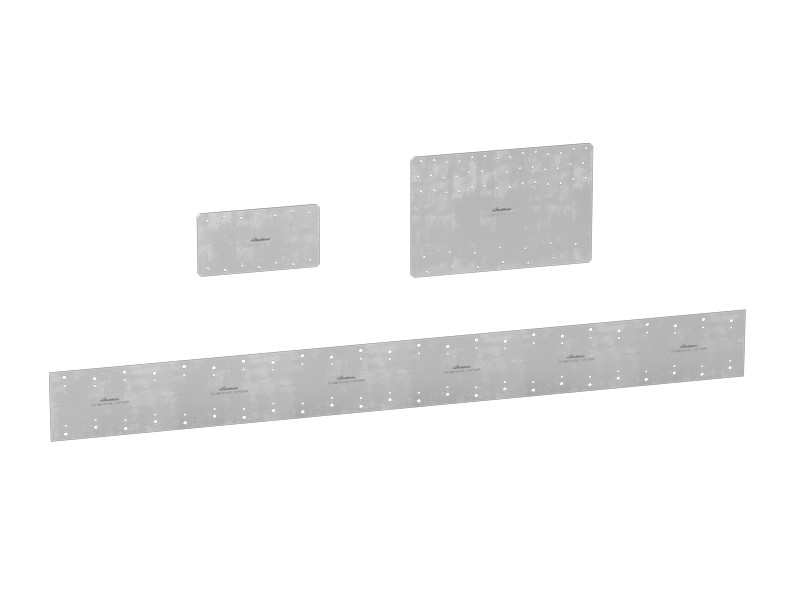

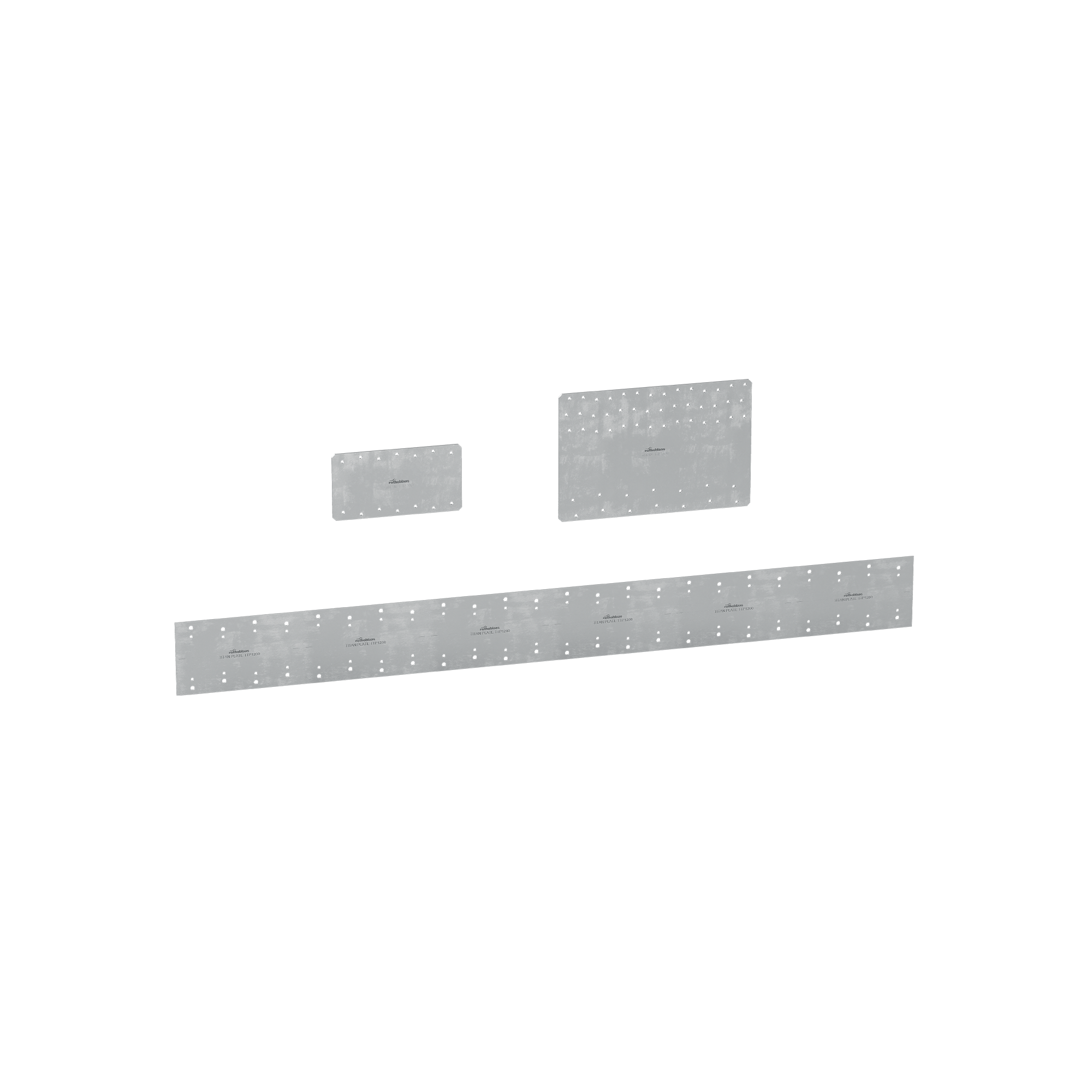

| TTP200 | 200 | 105 | 3 | 10 |
| TTP300 | 300 | 200 | 3 | 10 |
| TTP1200 | 1200 | 120 | 1.5 | 10 |
Specifications
Fourniture et mise en œuvre de plaque pour force de cisaillement pour structures en bois, type TITAN PLATE.
Marquage CE selon EN 14545
Domaines d’utilisation :
– Assemblages bois-béton, bois-acier
Matériau :
– Plaque perforée bidimensionnelle en acier au carbone Z275
Géométrie :
– B (mm) = :
– H (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
