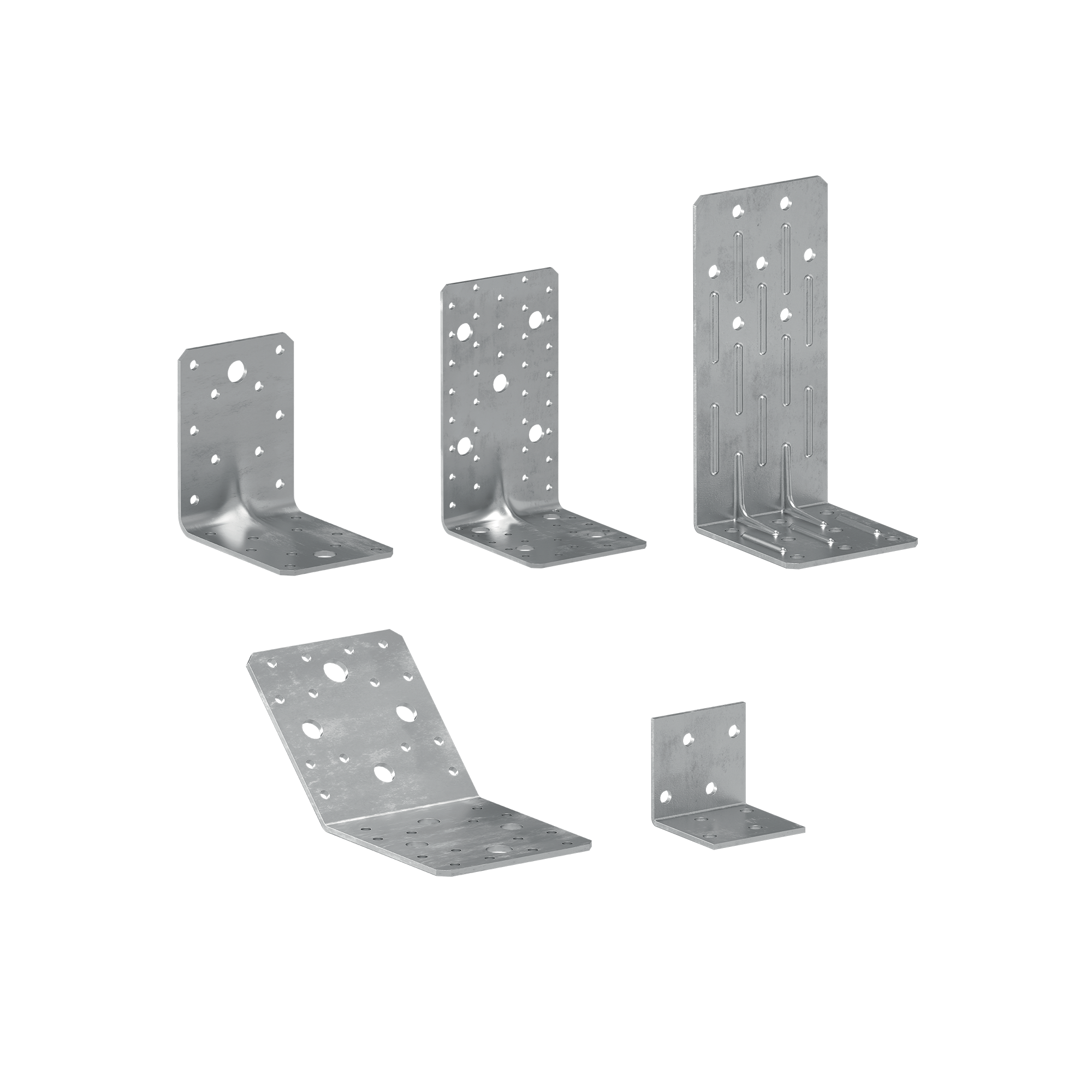

ÉQUERRES DIVERSES
WBR - WBO - WVS - WHO

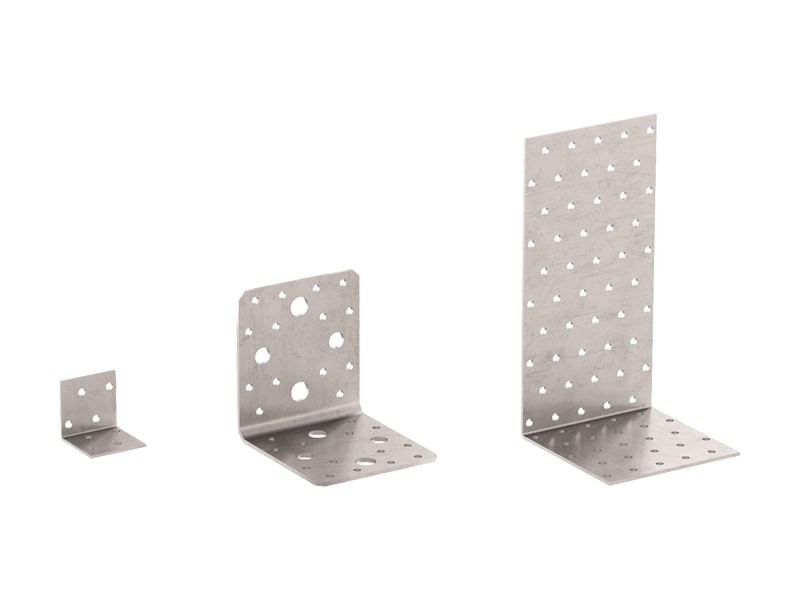

Plaques tridimensionnelles perforées en acier au carbone électrozingué. Formes idéales pour tout type d’application. Aptitude à l’usage garantie par le marquage CE, selon ETA.
Documentation
Fiche technique
|
|
|---|---|
| Déclaration des performances (DOP) | Télécharger |
WBR 70-90-100
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|
| WBR07015 | 55 | 70 | 70 | 100 |
| WBR09015 | 65 | 90 | 90 | 100 |
| WBR10020 | 90 | 100 | 100 | 50 |
WBR A2 70-90-100
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|
| AI7055 | 55 | 70 | 70 | 100 |
| AI9065 | 65 | 90 | 90 | 100 |
| AI10090 | 90 | 105 | 105 | 50 |
WBR 90110-170
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|
| WBR90110 | 110 | 50 | 90 | 50 |
| WBR170 | 95 | 114 | 174 | 25 |
WBO 50-60-90
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|
| WBO5040 | 40 | 50 | 50 | 150 |
| WBO6045 | 45 | 60 | 60 | 50 |
| WBO9040 | 40 | 90 | 90 | 100 |
WBO 135°
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|
| WBO13509 | 65 | 90 | 90 | 100 |
| WBO13510 | 90 | 100 | 100 | 40 |
WVS 80-120
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|
| WVS8060 | 55 | 60 | 80 | 100 |
| WVS12060 | 55 | 60 | 120 | 100 |
WVS 90
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|
| WVS9050 | 50 | 50 | 90 | 100 |
| WVS9060 | 60 | 60 | 90 | 100 |
| WVS9080 | 80 | 50 | 90 | 100 |
WHO 40-60
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|
| WHO4040 | 40 | 40 | 40 | 200 |
| WHO4060 | 60 | 40 | 40 | 150 |
| WHO6040 | 40 | 60 | 60 | 150 |
WHO 120-160-200
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|
| WHO12040 | 40 | 95 | 120 | 100 |
| WHO16060 | 60 | 80 | 160 | 50 |
| WHO200100 | 100 | 100 | 200 | 25 |
WHO A2 | AISI304 - LBV A2 | AISI304
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|
| WHOI1540 | 15 | 40 | 40 | 50 |
| LBVI15100 | 15 | 100 | - | 50 |
Specifications
WBO 70
Fourniture et mise en œuvre de équerre standard pour structures en bois, type WBO 70.
Marquage CE selon ETA
Domaines d’utilisation :

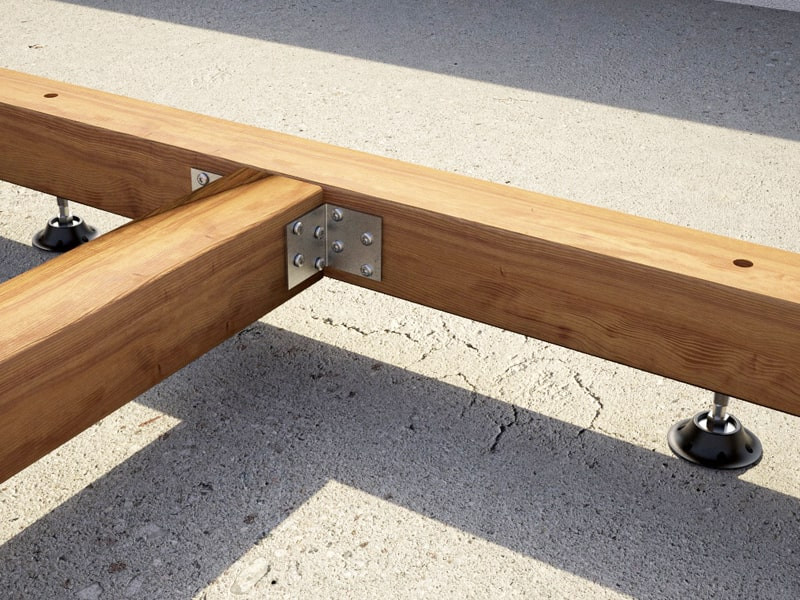

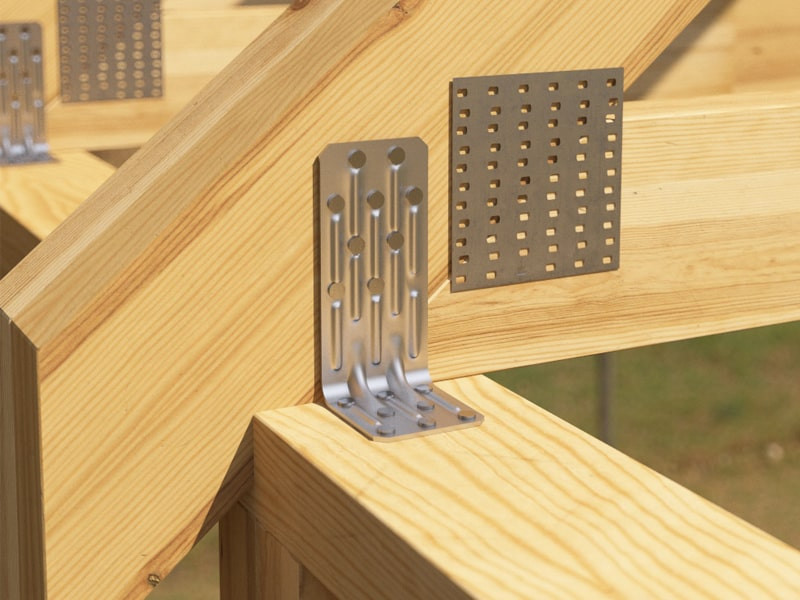

– Assemblages bois-bois et bois-béton
Matériau :
– Plaque tridimensionnelle perforée en acier au carbone électrozingué
Géométrie :
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
WBO 90
Fourniture et mise en œuvre de équerre standard pour structures en bois, type WBO 90.
Marquage CE selon ETA
Domaines d’utilisation :
– Assemblages bois-bois et bois-béton
Matériau :
– Plaque tridimensionnelle perforée en acier au carbone électrozingué
Géométrie :
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
WBO 100
Fourniture et mise en œuvre de équerre standard pour structures en bois, type WBO 100.
Marquage CE selon ETA
Domaines d’utilisation :
– Assemblages bois-bois et bois-béton
Matériau :
– Plaque tridimensionnelle perforée en acier au carbone électrozingué
Géométrie :
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
WHO
Fourniture et mise en œuvre de équerres diverses perforées, type WHO.
Marquage CE selon ETA
Domaines d’utilisation :
– Assemblages bois-bois et bois-béton
Matériau :
– Plaque tridimensionnelle perforée en acier au carbone électrozingué
Géométrie :
Équerre :
– H (mm) = :
– Plaque base (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
