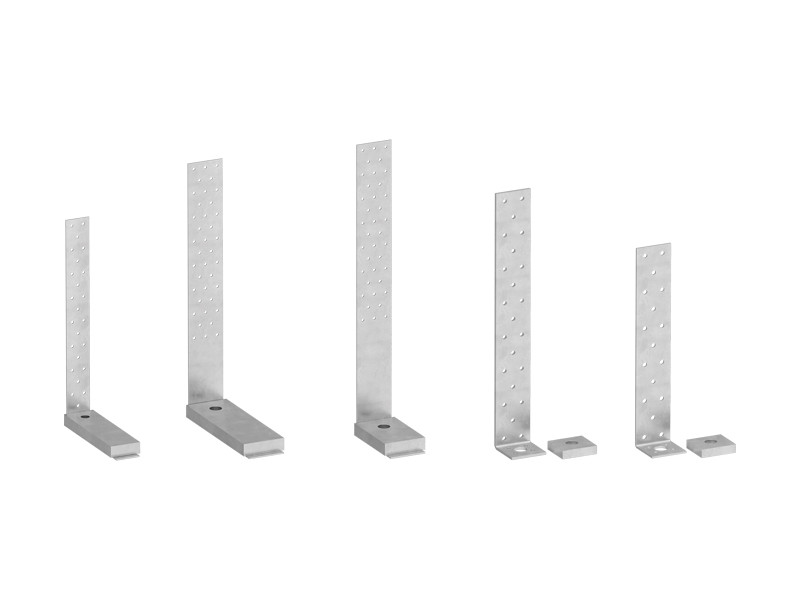

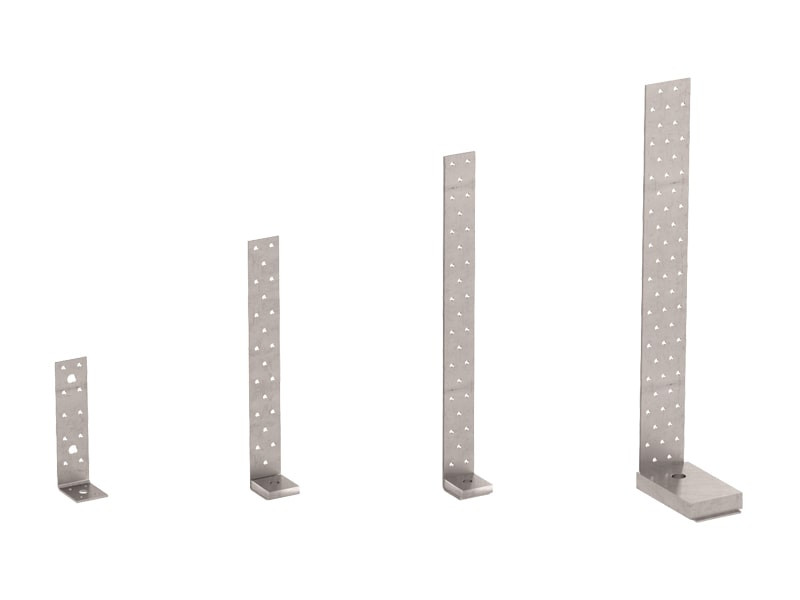

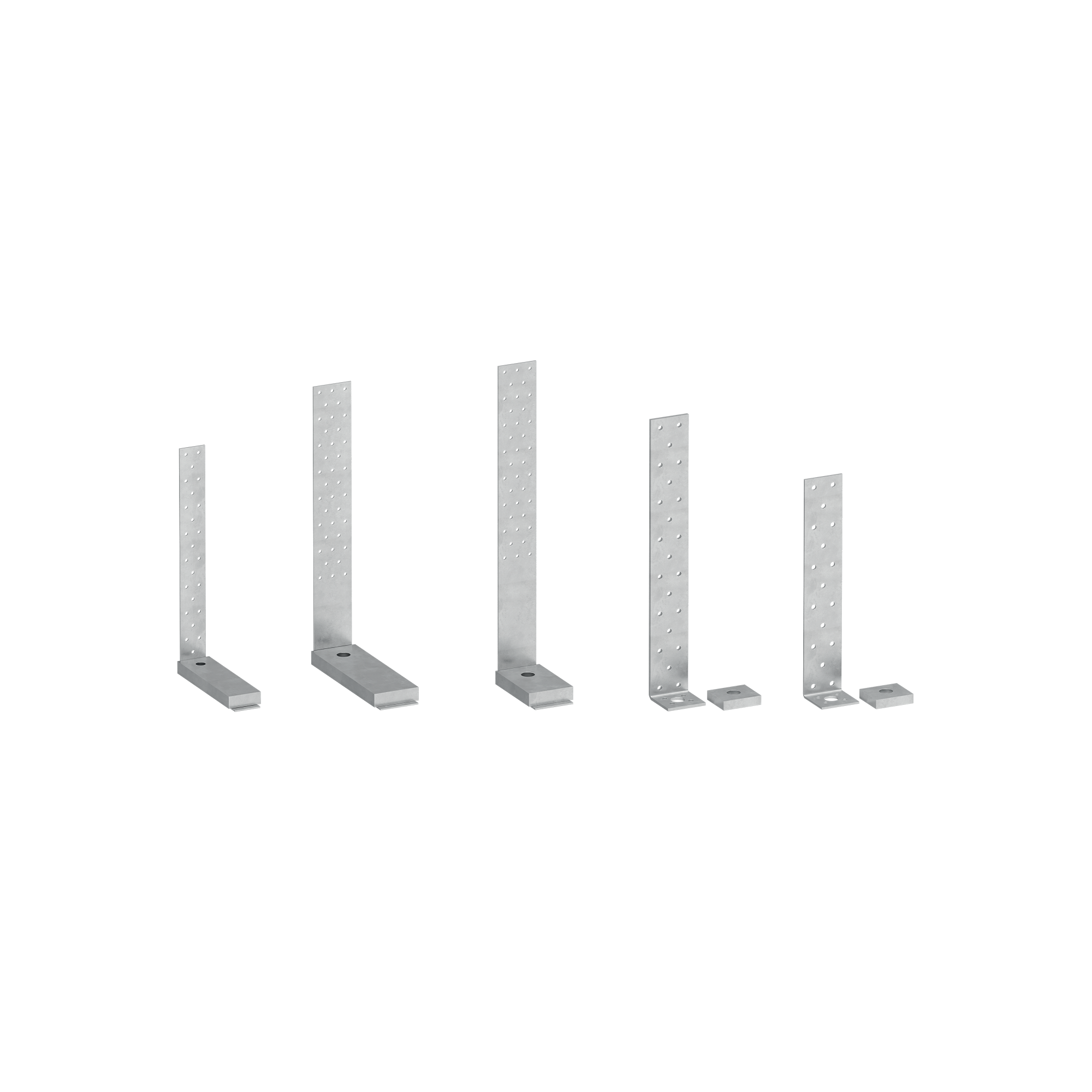

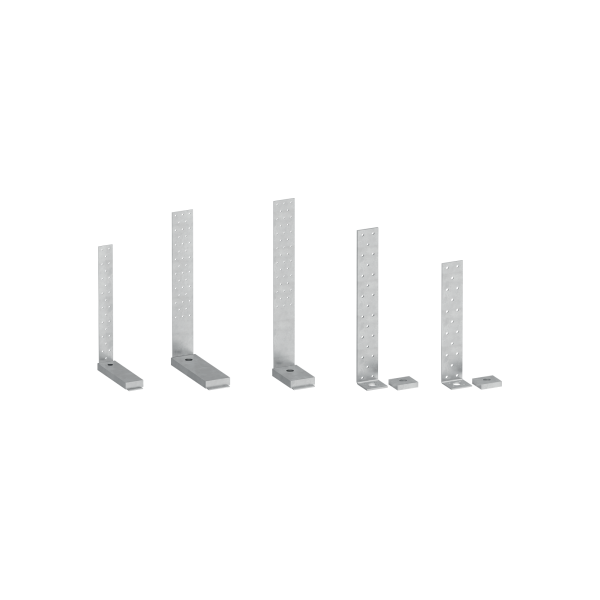

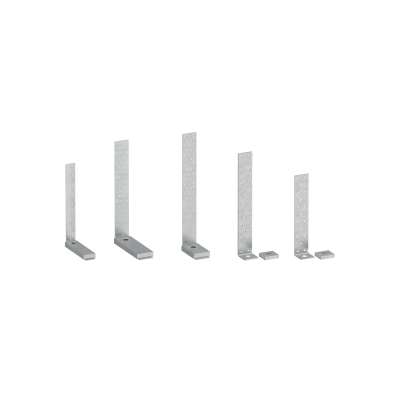

ÉQUERRE D’ANCRAGE
WZU

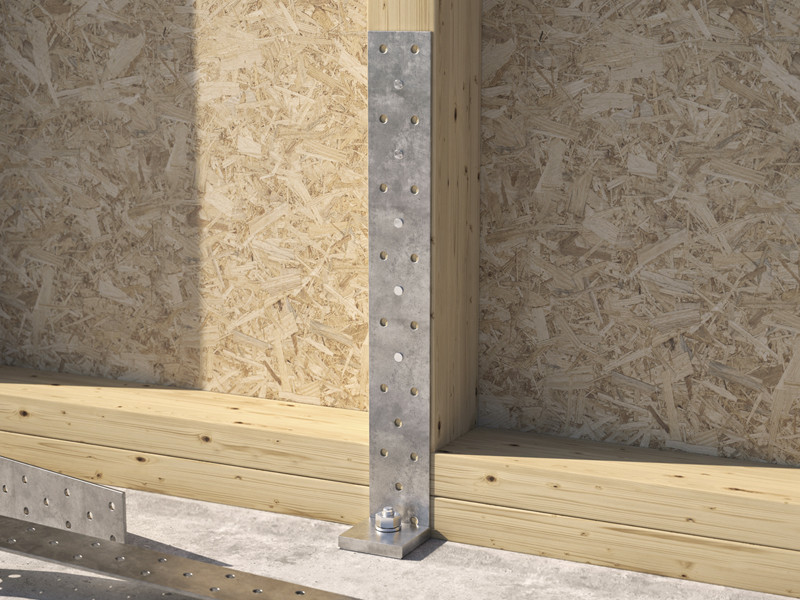

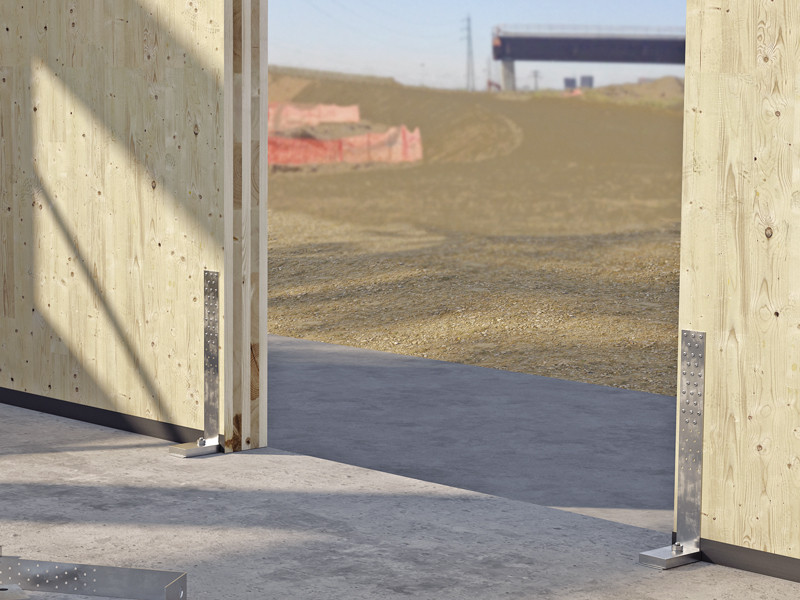

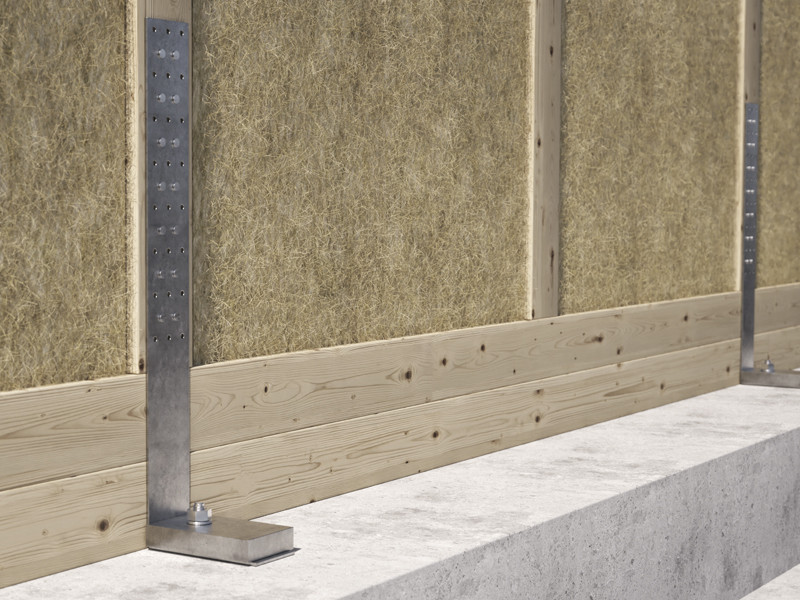

Disponible en différente épaisseurs. À utiliser avec ou sans rondelle en fonction des charges. Valeurs de résistance à la traction certifiées par le marquage CE selon ETA. Idéal pour la fixation sur béton des montants en bois des ossatures plateformes.
Documentation
Fiche technique
|
|
|---|---|
Certification ETA
|
|
| Déclaration des performances (DOP) | Télécharger |
Fichier CAO
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|
WZU 90/155
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|
| WZU090 | 40 | 35 | 90 | 100 |
| WZU155 | 40 | 50 | 155 | 100 |
WZU 200/300/400
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|
| WZU2002 | 40 | 40 | 200 | 100 |
| WZU3002 | 40 | 40 | 300 | 50 |
| WZU4002 | 40 | 40 | 400 | 50 |
| WZU2004 | 40 | 40 | 200 | 50 |
| WZU3004 | 40 | 40 | 300 | 50 |
| WZU4004 | 40 | 40 | 400 | 25 |
| WZUW | 40 | 43 | - | 50 |
WZU STRONG
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|
| WZU342 | 40 | 182 | 340 | 10 |
| WZU422 | 60 | 222 | 420 | 10 |
| WZU482 | 60 | 123 | 480 | 10 |
Specifications
Fourniture et mise en œuvre de équerre pour forces de traction avec trous, type WZU.
Marquage CE selon ETA
Domaines d’utilisation :
– Assemblages bois-béton et bois-bois pour panneaux et poutres en bois
Matériau :
– Plaque tridimensionnelle perforée en acier au carbone électrozingué
Géométrie :
Équerre :
– H (mm) = :
– Plaque base (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
