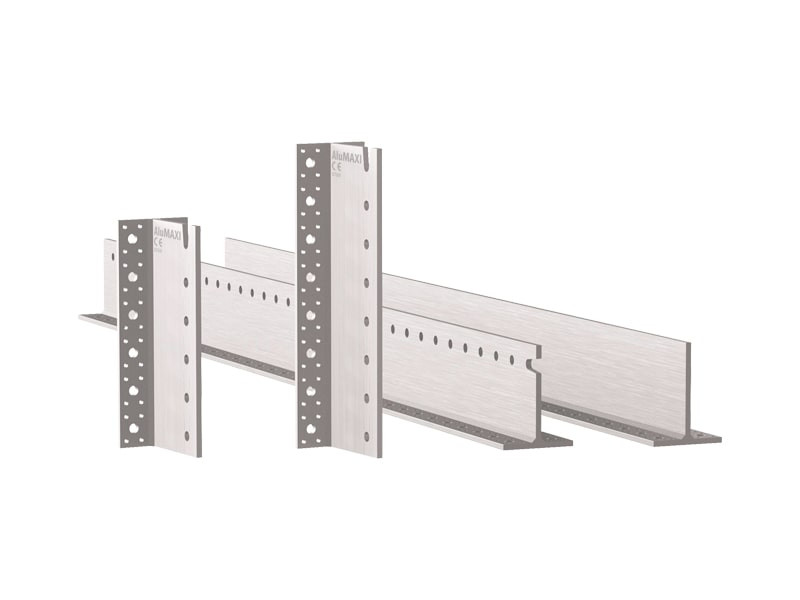

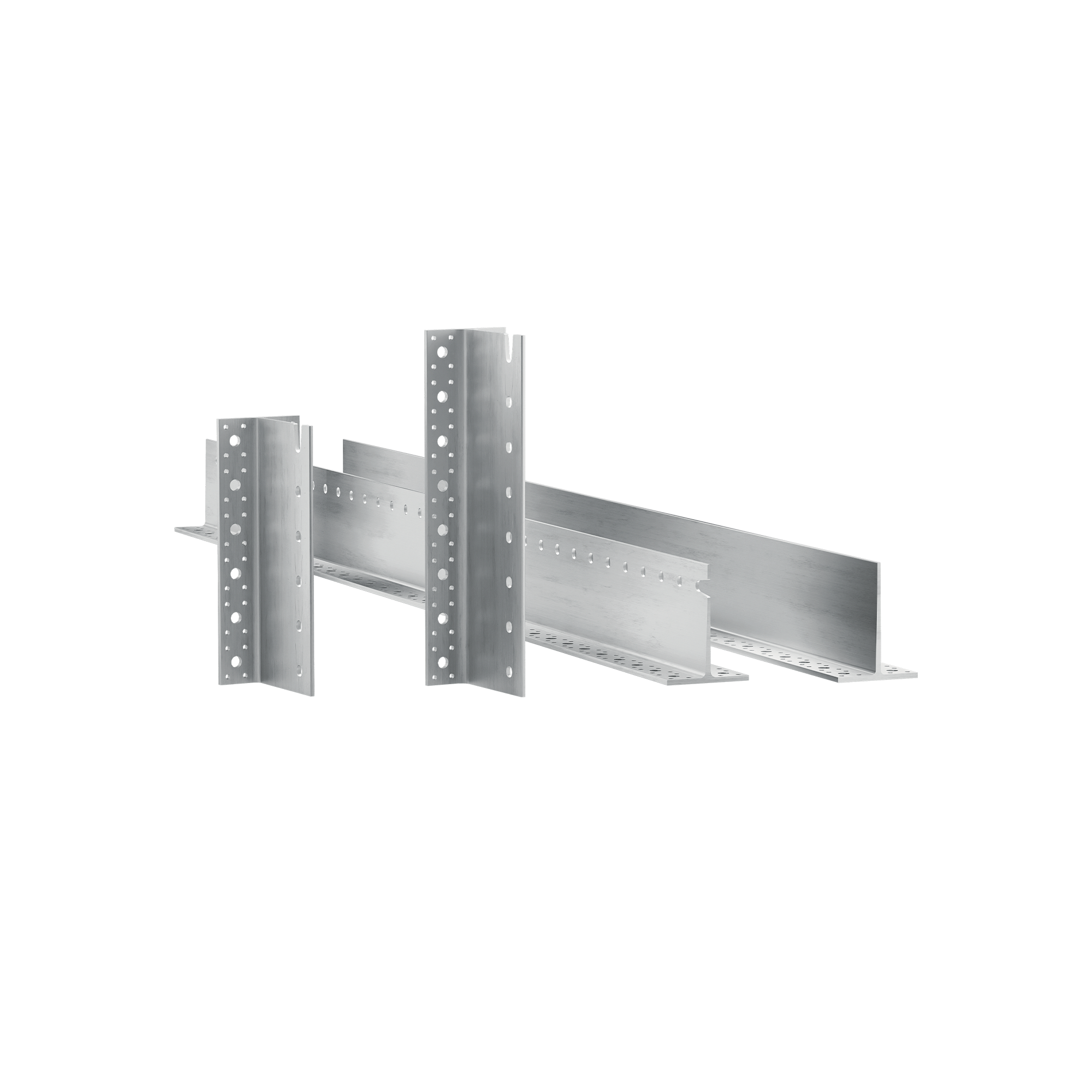

ÉTRIER INVISIBLE AVEC ET SANS TROUS
ALUMAXI
ALUMAXI est l’étrier de fixation conçu pour permettre de réaliser en toute simplicité des structures de taille hors du commun.
Ce connecteur est idéal pour des assemblages de poutres de grande taille qui exigent des résistances très élevées.
Video
GRANDS ÉTRIERS DE FIXATION POUR GRANDES STRUCTURES. DÉCOUVREZ LES RÉSISTANCES SUPÉRIEURES DE LA PLAQUE ALUMAXI

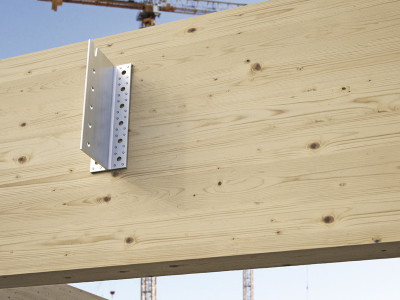

L’étrier à équerre pour bois ALUMAXI est réalisé en alliage de aluminium haute résistance. Il est produit par extrusion, il n’a donc pas de soudures. Les résistances sont certifiées et calculées dans toutes les directions : verticales, horizontales et axiales.
La fixation est certifiée également avec des vis LBS et des broches autoforeuses SBD. La version sans trous offre une grande souplesse de positionnement des broches. La légèreté de l’alliage d’aluminium facilite le transport et la manutention sur chantier, en garantissant des résistances élevées. Complètement invisible, cet étrier pour poutres permet de satisfaire les exigences de résistance au feu.

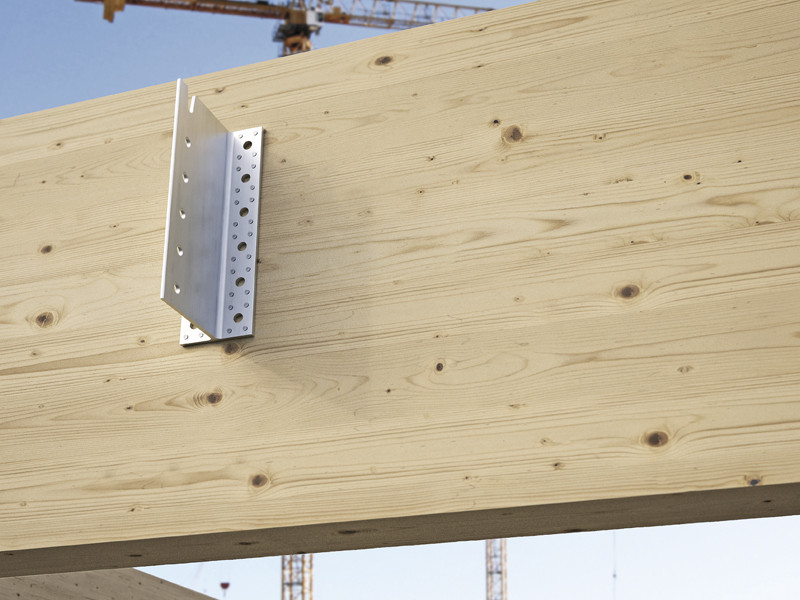

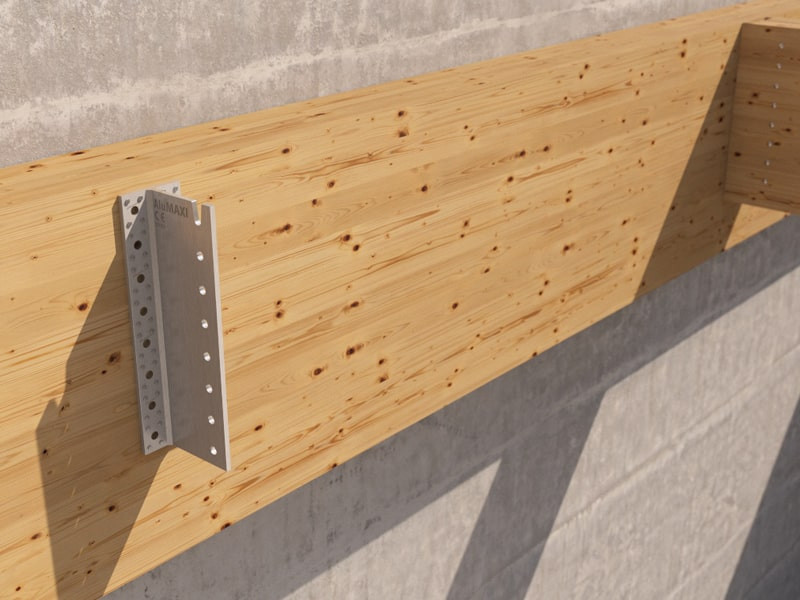

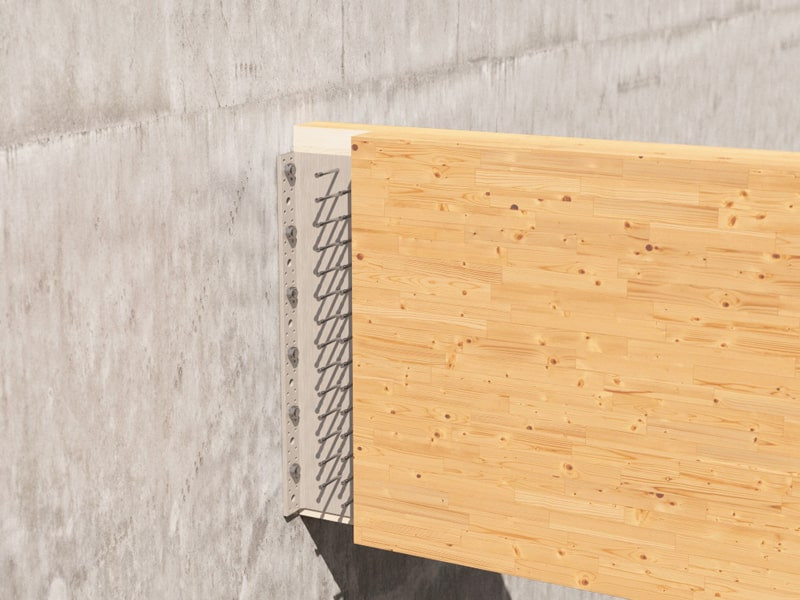

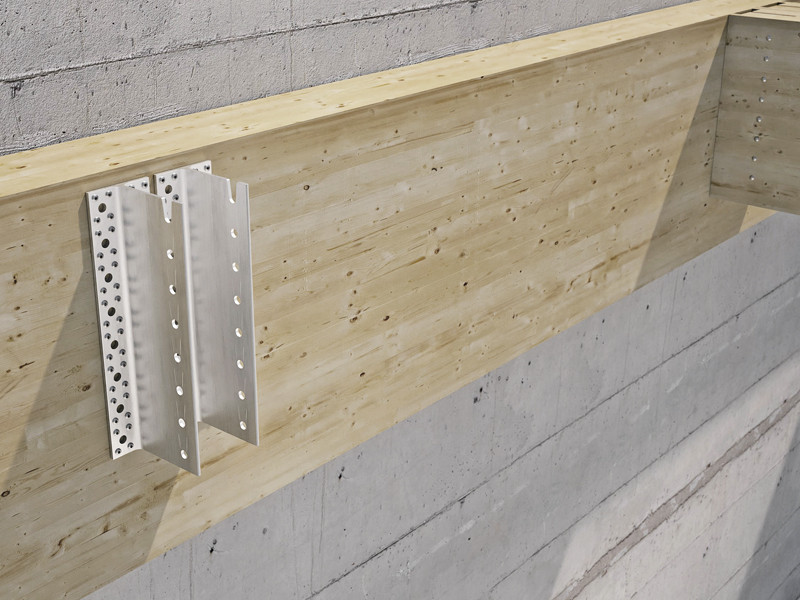

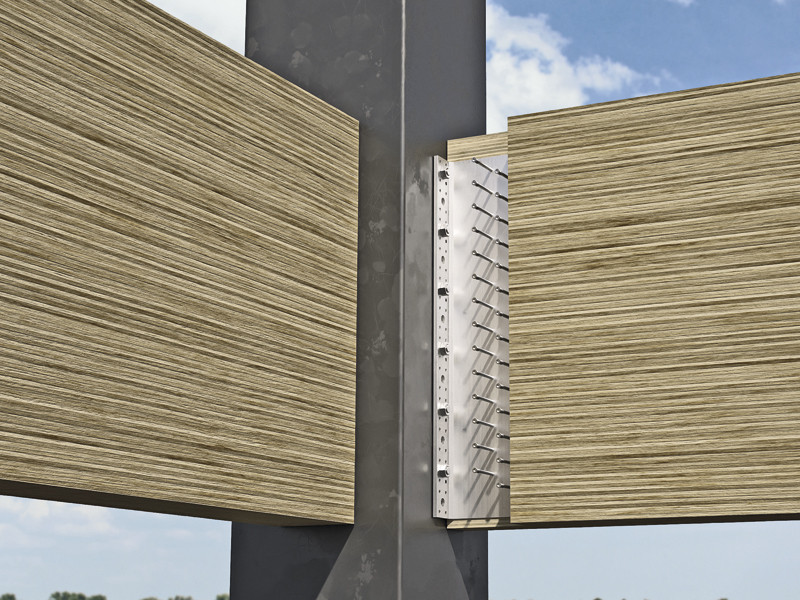

Conçu pour réaliser des assemblages en cisaillement bois-bois et bois-béton, orthogonaux ou inclinés. Idéal pour une utilisation sur bois massif et bois lamellé-collé, CLT, LVL et tout panneau à base de bois.
Documentation
Fiche technique
|
|
|---|---|
Fiche technique USA
|
|
Fiche technique CANADA
|
|
Certification ETA
|
|
| Déclaration des performances (DOP) | Télécharger |
Cahier des charges
|
|
Fichier CAO
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|

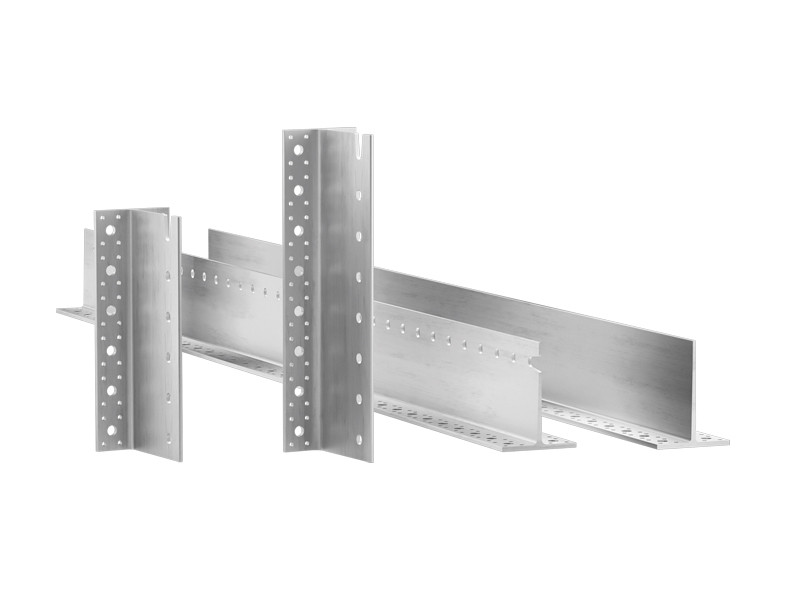

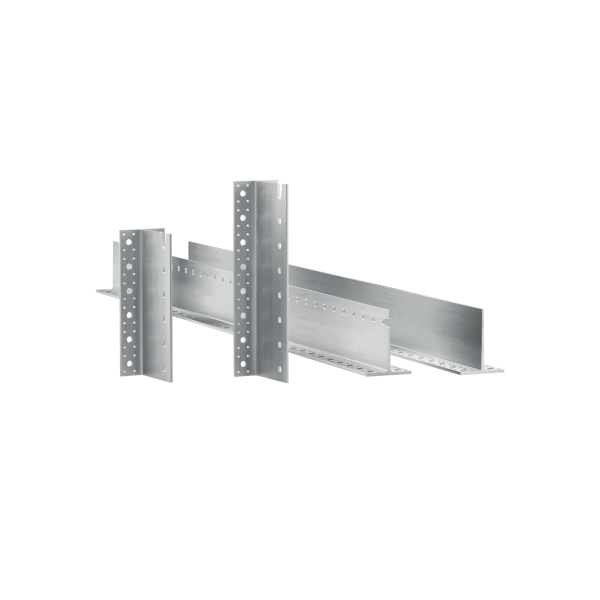

ALUMAXI AVEC TROUS
| CODE | H
[mm]
|
pcs. |
|---|---|---|
| ALUMAXI384L | 384 | 1 |
| ALUMAXI512L | 512 | 1 |
| ALUMAXI640L | 640 | 1 |
| ALUMAXI768L | 768 | 1 |
| ALUMAXI2176L | 2176 | 1 |
ALUMAXI SANS TROUS
| CODE | H
[mm]
|
pcs. |
|---|---|---|
| ALUMAXI2176 | 2176 | 1 |
Specifications
Fourniture et mise en œuvre de étrier invisible sans trous pour structures en bois, type ALUMAXI.
Marquage CE selon ETA 09/0361
Domaines d’utilisation :
– Assemblages bois-bois et bois-béton
Matériau :
– Plaque tridimensionnelle perforée en alliage d’aluminium
Géométrie :
– H (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
Produits connexes
-
JIG ALU STA
GABARIT DE PERÇAGE POUR ALUMIDI ET ALUMAXI
-
STA
BROCHE LISSE
-
TAPS
BOUCHONS EN BOIS
-

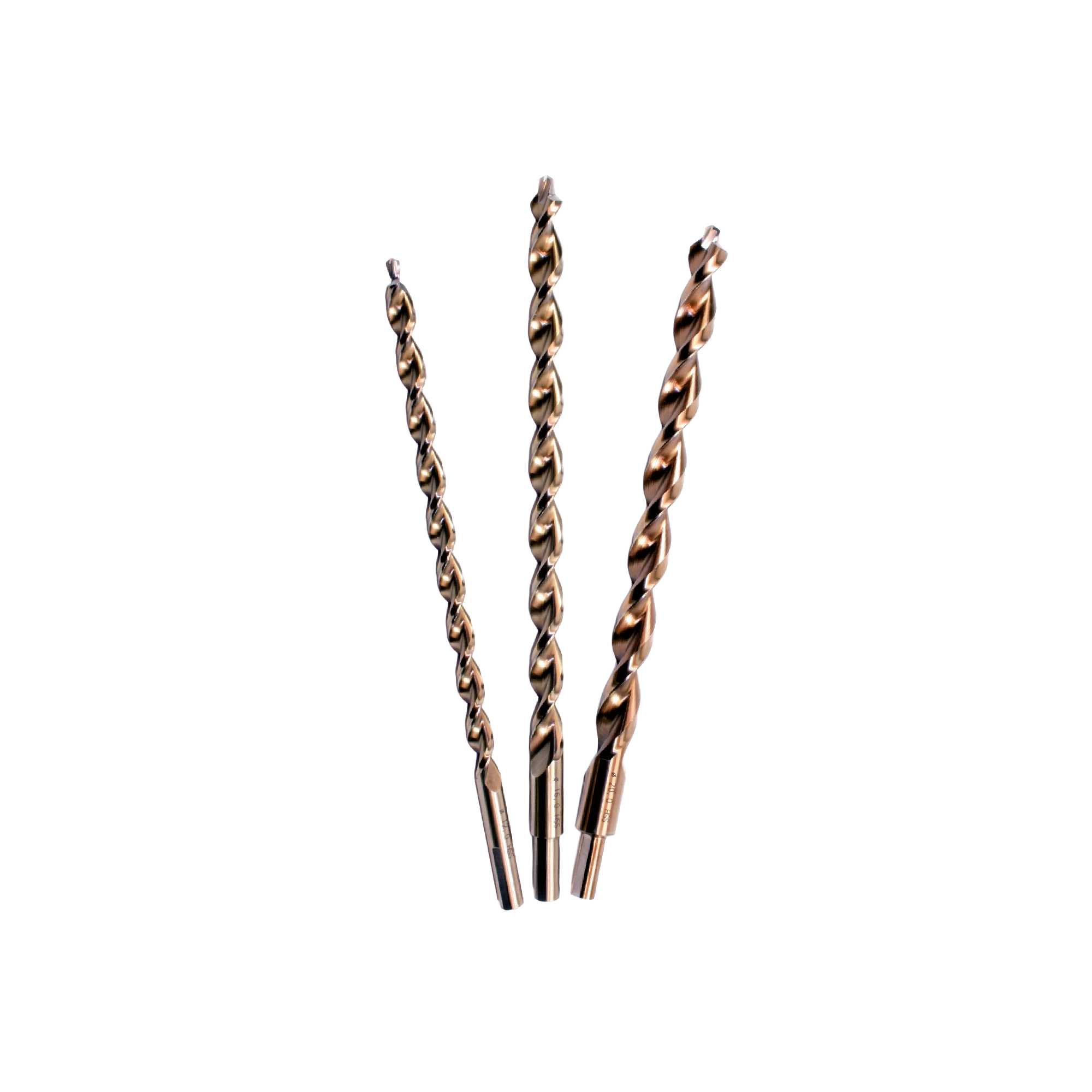

SNAIL ALU-WOOD
