CONNECTEUR CACHÉ DÉMONTABLE
DISC FLAT
DISC FLAT est le connecteur caché démontable, idéal pour la réalisation d’assemblages en cisaillement et de connexions en traction entre éléments en bois.
Le serrage des éléments par tige passante garantit une résistance à l’effort tranchant et à la traction.
Video
DISC FLAT, LE CONNECTEUR DÉMONTABLE UNIVERSEL POUR DES ASSEMBLAGES INVISIBLES

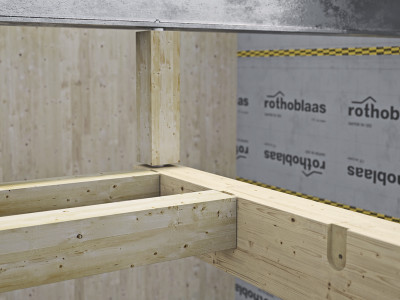

La pose sur place de DISC FLAT est simple et rapide, grâce à un serrage possible après le montage. Il s’utilise aussi sur des structures temporaires, son système de tige passante permet un démontage facile.

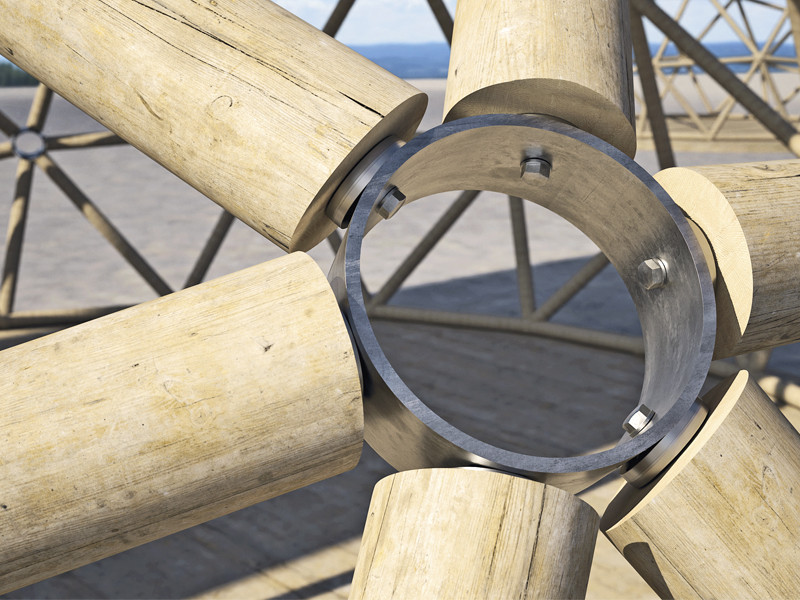

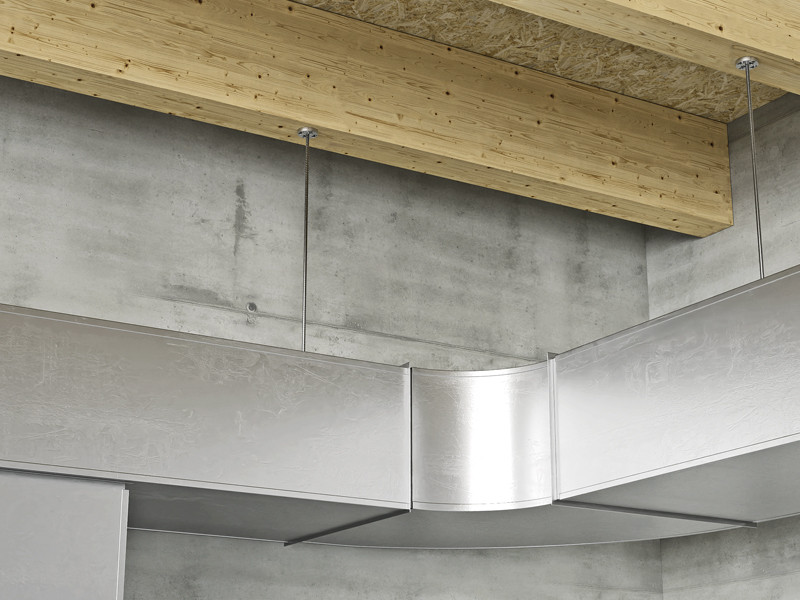

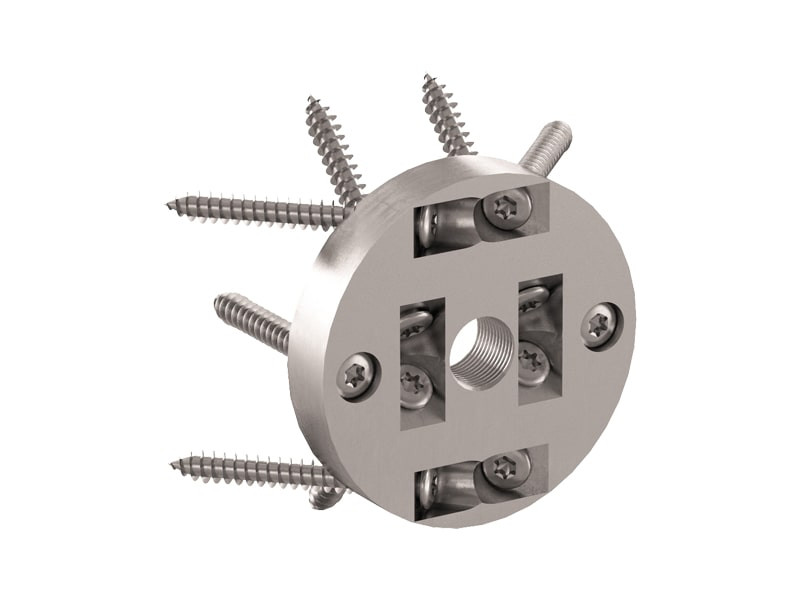

Ce connecteur « jolly » se fixe à l’aide de vis spécifiques sur n’importe quel point d’un élément structurel en bois et dispose d’un trou fileté, prévu pour des boulons, tiges filetées ou ancrages filetés pour béton. Il permet de fixer un élément structurel en bois sur n’importe quel autre élément structurel, au moyen d’un simple connecteur fileté.

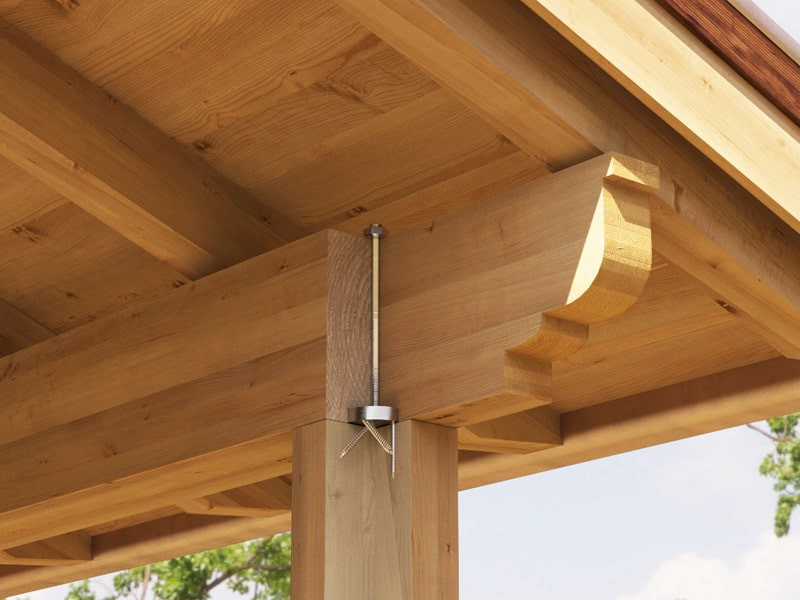

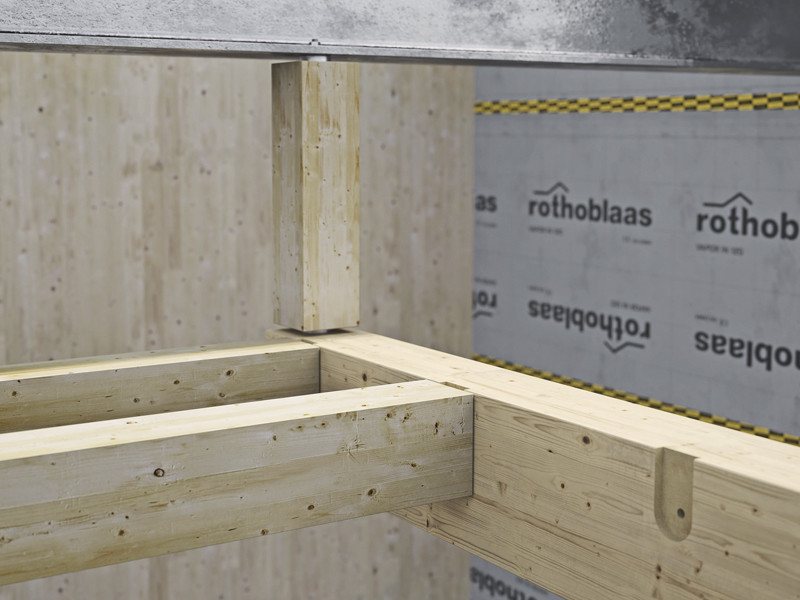

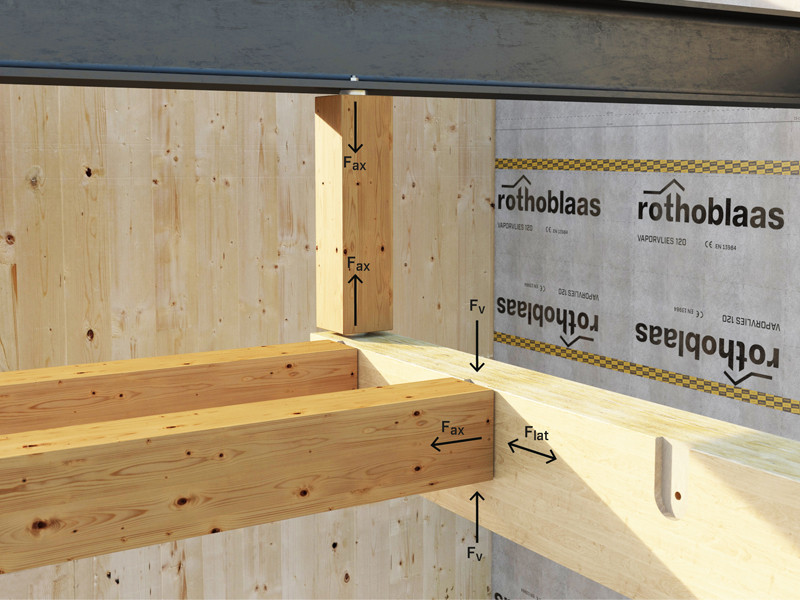

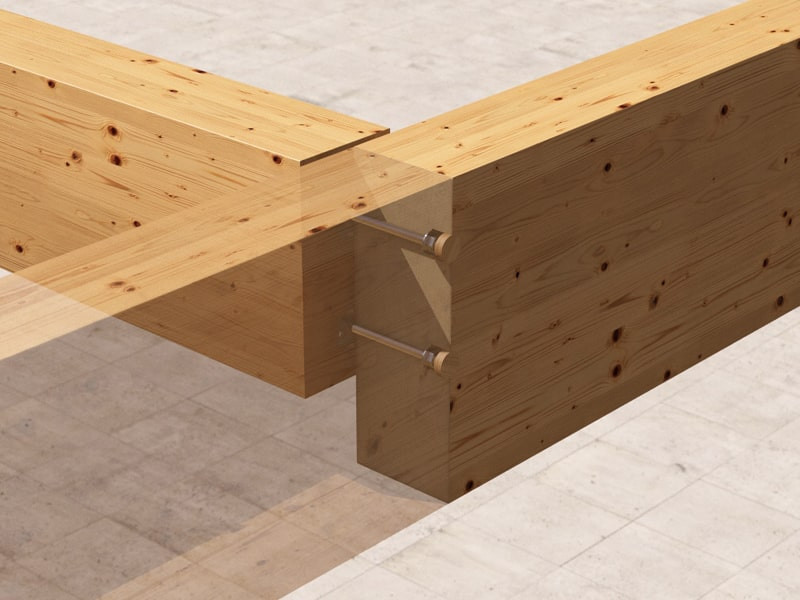

Avec DISC FLAT, vous pouvez réaliser des assemblages complètement invisibles, en garantissant un rendu esthétique harmonieux. Il est conçu pour des assemblages en cisaillement et traction bois-bois dans tous les axes de la poutre secondaire. En acier au carbone électrozingué, il est idéal pour une application sur bois massif et lamellé-collé, CLT, LVL et panneaux à base de bois. Marquage CEselon ETA.
Documentation
Fiche technique
|
|
|---|---|
Certification ETA
|
|
| Déclaration des performances (DOP) | Télécharger |
Fichier CAO
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|

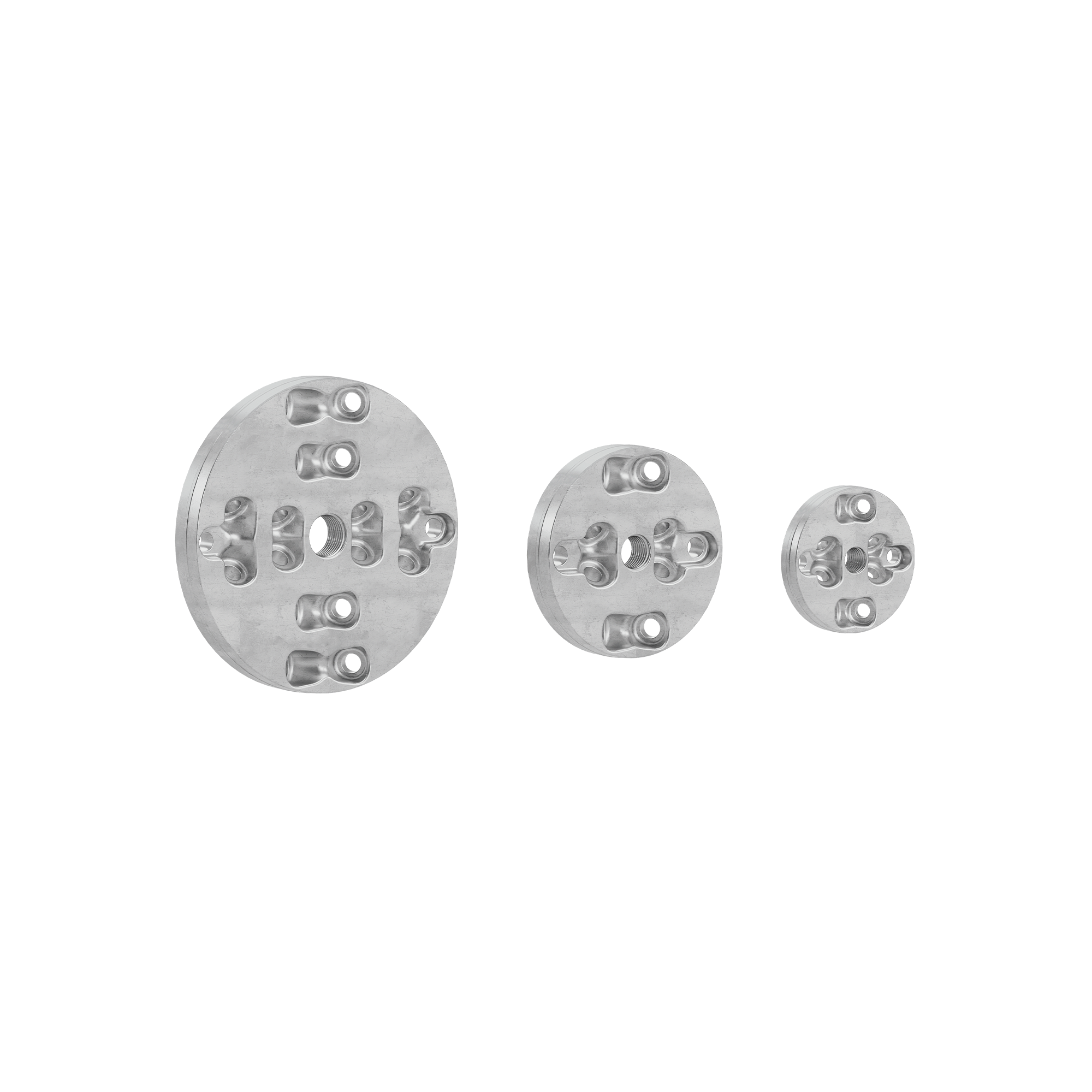

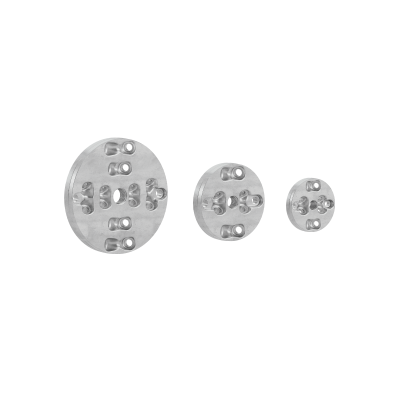

DISC FLAT
| CODE | d
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|

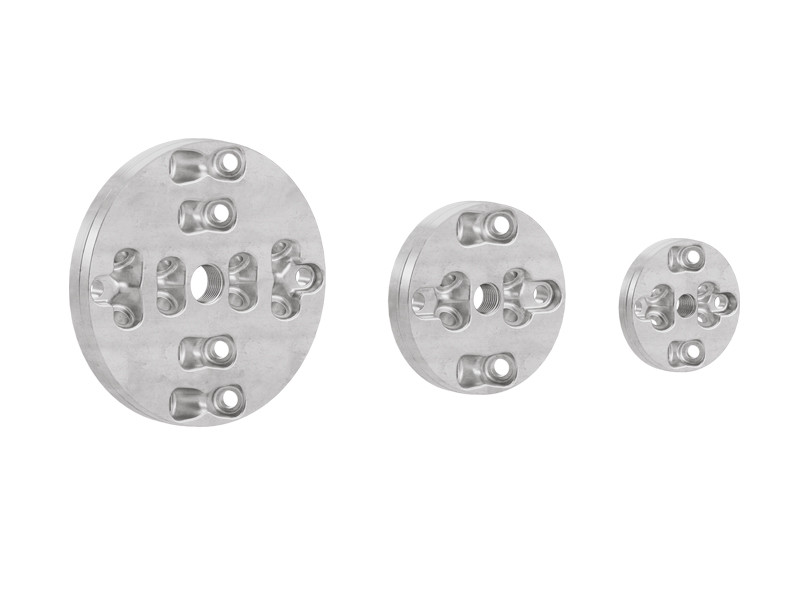

| DISCF55 | Ø55 | 10 | 20 |
| DISCF80 | Ø80 | 15 | 10 |
| DISCF120 | Ø120 | 15 | 5 |
Specifications
Fourniture et mise en œuvre de connecteur caché démontable, type DISC FLAT.
Marquage CE selon ETA 19/0706
Domaines d’utilisation :
– Assemblage bois-bois
Matériau :
– Plaque tridimensionnelle perforée en acier au carbone électrozingué
Géométrie :
Équerre :
– H (mm) = :
– Plaque base (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
