CONNECTEUR À ACCROCHE CACHÉ BOIS-BÉTON
LOCK C
LOCK C est le connecteur caché en alliage d'aluminium pour la réalisation d’assemblages bois-béton , facile à installer. Le système à accroche est idéal pour un retrait rapide des poutres en bois pour tout besoin saisonnier.
Video
LOCK C, LA PLAQUE D’ACCROCHE POUR DES ASSEMBLAGES BOIS-BÉTON

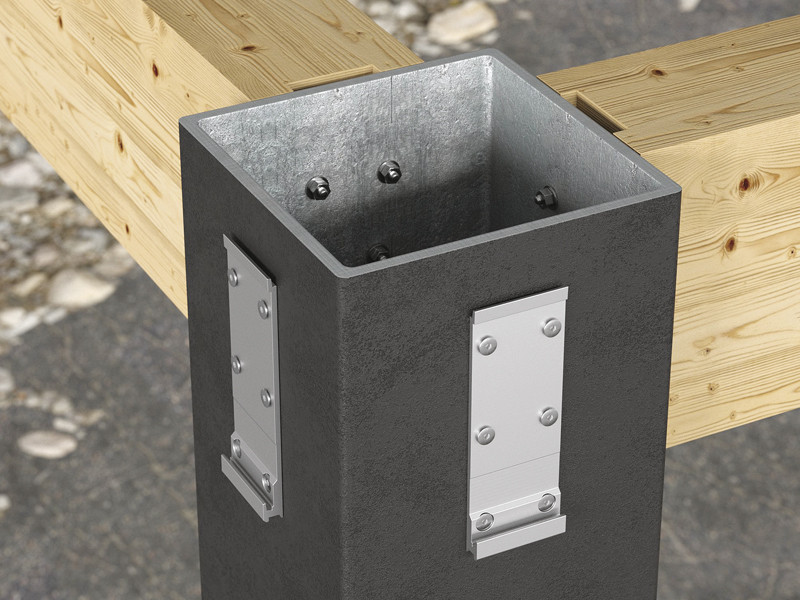

L’installation sur béton est rapide grâce à la fixation par ancrages à visser côté béton et par vis autoforeuses côté bois.

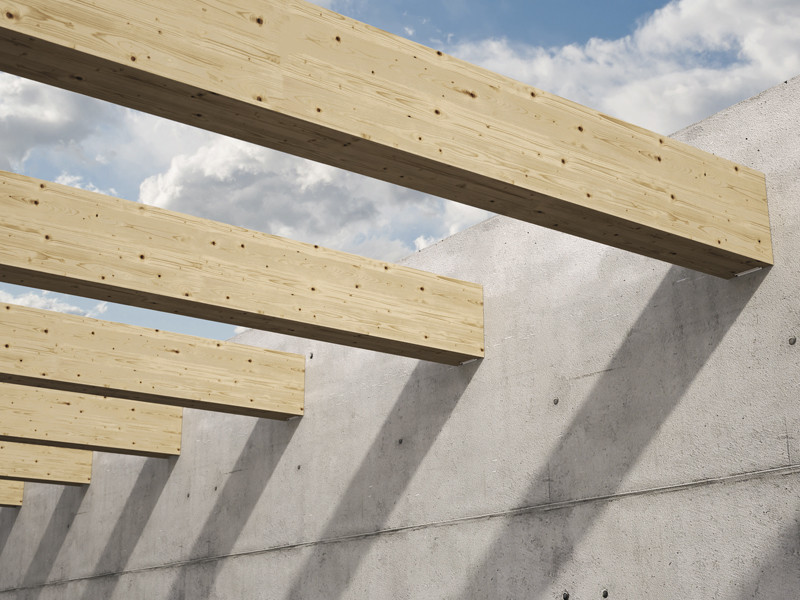

La fixation sur béton résulte cachée. S’il est installé sans fraisage, il génère une ombre en perspective esthétiquement valorisante.

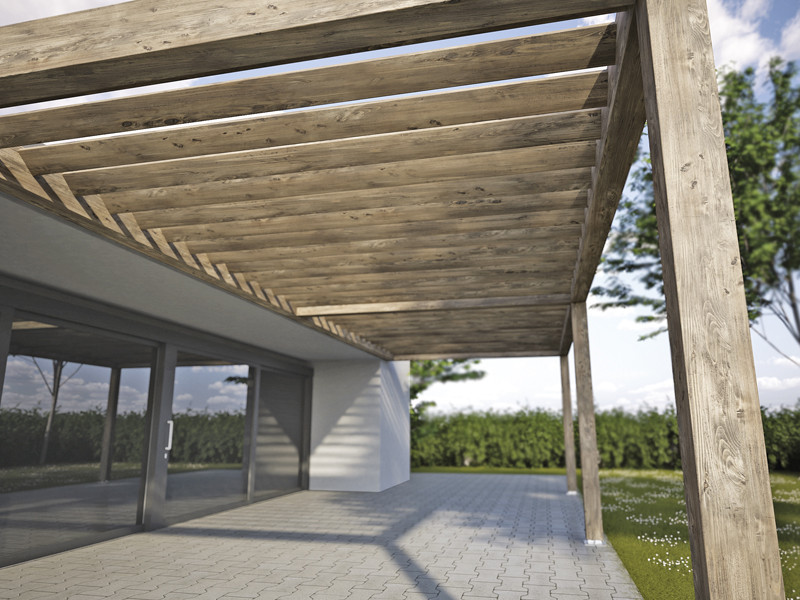

Réalisée en alliage d’aluminium, la plaque cachée LOCK C est idéale pour la restauration ou la rénovation de bâtiments existants, ainsi que pour la réalisation de couvertures ou pergolas à proximité de supports en béton.
En alliage d’aluminium, il peut être utilisé pour des assemblages en cisaillement bois-béton sur bois massif et lamellé-collé, CLT et LVL.
Documentation
Fiche technique
|
|
|---|---|
LOCK: Choix du connecteur et guide pour la durabilité
|
|
Certification ETA
|
|
| Déclaration des performances (DOP) | Télécharger |
Fichier CAO
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|

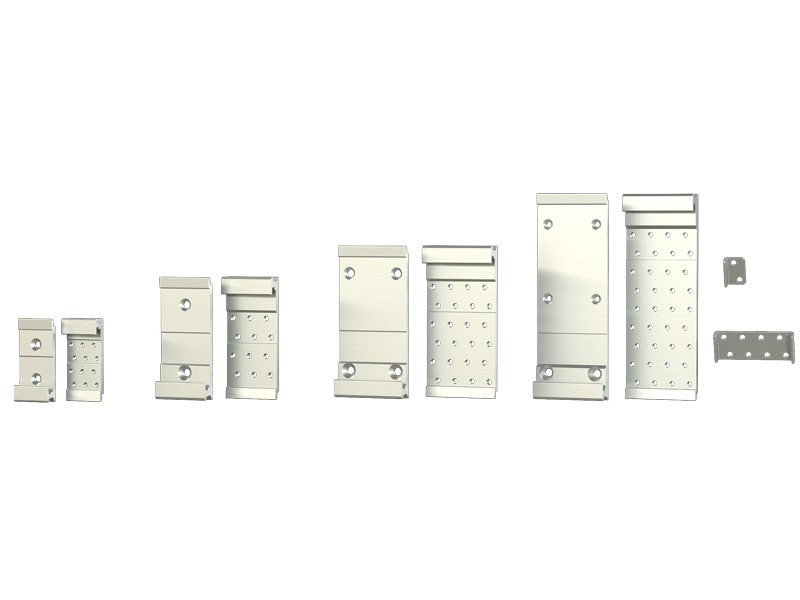

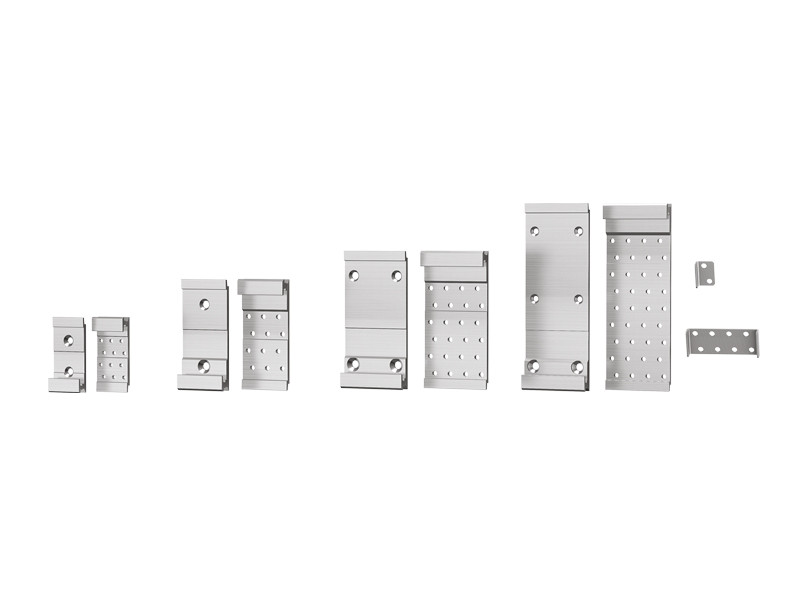

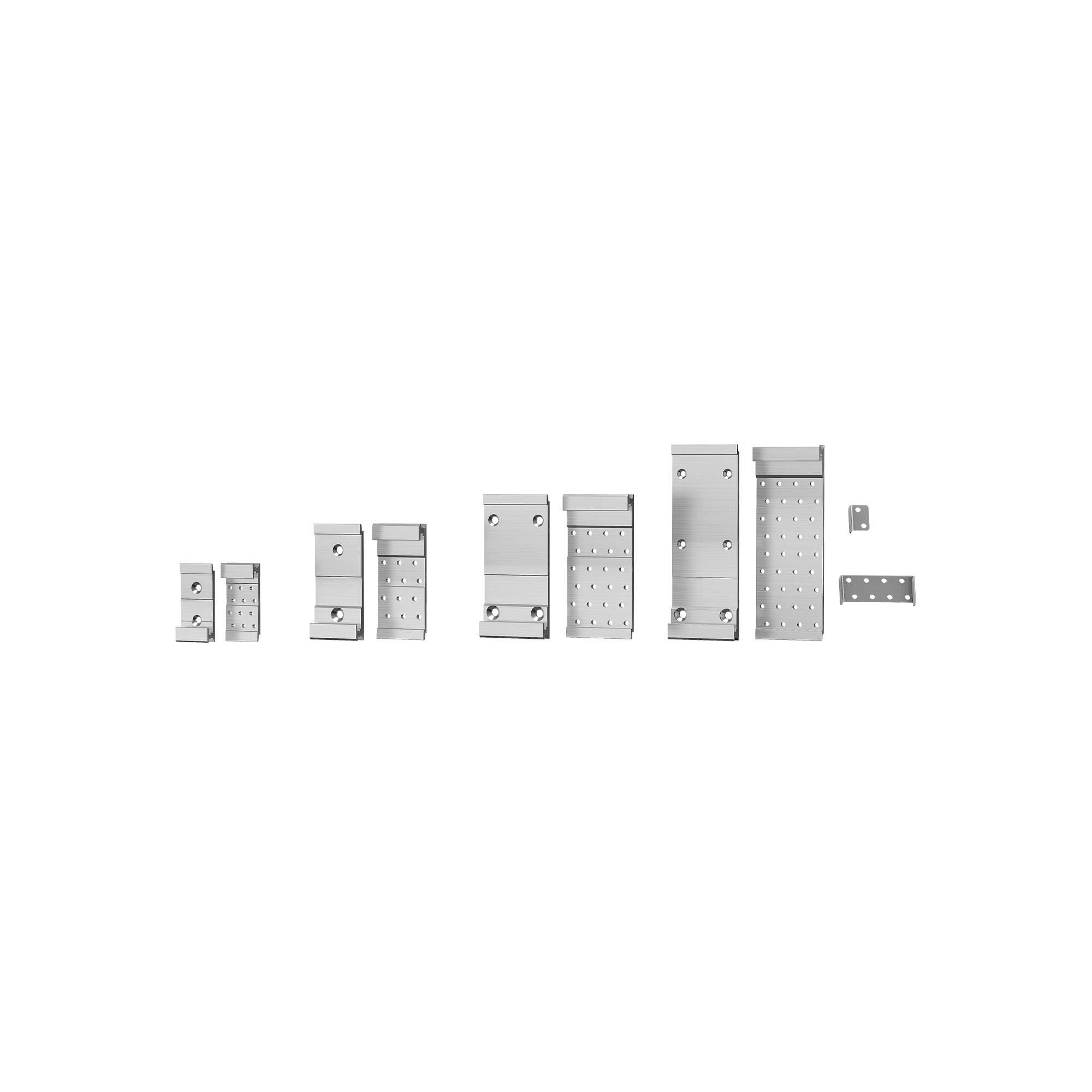

LOCK C
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| LOCKC53120 | 52.5 | 120 | 20 | 25 |
| LOCKC75175 | 75 | 175 | 22 | 12 |
| LOCKC100215 | 100 | 215 | 22 | 8 |
| LOCKC100290 | 100 | 290 | 22 | 10 |
LOCK STOP
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| LOCKSTOP5 | 19 | 27.5 | 1.5 | 100 |
| LOCKSTOP7 | 26.5 | 38 | 1.5 | 50 |
| LOCKSTOP75 | 81 | 40 | 2.5 | 20 |
| LOCKSTOP100 | 106 | 40 | 2.5 | 20 |
Specifications
Fourniture et mise en œuvre de connecteur à accroche caché bois-béton, type LOCK C.
Marquage CE selon ETA 19/0831
Domaines d’utilisation :
– Assemblages bois-béton
Matériau :
– Plaque tridimensionnelle perforée en alliage d’aluminium
Géométrie :
Équerre :
– H (mm) = :
– Plaque base (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
