CONNECTEUR À ACCROCHE CACHÉ BOIS - BOIS
LOCK T MINI

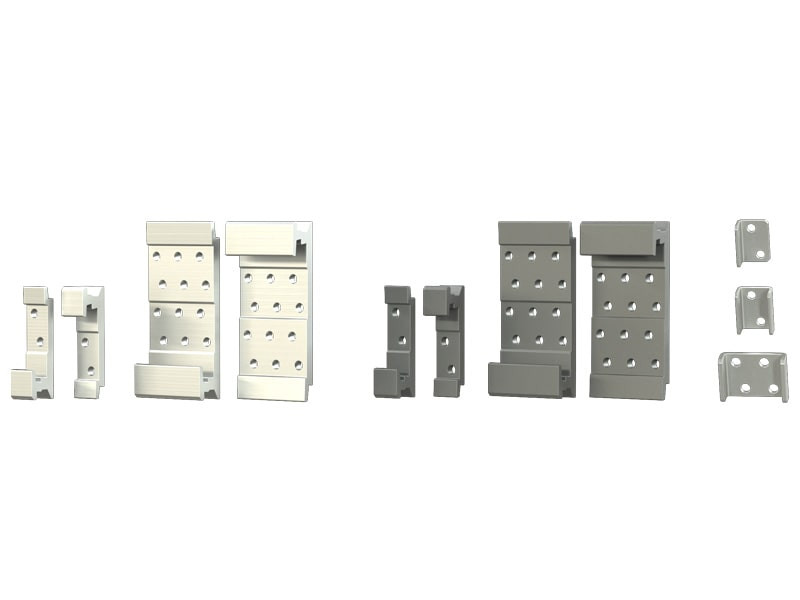

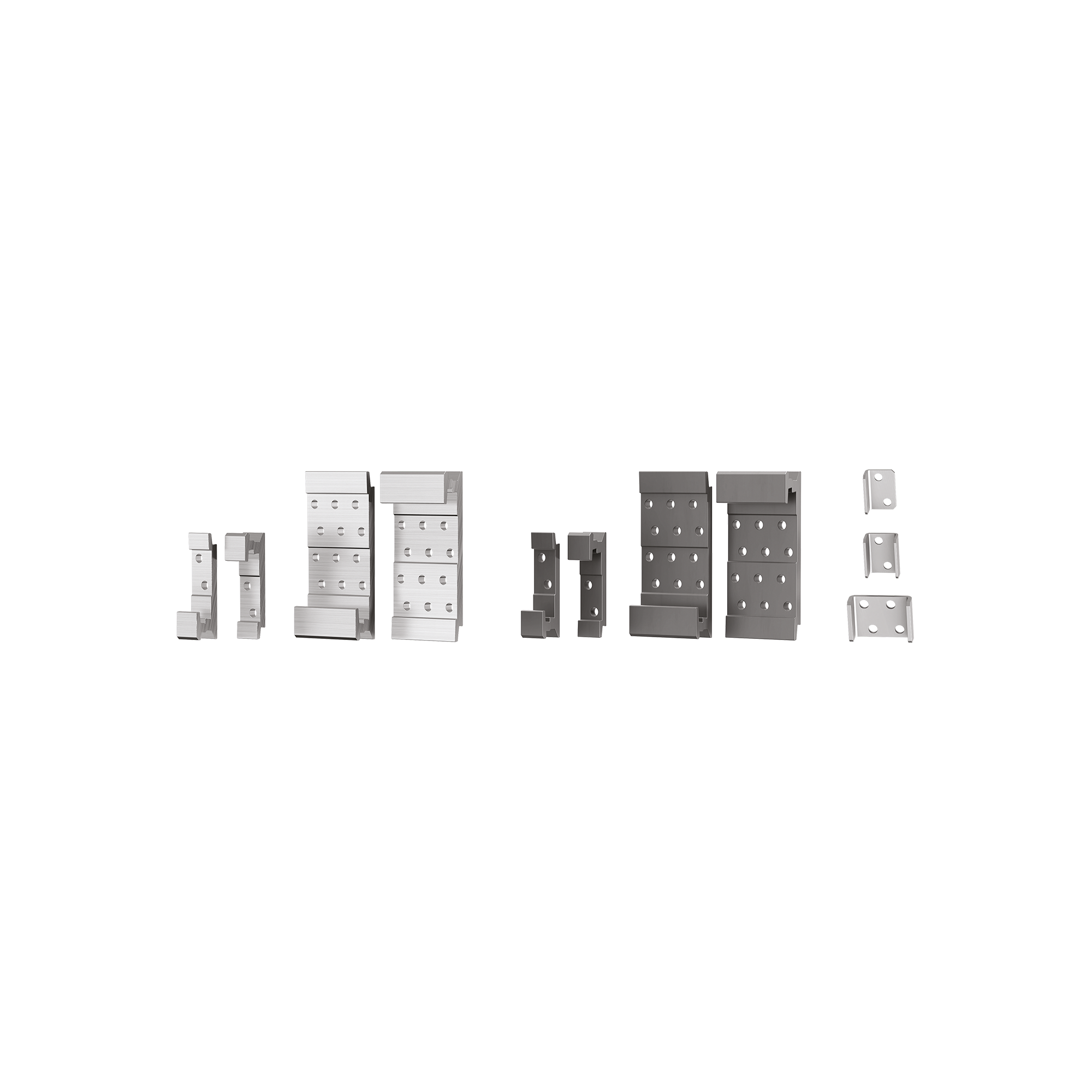

LOCK T MINI est l’innovante plaque d’accroche pour des assemblages bois-bois complètement cachés.
Facilement démontable, il est idéal pour la réalisation de petites structures temporaires et est utilisable en version invisible, également avec des éléments de section réduite.
Idéal pour les petites structures, gazébos et mobiliers, aussi bien à l’intérieur qu’à l’extérieur.
Video
**LOCK T MINI : PUISSANT, FIABLE, AMOVIBLE, IDEAL POUR LES ENVIRONNEMENTS AGRESSIFS. **

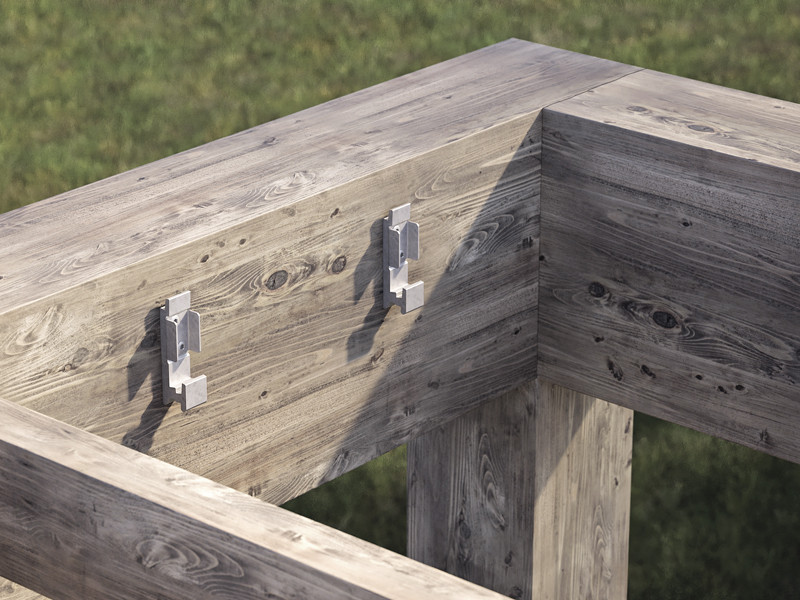

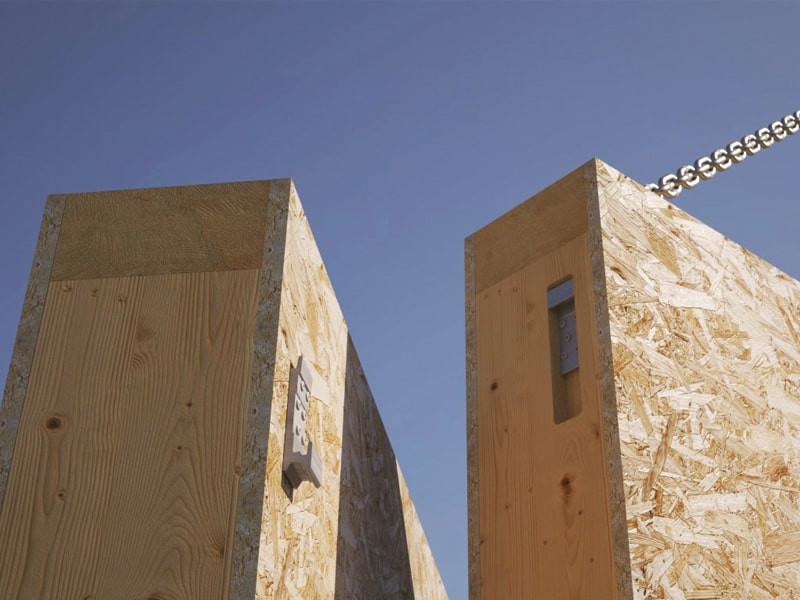

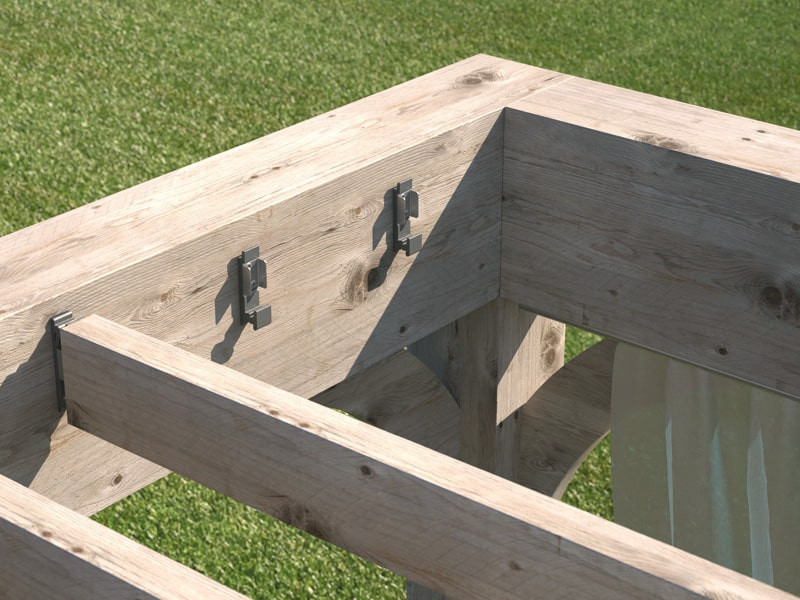

LOCK T MINI consiste en une plaque perforée tridimensionnelle en alliage d’aluminium. Il offre une excellente tolérance de montage et peut être posé dans de multiples configurations : avec fraisage dans l'élément principal ou dans la poutre secondaire pour une installation invisible, ou sans coupes spéciales pour une installation apparente.

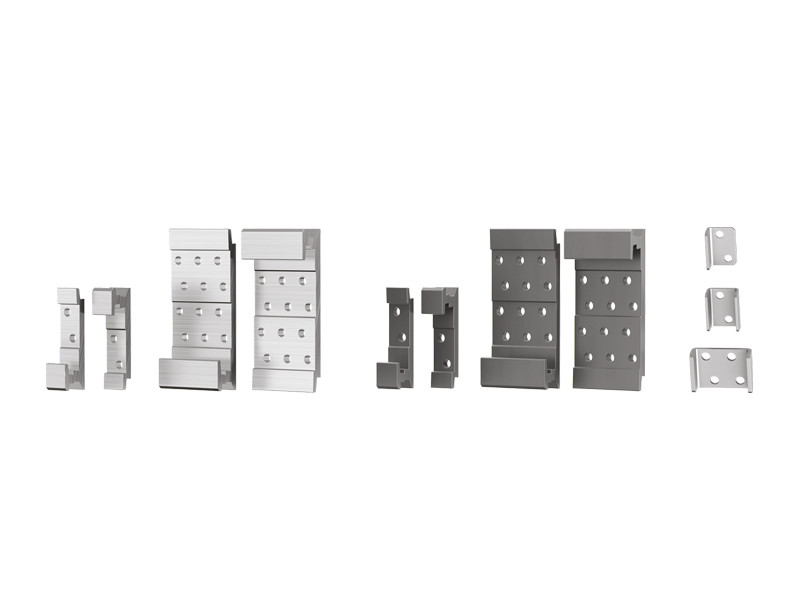

La plaque d'accroche LOCK T MINI pour assemblages bois-bois est disponible en deux versions : standard ou EVO, peinte dans une couleur noire graphite exclusive. Les deux versions peuvent être utilisées avec trois variétés de vis : en acier inoxydable martensitique, en acier au carbone et avec revêtement C4 EVO. La combinaison idéale du connecteur et de la vis répond à tous les besoins de fixation, pensez aux environnements agressifs ou à la présence de bois agressifs contenant du tanin, comme le châtaignier et le chêne.
Les plaques de blocage latérales LOCK STOP et la vis verticale anti-arrachement permettent d'avoir dans chaque configuration des résistances certifiées dans toutes les directions.
L’assemblage avec fraisage dans l’élément principal permet de répondre aux exigences de résistance au feu.

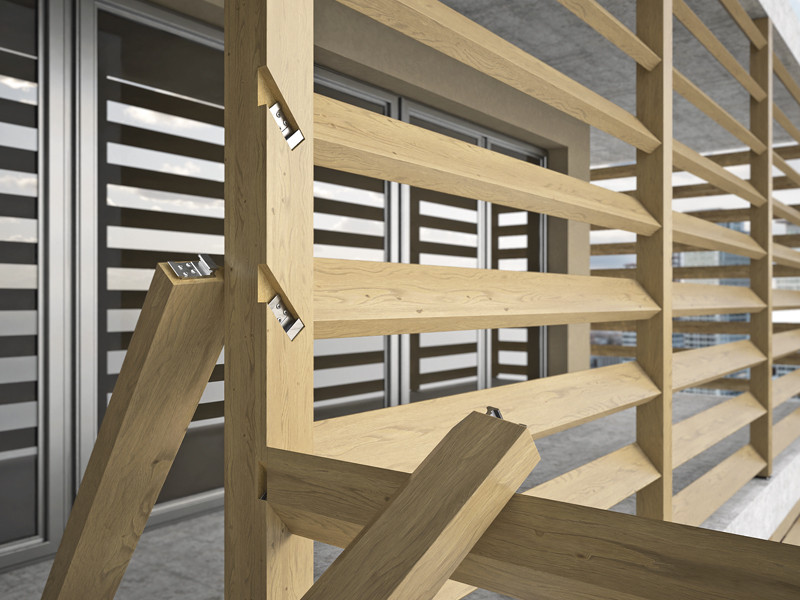

Grâce au montage avec un seul type de vis, l’installation de LOCK T MINI est facile et rapide. Les deux parties du connecteur peuvent être pré-installées sur les éléments en bois hors-ouvrage, sans la réalisation de fixations nécessaires sur le chantier.
Documentation
Fiche technique
|
|
|---|---|
LOCK: Choix du connecteur et guide pour la durabilité
|
|
Fiche technique USA
|
|
Certification ETA
|
|
| Déclaration des performances (DOP) | Télécharger |
Fichier CAO
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|
|
LOCK Calculator – Spreadsheet according to Eurocode 1995
|
|
LOCK Calculator – Spreadsheet according to NDS (USA building code)
|
LOCK T MINI
| CODE | B
[mm]
|
H
[mm]
|
P
[mm]
|
pcs. |
|---|---|---|---|---|
| LOCKT1880 | 17.5 | 80 | 20 | 50 |
| LOCKT3580 | 35 | 80 | 20 | 50 |
| LOCKT35100 | 35 | 100 | 20 | 50 |
| LOCKT35120 | 35 | 120 | 20 | 25 |
| LOCKT53120 | 52.5 | 120 | 20 | 25 |
LOCK T MINI EVO
| CODE | B
[mm]
|
H
[mm]
|
P
[mm]
|
pcs. |
|---|---|---|---|---|
| LOCKTEVO1880 | 17.5 | 80 | 20 | 50 |
| LOCKTEVO3580 | 35 | 80 | 20 | 50 |
| LOCKTEVO35100 | 35 | 100 | 20 | 50 |
| LOCKTEVO35120 | 35 | 120 | 20 | 25 |
| LOCKTEVO53120 | 52.5 | 120 | 20 | 25 |
LOCK STOP
| CODE | B
[mm]
|
H
[mm]
|
P
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| LOCKSTOP5 | 19 | 27.5 | 13 | 1.5 | 100 |
| LOCKSTOP5U | 21.5 | 27.5 | 13 | 1.5 | 50 |
| LOCKSTOP35 | 41 | 28.5 | 13 | 2.5 | 50 |
Specifications
Fourniture et mise en œuvre de connecteur à accroche caché bois-bois, type LOCK T MINI.
Marquage CE selon ETA 19/0831
Domaines d’utilisation :
– Assemblage bois-bois
Matériau :
– Plaque tridimensionnelle perforée en alliage d’aluminium
Géométrie :
Équerre :
– H (mm) = :
– Plaque base (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
