CONNECTEUR À ACCROCHE CACHÉ BOIS - BOIS
UV T

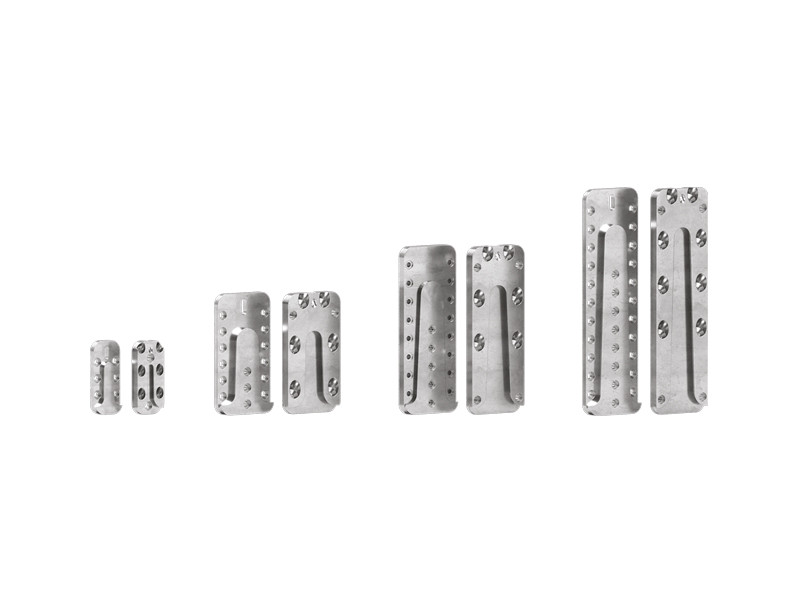

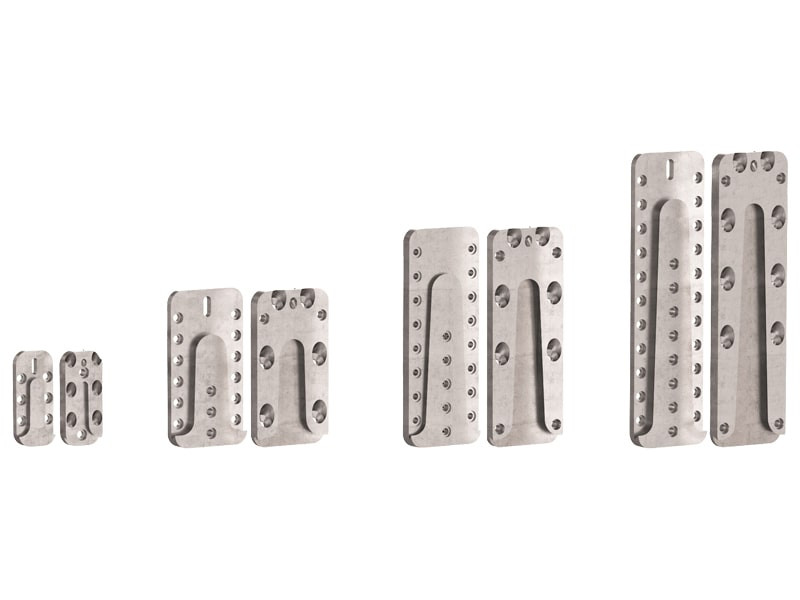

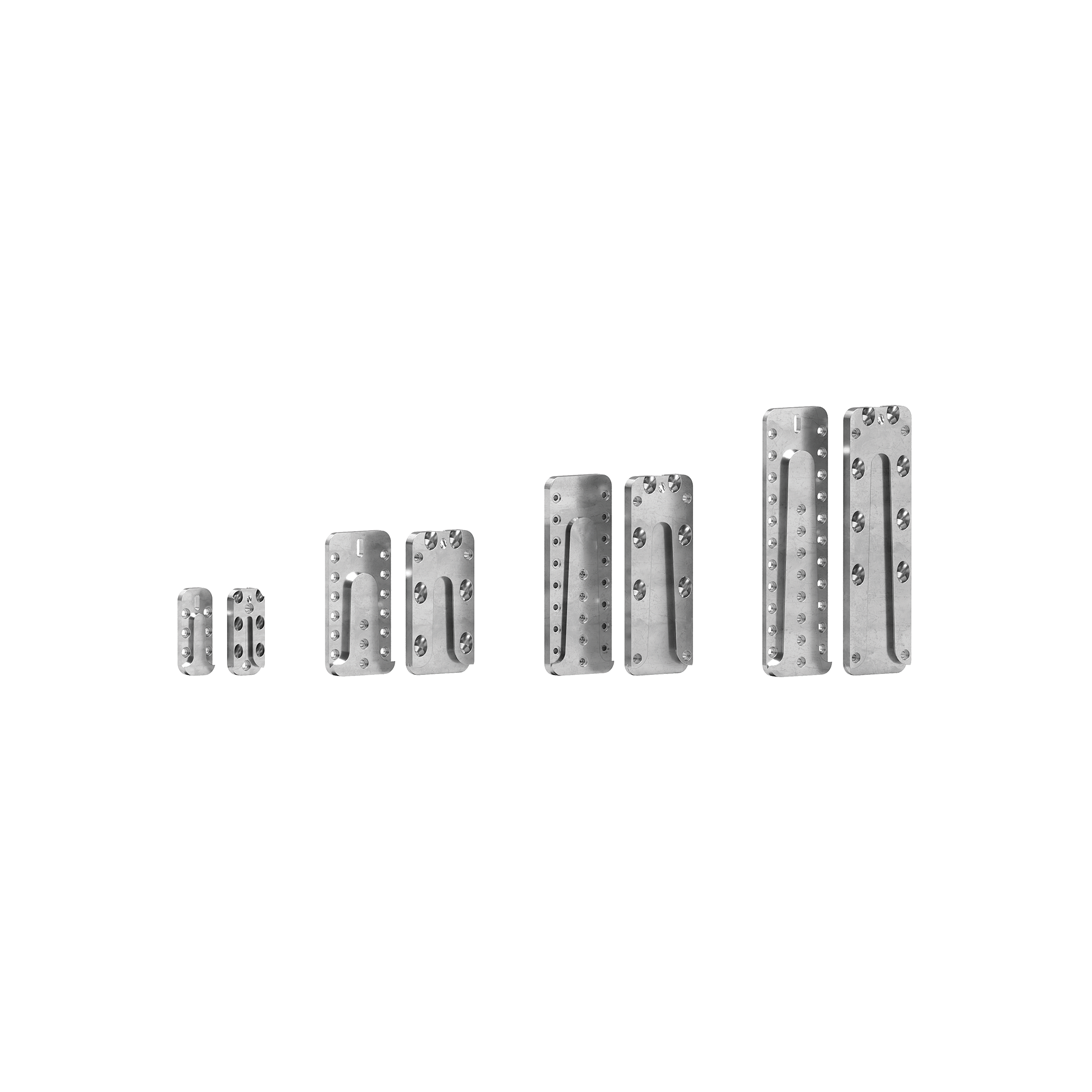

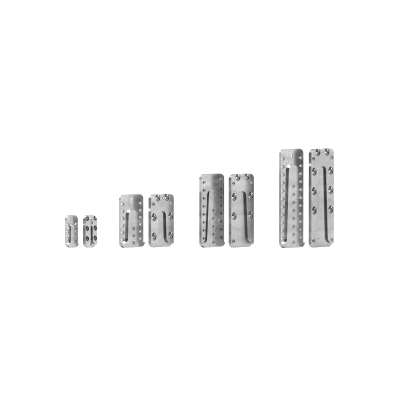

Système d’assemblage à accroche, rapide à installer et à démonter, idéal pour la réalisation de structures temporaires. Il est disponible en cinq versions, pour s’adapter à la poutre secondaire et à la charge appliquée. Résistances supérieures à 60 kN.

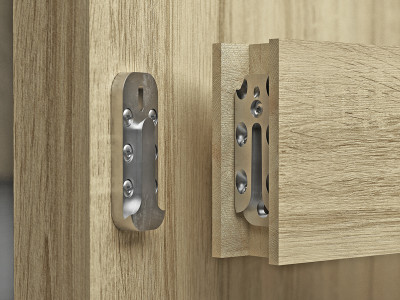

UV-T, le connecteur caché pour des assemblages amovibles bois-bois.
Video
Résistances certifiées dans toutes les directions de charge, pour une fixation sûre également en présence de forces latérales, axiales et de levage, telles que les séismes ou le vent.

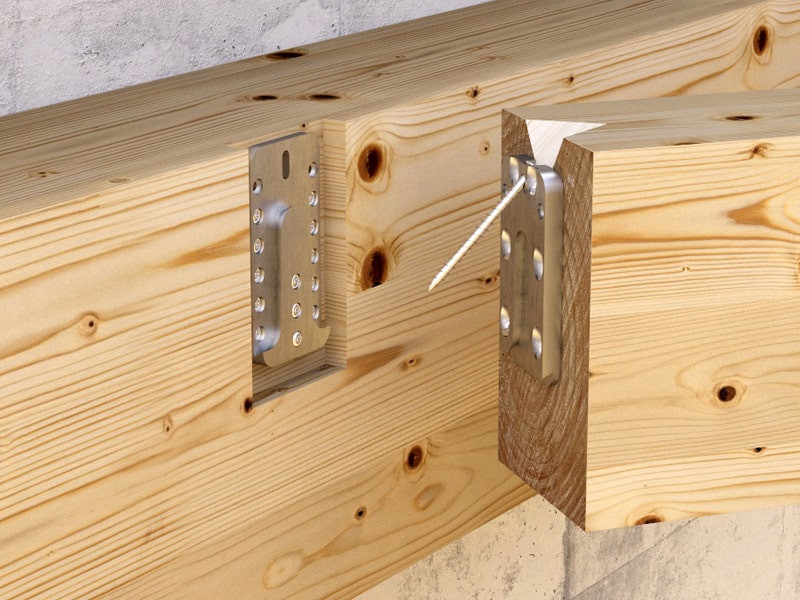

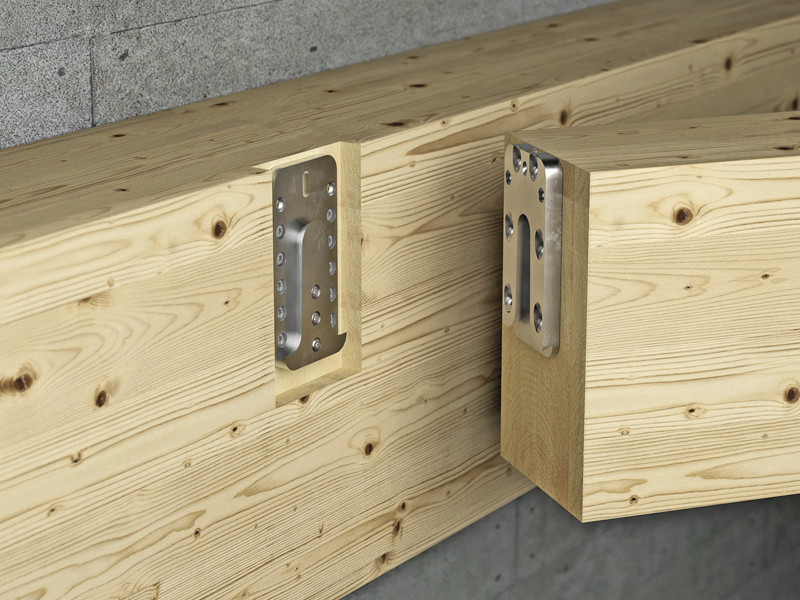

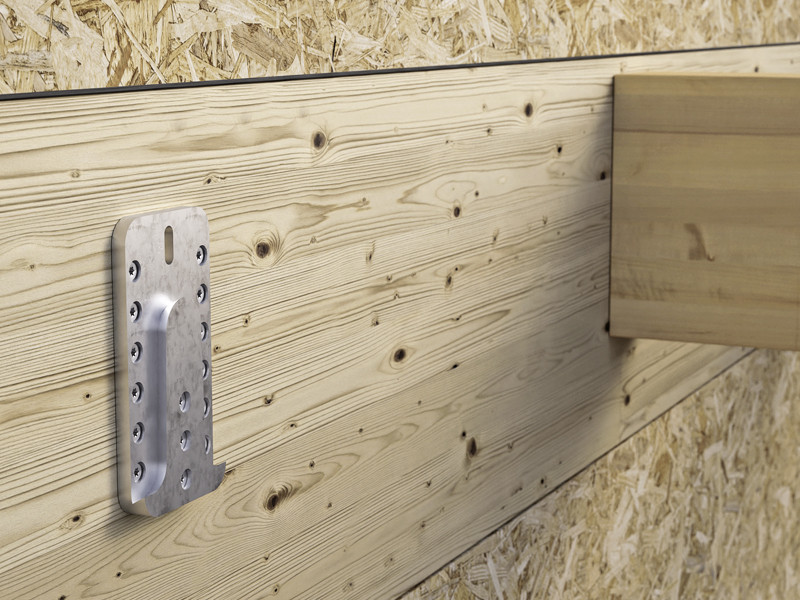

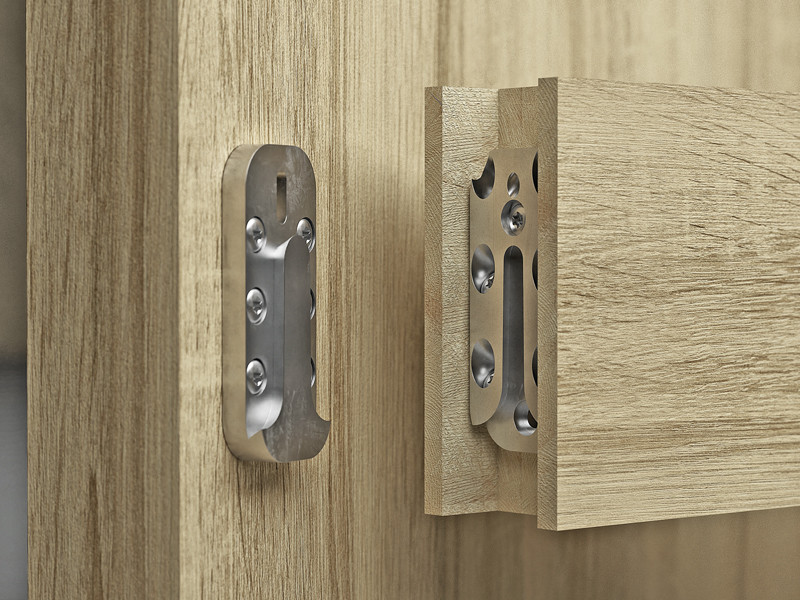

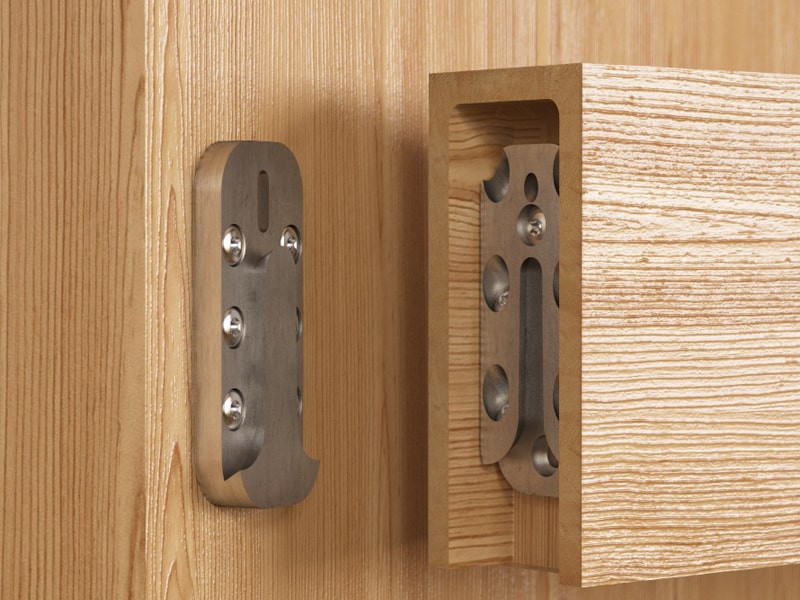

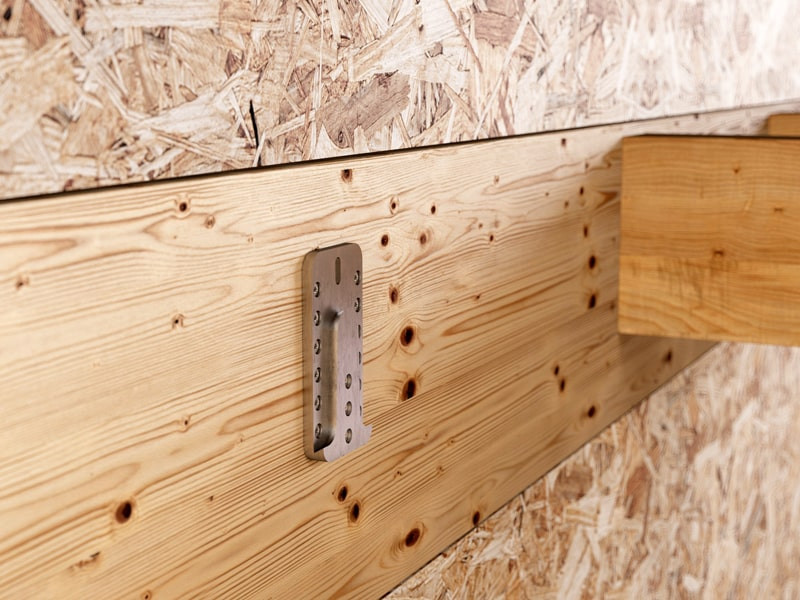

La plaque tridimensionnelle perforée en alliage d’aluminium est idéale pour la réalisation d’assemblages en cisaillement bois-bois et d’applications requérant une résistance dans toutes les directions; elle est également adaptée à une utilisation sur bois massif et lamellé-collé, CLT et LVL.
Documentation
Fiche technique
|
|
|---|---|
Fiche technique USA
|
|
| Déclaration des performances (DOP) | Télécharger |
Fichier CAO
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|
UV T
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| UVT3070 | 30 | 70 | 16 | 25 |
| UVT4085 | 40 | 85 | 16 | 25 |
| UVT60115 | 60 | 115 | 16 | 25 |
| UVT60160 | 60 | 160 | 16 | 10 |
| UVT60215 | 60 | 215 | 16 | 10 |
Specifications
Fourniture et mise en œuvre de connecteur à accroche caché bois-bois, type UV-T.
Marquage CE selon ETA
Domaines d’utilisation :
– Assemblage bois-bois
Matériau :
– Plaque tridimensionnelle perforée en alliage d’aluminium
Géométrie :
Équerre :
– H (mm) = :
– Plaque base (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
