PIED DE POTEAU EN « T »
F70

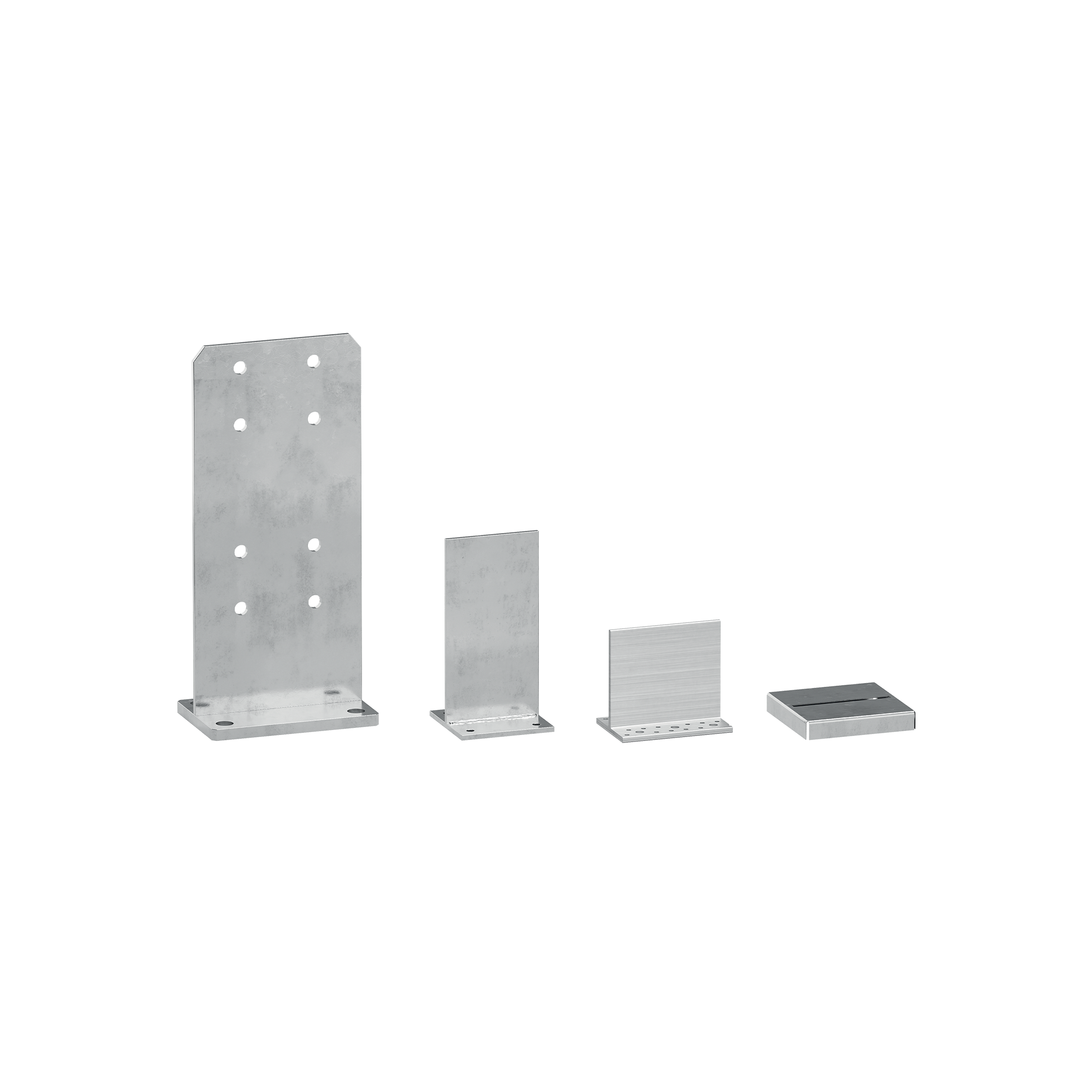

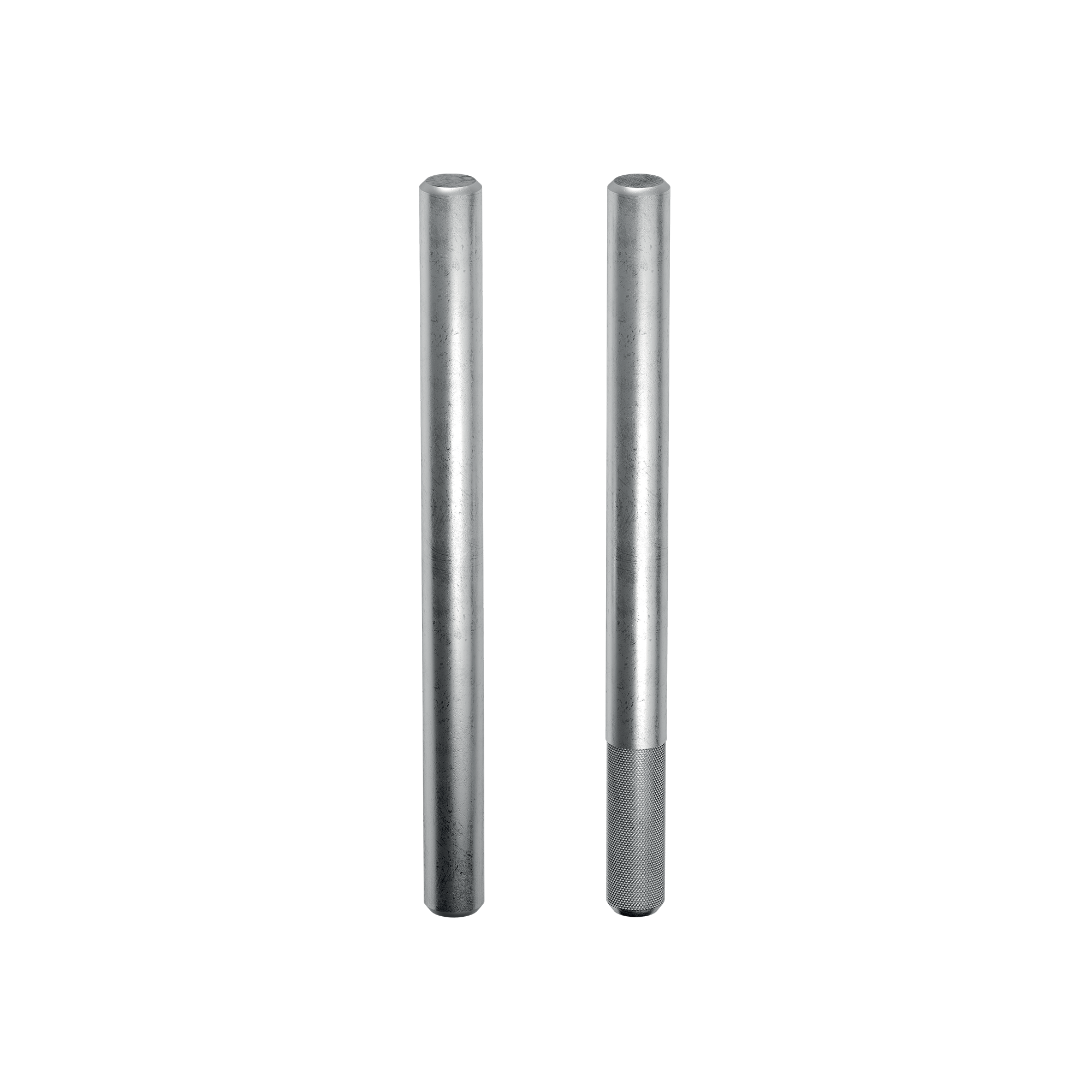

F70 est un pied de poteau invisible conçu pour accueillir des poteaux de toutes les dimensions. Il est disponible en deux versions : sans trous, à utiliser avec des broches autoforeuses SDB; avec trous, à utiliser avec des broches lisses ou des boulons.
Video

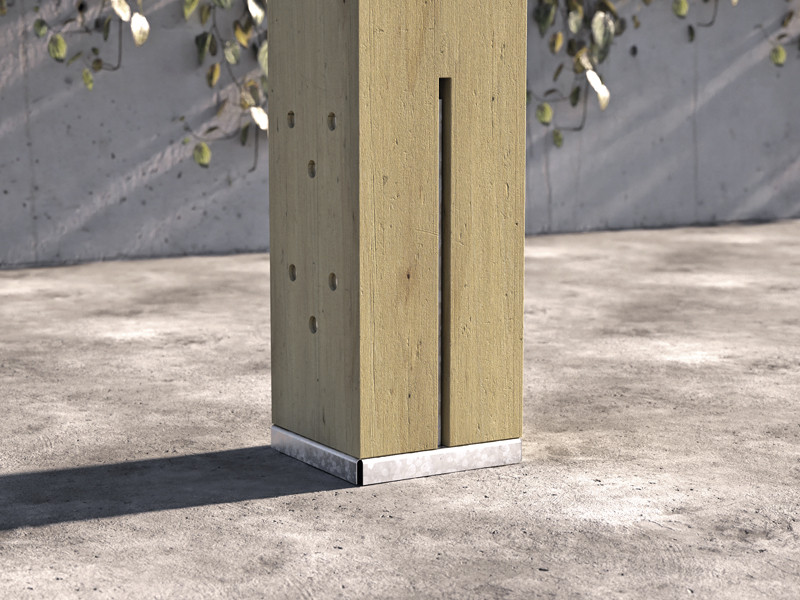

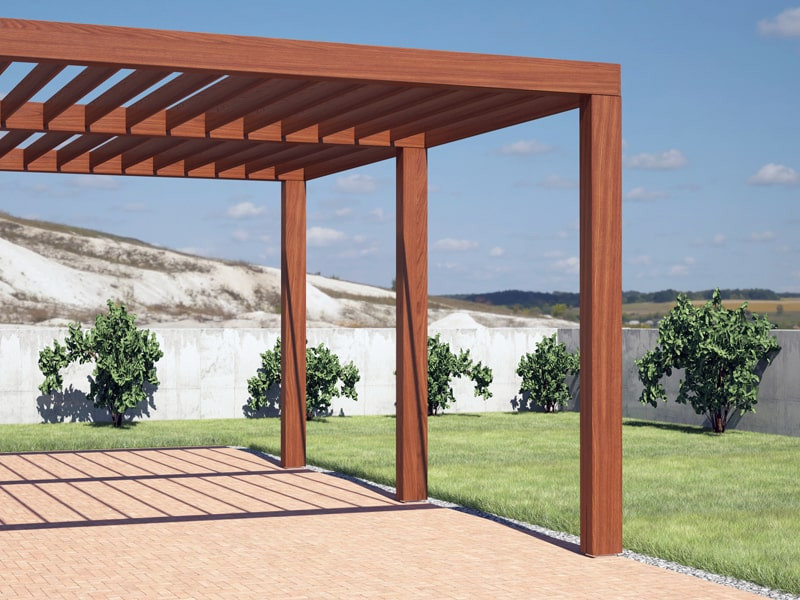

Pied de poteau invisible F70 : rendu esthétique et adaptabilité aux colonnes de toutes dimensions

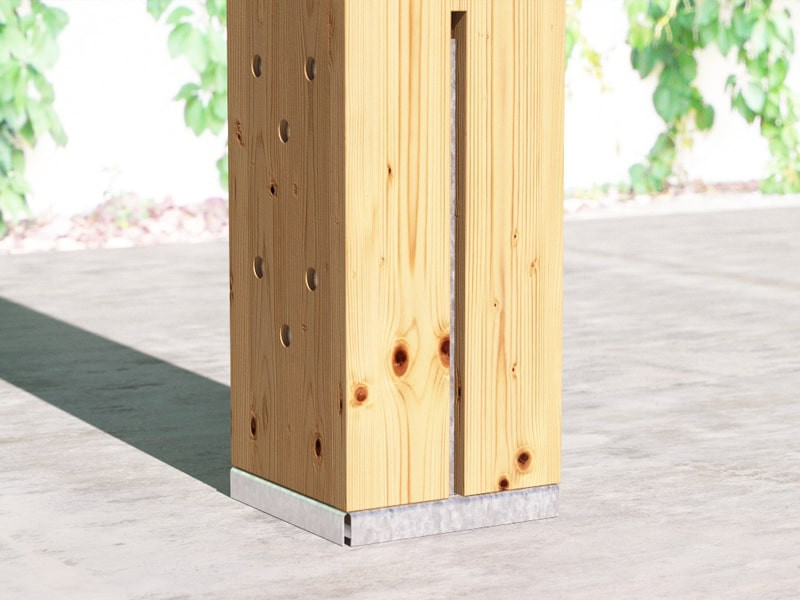

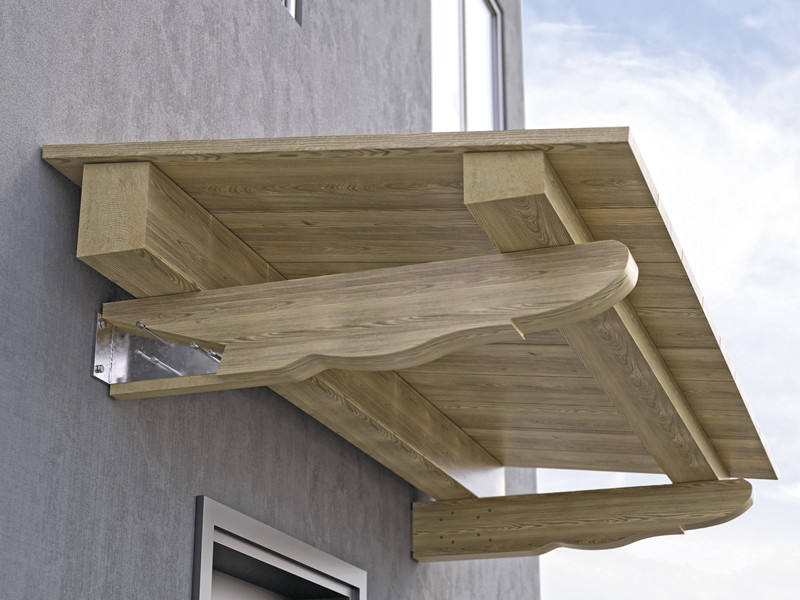

La lame intérieure du pied de poteau F70 permet de réaliser un assemblage totalement invisible, pour un rendu esthétique parfait. Le pied de poteau F70 résiste au moment fléchissant pour la réalisation de nœuds de semi-encastrement à la base.
Différents degrés de résistance peuvent être obtenus selon la configuration d’assemblage choisie. Les différentes configurations de fixation sont toutes calculées et certifiées selon ETA.

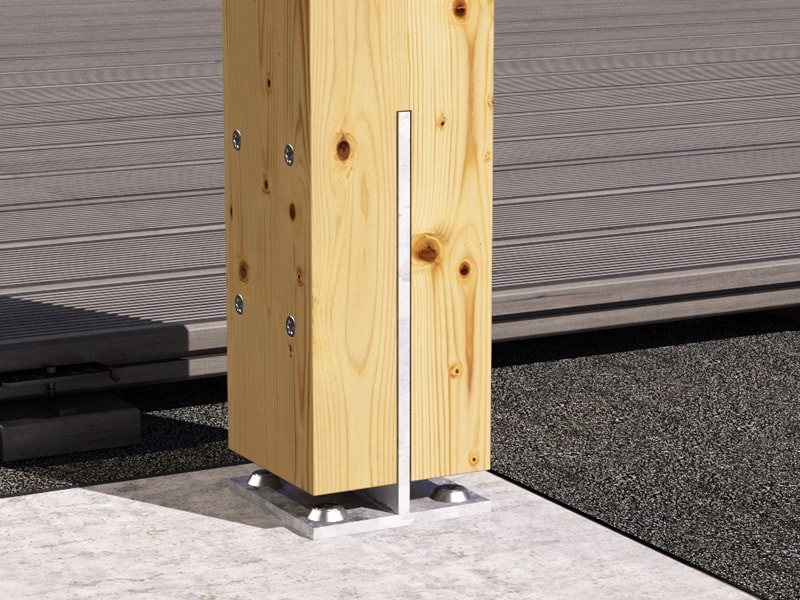

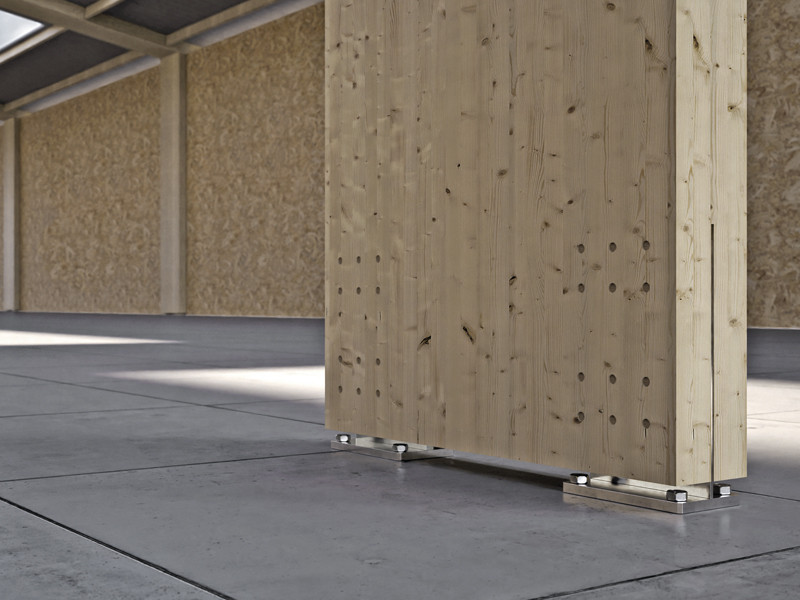

F70 est résistant à la compression, à la traction, au cisaillement et au moment. Pour une durabilité optimale, il peut être intégré avec une plaque F70 LIFT pour générer une surélévation du sol et protéger les ancrages de l’humidité.
Réalisé en acier au carbone électrozingué à chaud, il est parfait pour des classes de service 1, 2 et 3 et peut être utilisé avec du bois massif et lamellé-collé, LVL.
Documentation
Fiche technique
|
|
|---|---|
Fiche technique CANADA
|
|
Certification ETA
|
|
| Déclaration des performances (DOP) | Télécharger |
Fichier CAO
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|

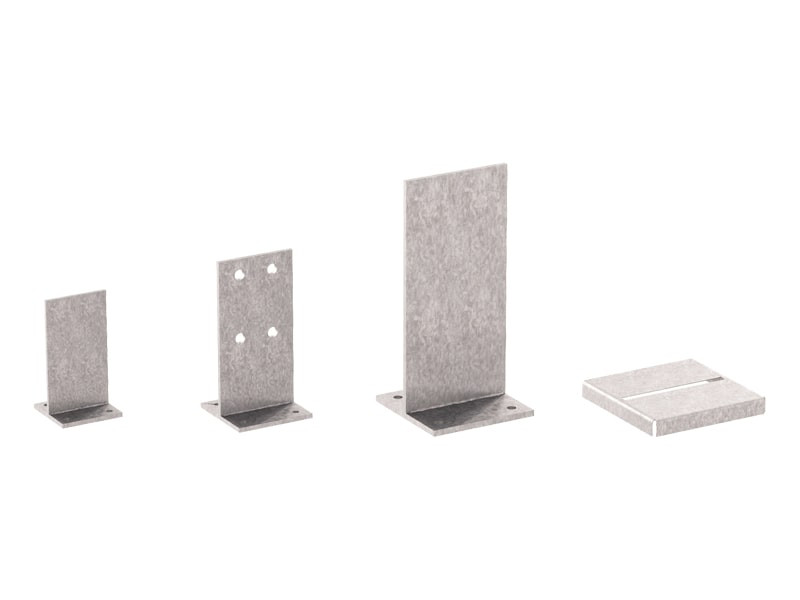

F70
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| F7080 | 80 | 80 | 156 | 4 | 1 |
| F70100 | 100 | 100 | 206 | 6 | 1 |
| F70140 | 140 | 140 | 308 | 8 | 1 |
| F70180 | 180 | 120 | 400 | 6 | 1 |
| F70220 | 220 | 140 | 400 | 6 | 1 |

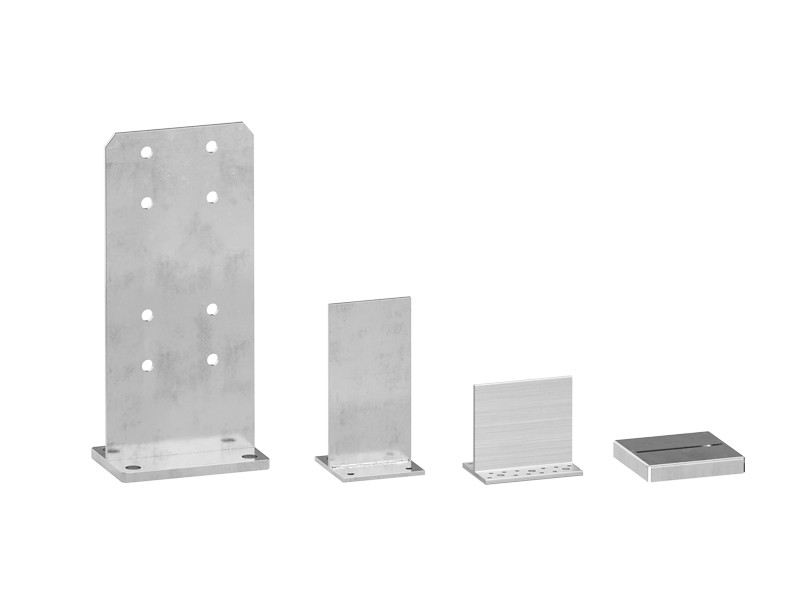

F70 L - avec trous
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| F70100L | 100 | 100 | 206 | 6 | 1 |
| F70140L | 140 | 140 | 308 | 8 | 1 |
| F70180L | 180 | 120 | 400 | 6 | 1 |
| F70220L | 220 | 140 | 400 | 6 | 1 |
F70 LIFT
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| F70100LIFT | 120 | 120 | 20 | 2 | 1 |
| F70140LIFT | 160 | 160 | 22 | 2 | 1 |
ALUMIDI
| CODE | H
[mm]
|
pcs. |
|---|---|---|
| ALUMIDI80 | 80 | 25 |
| ALUMIDI120 | 120 | 25 |
| ALUMIDI160 | 160 | 25 |
| ALUMIDI200 | 200 | 15 |
| ALUMIDI240 | 240 | 15 |
Specifications
Fourniture et mise en œuvre de pied de poteau en « T » pour structures en bois, type F70.
Marquage CE selon ETA 10/0422
Domaines d’utilisation :
– Assemblage pour poteaux en bois, classes de service 1, 2 et 3
Matériau :
– Acier au carbone galvanisé à chaud
Géométrie :
Équerre :
– H (mm) = :
– Plaque base (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
