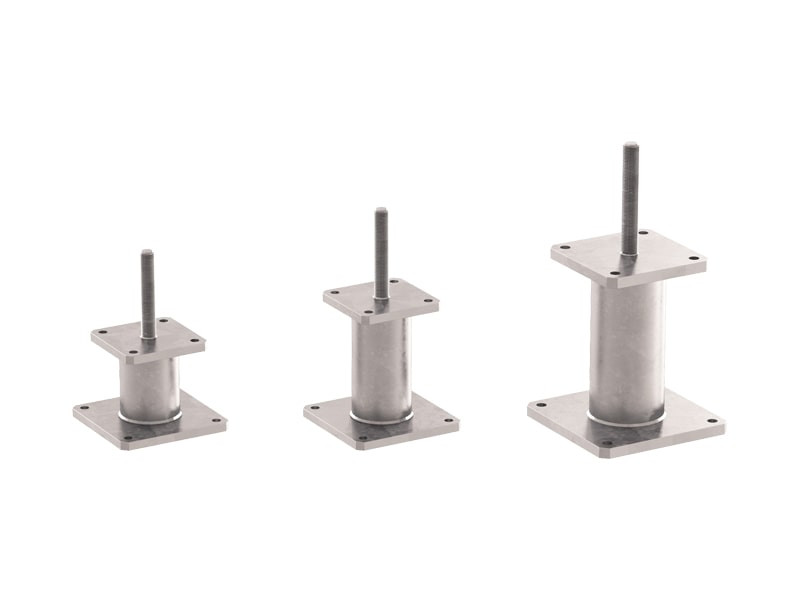

PIED DE POTEAU HAUTEMENT RÉSISTANT
S50
S50 est le pied de poteau invisible, hautement résistant et certifié, conçu pour la réalisation de grandes structures.

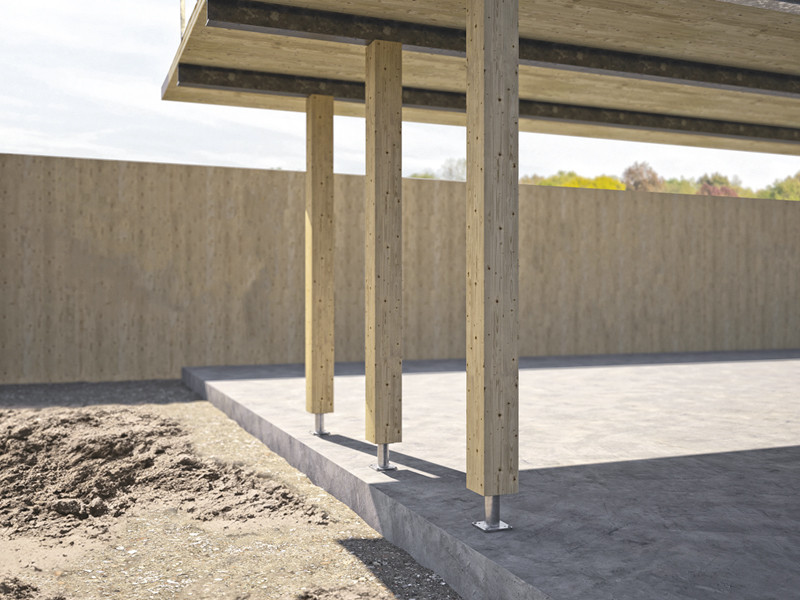

Grâce à la résistance à la compression supérieure à 300 kN, il est idéal pour les systèmes de construction poutre-poteau de grandes dimensions et grandes lumières.
S50, PIED DE POTEAU INVISIBLE HAUTEMENT RÉSISTANT

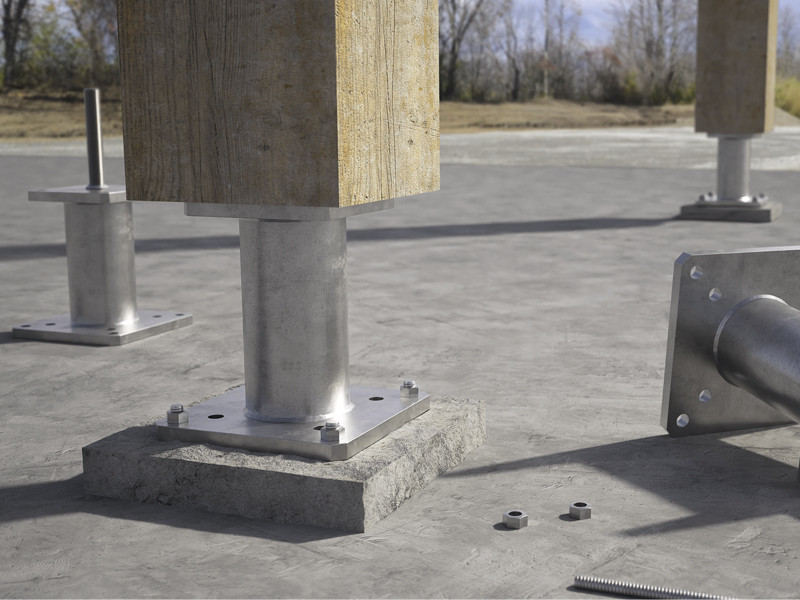

Surélevés par rapport au sol, les pieds de poteau S50 sont protégés des éclaboussures ou de l’eau stagnante au profit d’une grande durabilité.

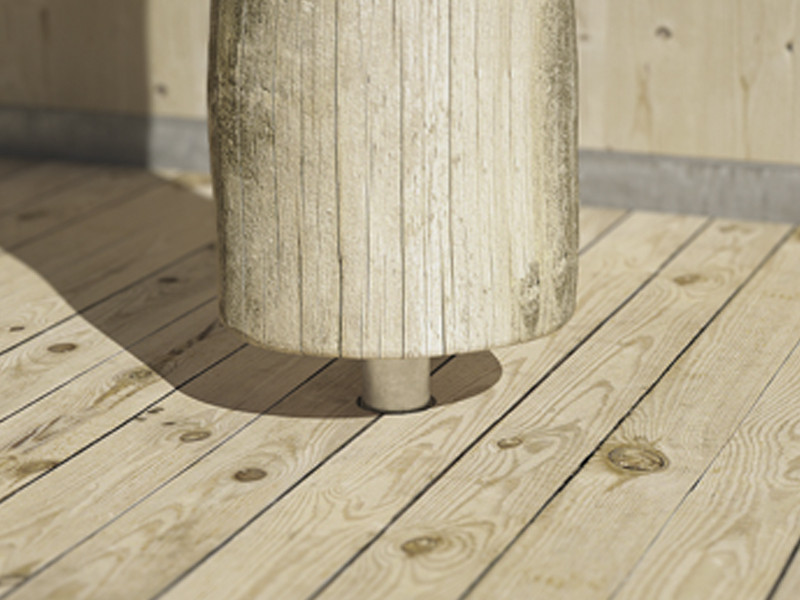

La fixation invisible sur l’élément en bois assure un rendu esthétique optimal. Il est idéal pour transférer des forces de compression élevées dérivant de poteaux de grosses dimensions. Ses valeurs exceptionnelles de résistance à la compression calculées et certifiées selon ETA.
Réalisé en acier au carbone électrozingué à chaud, il est parfait pour des classes de service 1, 2 et 3 et peut être utilisé sur du bois massif et lamellé-collé, CLT et LVL.
Documentation
Fiche technique
|
|
|---|---|
Certification ETA
|
|
| Déclaration des performances (DOP) | Télécharger |
Fichier CAO
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|

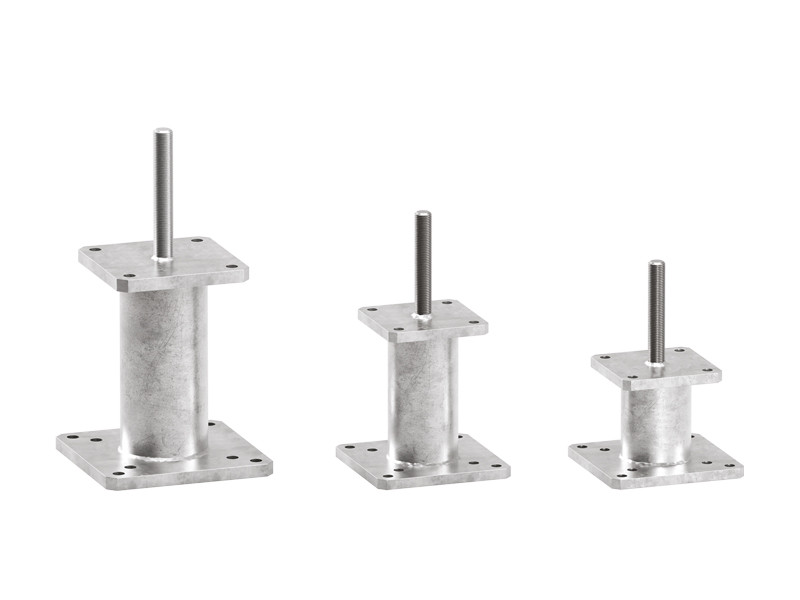

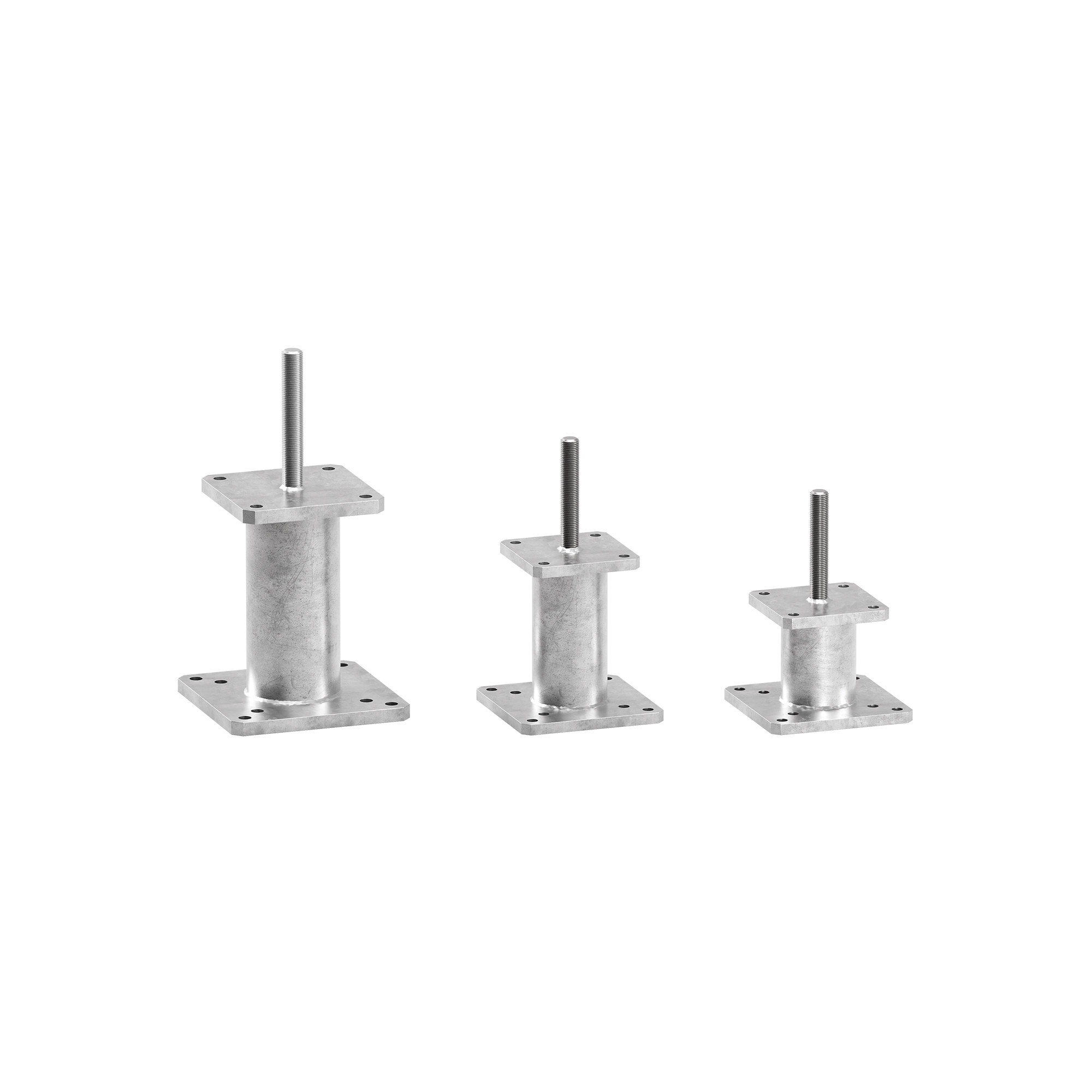

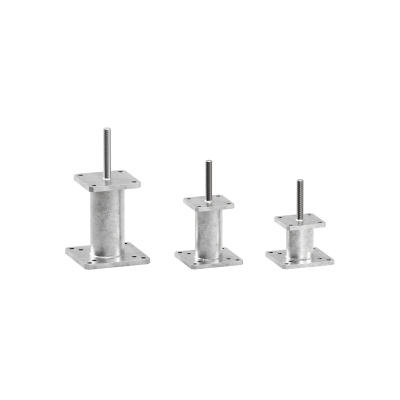

S50
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
Ø
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|---|
| S50120120 | 120 | 120 | 144 | Ø80 | 12 | 1 |
| S50120180 | 120 | 120 | 204 | Ø80 | 12 | 1 |
| S50160180 | 160 | 160 | 212 | Ø100 | 16 | 1 |
| S50160240 | 160 | 160 | 272 | Ø100 | 16 | 1 |
Specifications
Fourniture et mise en œuvre de pied de poteau hautement résistant pour structures en bois, type S50.
Marquage CE selon ETA 10/0422
Domaines d’utilisation :
– Assemblage pour poteaux en bois, classes de service 1, 2 et 3
Matériau :
– Acier au carbone galvanisé à chaud
Géométrie :
Équerre :
– H (mm) = :
– Plaque base (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
Produits connexes
-
LEWIS
MÈCHES HÉLICOÏDALES POUR PERÇAGES PROFONDS EN BOIS TENDRES ET BOIS DURS EUROPÉENS
-

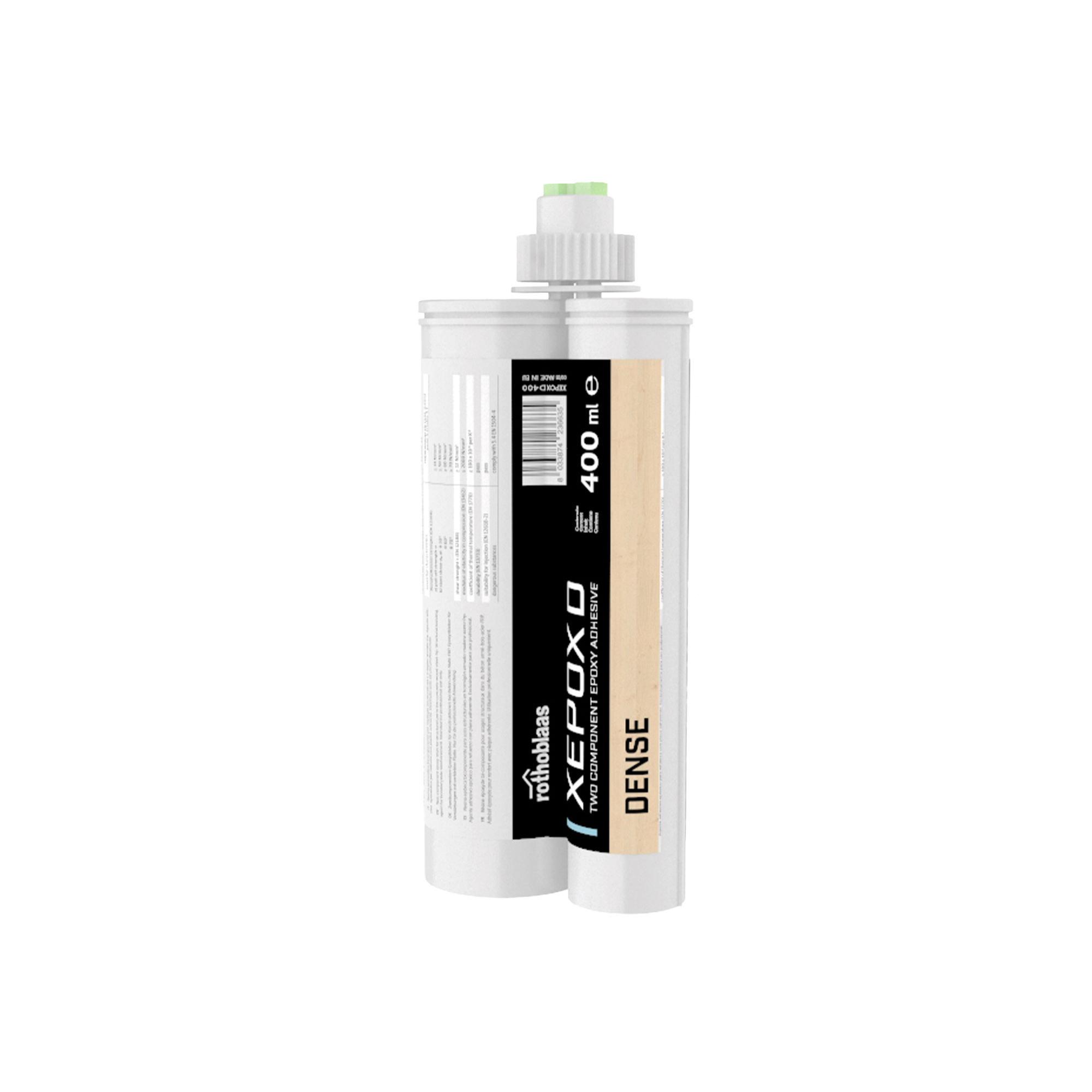

XEPOX D - DENSE
ADHÉSIF ÉPOXYDE BI-COMPOSANT
-
BITS
EMBOUTS
-

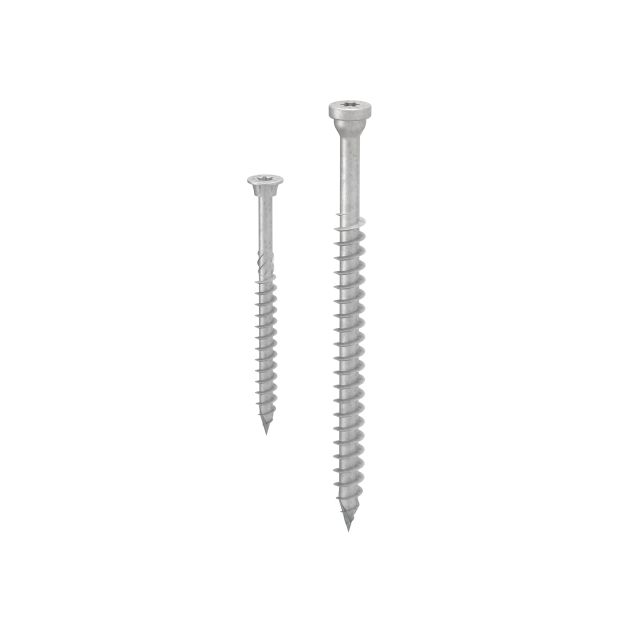

HBS PLATE EVO
