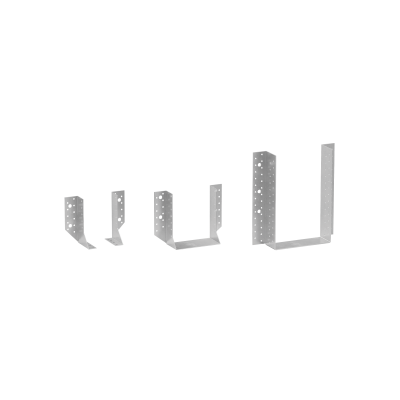

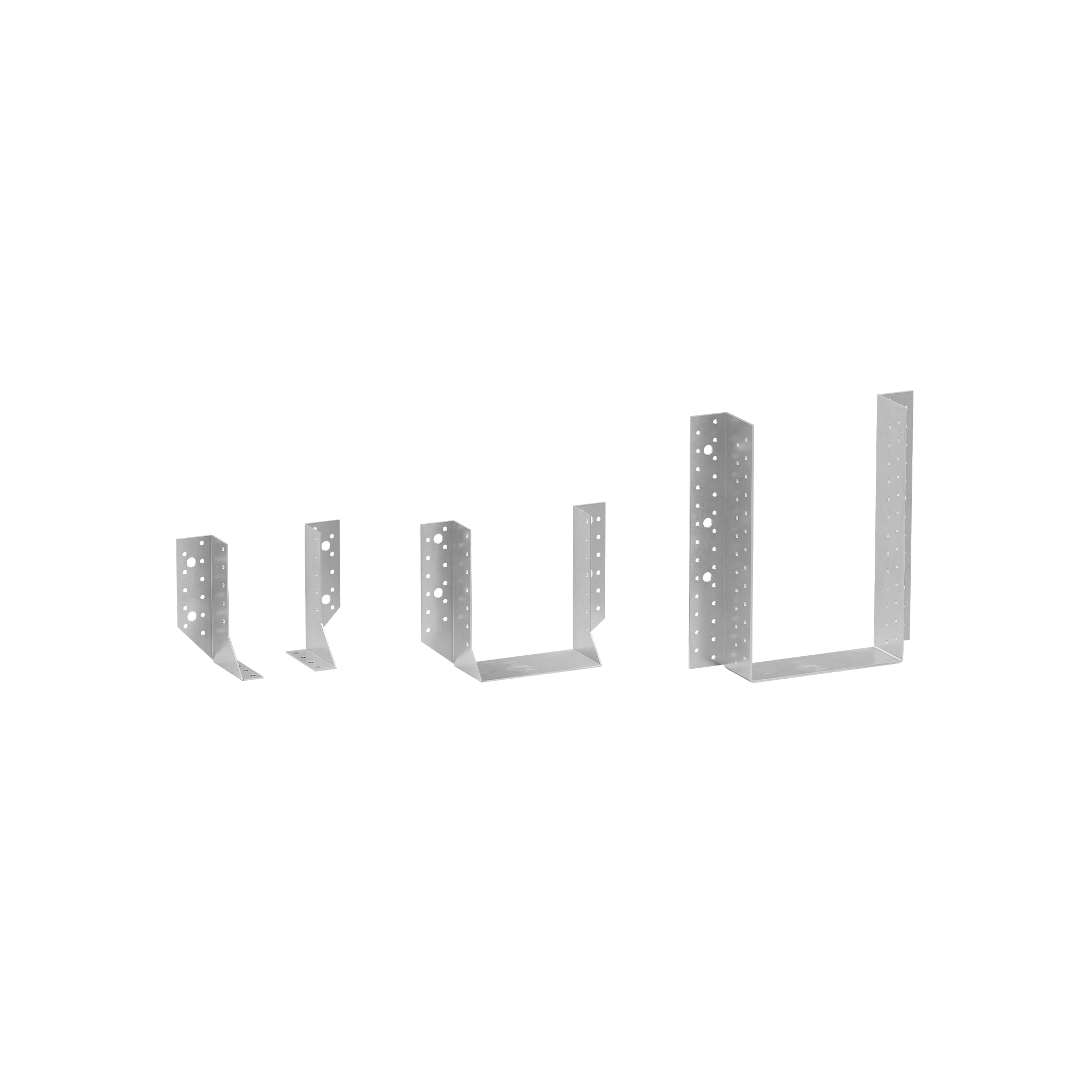

SABOTS MÉTALLIQUES À AILES EXTÉRIEURES
BSA

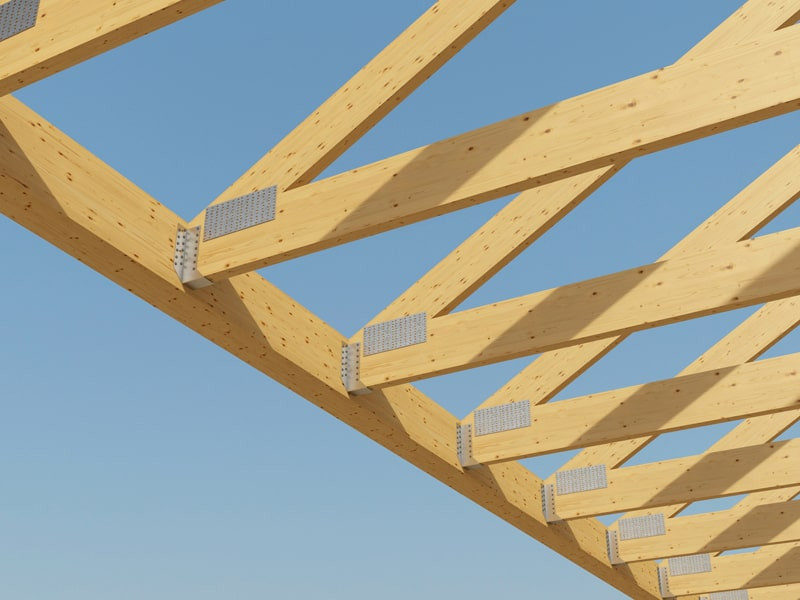

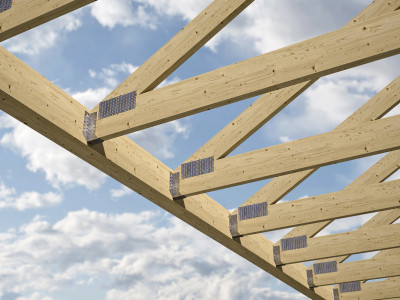

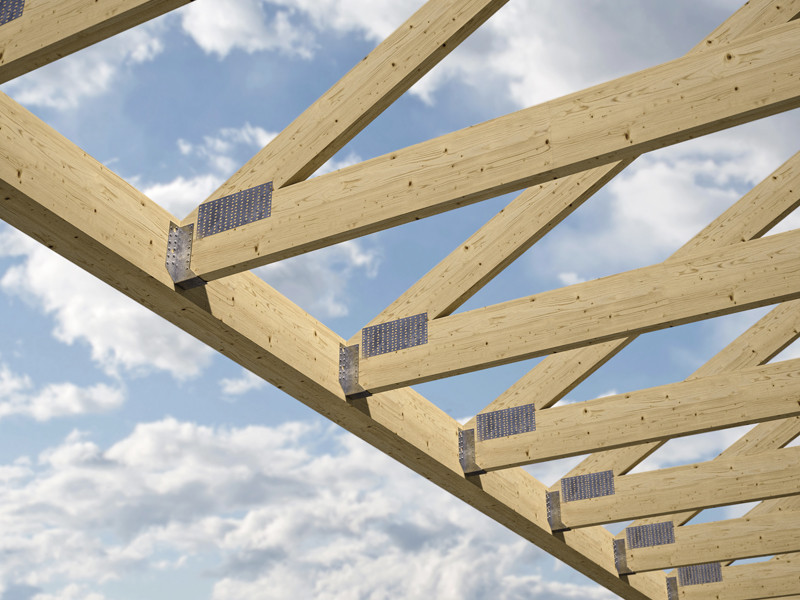

Système standard, certifié, rapide et économique. Fixation possible de la poutre en flexion déviée, c’est-à-dire en rotation par rapport à son axe.

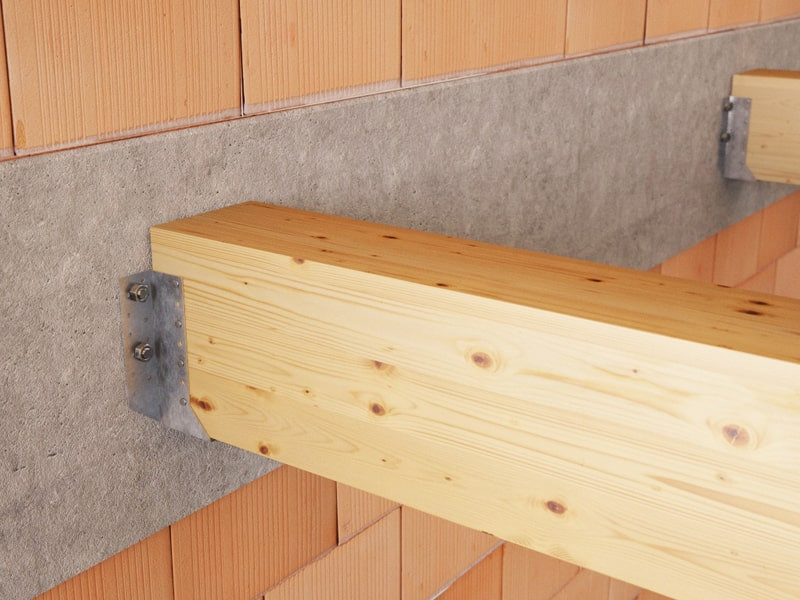

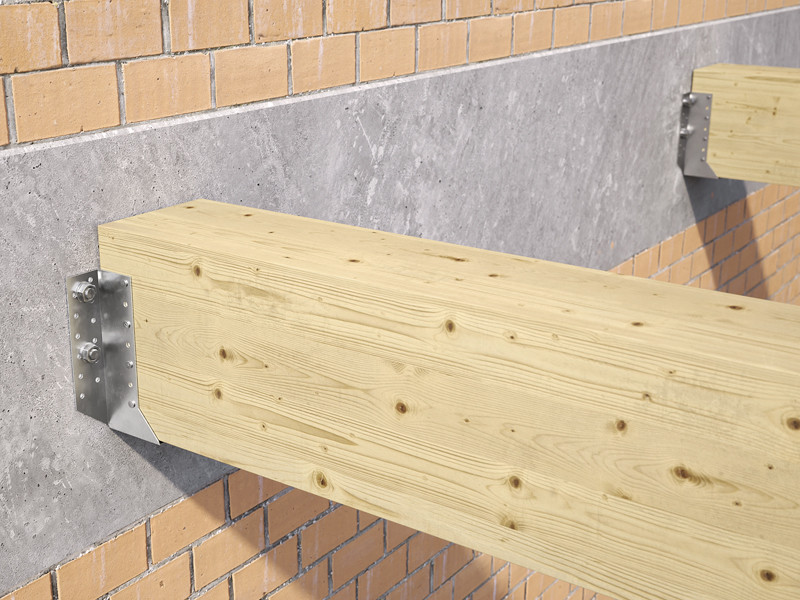

Convient aussi bien à une utilisation sur bois que sur béton.
Documentation
Fiche technique
|
|
|---|---|
Certification ETA
|
|
| Déclaration des performances (DOP) | Télécharger |
Cahier des charges
|
|
Fichier CAO
|
BSAS - DROIT
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| BSAS40110 | 40 | 110 | 2 | 50 |
| BSAS46117 | 46 | 117 | 2 | 50 |
| BSAS46137 | 46 | 137 | 2 | 50 |
| BSAS46207 | 46 | 207 | 2 | 25 |
| BSAS5070 | 50 | 70 | 2 | 50 |
| BSAS51105 | 51 | 105 | 2 | 50 |
| BSAS51135 | 51 | 135 | 2 | 50 |
| BSAS60100 | 60 | 100 | 2 | 50 |
| BSAS64128 | 64 | 128 | 2 | 50 |
| BSAS64158 | 64 | 158 | 2 | 50 |
| BSAS70125 | 70 | 125 | 2 | 50 |
| BSAS70155 | 70 | 155 | 2 | 50 |
| BSAS7690 | 76 | 90 | 2 | 25 |
| BSAS76152 | 76 | 152 | 2 | 50 |
| BSAS80120 | 80 | 120 | 2 | 50 |
| BSAS80140 | 80 | 140 | 2 | 50 |
| BSAS80150 | 80 | 150 | 2 | 50 |
| BSAS80180 | 80 | 180 | 2 | 25 |
| BSAS80210 | 80 | 210 | 2 | 25 |
| BSAS90145 | 90 | 145 | 2 | 50 |
| BSAS92184 | 92 | 184 | 2 | 25 |
| BSAS10090 | 100 | 90 | 2 | 50 |
| BSAS100120 | 100 | 120 | 2 | 50 |
| BSAS100140 | 100 | 140 | 2 | 50 |
| BSAS100160 | 100 | 160 | 2 | 50 |
| BSAS100170 | 100 | 170 | 2 | 25 |
| BSAS100200 | 100 | 200 | 2 | 25 |
| BSAS120120 | 120 | 120 | 2 | 25 |
| BSAS120160 | 120 | 160 | 2 | 25 |
| BSAS120190 | 120 | 190 | 2 | 25 |
| BSAS140140 | 140 | 139 | 2 | 25 |
| BSAS140160 | 140 | 160 | 2 | 25 |
| BSAS140180 | 140 | 180 | 2 | 25 |
BSAD - 2 ÉLÉMENTS
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| BSAD25100 | 25 | 100 | 2 | 25 |
| BSAD25140 | 25 | 140 | 2 | 25 |
| BSAD25180 | 25 | 180 | 2 | 25 |
BSAG - GRAND MESURE
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| BSAG100240 | 100 | 240 | 2.5 | 20 |
| BSAG100280 | 100 | 280 | 2.5 | 20 |
| BSAG120240 | 120 | 240 | 2.5 | 20 |
| BSAG120280 | 120 | 280 | 2.5 | 20 |
| BSAG140240 | 140 | 240 | 2.5 | 20 |
| BSAG140280 | 140 | 280 | 2.5 | 20 |
| BSAG160160 | 160 | 160 | 2.5 | 15 |
| BSAG160200 | 160 | 200 | 2.5 | 15 |
| BSAG160240 | 160 | 240 | 2.5 | 15 |
| BSAG160280 | 160 | 280 | 2.5 | 15 |
| BSAG160320 | 160 | 320 | 2.5 | 15 |
| BSAG180220 | 180 | 220 | 2.5 | 10 |
| BSAG180280 | 180 | 280 | 2.5 | 10 |
| BSAG200200 | 200 | 200 | 2.5 | 10 |
| BSAG200240 | 200 | 240 | 2.5 | 10 |
Specifications
Fourniture et mise en œuvre de sabot métallique à ailes extérieures pour structures en bois, type BSA.
Marquage CE selon ETA
Domaines d’utilisation :

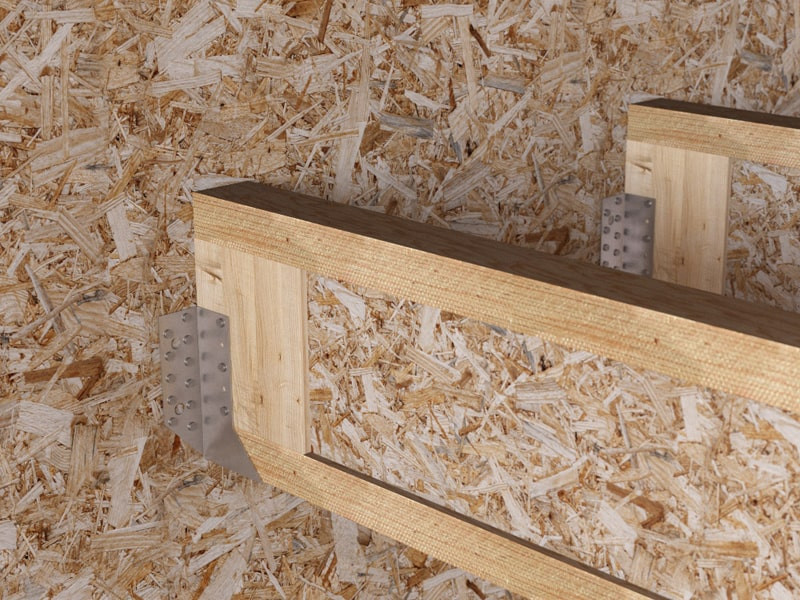

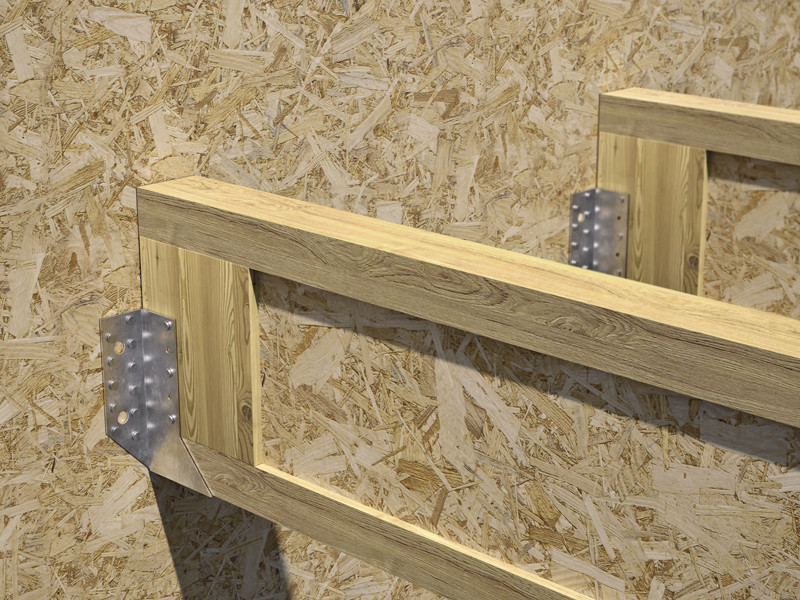

– Assemblages bois-bois, bois-OSB, bois-béton, bois-acier
Matériau :
– Plaque tridimensionnelle perforée en acier au carbone électrozingué
Géométrie :
– B (mm) = :
– H (mm) = :
– Épaisseur s (mm) = :
Instructions pour la pose et performances mécaniques selon les indications fournies sur les fiches techniques du produit et prévues par la documentation technique de conception.
