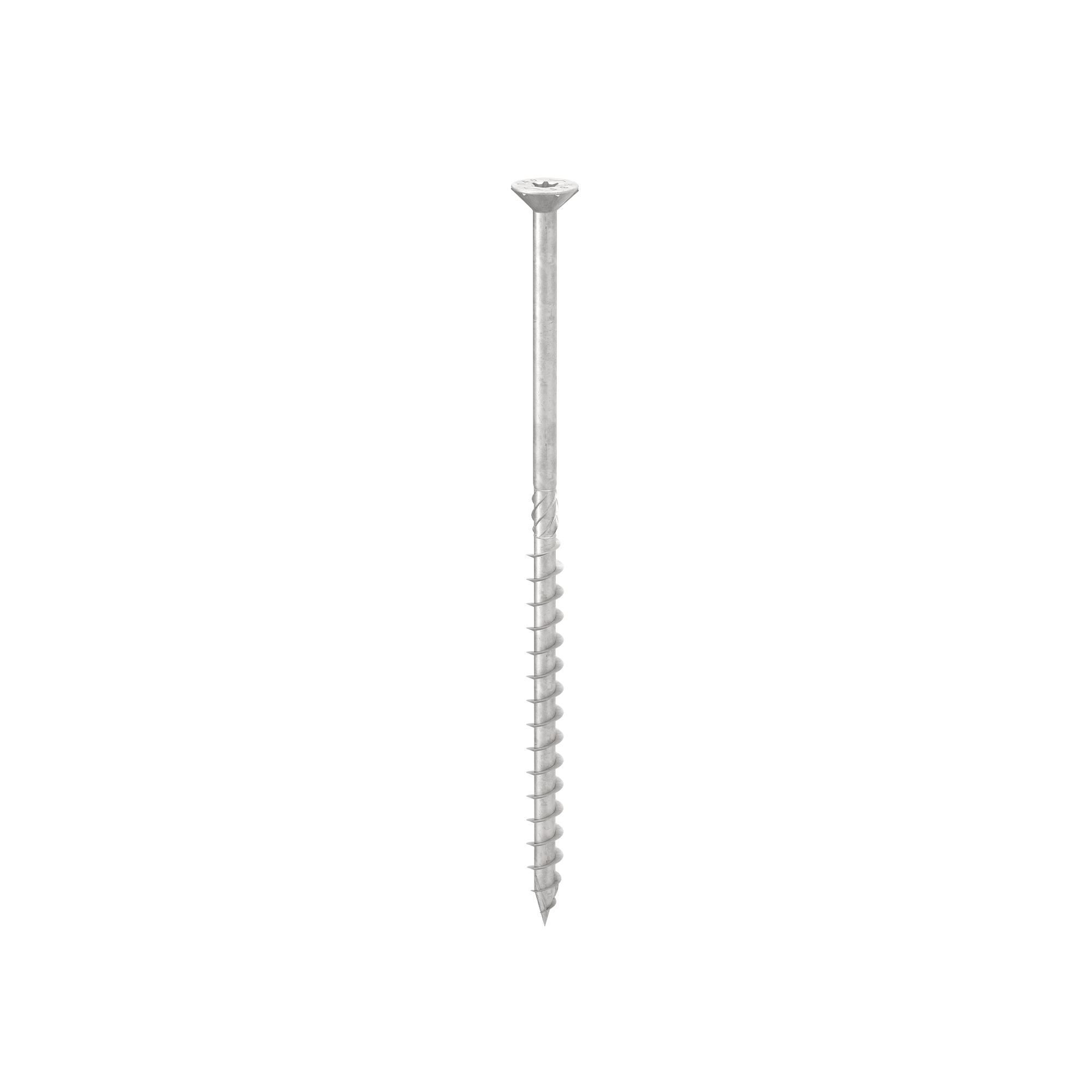

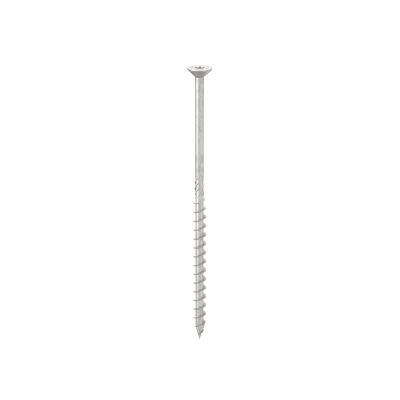

VIS À TÊTE FRAISÉE

HBS EVO

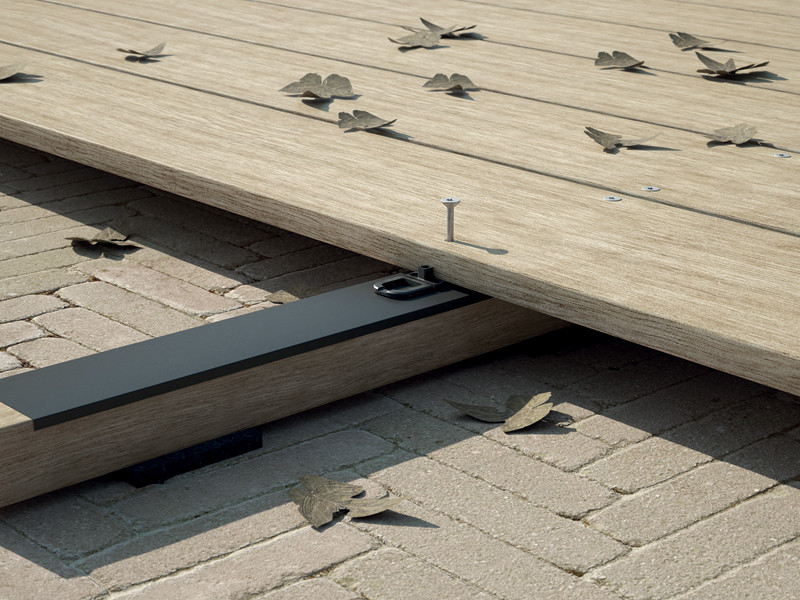

HBS EVO est une vis à bois parmi les plus résistantes en extérieur. Grâce à son traitement de surface spécial, elle peut être utilisée en classe de service 3 et en classe de corrosivité atmosphérique C4, ainsi que sur du bois contenant du tanin ou imprégné de produits chimiques.

Vis à bois structurelles pour extérieur et milieux agressifs : choisissez le meilleur, choisissez HBS EVO.

Le revêtement spécial C4 EVO multicouche de 20 μm avec traitement de surface à base de résine époxyde et paillettes d’aluminium fait de HBS EVO la vis parfaite pour une utilisation à l’extérieur et dans des milieux agressifs. Idéale pour les applications avec des essences contenant du tanin ou traitées avec des produits d’imprégnation ou d’autres procédés chimiques, elle est homologuée pour des applications structurelles sollicitées dans n’importe quelle direction par rapport à la fibre (α = 0° - 90°).

Le filet asymétrique « en parapluie » assure une excellente capacité de pénétration dans le bois. HBS EVO est caractérisée par des résistances élevées : les tests réalisés ont démontré une résistance excellente à la rupture et une limite d'élasticité élevée de l’acier (fy,k = 1000 N/mm2), ainsi qu’une résistance à la torsion ftor,k très élevée pour un vissage plus sûr. Certifiée pour une utilisation à l’extérieur en classe de service 3 et en classe de corrosivité atmosphérique C4.

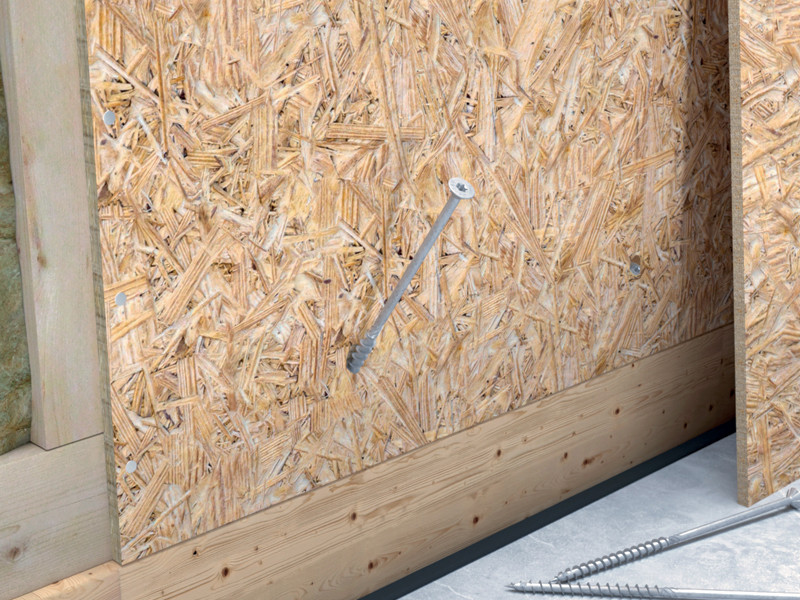

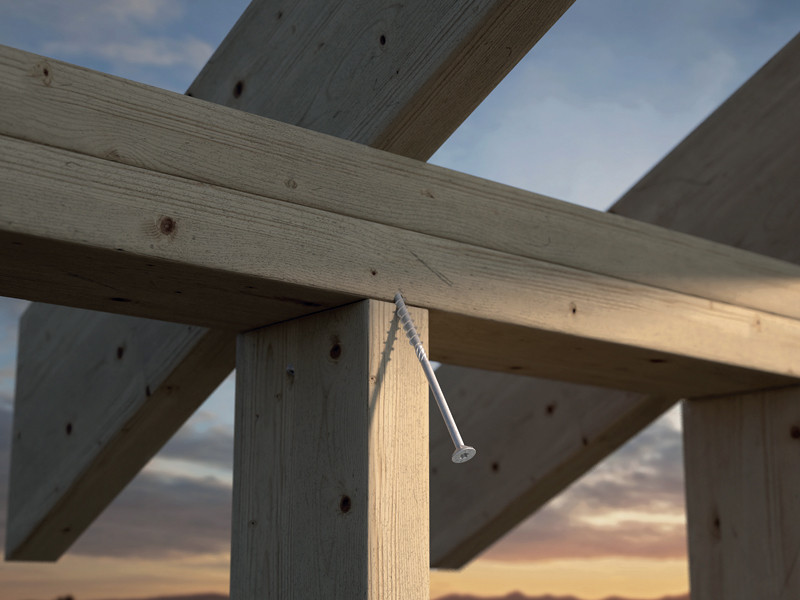

Excellente pour la fixation de panneaux ossature bois et de poutres triangulées (Rafter, Truss), elle offre des performances excellentes pour la fixation sur bois massif et lamellé-collé, du CLT, du LVL, bois à haute densité et bois agressifs contenant du tanin (comme le chêne rouvre et le châtaignier) ou traités chimiquement.

Les valeurs de HBS EVO sont testées, certifiées et calculées également pour bois à haute densité.

Caractéristiques

UTILISATION PRINCIPALE classe de corrosivité C4
TÊTE fraisée avec crans sous tête
DIAMÈTRE de 5,0 à 8,0 mm
LONGUEUR de 80 à 320 mm

Documentation

Fiche technique
Guide Distances Minimales
HBS EVO Fiche technique 2022
Fiche technique USA
Fiche technique JAPAN
ICC-ES Evaluation report USA
ICC-ES Listing report CANADA
Certification ETA
Déclaration des performances (DOP) Télécharger
Fichier CAO
Fichier BIM.ifc
Fichier BIM.rfa

HBS EVO

CODE info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pcs.
HBSEVO440 - 4 40 24 0.16 1 9/16'' 15/16'' TX20 500
HBSEVO450 - 4 50 30 0.16 1 15/16'' 1 3/16'' TX20 400
HBSEVO460 - 4 60 35 0.16 2 3/8'' 1 3/8'' TX20 500
HBSEVO4545 - 4.5 45 30 0.18 1 3/4'' 1 3/16'' TX20 400
HBSEVO4550 - 4.5 50 30 0.18 1 15/16'' 1 3/16'' TX20 200
HBSEVO4560 - 4.5 60 35 0.18 2 3/8'' 1 3/8'' TX20 200
HBSEVO4570 - 4.5 70 40 0.18 2 3/4'' 1 9/16'' TX20 200
HBSEVO550 - 5 50 24 0.2 1 15/16'' 15/16'' TX25 200
HBSEVO560 - 5 60 30 0.2 2 3/8'' 1 3/16'' TX25 200
HBSEVO570 - 5 70 35 0.2 2 3/4'' 1 3/8'' TX25 100
HBSEVO580 - 5 80 40 0.2 3 1/8'' 1 9/16'' TX25 100
HBSEVO590 - 5 90 45 0.2 3 1/2'' 1 3/4'' TX25 100
HBSEVO5100 - 5 100 50 0.2 4'' 1 15/16'' TX25 100
HBSEVO660 - 6 60 30 0.24 2 3/8'' 1 3/16'' TX30 100
HBSEVO670 - 6 70 40 0.24 2 3/4'' 1 9/16'' TX30 100
HBSEVO680 - 6 80 40 0.24 3 1/8'' 1 9/16'' TX30 100
HBSEVO6100 - 6 100 50 0.24 4'' 1 15/16'' TX30 100
HBSEVO6120 - 6 120 60 0.24 4 3/4'' 2 3/8'' TX30 100
HBSEVO6140 - 6 140 75 0.24 5 1/2'' 2 15/16'' TX30 100
HBSEVO6160 - 6 160 75 0.24 6 1/4'' 2 15/16'' TX30 100
HBSEVO6180 - 6 180 75 0.24 7 1/8'' 2 15/16'' TX30 100
HBSEVO6200 - 6 200 75 0.24 8'' 2 15/16'' TX30 100
HBSEVO8100 - 8 100 52 0.32 4'' 2 1/16'' TX40 100
HBSEVO8120 - 8 120 60 0.32 4 3/4'' 2 3/8'' TX40 100
HBSEVO8140 - 8 140 60 0.32 5 1/2'' 2 3/8'' TX40 100
HBSEVO8160 - 8 160 80 0.32 6 1/4'' 3 1/8'' TX40 100
HBSEVO8180 - 8 180 80 0.32 7 1/8'' 3 1/8'' TX40 100
HBSEVO8200 - 8 200 80 0.32 8'' 3 1/8'' TX40 100
HBSEVO8220 - 8 220 80 0.32 8 5/8'' 3 1/8'' TX40 100
HBSEVO8240 - 8 240 80 0.32 9 1/2'' 3 1/8'' TX40 100
HBSEVO8260 - 8 260 80 0.32 10 1/4'' 3 1/8'' TX40 100
HBSEVO8280 - 8 280 80 0.32 11'' 3 1/8'' TX40 100
HBSEVO8300 - 8 300 100 0.32 11 3/4'' 4'' TX40 100
HBSEVO8320 - 8 320 100 0.32 12 5/8'' 4'' TX40 100
