VIS À TÊTE TRONCONIQUE POUR PLAQUES

HBS PLATE

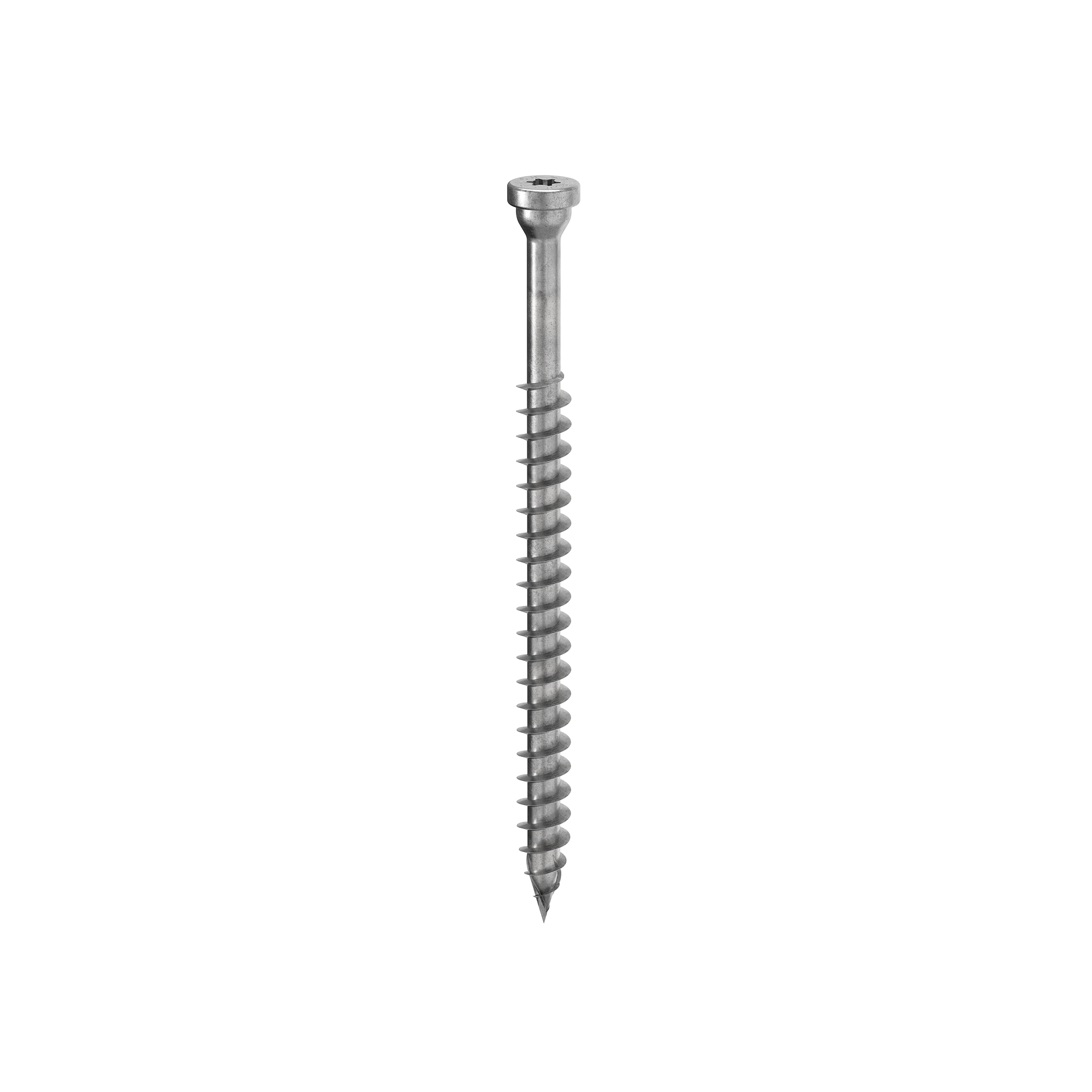

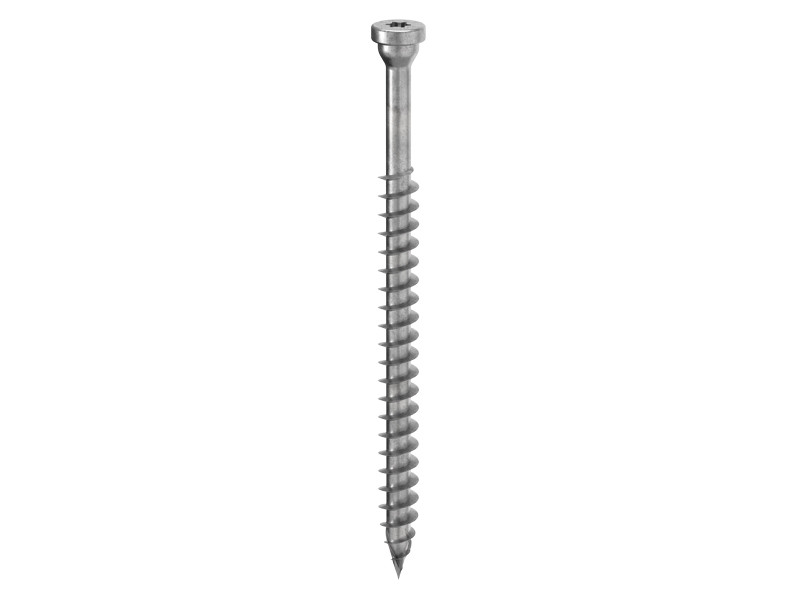

HBS PLATE est une vis à bois conçue pour les assemblages acier-bois. La forme tronconique et l’épaisseur accrue de la tête permettent une fixation sûre des plaques métalliques au bois. Grâce à la longueur augmentée du filet, elle assure des valeurs excellentes de résistance au cisaillement et à la traction.

Faites confiance aux vis à bois HBS PLATE pour la fixation des plaques métalliques sur le bois.

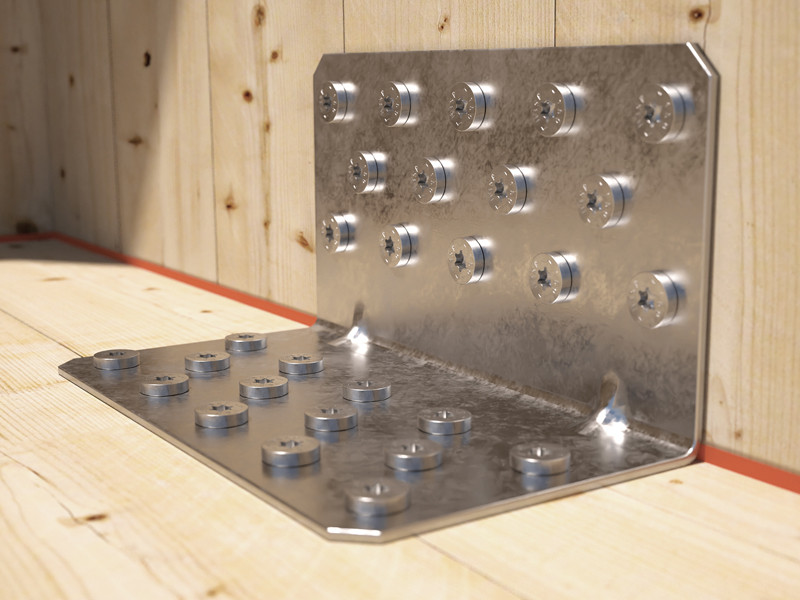

Le sous tête tronconique des vis HBS PLATE génère un encastrement avec le trou circulaire de la plaque et garantit d’excellentes performances statiques. La longueur accrue du filet permet d’obtenir une excellente résistance au cisaillement et à la traction dans les assemblages acier-bois, avec des valeurs supérieures à la norme.

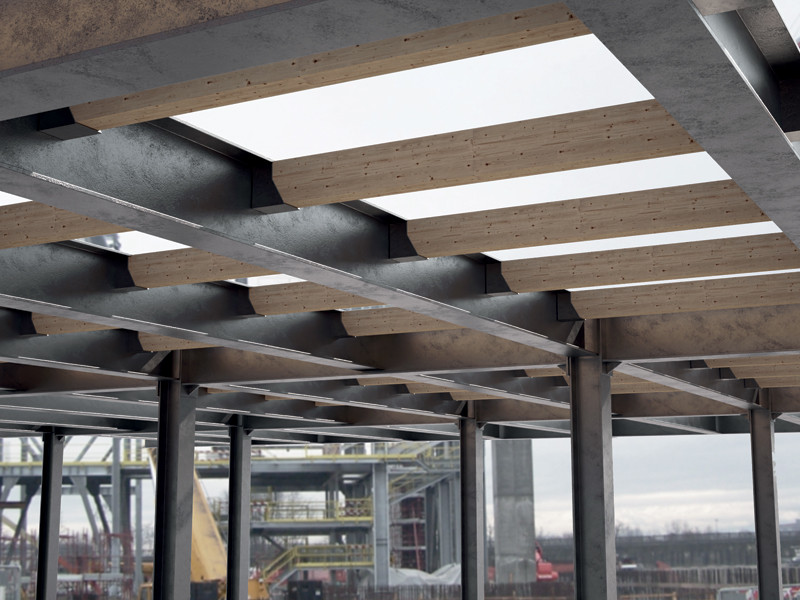

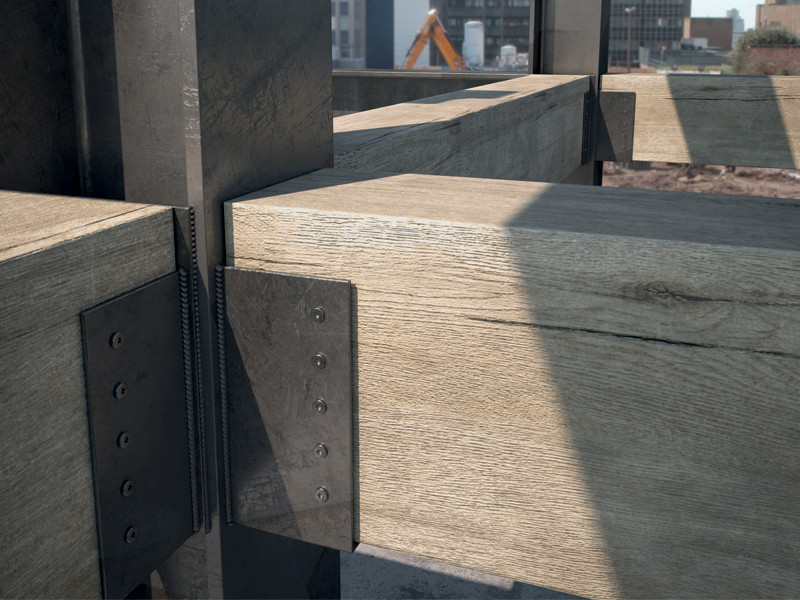

La vis à bois HBS PLATE convient pour les assemblages acier-bois en combinaison avec des plaques aux dimensions importantes, réalisées sur mesure pour des bâtiments en bois à plusieurs étages. Les valeurs sont testées, certifiées et calculées également pour la fixation de plaques standard Rothoblaas.

En acier au carbone avec zingage blanc, elle est conçue pour être utilisée avec des panneaux à base de bois, du bois massif, du bois lamellé-collé, du CLT, du LVL et des bois à haute densité. Classes de service 1 et 2.

Caractéristiques

UTILISATION PRINCIPALE assemblages acier - bois
TÊTE tronconique pour plaques
DIAMÈTRE de 8,0 à 12,0 mm
LONGUEUR de 80 à 200 mm

Documentation

Fiche technique
Guide Distances Minimales
HBS P Fiche technique 2022
Fiche technique USA
Fiche technique CANADA
ICC-ES Evaluation report USA
ICC-ES Listing report CANADA
Certification ETA
Déclaration des performances (DOP) Télécharger
Fichier CAO
Fichier CAO HBS P 2022
Fichier BIM.ifc
Fichier BIM.rfa

Instructions de pose

Indications Pour La Pose

HBS PL

CODE info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pcs.
HBSPL860 - 8 60 52 0.32 2 3/8'' 2 1/16'' TX40 100
HBSPL880 - 8 80 55 0.32 3 1/8'' 2 3/16'' TX40 100
HBSPL8100 - 8 100 75 0.32 4'' 2 15/16'' TX40 100
HBSPL8120 - 8 120 95 0.32 4 3/4'' 3 3/4'' TX40 100
HBSPL8140 - 8 140 110 0.32 5 1/2'' 4 3/8'' TX40 100
HBSPL8160 - 8 160 130 0.32 6 1/4'' 5 1/8'' TX40 100
HBSPL1080 - 10 80 60 0.4 3 1/8'' 2 3/8'' TX40 50
HBSPL10100 - 10 100 75 0.4 4'' 2 15/16'' TX40 50
HBSPL10120 - 10 120 95 0.4 4 3/4'' 3 3/4'' TX40 50
HBSPL10140 - 10 140 110 0.4 5 1/2'' 4 3/8'' TX40 50
HBSPL10160 - 10 160 130 0.4 6 1/4'' 5 1/8'' TX40 50
HBSPL10180 - 10 180 150 0.4 7 1/8'' 6'' TX40 50
HBSPL12100 - 12 100 75 0.48 4'' 2 15/16'' TX50 25
HBSPL12120 - 12 120 90 0.48 4 3/4'' 3 1/2'' TX50 25
HBSPL12140 - 12 140 110 0.48 5 1/2'' 4 3/8'' TX50 25
HBSPL12160 - 12 160 120 0.48 6 1/4'' 4 3/4'' TX50 25
HBSPL12180 - 12 180 140 0.48 7 1/8'' 5 1/2'' TX50 25
HBSPL12200 - 12 200 160 0.48 8'' 6 1/4'' TX50 25

HBS P

CODE info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pcs.
HBSP860 - 8 60 52 0.32 2 3/8'' 2 1/16'' TX40 100
HBSP8140 - 8 140 110 0.32 5 1/2'' 4 3/8'' TX40 100
HBSP8160 - 8 160 130 0.32 6 1/4'' 5 1/8'' TX40 100
HBSP1080 - 10 80 60 0.4 3 1/8'' 2 3/8'' TX40 50
HBSP10100 - 10 100 75 0.4 4'' 2 15/16'' TX40 50
HBSP10120 - 10 120 95 0.4 4 3/4'' 3 3/4'' TX40 50
HBSP10140 - 10 140 110 0.4 5 1/2'' 4 3/8'' TX40 50
HBSP10180 - 10 180 150 0.4 7 1/8'' 6'' TX40 50
HBSP12120 - 12 120 90 0.48 4 3/4'' 3 1/2'' TX50 25
HBSP12140 - 12 140 110 0.48 5 1/2'' 4 3/8'' TX50 25
HBSP12160 - 12 160 120 0.48 6 1/4'' 4 3/4'' TX50 25
HBSP12180 - 12 180 140 0.48 7 1/8'' 5 1/2'' TX50 25
HBSP12200 - 12 200 160 0.48 8'' 6 1/4'' TX50 25
