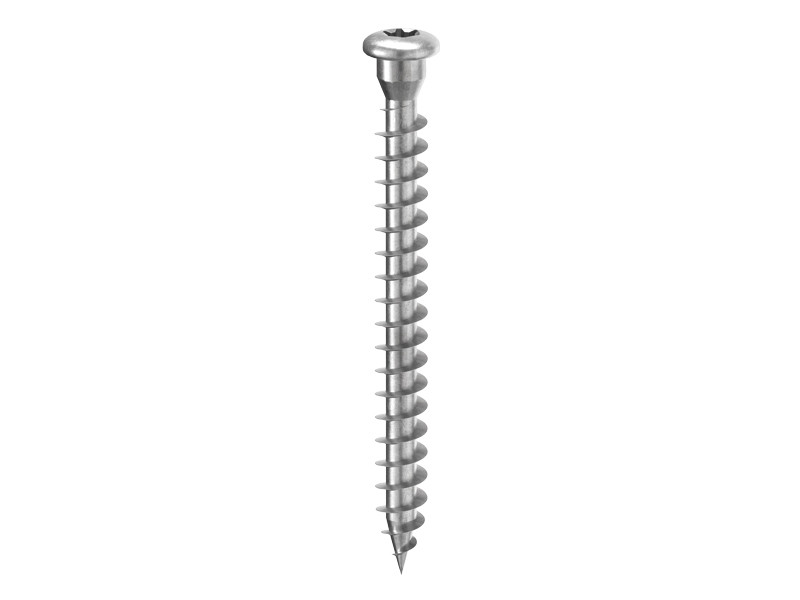

VIS À TÊTE RONDE POUR PLAQUES

LBS

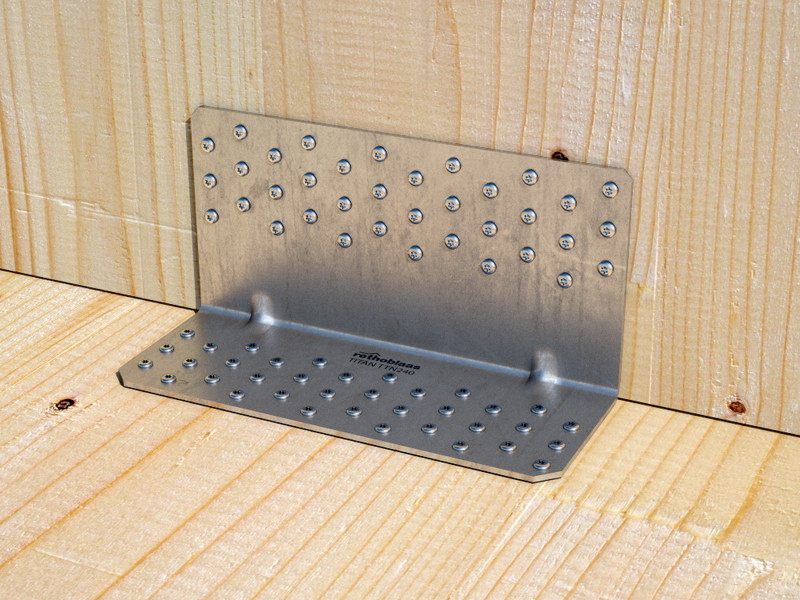

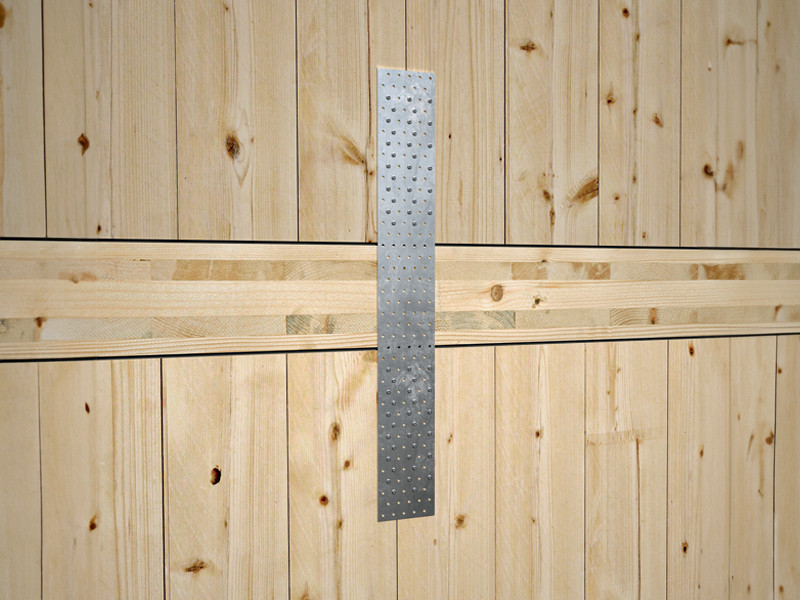

LBS est une vis à bois avec sous tête cylindrique conçu pour la fixation d’éléments métalliques, comme des plaques perforées et des équerres.

L’effet d’encastrement avec le trou de la plaque garantit d’excellentes performances statiques.

LBS, la vis à bois conçue pour la fixation de vos plaques métalliques

Lavis à bois LBSpour assemblages bois-métal garantit des valeurs excellentes de résistance au cisaillement. Le calcul est possible conformément à l’Eurocode 5 pour les assemblages bois-acier avec plaque épaisse, même avec des éléments métalliques fins. Les valeurs sont testées, certifiées et calculées également pour la fixation de plaques standard Rothoblaas. La version avec diamètre de 7 mm est idéale pour l’assemblage de l’étrier escamotable en aluminium ALUMAXI. L’angle de pliage est supérieur de 20° par rapport à la norme, certifié conformément à l’ETA 11/0030.

Les essais cycliques SEISMIC-REV ont été réalisés selon la norme EN 12512.

En acier au carbone avec zingage blanc, elles sont conçues pour être utilisées avec des panneaux à base de bois, du bois massif, du bois lamellé-collé, du CLT, du LVL et des bois à haute densité. Classes de service 1 et 2.

Caractéristiques

UTILISATION PRINCIPALE vis pour plaques perforées
TÊTE ronde avec sous tête cylindrique
DIAMÈTRE 5,0 | 7,0 mm
LONGUEUR de 25 à 100 mm

Documentation

Fiche technique
Fiche technique USA
ICC-ES Evaluation report USA
ICC-ES Listing report CANADA
Certification ETA
Déclaration des performances (DOP) Télécharger
Cahier des charges
Fichier CAO
Fichier BIM.ifc
Fichier BIM.rfa

LBS

CODE info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pcs.
LBS525 - 5 25 21 0.2 1'' 13/16'' TX20 500
LBS540 - 5 40 36 0.2 1 9/16'' 1 7/16'' TX20 500
LBS550 - 5 50 46 0.2 1 15/16'' 1 13/16'' TX20 200
LBS560 - 5 60 56 0.2 2 3/8'' 2 3/16'' TX20 200
LBS570 - 5 70 66 0.2 2 3/4'' 2 5/8'' TX20 200
LBS760 - 7 60 55 0.28 2 3/8'' 2 3/16'' TX30 100
LBS780 - 7 80 75 0.28 3 1/8'' 2 15/16'' TX30 100
LBS7100 - 7 100 95 0.28 4'' 3 3/4'' TX30 100
