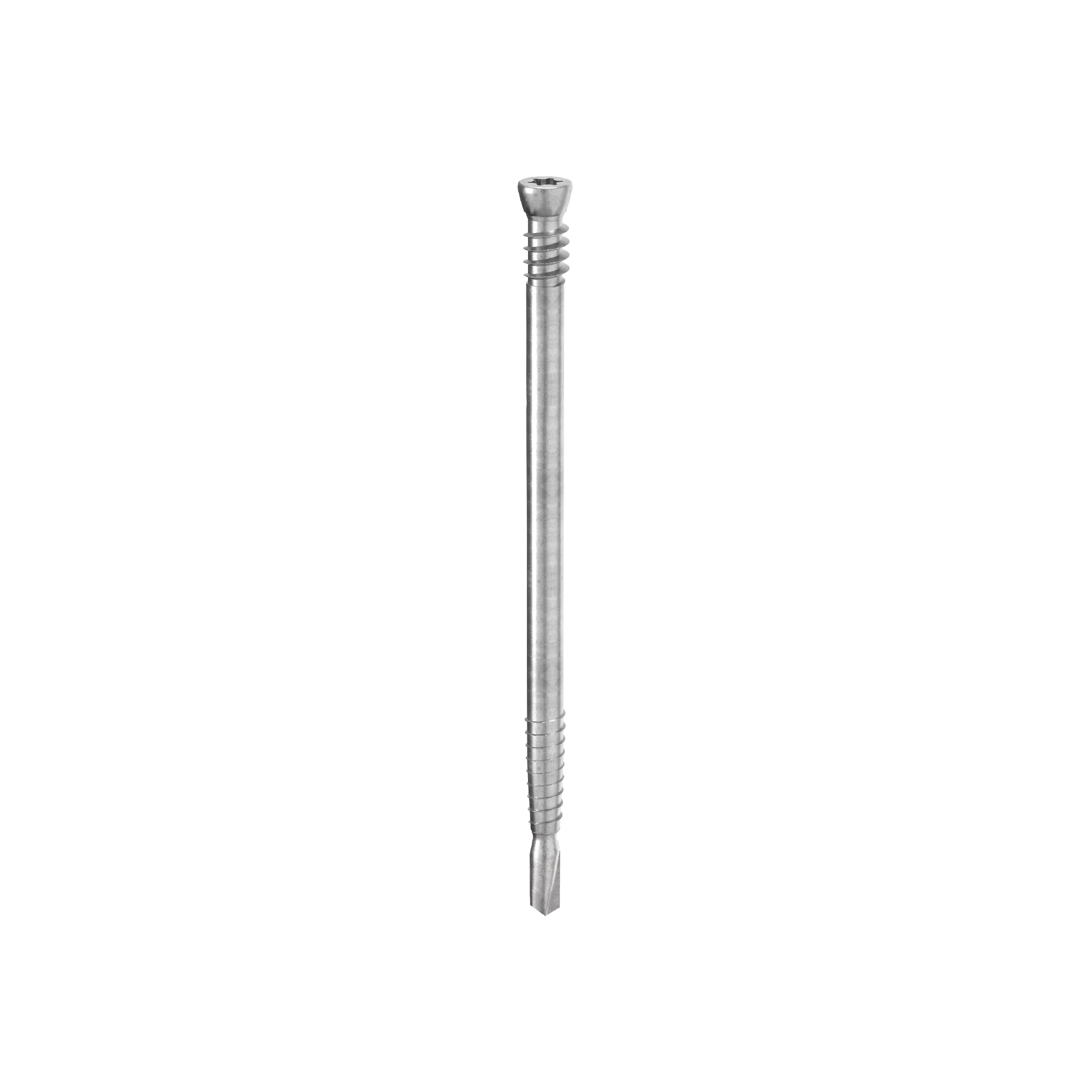

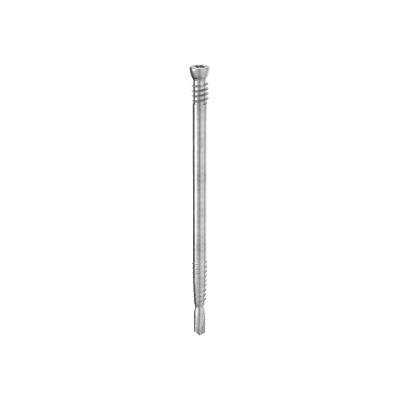

BROCHE AUTOFOREUSE

SBD

SBD est un système autoperceur pour assemblages escamotables bois-acier et bois-aluminium.

La tête cylindrique escamotable garantit un effet esthétique optimal et une protection contre le feu.

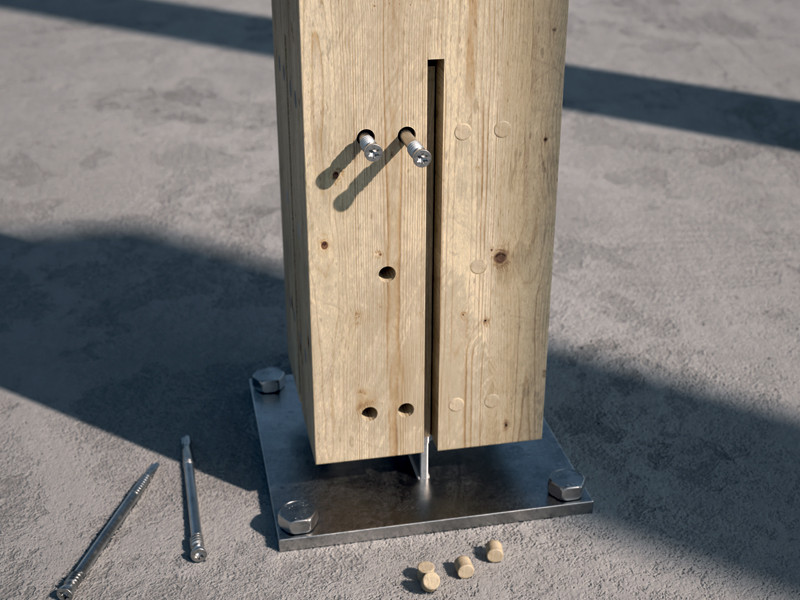

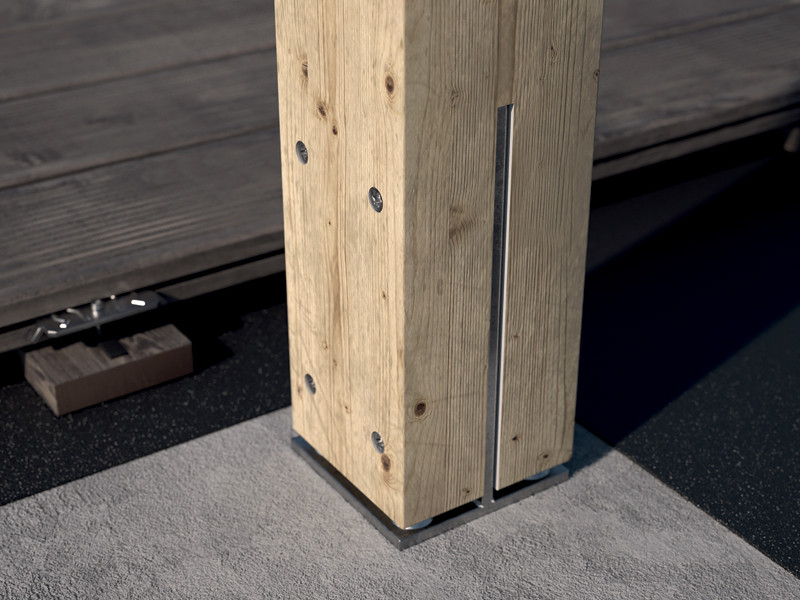

Certifié, testé et calculé également pour la fixation de plaques standard Rothoblaas comme les pieds de poteau TYP X ou F70.

Video

Découvrez l’efficacité de SBD, la broche autoforeuse pour fixations escamotables bois-métal.

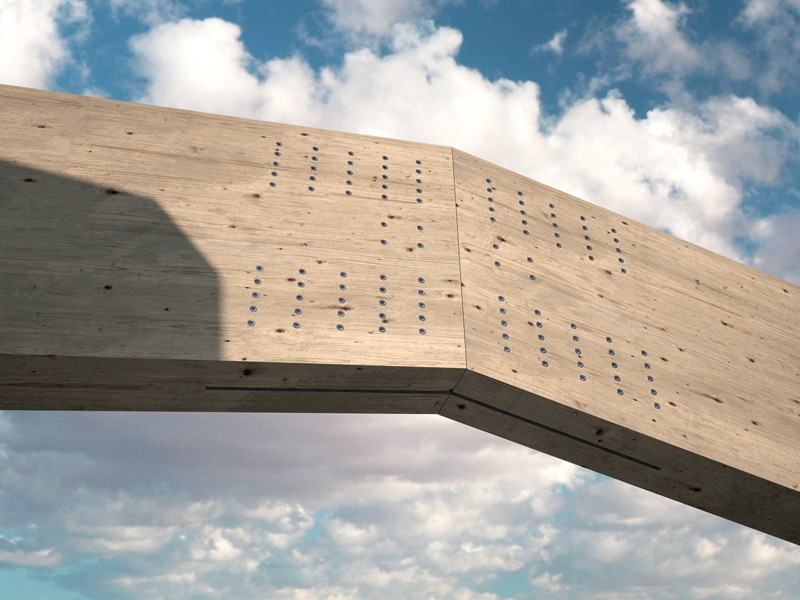

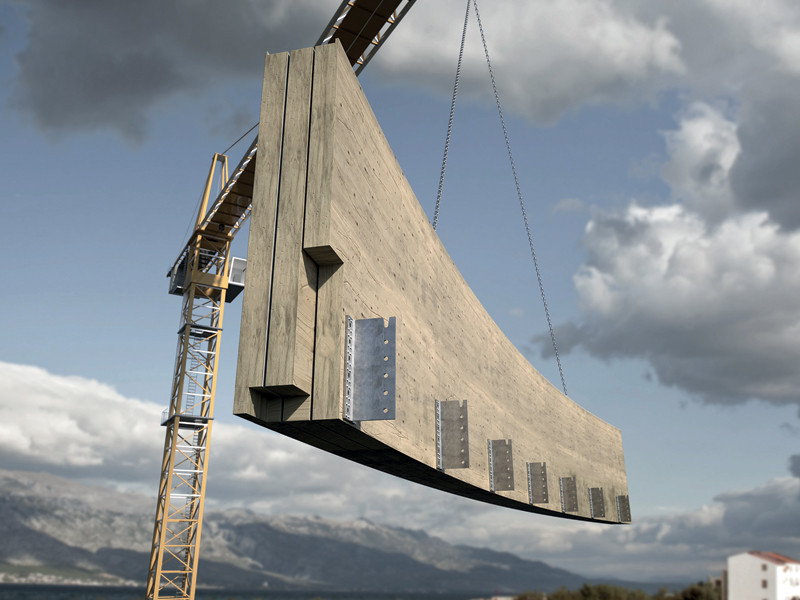

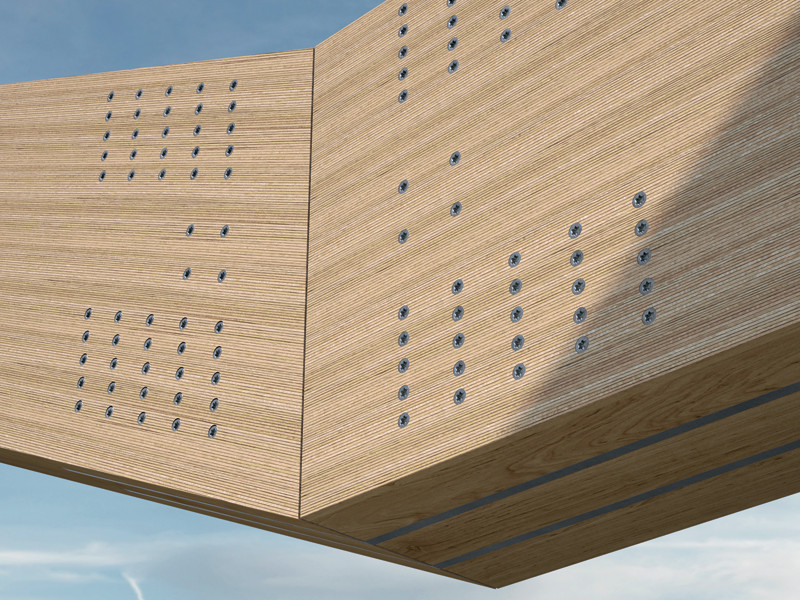

La broche SBD convient pour assembler des poutres de tête et réaliser des poutres continues en restaurant les forces de cisaillement et le moment.

La pointe autoperceuse bois-métal avec une géométrie spéciale réduit la possibilité de ruptures pendant le vissage.

Le diamètre de 7,5 mm garantit des résistances au cisaillement supérieures de 15 % et permet d’optimiser le nombre de fixations.

Le filetage contre la pointe facilite le vissage ; le filetage sous tête de longueur supérieure permet une fermeture rapide et précise de l’assemblage.

Le diamètre réduit de la broche garantit des assemblages avec une rigidité élevée. Elle est utilisable avec des visseuses de 600-1500 tr/min.

En acier au carbone avec zingage blanc, elle peut être utilisée sur l’acier et l’aluminium. Classes de service 1 et 2.

Documentation

Fiche technique
SBD Fiche technique 2022
Fiche technique CANADA
Déclaration des performances (DOP) Télécharger
Fichier CAO
Fichier BIM.ifc
Fichier BIM.rfa

SBD L ≥ 95 mm

CODE info d₁
[mm]
L
[mm]
d₁
[in]
L
[in]
TX pcs.
SBD7595 - 7.5 95 0.3 3 3/4'' TX40 50
SBD75115 NEW TAPERED TIP 7.5 115 0.3 4 1/2'' TX40 50
SBD75135 NEW TAPERED TIP 7.5 135 0.3 5 5/16'' TX40 50
SBD75155 NEW TAPERED TIP 7.5 155 0.3 6 1/8'' TX40 50
SBD75175 - 7.5 175 0.3 6 7/8'' TX40 50
SBD75195 - 7.5 195 0.3 7 11/16'' TX40 50
SBD75215 - 7.5 215 0.3 8 7/16'' TX40 50
SBD75235 - 7.5 235 0.3 9 1/4'' TX40 50

SBD L ≤ 75 mm

CODE info d₁
[mm]
L
[mm]
d₁
[in]
L
[in]
TX pcs.
SBD7555 - 7.5 55 0.3 2 3/16'' TX40 50
SBD7575 - 7.5 75 0.3 2 15/16'' TX40 50
