VIS À TÊTE LARGE
TBS EVO

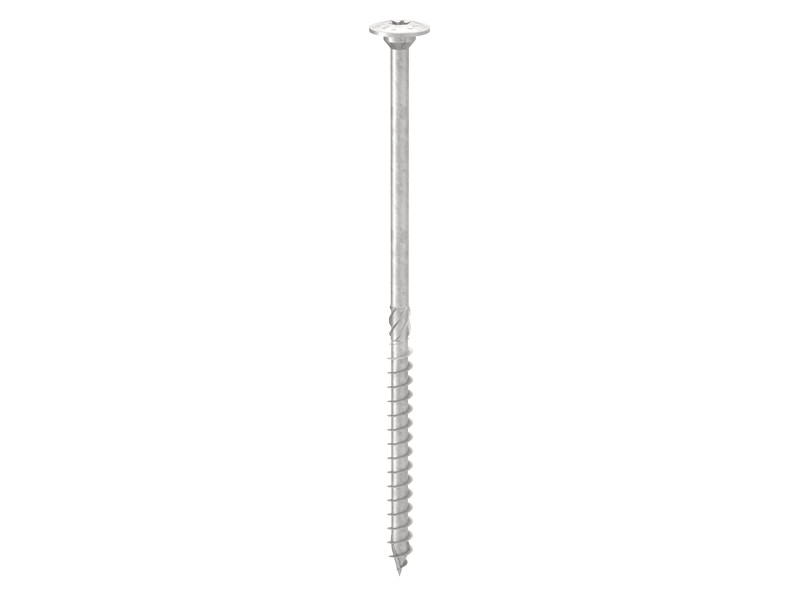

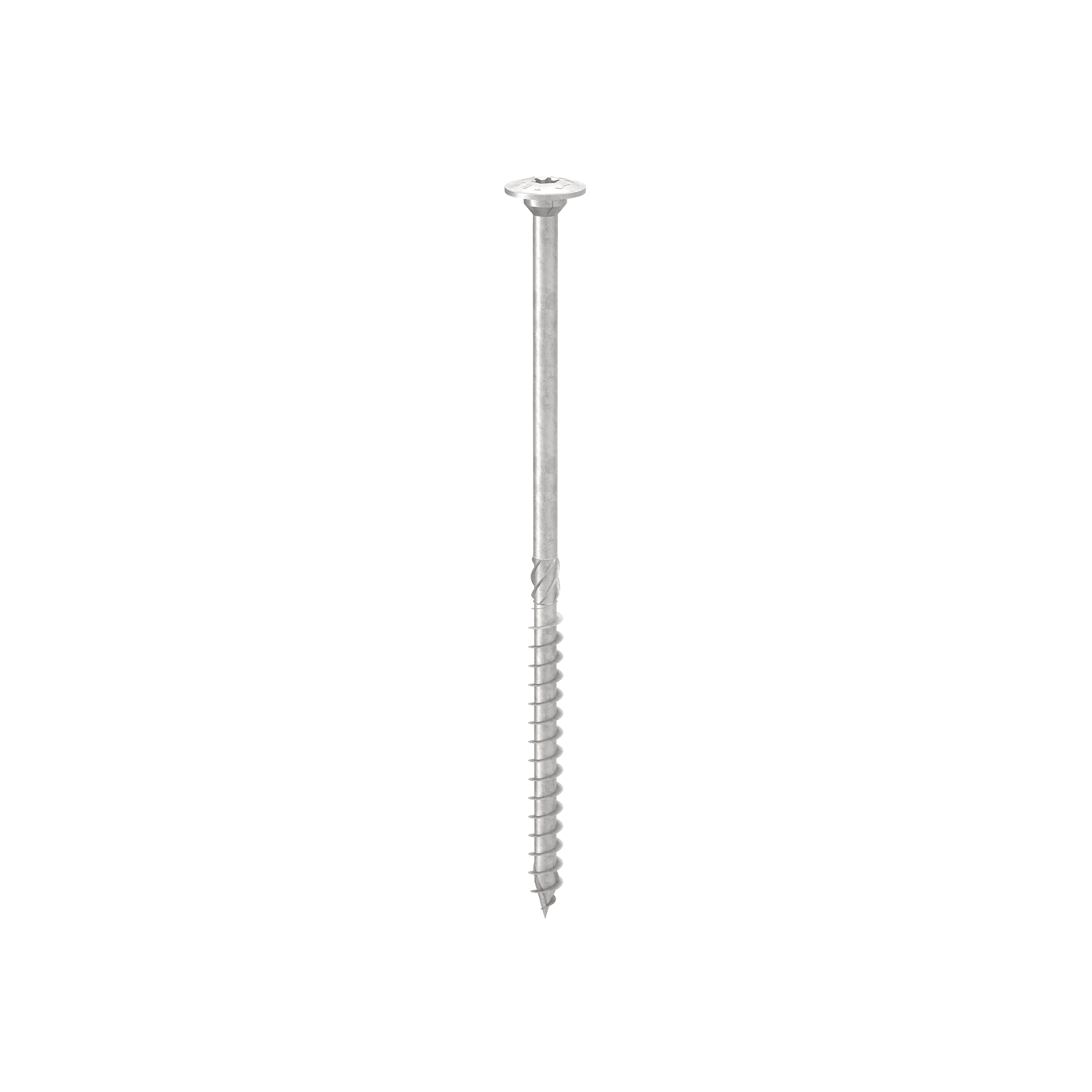

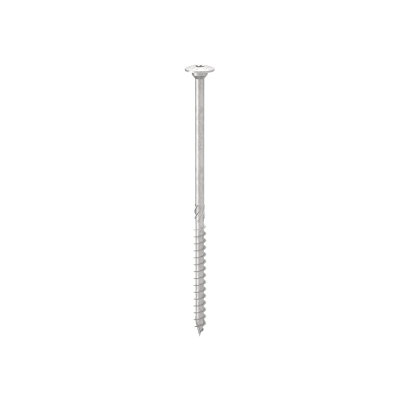

La vis à bois TBS EVO est une vis structurelle pour une utilisation en extérieur possible en classe de service 3 et en classe de corrosivité atmosphérique C4.

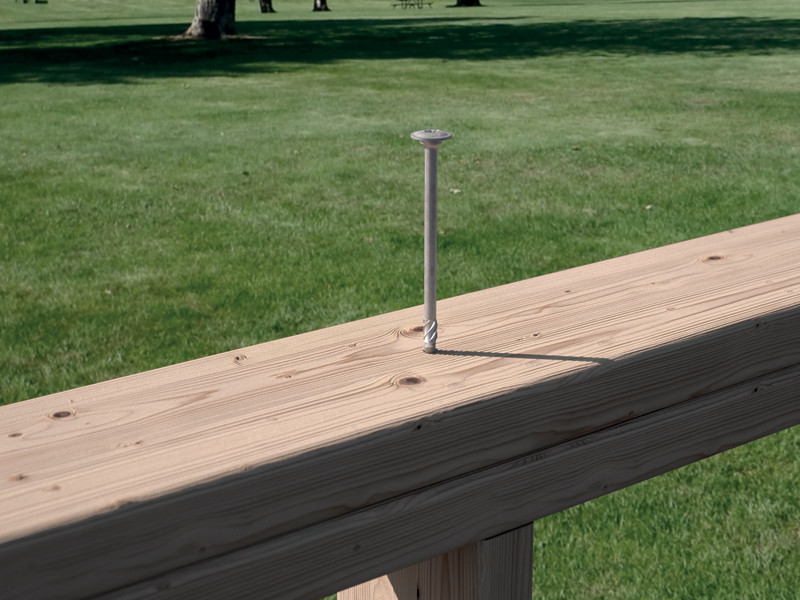

La tête large sert de rondelle et garantit une résistance élevée à la traction.
Vis structurelles pour extérieur : découvrez TBS EVO, la vis à bois à tête large.

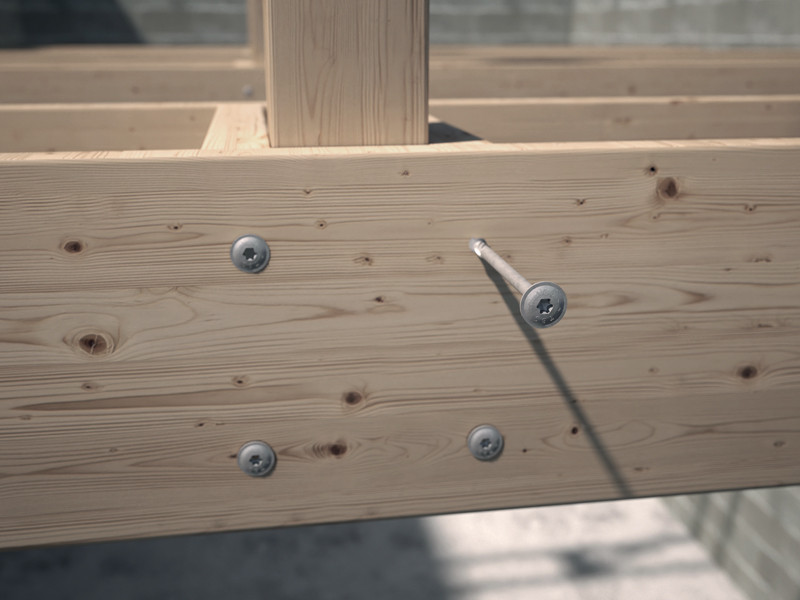

TBS EVO est homologuée pour les applications structurelles sollicitées dans toutes les directions par rapport à la fibre (α = 0° - 90°).
Grâce à sa tête large, elle est idéale en cas de vent ou de variations des dimensions du bois. Le filet asymétrique « en parapluie » assure une meilleure pénétration dans le bois.

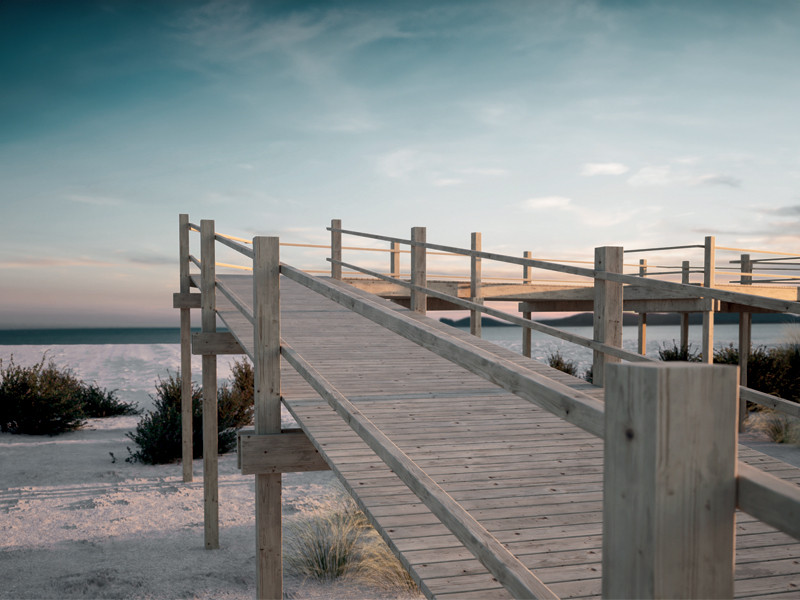

Excellente pour la réalisation de structures en extérieur comme des passerelles et des arcades et pour la fixation de panneaux SIP et de panneaux sandwich. En combinaison avec la rondelle d’étanchéité WBAZ, elle est également adaptée à la fixation sur tôle jusqu’à 0,7 mm d’épaisseur, sans pré-perçage.

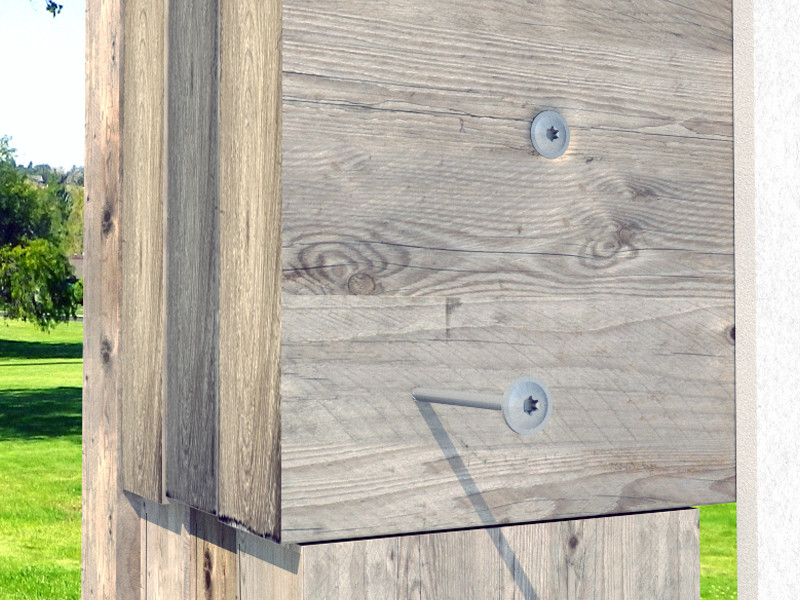

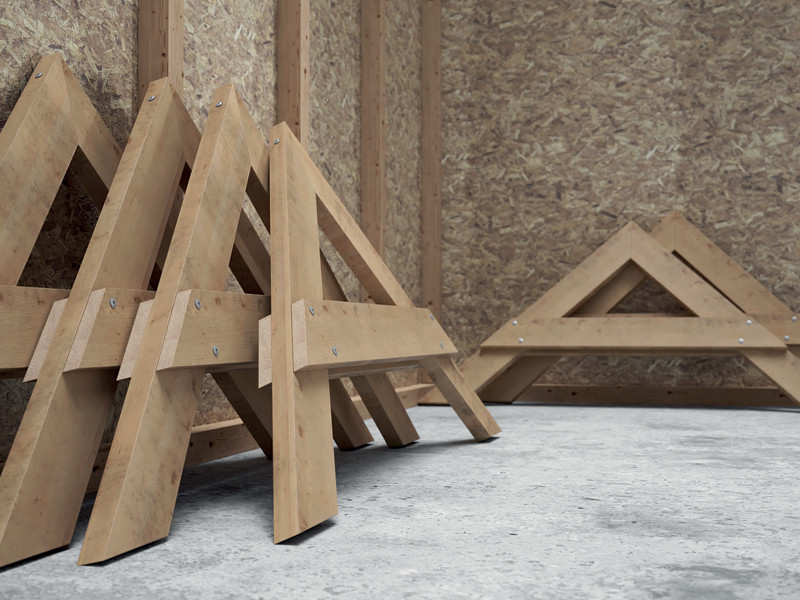

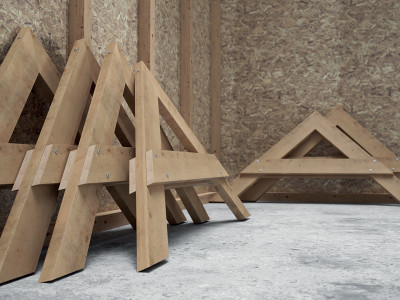

Les vis à bois TBS EVO peuvent être utilisées avec des panneaux à base de bois, du bois massif et lamellé-collé, du CLT et du LVL et des bois à haute densité.
En acier au carbone, revêtement multicouche de 20 μm avec traitement de surface à base de résine époxyde et de paillettes d'aluminium.
Les tests ont démontré une absence de rouille après un test de 1440 heures d’exposition dans un brouillard salin conformément à la norme ISO 9227.
Utilisation possible à l’extérieur en classe de service 3 et en classe de corrosivité atmosphérique C4.
Les valeurs sont certifiées également pour l’insertion de la vis parallèlement à la fibre.
Caractéristiques
| UTILISATION PRINCIPALE | classe de corrosivité C4 |
|---|---|
| TÊTE | large |
| DIAMÈTRE | 6,0 et 8,0 mm |
| LONGUEUR | de 60 à 240 mm |
Documentation
Fiche technique
|
|
|---|---|
Guide Distances Minimales
|
|
Fiche technique USA
|
|
Fiche technique JAPAN
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certification ETA
|
|
| Déclaration des performances (DOP) | Télécharger |
Fichier CAO
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|
TBS EVO
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
|---|---|---|---|---|---|---|---|---|---|
| TBSEVO660 | - | 6 | 60 | 40 | 0.24 | 2 3/8'' | 1 9/16'' | TX30 | 100 |
| TBSEVO680 | - | 6 | 80 | 50 | 0.24 | 3 1/8'' | 1 15/16'' | TX30 | 100 |
| TBSEVO6100 | - | 6 | 100 | 60 | 0.24 | 4'' | 2 3/8'' | TX30 | 100 |
| TBSEVO6120 | - | 6 | 120 | 75 | 0.24 | 4 3/4'' | 2 15/16'' | TX30 | 100 |
| TBSEVO6140 | - | 6 | 140 | 75 | 0.24 | 5 1/2'' | 2 15/16'' | TX30 | 100 |
| TBSEVO6160 | - | 6 | 160 | 75 | 0.24 | 6 1/4'' | 2 15/16'' | TX30 | 100 |
| TBSEVO6180 | - | 6 | 180 | 75 | 0.24 | 7 1/8'' | 2 15/16'' | TX30 | 100 |
| TBSEVO6200 | - | 6 | 200 | 75 | 0.24 | 8'' | 2 15/16'' | TX30 | 100 |
| TBSEVO8100 | - | 8 | 100 | 52 | 0.32 | 4'' | 2 1/16'' | TX40 | 50 |
| TBSEVO8120 | - | 8 | 120 | 80 | 0.32 | 4 3/4'' | 3 1/8'' | TX40 | 50 |
| TBSEVO8140 | - | 8 | 140 | 80 | 0.32 | 5 1/2'' | 3 1/8'' | TX40 | 50 |
| TBSEVO8160 | - | 8 | 160 | 100 | 0.32 | 6 1/4'' | 4'' | TX40 | 50 |
| TBSEVO8180 | - | 8 | 180 | 100 | 0.32 | 7 1/8'' | 4'' | TX40 | 50 |
| TBSEVO8200 | - | 8 | 200 | 100 | 0.32 | 8'' | 4'' | TX40 | 50 |
| TBSEVO8220 | - | 8 | 220 | 100 | 0.32 | 8 5/8'' | 4'' | TX40 | 50 |
| TBSEVO8240 | - | 8 | 240 | 100 | 0.32 | 9 1/2'' | 4'' | TX40 | 50 |
| TBSEVO8280 | - | 8 | 280 | 100 | 0.32 | 11'' | 4'' | TX40 | 50 |
| TBSEVO8320 | - | 8 | 320 | 100 | 0.32 | 12 5/8'' | 4'' | TX40 | 50 |
| TBSEVO8360 | - | 8 | 360 | 100 | 0.32 | 14 1/4'' | 4'' | TX40 | 50 |
| TBSEVO8400 | - | 8 | 400 | 100 | 0.32 | 15 3/4'' | 4'' | TX40 | 50 |
| TBSEVO10120 | - | 10 | 120 | 60 | 0.4 | 4 3/4'' | 2 3/8'' | TX50 | 50 |
| TBSEVO10140 | - | 10 | 140 | 60 | 0.4 | 5 1/2'' | 2 3/8'' | TX50 | 50 |
| TBSEVO10160 | - | 10 | 160 | 80 | 0.4 | 6 1/4'' | 3 1/8'' | TX50 | 50 |
| TBSEVO10180 | - | 10 | 180 | 80 | 0.4 | 7 1/8'' | 3 1/8'' | TX50 | 50 |
| TBSEVO10200 | - | 10 | 200 | 100 | 0.4 | 8'' | 4'' | TX50 | 50 |
| TBSEVO10220 | - | 10 | 220 | 100 | 0.4 | 8 5/8'' | 4'' | TX50 | 50 |
| TBSEVO10240 | - | 10 | 240 | 100 | 0.4 | 9 1/2'' | 4'' | TX50 | 50 |
| TBSEVO10280 | - | 10 | 280 | 100 | 0.4 | 11'' | 4'' | TX50 | 50 |
