LA REVOLUTION DU PLANCHER EN CLT

TC FUSION

New

Le problème de réaliser un plancher en CLT suffisamment rigide pour permettre une grande distance entre les colonnes porteuses ne se pose plus. Pour des raisons de transport, les panneaux ne peuvent pas être très larges (généralement un maximum de 3,5 m) et pour les relier de manière suffisamment rigide, ils sont collés sur place.

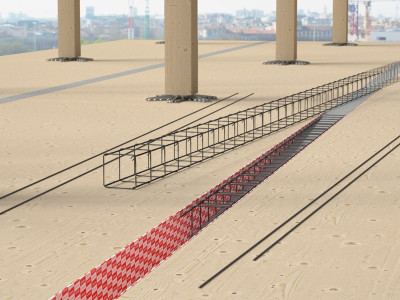

Le système Rothoblaas TC FUSION permet en revanche d’unir les panneaux non plus par collage mais au moyen d’un assemblage bois-béton-bois. Grâce à la rigidité du béton armé, le plancher en CLT ainsi réalisé s’avère particulièrement résistant aux déformations et aux vibrations, permettant d'exploiter pleinement le potentiel des systèmes SPIDER et PILLAR.

Applications

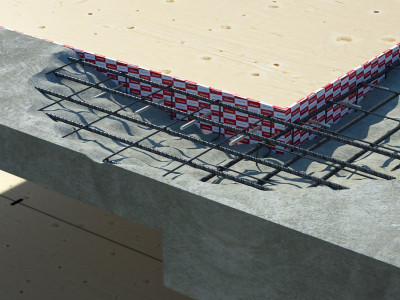

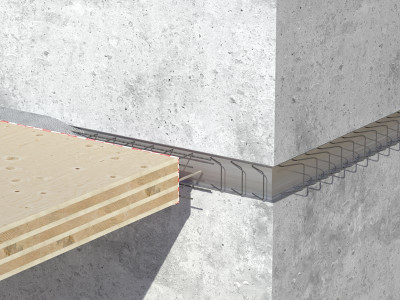

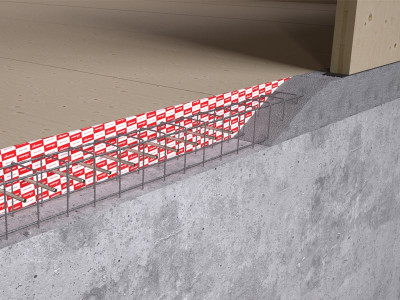

Le système TC FUSION trouve évidemment sa place non seulement dans les planchers, mais dans une multitude de situations où un panneau en CLT doit être relié de manière rigide à un élément en béton armé. Par exemple, il est possible de créer le support d'un plancher en CLT sur un mur en béton armé, ou d'utiliser le système pour la fixation au sol d’un mur en CLT ou encore de relier des murs en CLT à un mur en béton armé.

Comment fonctionne TC FUSION ?

Les connecteurs à filetage total VGS, VGZ et RTR sont désormais certifiés pour tout type d'application où un élément en bois (mur, plancher, etc.) doit transmettre des contraintes à un élément en béton (noyau de contreventement, fondation, etc.).

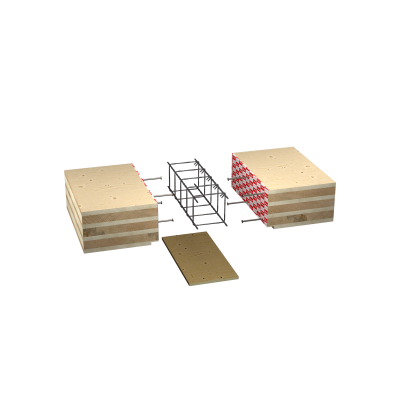

La préfabrication du béton se conjugue avec celle du bois : les armatures de reprise insérées dans le coulage du béton accueillent les connecteurs à filetage total pour bois ; le coulage complémentaire effectué après la pose des éléments en bois complète l’assemblage.

TC FUSION permet de réaliser des assemblages entre des panneaux en CLT d’une résistance et rigidité exceptionnelles pour les contraintes de cisaillement, le moment fléchissant et l’effort axial.

Documentation

Fiche technique
Certification ETA
Feuille de calcul TC FUSION
