RONDELLE 45° POUR VGS
VGU

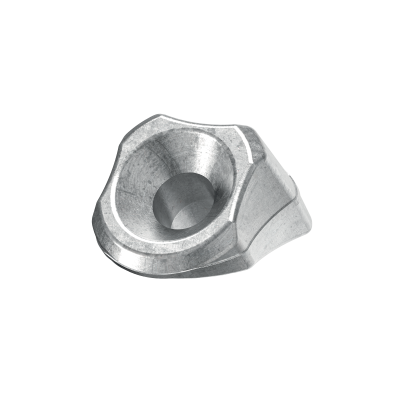

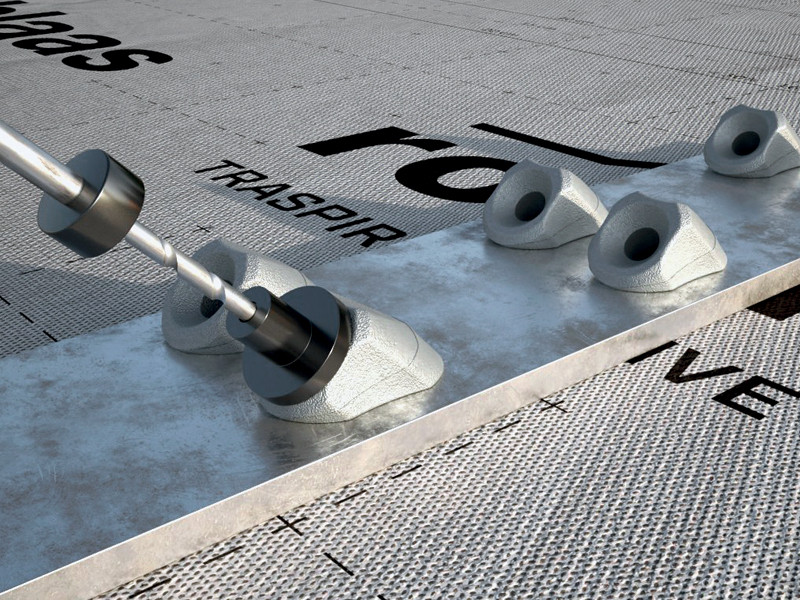

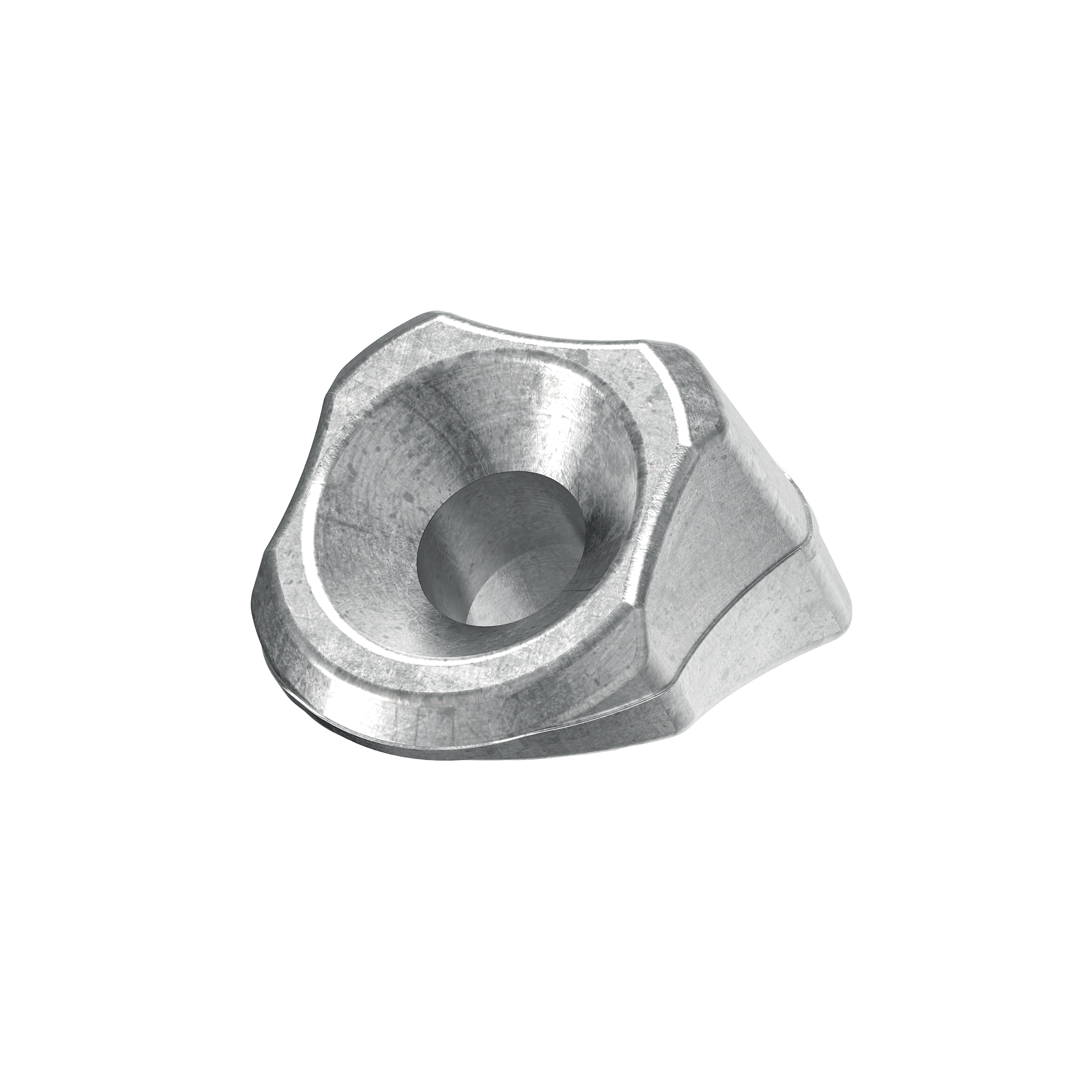

VGU est une rondelle permettant d’installer les vis à bois VGS sur des plaques en acier avec une inclinaison de 45°.
Le façonnage ergonomique assure une prise ferme et précise pendant la pose.
Disponible en 3 versions de rondelle compatibles avec VGS Ø9, Ø11 et Ø13 mm pour des plaques d’épaisseur variable.
VGU, la rondelle à 45° pour l’installation des vis à bois VGS.
La rondelle VGU est dotée de marquage CE selon ETA 11/0030.

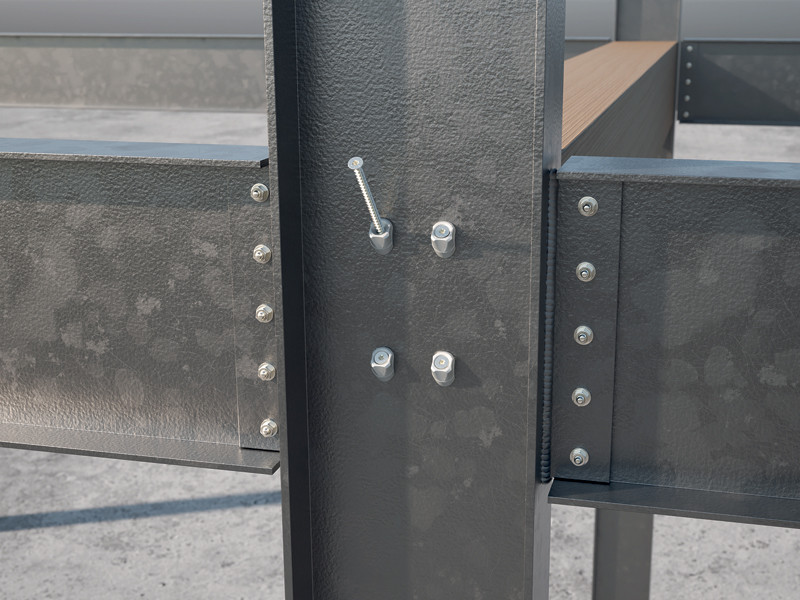

L’utilisation des rondelles VGU avec des vis à bois VGS inclinées à 45° sur des plaques en acier rétablit les valeurs de résistance au glissement de la vis.
Également disponible, le gabarit JIG VGU permet de réaliser facilement un pré-perçage avec une inclinaison de 45°, facilitant le vissage de la vis à bois VGS dans la rondelle ; la longueur recommandée du pré-perçage est d’au moins 20 mm.
La rondelle VGU est réalisée en acier au carbone avec zingage blanc ; elle est conçue pour être utilisée avec des panneaux à base de bois, du bois massif, du bois lamellé-collé, du CLT, du LVL et des bois à haute densité. Classes de service 1 et 2.
Documentation
Fiche technique
|
|
|---|---|
Fiche technique USA
|
|
Fiche technique CANADA
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certification ETA
|
|
| Déclaration des performances (DOP) | Télécharger |
Cahier des charges
|
|
Fichier CAO
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|
Instructions de pose
| Indications Pour La Pose VGS |
|---|
VGU
| CODE | description | version | pcs. |
|---|---|---|---|
| VGU945 | not available in Germany (nicht erhältlich in Deutschland) | for screw VGS Ø9 | 25 |
| VGU1145 | not available in Germany (nicht erhältlich in Deutschland) | for screw VGS Ø11 | 25 |
| VGU1345 | not available in Germany (nicht erhältlich in Deutschland) | for screw VGS Ø13 | 25 |
VGU DE
| CODE | version | pcs. |
|---|---|---|
| VGU945DE | for screw VGS Ø9 | 25 |
| VGU1145DE | for screw VGS Ø11 | 25 |
| VGU1345DE | for screw VGS Ø13 | 25 |

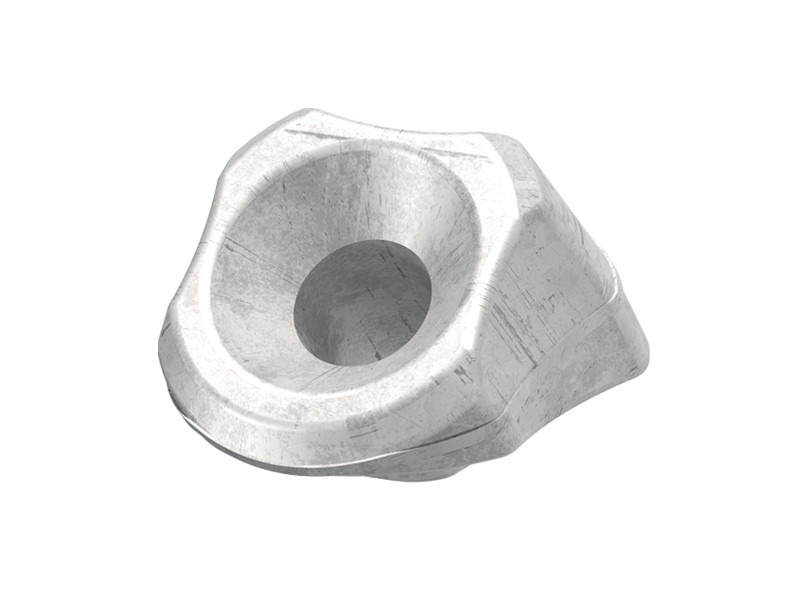

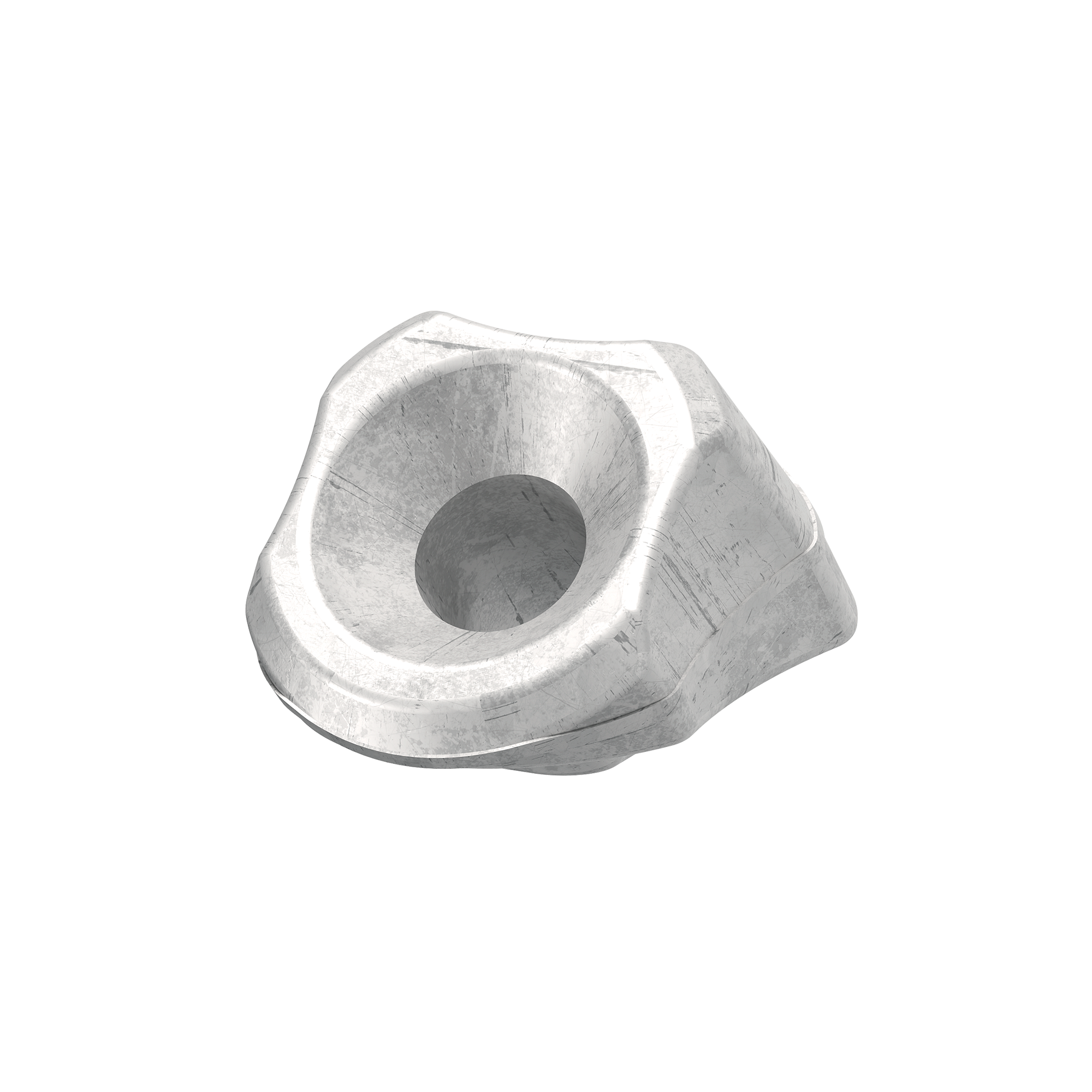

VGU EVO DE
| CODE | version | pcs. | |
|---|---|---|---|
| VGUEVO945DE | New | for screw VGS Ø9 | 25 |
| VGUEVO1145DE | New | for screw VGS Ø11 | 25 |
| VGUEVO1345DE | New | for screw VGS Ø13 | 25 |
