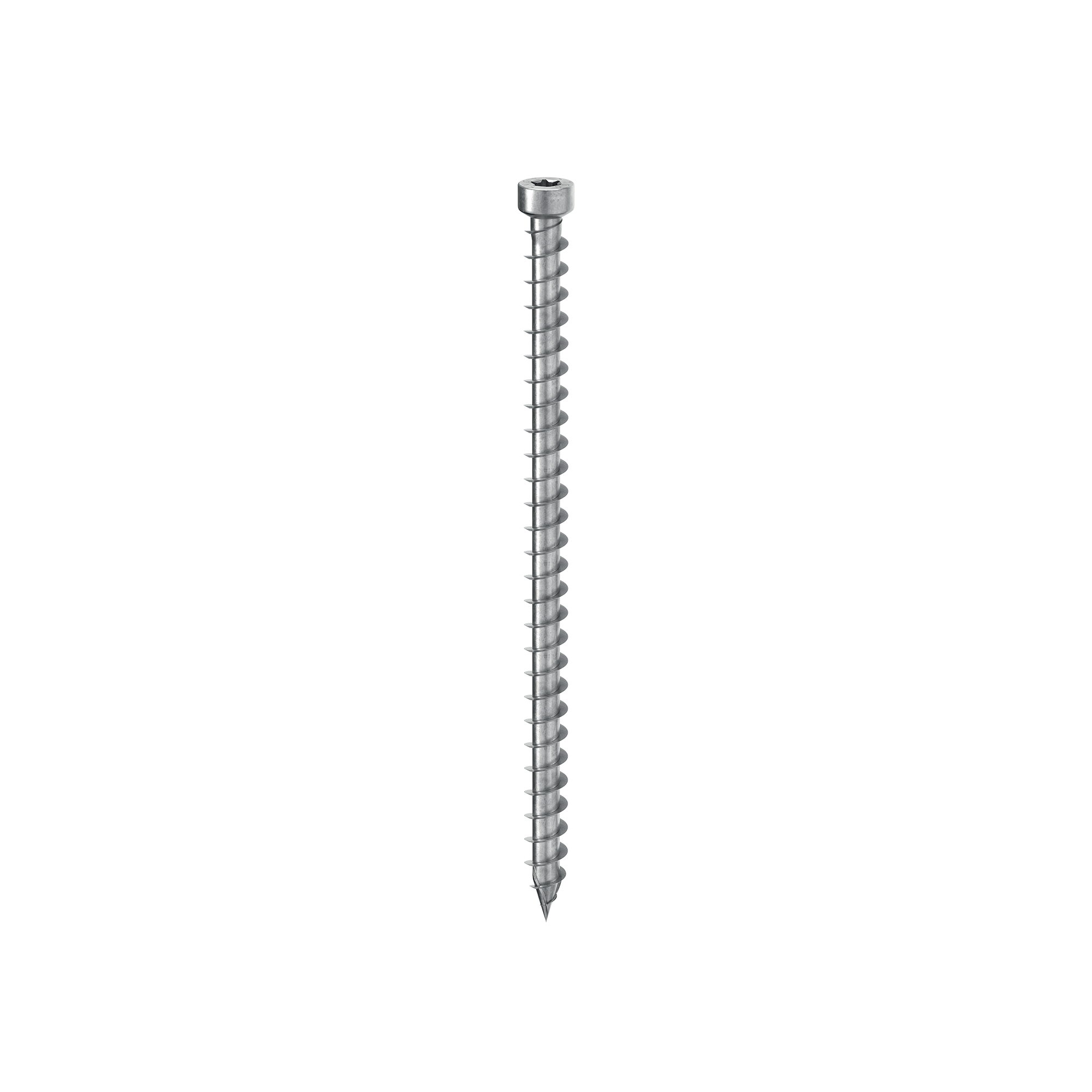

CONNECTEUR TOUT FILET À TÊTE CYLINDRIQUE

VGZ

Les vis à bois VGZ à filetage total conviennent pour des systèmes d’assemblage escamotables, des couplages en bois et des renforts structurels. Disponibles dans un grand nombre de dimensions, elles garantissent une protection contre le feu et les séismes.

ETA-11/0030 ETA-22/0806
UKCA 1
ICC-ES 233
ELC 4645
CBL 2
Missing Title Missing Title
Missing Title
galvanisé

Video

cookies.consent_necessary

Vis à bois tout filet VGZ : fiabilité totale pour vos structures en bois

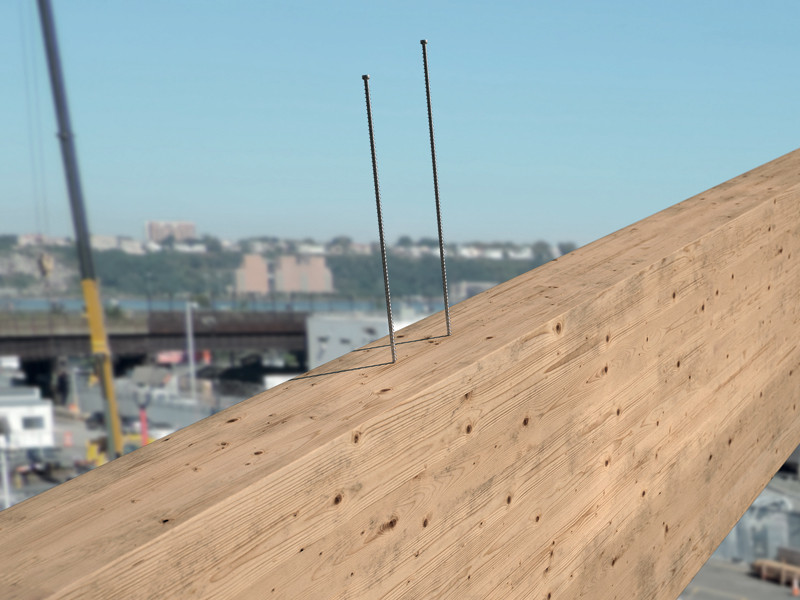

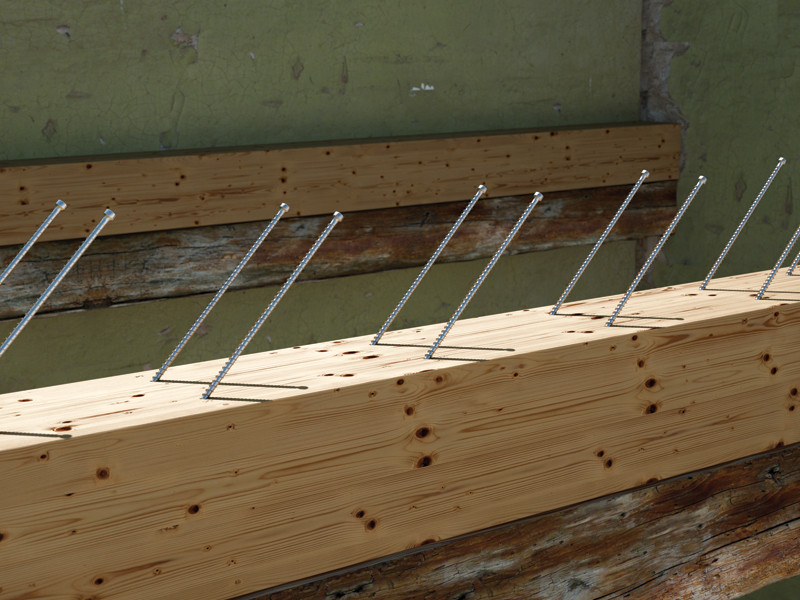

Le filetage profond et l’acier avec limite d’élasticité caractéristique élevée (fy,k = 1000 N/mm2) des vis à bois VGZ garantissent de hautes performances à la traction. Conviennent pour l’assemblage de poutres dans la rénovation structurelle et les nouvelles interventions. Les vis à bois VGZ sont homologuées pour les applications structurelles sollicitées dans toutes les directions par rapport à la fibre (α = 0° - 90°).

Les distances minimales des fixations nécessaires sont réduites. Valeurs testées, certifiées et calculées également pour CLT et bois à haute densité comme le micro-lamellé LVL. Absence totale de chrome hexavalent. Conforme aux normes de réglementation les plus strictes concernant les substances chimiques (SVHC).

Informations REACH disponibles.

Essais cycliques SEISMIC-REV réalisés selon la norme EN 12512. En acier au carbone avec zingage blanc, elles sont conçues pour être utilisées sur des panneaux à base de bois, du bois massif, du bois lamellé-collé, du CLT, du LVL et des bois à haute densité. Classes de service 1 et 2.

Contacter notre agent local Télécharger le catalogue

Caractéristiques

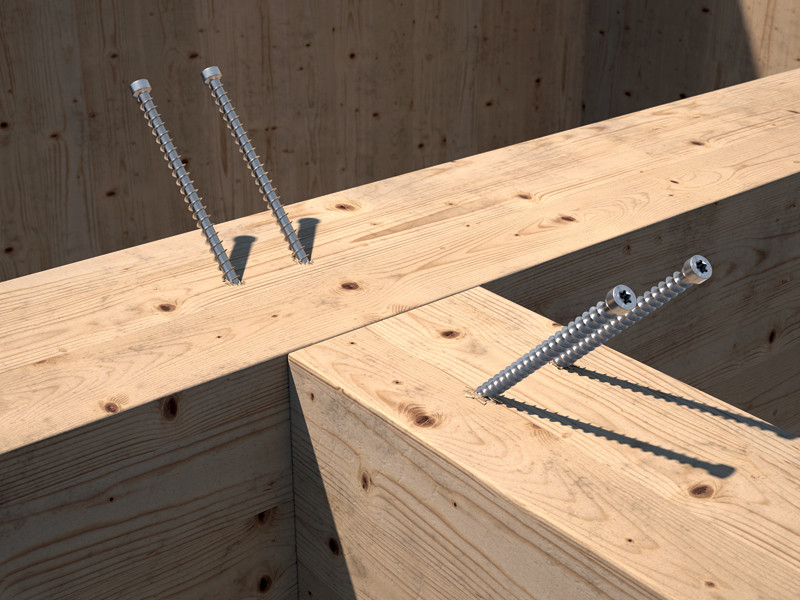

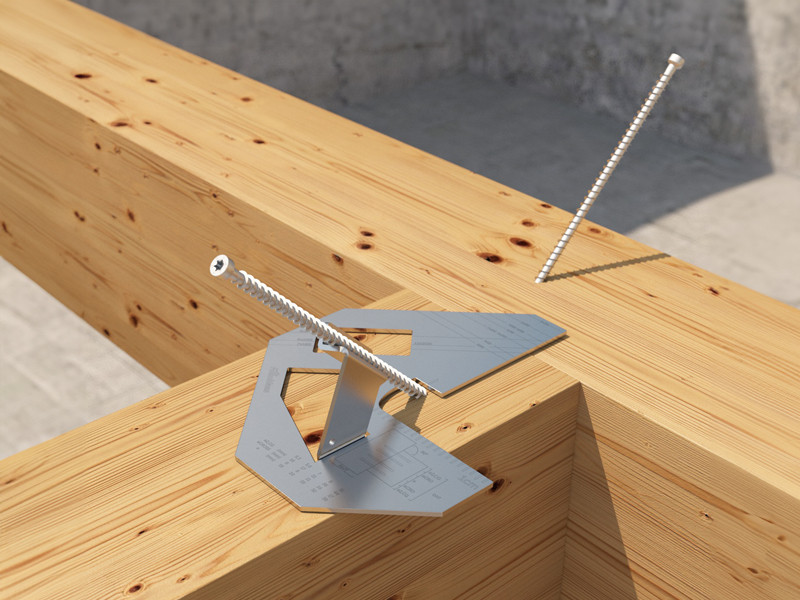

UTILISATION PRINCIPALE assemblages 45°, renforts et couplages
TÊTE cylindrique escamotable
DIAMÈTRE 7,0 | 9,0 | 11,0 mm
LONGUEUR de 80 à 600 mm

Documentation

Fiche technique
Guide Distances Minimales
Fiche technique USA
Fiche technique CANADA
Fiche technique JAPAN
ICC-ES Evaluation report USA
ICC-ES Listing report CANADA
Certification ETA
Déclaration des performances (DOP) Télécharger
Cahier des charges
Fichier CAO
Fichier BIM.ifc
Fichier BIM.rfa
Contacter notre agent local Télécharger le catalogue

VGZ

CODE info d₁
[mm]
 L
[mm]
 b
[mm]
 d₁
[in]
 L
[in]
 b
[in]
 TX pcs.
VGZ780 - 7 80 70 0.28 3 1/8'' 2 3/4'' TX30 50
VGZ7100 - 7 100 90 0.28 4'' 3 1/2'' TX30 50
VGZ7120 - 7 120 110 0.28 4 3/4'' 4 3/8'' TX30 50
VGZ7140 - 7 140 130 0.28 5 1/2'' 5 1/8'' TX30 50
VGZ7160 - 7 160 150 0.28 6 1/4'' 6'' TX30 50
VGZ7180 - 7 180 170 0.28 7 1/8'' 6 3/4'' TX30 50
VGZ7200 - 7 200 190 0.28 8'' 7 1/2'' TX30 50
VGZ7220 - 7 220 210 0.28 8 5/8'' 8 1/4'' TX30 50
VGZ7240 - 7 240 230 0.28 9 1/2'' 9 1/16'' TX30 50
VGZ7260 - 7 260 250 0.28 10 1/4'' 10'' TX30 50
VGZ7280 - 7 280 270 0.28 11'' 10 5/8'' TX30 50
VGZ7300 - 7 300 290 0.28 11 3/4'' 11 7/16'' TX30 50
VGZ7320 - 7 320 310 0.28 12 5/8'' 12 3/16'' TX30 50
VGZ7340 - 7 340 330 0.28 13 3/8'' 13'' TX30 50
VGZ7360 - 7 360 350 0.28 14 1/4'' 13 3/4'' TX30 50
VGZ7380 - 7 380 370 0.28 15'' 14 9/16'' TX30 50
VGZ7400 - 7 400 390 0.28 15 3/4'' 15 3/8'' TX30 50
VGZ9160 - 9 160 150 0.36 6 1/4'' 6'' TX40 50
VGZ9180 - 9 180 170 0.36 7 1/8'' 6 3/4'' TX40 50
VGZ9200 - 9 200 190 0.36 8'' 7 1/2'' TX40 50
VGZ9220 - 9 220 210 0.36 8 5/8'' 8 1/4'' TX40 50
VGZ9240 - 9 240 230 0.36 9 1/2'' 9 1/16'' TX40 50
VGZ9260 - 9 260 250 0.36 10 1/4'' 10'' TX40 50
VGZ9280 - 9 280 270 0.36 11'' 10 5/8'' TX40 50
VGZ9300 - 9 300 290 0.36 11 3/4'' 11 7/16'' TX40 50
VGZ9320 - 9 320 310 0.36 12 5/8'' 12 3/16'' TX40 50
VGZ9340 - 9 340 330 0.36 13 3/8'' 13'' TX40 50
VGZ9360 - 9 360 350 0.36 14 1/4'' 13 3/4'' TX40 50
VGZ9380 - 9 380 370 0.36 15'' 14 9/16'' TX40 50
VGZ9400 - 9 400 390 0.36 15 3/4'' 15 3/8'' TX40 50
VGZ9440 - 9 440 430 0.36 17 1/4'' 16 15/16'' TX40 25
VGZ9480 - 9 480 470 0.36 19'' 18 1/2'' TX40 25
VGZ9520 - 9 520 510 0.36 20 1/2'' 20 1/16'' TX40 25
VGZ9560 - 9 560 550 0.36 22'' 21 5/8'' TX40 25
VGZ9600 - 9 600 590 0.36 23 5/8'' 23 1/4'' TX40 25
VGZ11150 - 11 150 140 0.44 6'' 5 1/2'' TX50 25
VGZ11200 - 11 200 190 0.44 8'' 7 1/2'' TX50 25
VGZ11250 - 11 250 240 0.44 10'' 9 1/2'' TX50 25
VGZ11275 - 11 275 265 0.44 10 7/8'' 10 7/16'' TX50 25
VGZ11300 - 11 300 290 0.44 11 3/4'' 11 7/16'' TX50 25
VGZ11325 - 11 325 315 0.44 12 3/4'' 12 3/8'' TX50 25
VGZ11350 - 11 350 340 0.44 13 3/4'' 13 3/8'' TX50 25
VGZ11375 - 11 375 365 0.44 14 3/4'' 14 3/8'' TX50 25
VGZ11400 - 11 400 390 0.44 15 3/4'' 15 3/8'' TX50 25
VGZ11425 - 11 425 415 0.44 16 3/4'' 16 5/16'' TX50 25
VGZ11450 - 11 450 440 0.44 17 3/4'' 17 1/4'' TX50 25
VGZ11475 - 11 475 465 0.44 18 11/16'' 18 5/16'' TX50 25
VGZ11500 - 11 500 490 0.44 19 3/4'' 19 5/16'' TX50 25
VGZ11525 - 11 525 515 0.44 20 11/16'' 20 1/4'' TX50 25
VGZ11550 - 11 550 540 0.44 21 5/8'' 21 1/4'' TX50 25
VGZ11575 - 11 575 565 0.44 22 5/8'' 22 1/4'' TX50 25
VGZ11600 - 11 600 590 0.44 23 5/8'' 23 1/4'' TX50 25
VGZ11650 - 11 650 640 0.44 25 9/16'' 25 3/16'' TX50 25
VGZ11700 - 11 700 690 0.44 27 1/2'' 27 3/16'' TX50 25
VGZ11750 - 11 750 740 0.44 29 1/2'' 29 1/8'' TX50 25
VGZ11800 - 11 800 790 0.44 31 1/2'' 31 1/8'' TX50 25
VGZ11850 - 11 850 840 0.44 33 7/16'' 33 1/16'' TX50 25
VGZ11900 - 11 900 890 0.44 35 1/2'' 35 1/16'' TX50 25
VGZ11950 - 11 950 940 0.44 37 3/8'' 37'' TX50 25
VGZ111000 SELF-DRILLING TIP 11 1000 990 0.44 39 3/8'' 39'' TX50 25
