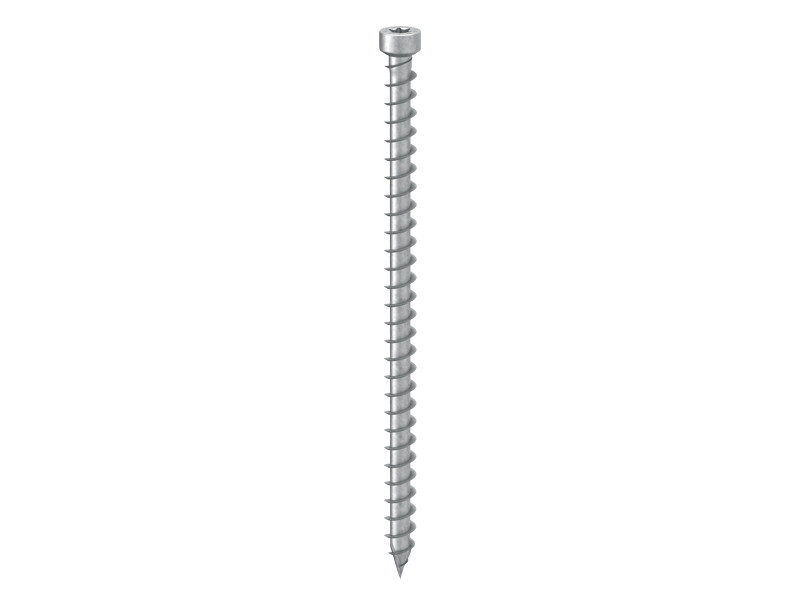

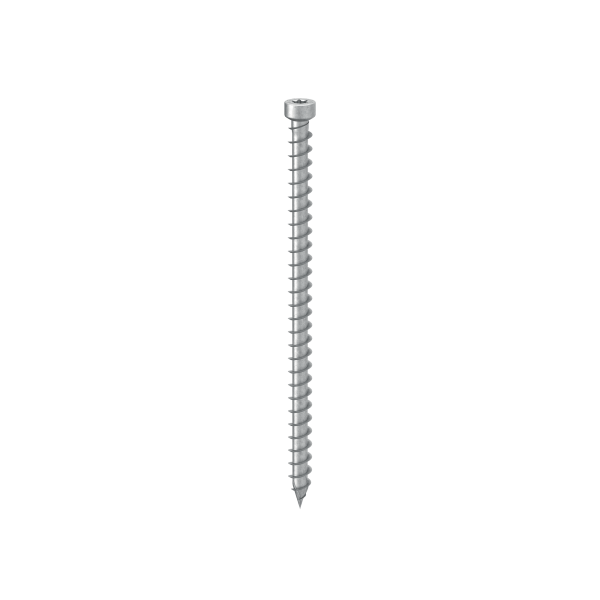

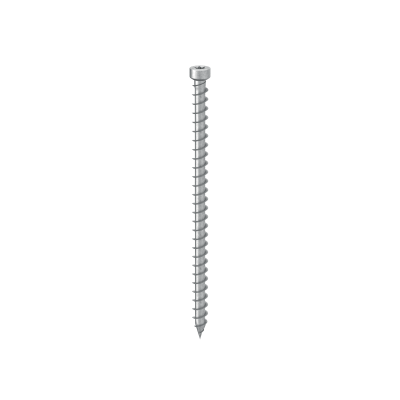

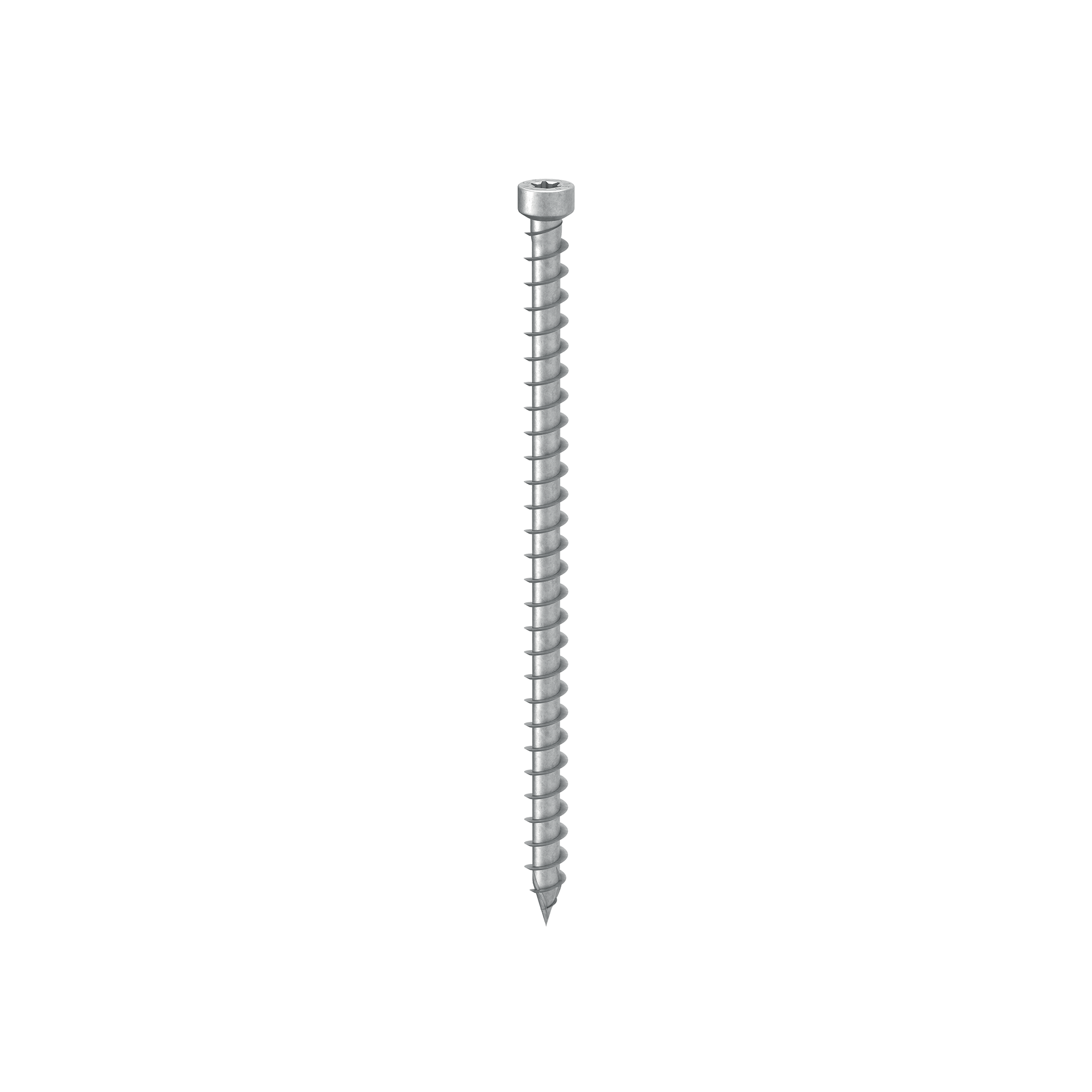

CONNECTEUR TOUT FILET À TÊTE CYLINDRIQUE
VGZ EVO C5
CORROSIVITÉ ATMOSPHÉRIQUE C5
Revêtement multicouche capable de résister en espaces extérieurs classés C5 selon la norme ISO 9223. Salt Spray Test (SST) avec temps d’exposition
supérieur de 3000 h réalisé sur des vis précédemment vissées et dévissées dans du bois Douglas.
POINTE 3 THORNS
Grâce à la pointe 3 THORNS, les distances de pose minimales sont réduites. Il est possible d'utiliser plus de vis sur une surface plus petite et des vis plus grandes sur des éléments plus petits. Les coûts et les délais pour la réalisation du projet sont réduits.
RÉSISTANCE MAXIMALE

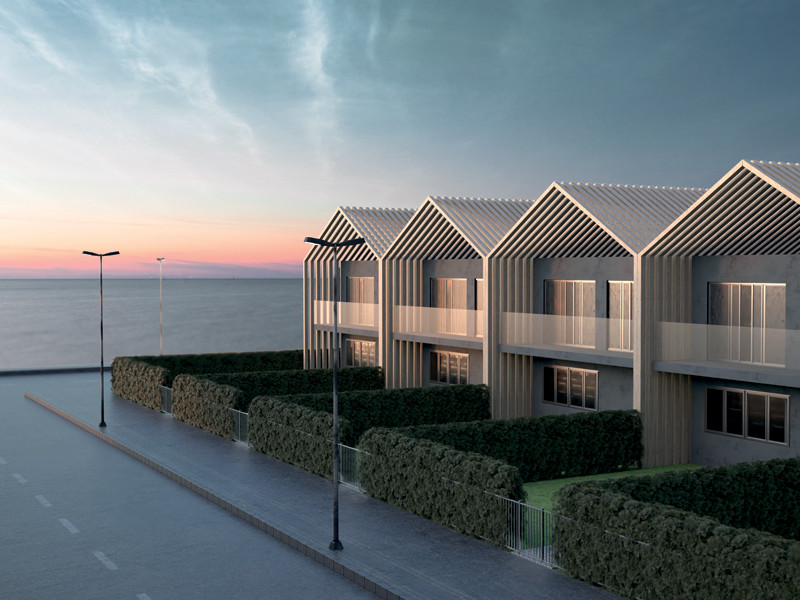

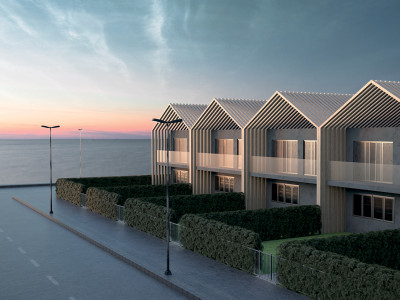

Cette vis est indiquée en cas de hautes performances mécaniques requises dans des conditions de corrosivité atmosphérique très défavorables.

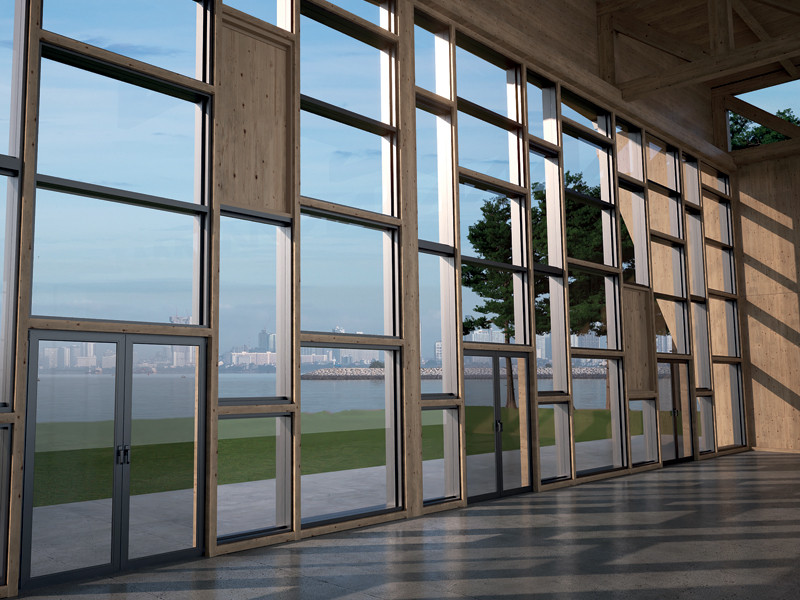

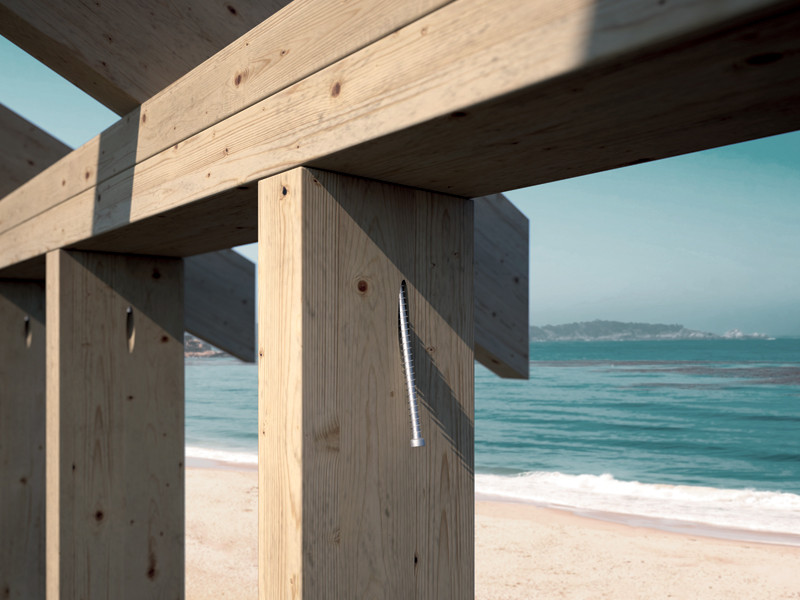

Sa tête cylindrique la rend idéale pour des assemblages invisibles, des couplages de bois et des renforts structurels.
Documentation
Fiche technique
|
|
|---|---|
Fiche technique USA
|
VGZ EVO C5
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
|---|---|---|---|---|---|---|---|---|---|
| VGZEVO7140C5 | - | 7 | 140 | 130 | 0.28 | 5 1/2'' | 5 1/8'' | TX30 | 25 |
| VGZEVO7180C5 | - | 7 | 180 | 170 | 0.28 | 7 1/8'' | 6 3/4'' | TX30 | 25 |
| VGZEVO7220C5 | - | 7 | 220 | 210 | 0.28 | 8 5/8'' | 8 1/4'' | TX30 | 25 |
| VGZEVO7260C5 | - | 7 | 260 | 250 | 0.28 | 10 1/4'' | 10'' | TX30 | 25 |
| VGZEVO7300C5 | - | 7 | 300 | 290 | 0.28 | 11 3/4'' | 11 7/16'' | TX30 | 25 |
| VGZEVO9200C5 | - | 9 | 200 | 190 | 0.36 | 8'' | 7 1/2'' | TX40 | 25 |
| VGZEVO9240C5 | - | 9 | 240 | 230 | 0.36 | 9 1/2'' | 9 1/16'' | TX40 | 25 |
| VGZEVO9280C5 | - | 9 | 280 | 270 | 0.36 | 11'' | 10 5/8'' | TX40 | 25 |
| VGZEVO9320C5 | - | 9 | 320 | 310 | 0.36 | 12 5/8'' | 12 3/16'' | TX40 | 25 |
| VGZEVO9360C5 | - | 9 | 360 | 350 | 0.36 | 14 1/4'' | 13 3/4'' | TX40 | 25 |
