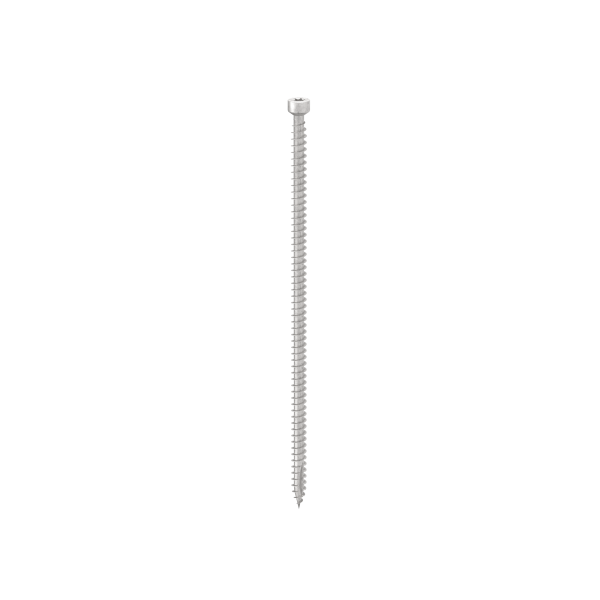

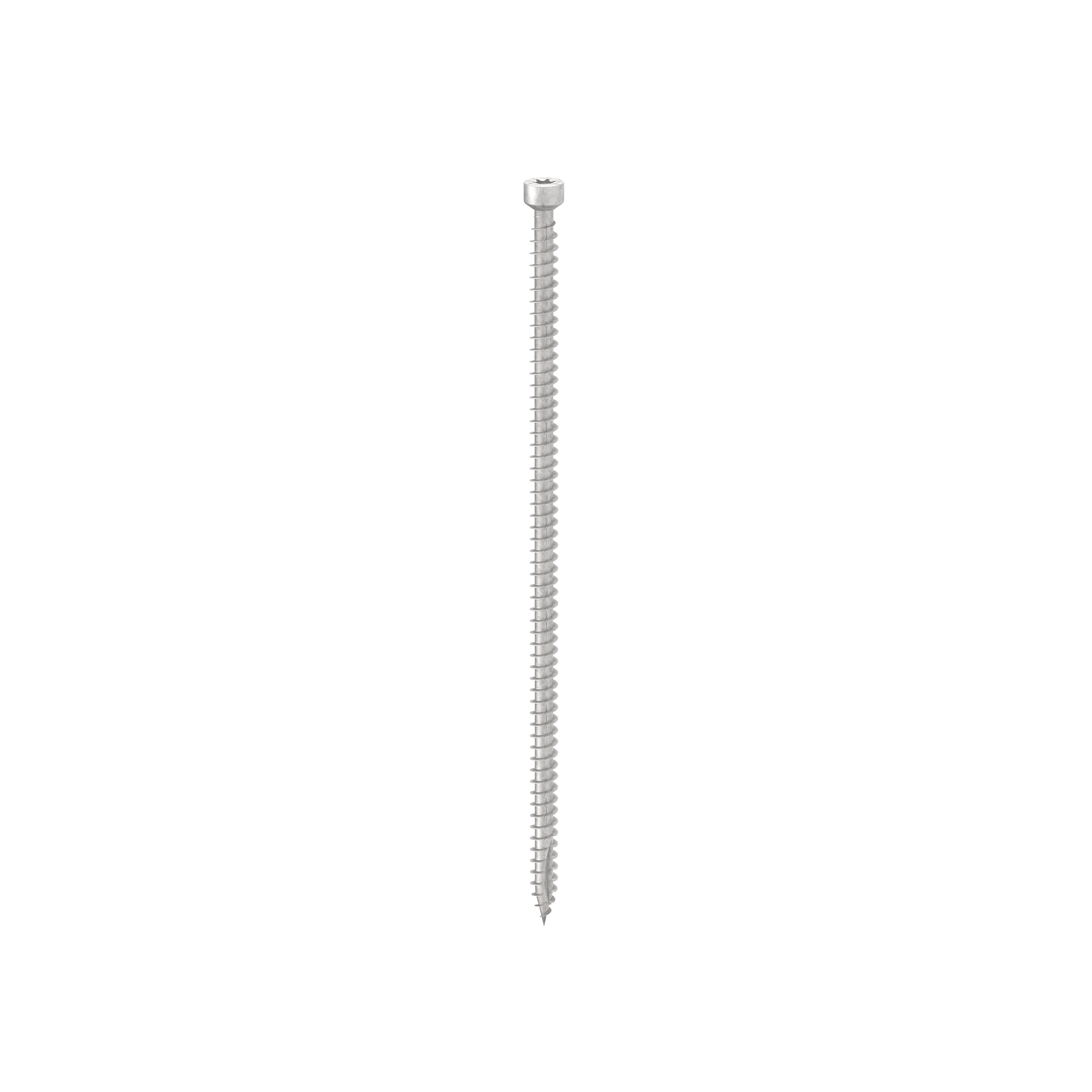

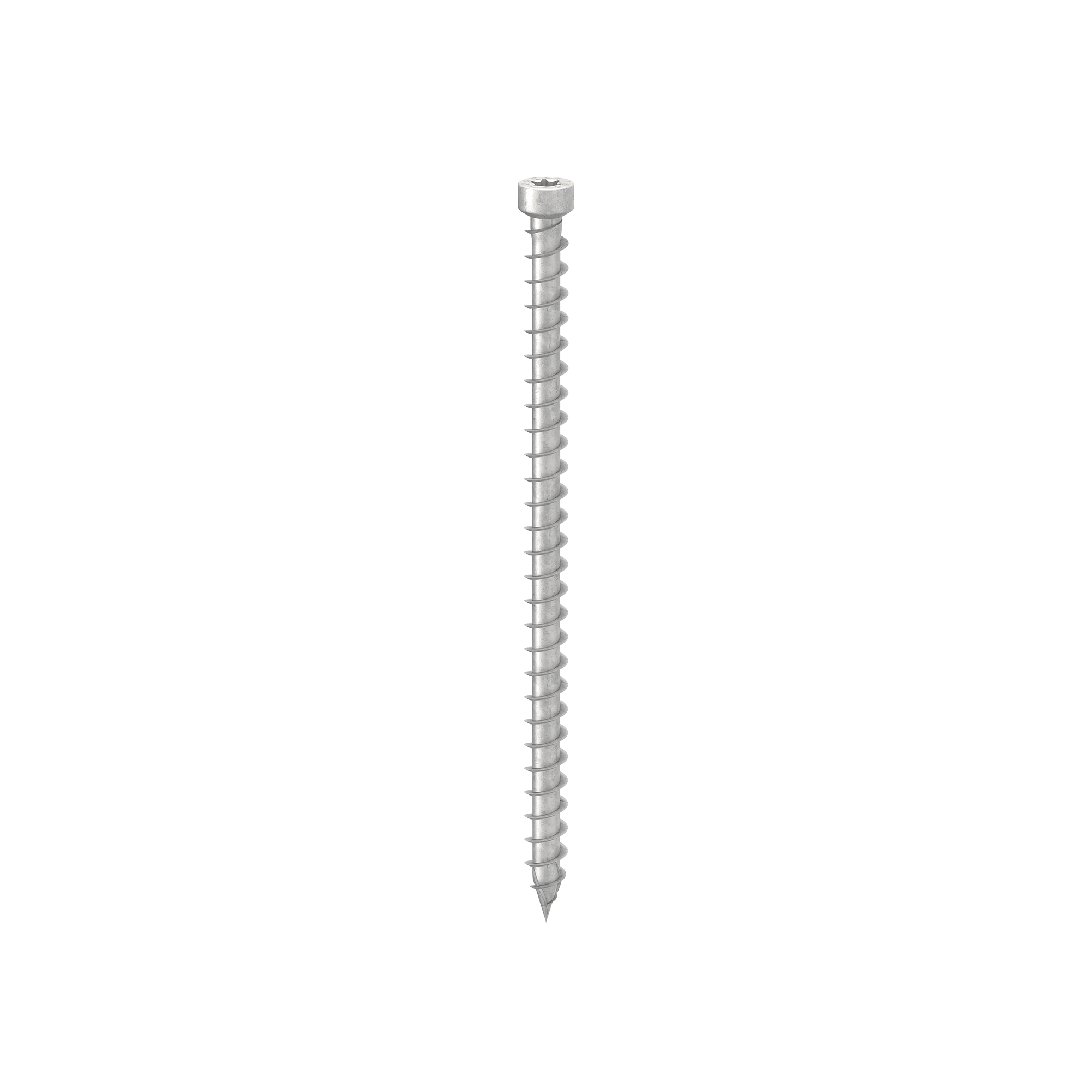

MINI-CONNECTEUR TOUT FILET À TÊTE CYLINDRIQUE
VGZ EVO FRAME

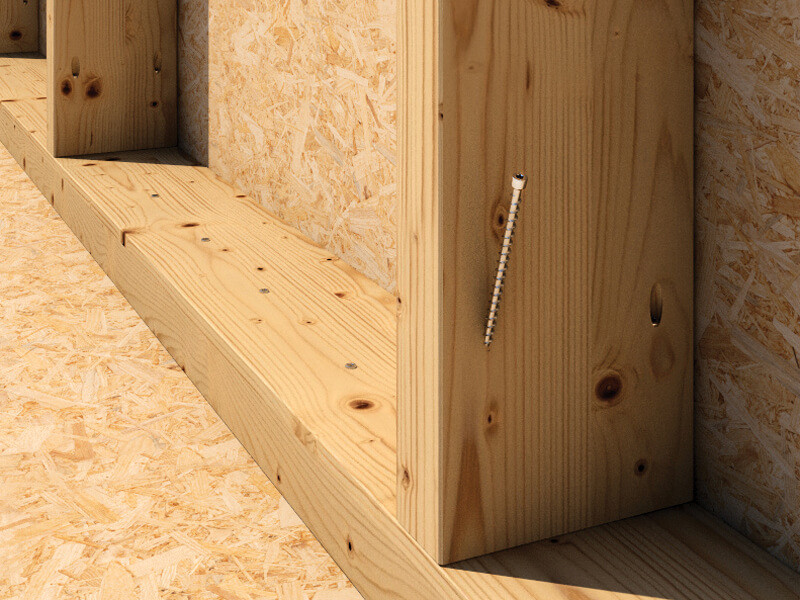

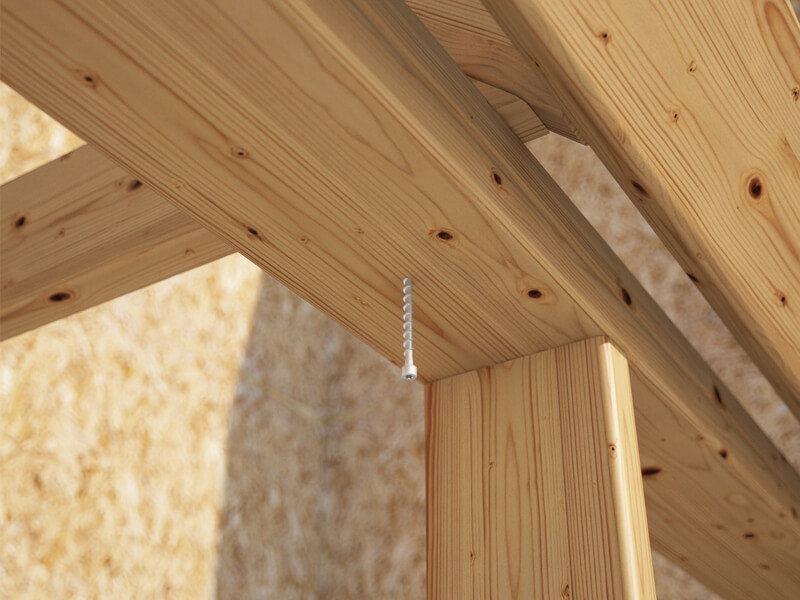

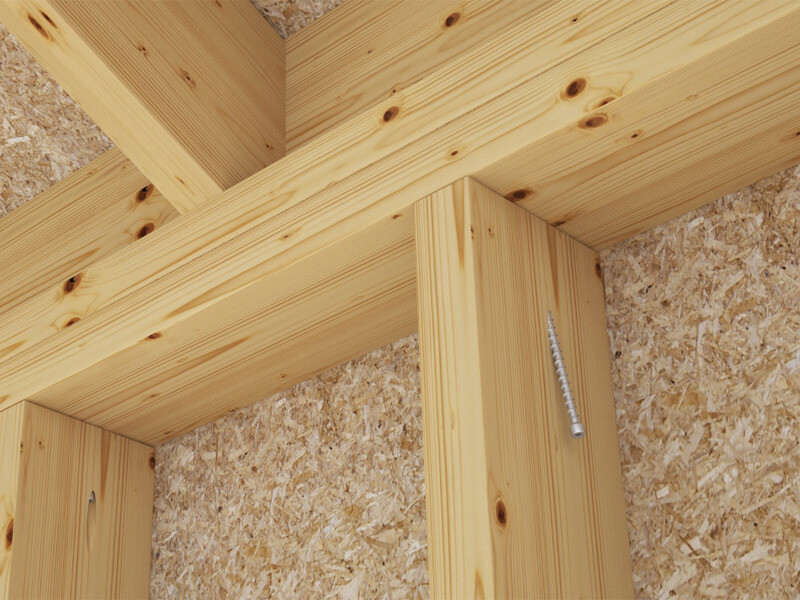

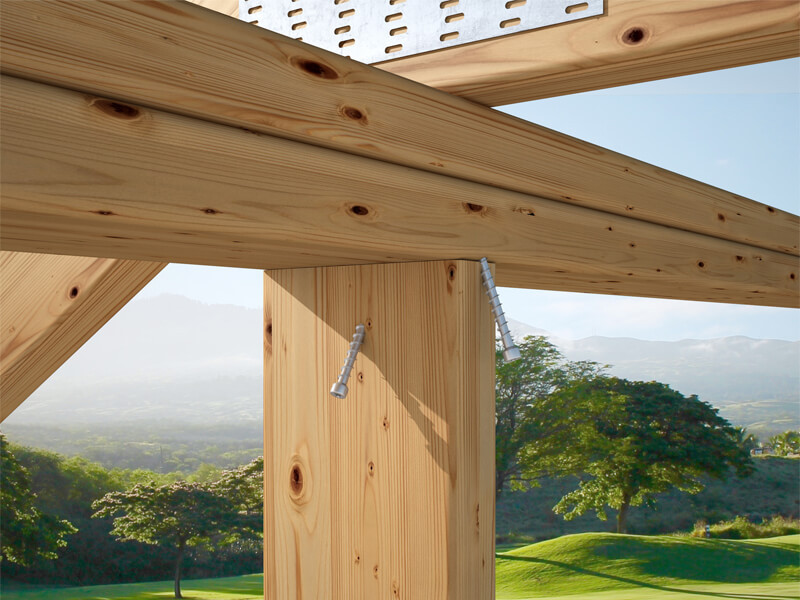

La vis à bois VGZ EVO FRAME est un connecteur structurel idéal pour les assemblages entre éléments en bois de petites sections, comme les traverses et les montants des structures légères.
La tête cylindrique assure un montage discret et une très belle qualité esthétique.
Choisissez la vis à bois VGZ EVO FRAME pour vos fixations plus petites : résistance à la corrosion, durabilité et discrétion.
VGZ EVO FRAME est une vis à bois certifiée pour les applications parallèles à la fibre et avec des distances minimales réduites.
Les valeurs sont testées, certifiées et calculées également pour application sur CLT et bois à haute densité comme le micro-lamellé LVL.

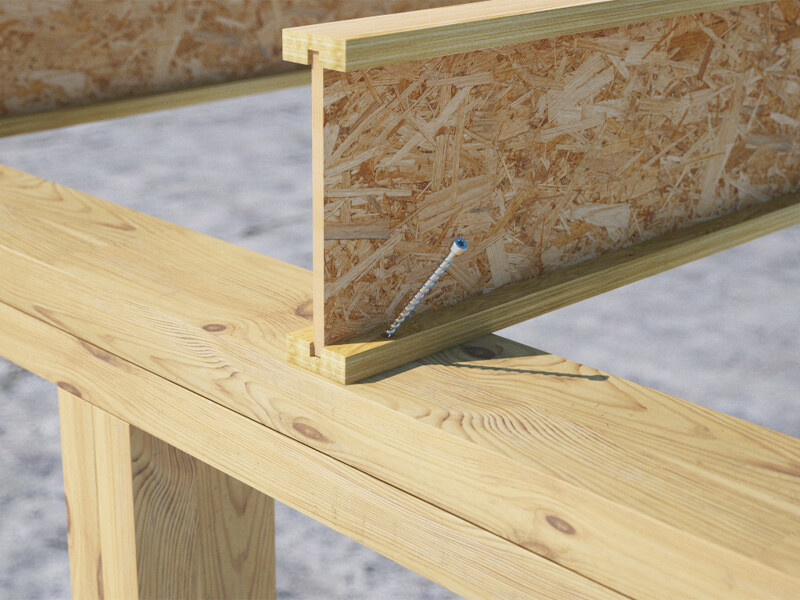

VGZ EVO FRAME est homologuée pour les applications structurelles sollicitées dans toutes les directions par rapport à la fibre (α = 0° - 90°) et est idéale pour la fixation de poutres en I-Joist.
La sécurité est certifiée par de nombreux tests effectués pour toutes les directions d’insertion. Le filetage profond et l’acier avec limite d’élasticité caractéristique élevée (fy,k = 1000 N/mm2) assurent de hautes performances à la traction.
Le revêtement C4 EVO multicouche de 20 μm avec traitement de surface à base de résine époxyde et de paillettes d'aluminium a démontré une absence de rouille après un test de 1440 heures d’exposition dans un brouillard salin, conformément à la norme ISO 9227.
En acier au carbone avec revêtement à haute résistance à la corrosion, VGZ EVO FRAME est certifiée pour une utilisation en extérieur en classe de service 3 et en classe de corrosivité atmosphérique C4.
Idéale pour une utilisation sur des panneaux à base de bois, du bois massif et lamellé-collé, du CLT, du LVL, des bois à haute densité, des bois agressifs contenant du tanin et des bois traités chimiquement. Classes de service 1, 2 et 3.
Caractéristiques
| UTILISATION PRINCIPALE | connecteur pour sections étroites |
|---|---|
| TÊTE | cylindrique escamotable |
| DIAMÈTRE | 5,3 | 5,6 mm |
| LONGUEUR | de 80 à 160 mm |
Documentation
Fiche technique
|
|
|---|---|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certification ETA
|
|
| Déclaration des performances (DOP) | Télécharger |
Fichier CAO
|
VGZ EVO FRAME
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
|---|---|---|---|---|---|---|---|---|---|
| VGZEVO580 | - | 5.3 | 80 | 70 | 0.21 | 3 1/8'' | 2 3/4'' | TX25 | 50 |
| VGZEVO5100 | - | 5.3 | 100 | 90 | 0.21 | 4'' | 3 1/2'' | TX25 | 50 |
| VGZEVO5120 | - | 5.3 | 120 | 110 | 0.21 | 4 3/4'' | 4 3/8'' | TX25 | 50 |
| VGZEVO5140 | - | 5.6 | 140 | 130 | 0.23 | 5 1/2'' | 5 1/8'' | TX25 | 50 |
| VGZEVO5160 | - | 5.6 | 160 | 150 | 0.23 | 6 1/4'' | 6'' | TX25 | 50 |
