CONNECTEUR TOUT FILET POUR BOIS DURS
VGZ HARDWOOD

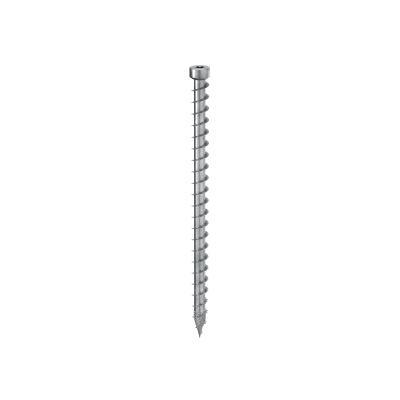

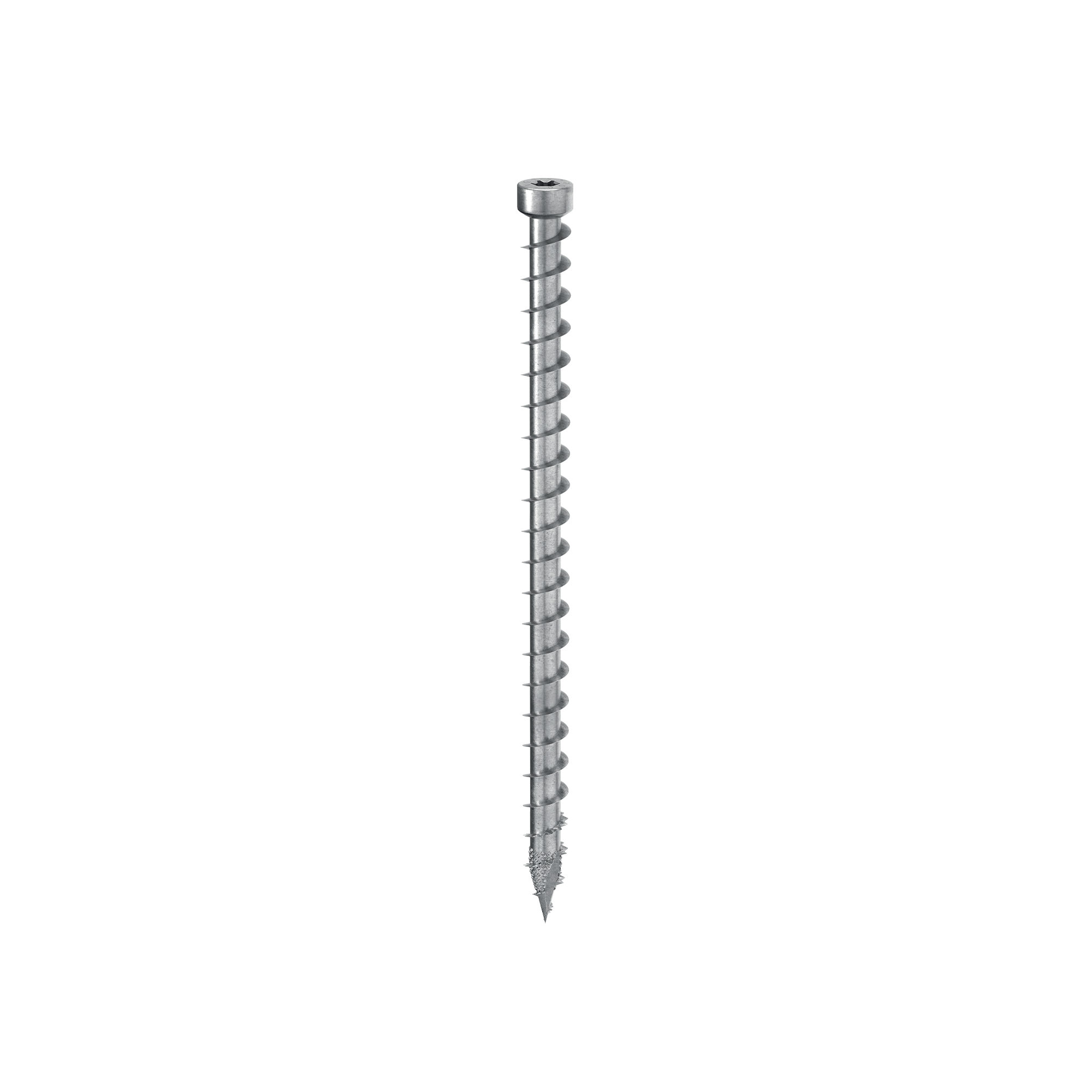

VGZ HARDWOOD est une vis pour bois durs caractérisée par une pointe spéciale avec géométrie en diamant et filet en dents de scie avec entaille.

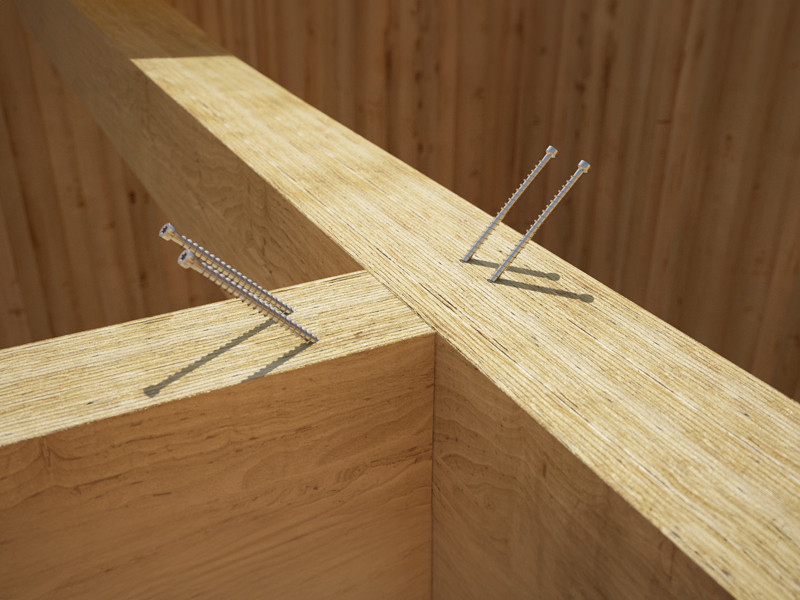

Elle est certifiée pour être utilisée avec des bois durs à haute densité sans pré-perçage, et convient pour des systèmes d’assemblage escamotables, des couplages en bois et des renforts structurels.
Vis à bois VGZ HARDWOOD : même pour les applications les plus exigeantes, procédez sans pré-perçage.
La vis à bois VGZ HARDWOOD est certifiée ETA 11/0030 pour une utilisation avec des bois à haute densité sans pré-perçage. Homologation pour les applications structurelles sollicitées dans toutes les directions par rapport à la fibre (α = 0° - 90°).
La vis possède d’excellentes performances à la traction grâce au filetage profond et à l’acier avec limite d’élasticité caractéristique élevée (fy,k = 1000 N/mm2).
VGZ HARDWOOD garantit une protection contre le feu et les séismes. Les valeurs sont testées, certifiées et calculées également sur bois à haute densité comme le micro-lamellé LVL en hêtre. Utilisation certifiée sans pré-perçage jusqu’à une densité de 780 kg/m3.
Testée également sur des bois structurels tels que hêtre, cyprès, eucalyptus, bambou.
Réalisée en acier au carbone avec zingage blanc, elle est conçue pour être utilisée avec des panneaux à base de bois, du bois massif et lamellé-collé, du CLT, du LVL, des bois à haute densité, du hêtre, du cyprès, de l’eucalyptus et du bambou. Classes de service 1 et 2.
Caractéristiques
| UTILISATION PRINCIPALE | connecteur pour bois durs |
|---|---|
| TÊTE | cylindrique escamotable |
| DIAMÈTRE | 6,0 | 8,0 mm |
| LONGUEUR | de 140 à 320 mm |
Documentation
Fiche technique
|
|
|---|---|
Fiche technique USA
|
|
Certification ETA
|
|
| Déclaration des performances (DOP) | Télécharger |
Fichier CAO
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|
VGZ HARDWOOD
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
|---|---|---|---|---|---|---|---|---|---|
| VGZH6140 | - | 6 | 140 | 130 | 0.24 | 5 1/2'' | 5 1/8'' | TX30 | 25 |
| VGZH6180 | - | 6 | 180 | 170 | 0.24 | 7 1/8'' | 6 3/4'' | TX30 | 25 |
| VGZH6220 | - | 6 | 220 | 210 | 0.24 | 8 5/8'' | 8 1/4'' | TX30 | 25 |
| VGZH6260 | - | 6 | 260 | 250 | 0.24 | 10 1/4'' | 10'' | TX30 | 25 |
| VGZH6280 | - | 6 | 280 | 270 | 0.24 | 11'' | 10 5/8'' | TX30 | 25 |
| VGZH6320 | - | 6 | 320 | 310 | 0.24 | 12 5/8'' | 12 3/16'' | TX30 | 25 |
| VGZH6420 | - | 6 | 420 | 410 | 0.24 | 16 9/16'' | 16 1/8'' | TX30 | 25 |
| VGZH8200 | - | 8 | 200 | 190 | 0.32 | 8'' | 7 1/2'' | TX40 | 25 |
| VGZH8240 | - | 8 | 240 | 230 | 0.32 | 9 1/2'' | 9 1/16'' | TX40 | 25 |
| VGZH8280 | - | 8 | 280 | 270 | 0.32 | 11'' | 10 5/8'' | TX40 | 25 |
| VGZH8320 | - | 8 | 320 | 310 | 0.32 | 12 5/8'' | 12 3/16'' | TX40 | 25 |
| VGZH8360 | - | 8 | 360 | 350 | 0.32 | 14 1/4'' | 13 3/4'' | TX40 | 25 |
| VGZH8400 | - | 8 | 400 | 390 | 0.32 | 15 3/4'' | 15 3/8'' | TX40 | 25 |
| VGZH8440 | - | 8 | 440 | 430 | 0.32 | 17 1/4'' | 16 15/16'' | TX40 | 25 |
