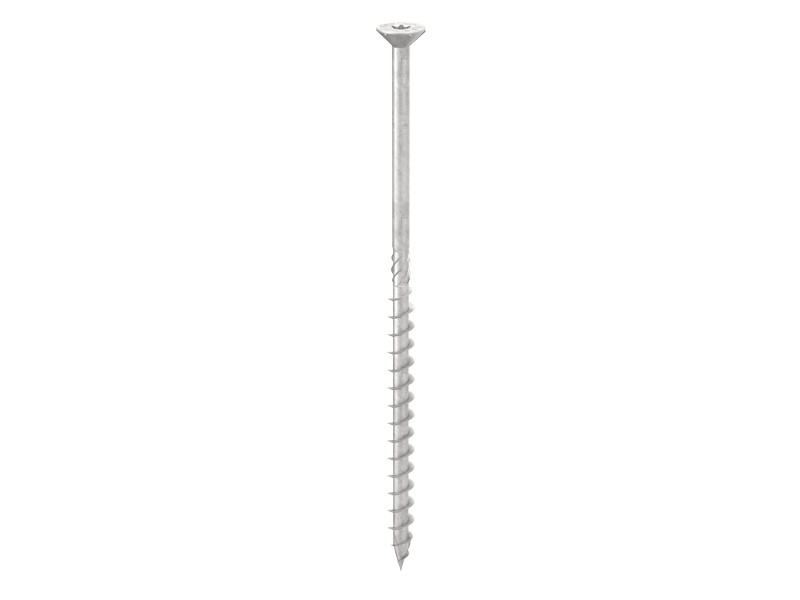

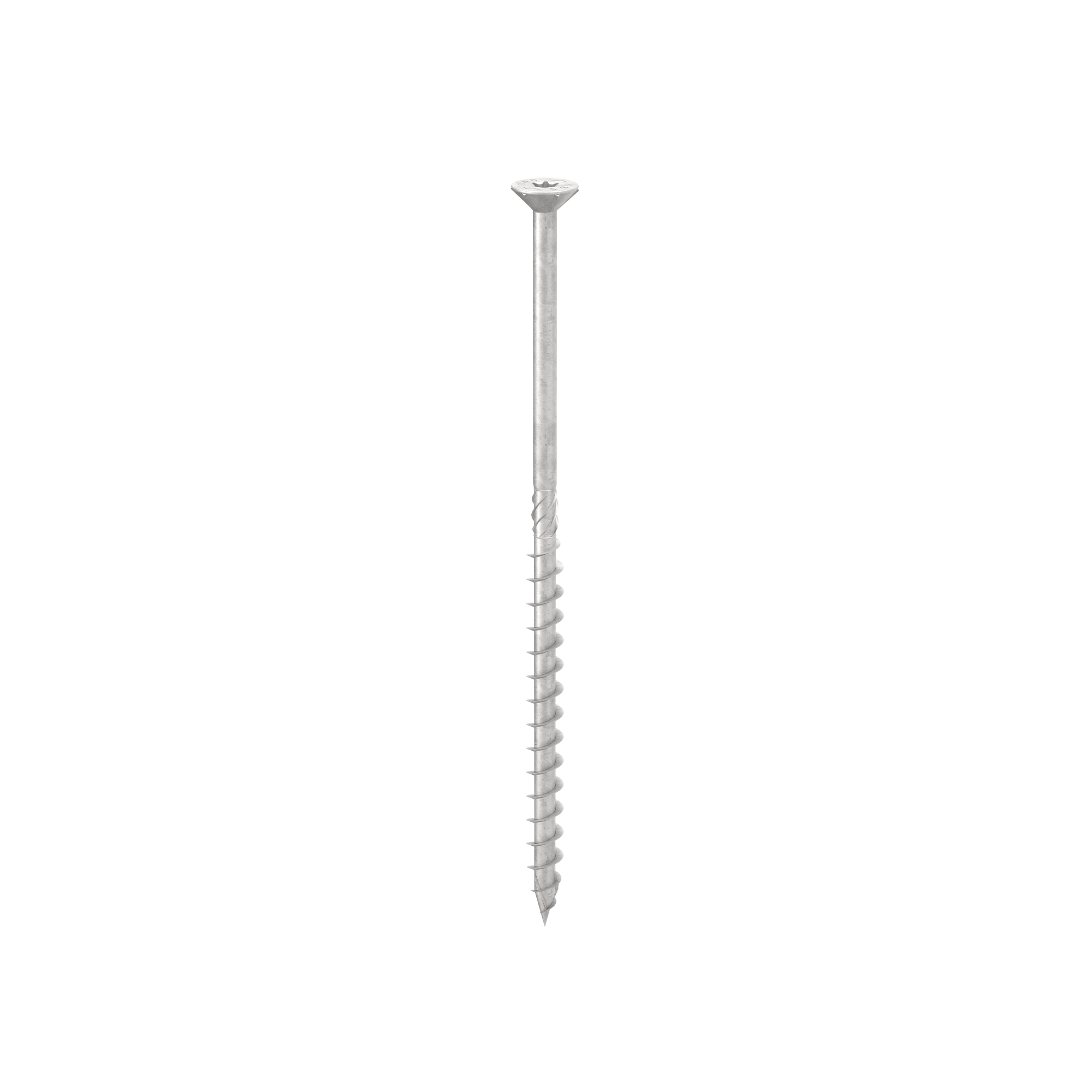

VIS À TÊTE FRAISÉE
HBS EVO

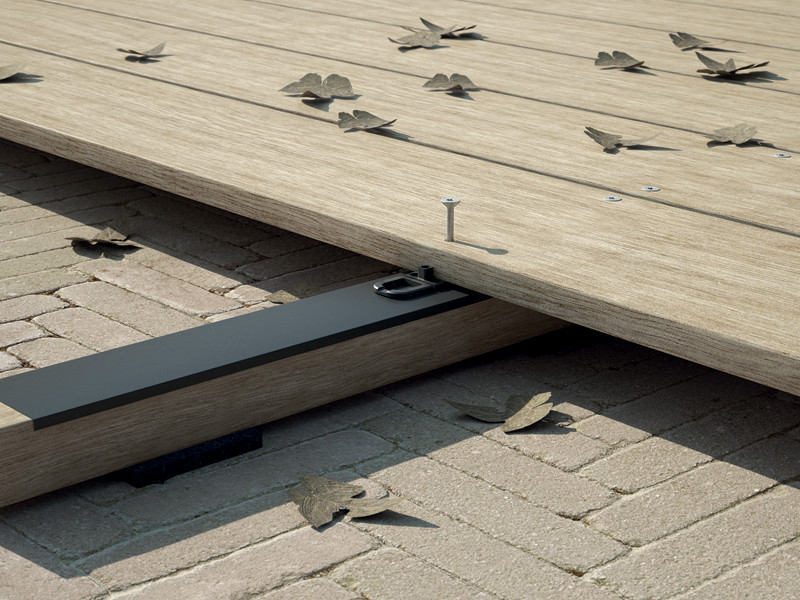

HBS EVO est une vis à bois parmi les plus résistantes en extérieur. Grâce à son traitement de surface spécial, elle peut être utilisée en classe de service 3 et en classe de corrosivité atmosphérique C4, ainsi que sur du bois contenant du tanin ou imprégné de produits chimiques.
Vis à bois structurelles pour extérieur et milieux agressifs : choisissez le meilleur, choisissez HBS EVO.
Le revêtement spécial C4 EVO multicouche de 20 μm avec traitement de surface à base de résine époxyde et paillettes d’aluminium fait de HBS EVO la vis parfaite pour une utilisation à l’extérieur et dans des milieux agressifs. Idéale pour les applications avec des essences contenant du tanin ou traitées avec des produits d’imprégnation ou d’autres procédés chimiques, elle est homologuée pour des applications structurelles sollicitées dans n’importe quelle direction par rapport à la fibre (α = 0° - 90°).
Le filet asymétrique « en parapluie » assure une excellente capacité de pénétration dans le bois. HBS EVO est caractérisée par des résistances élevées : les tests réalisés ont démontré une résistance excellente à la rupture et une limite d'élasticité élevée de l’acier (fy,k = 1000 N/mm2), ainsi qu’une résistance à la torsion ftor,k très élevée pour un vissage plus sûr. Certifiée pour une utilisation à l’extérieur en classe de service 3 et en classe de corrosivité atmosphérique C4.

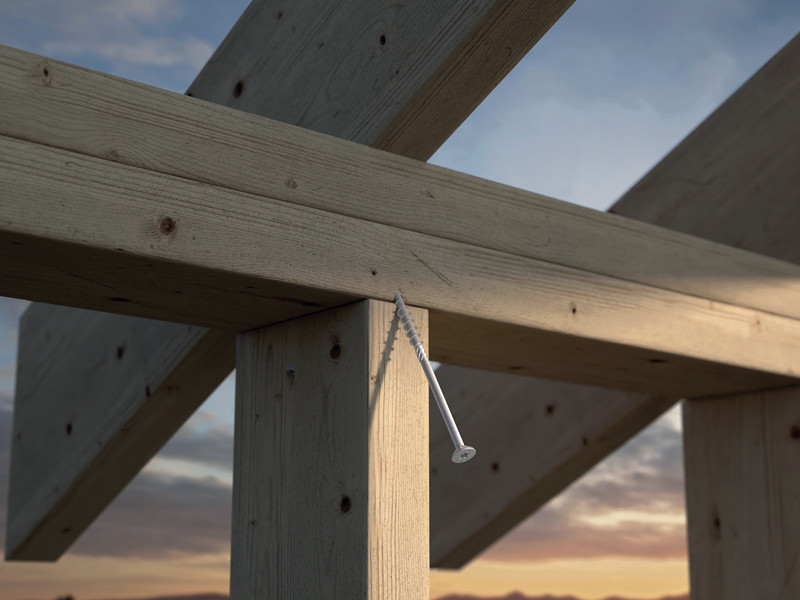

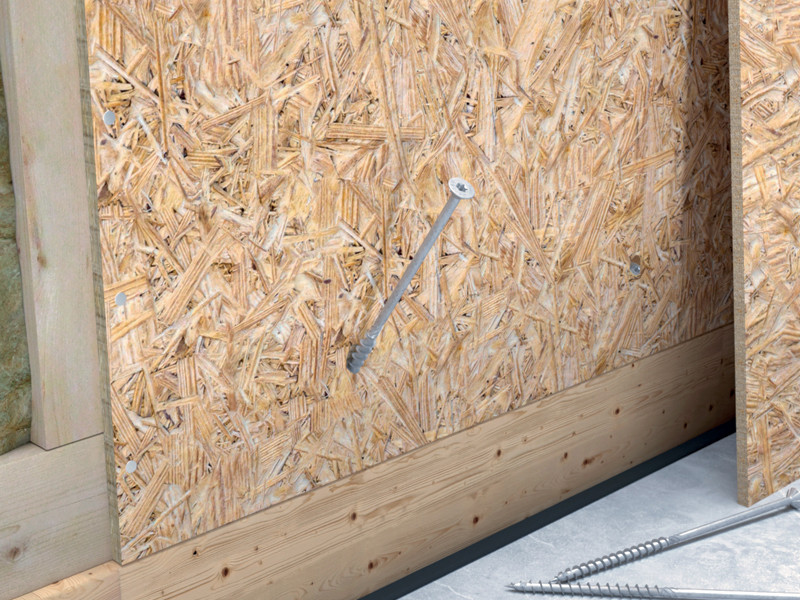

Excellente pour la fixation de panneaux ossature bois et de poutres triangulées (Rafter, Truss), elle offre des performances excellentes pour la fixation sur bois massif et lamellé-collé, du CLT, du LVL, bois à haute densité et bois agressifs contenant du tanin (comme le chêne rouvre et le châtaignier) ou traités chimiquement.
Les valeurs de HBS EVO sont testées, certifiées et calculées également pour bois à haute densité.
Caractéristiques
| UTILISATION PRINCIPALE | classe de corrosivité C4 |
|---|---|
| TÊTE | fraisée avec crans sous tête |
| DIAMÈTRE | de 5,0 à 8,0 mm |
| LONGUEUR | de 80 à 320 mm |
Documentation
Fiche technique
|
|
|---|---|
Guide Distances Minimales
|
|
HBS EVO Fiche technique 2022
|
|
Fiche technique USA
|
|
Fiche technique JAPAN
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certification ETA
|
|
| Déclaration des performances (DOP) | Télécharger |
Fichier CAO
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|
HBS EVO
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
|---|---|---|---|---|---|---|---|---|---|
| HBSEVO440 | - | 4 | 40 | 24 | 0.16 | 1 9/16'' | 15/16'' | TX20 | 500 |
| HBSEVO450 | - | 4 | 50 | 30 | 0.16 | 1 15/16'' | 1 3/16'' | TX20 | 400 |
| HBSEVO460 | - | 4 | 60 | 35 | 0.16 | 2 3/8'' | 1 3/8'' | TX20 | 500 |
| HBSEVO4545 | - | 4.5 | 45 | 30 | 0.18 | 1 3/4'' | 1 3/16'' | TX20 | 400 |
| HBSEVO4550 | - | 4.5 | 50 | 30 | 0.18 | 1 15/16'' | 1 3/16'' | TX20 | 200 |
| HBSEVO4560 | - | 4.5 | 60 | 35 | 0.18 | 2 3/8'' | 1 3/8'' | TX20 | 200 |
| HBSEVO4570 | - | 4.5 | 70 | 40 | 0.18 | 2 3/4'' | 1 9/16'' | TX20 | 200 |
| HBSEVO550 | - | 5 | 50 | 24 | 0.2 | 1 15/16'' | 15/16'' | TX25 | 200 |
| HBSEVO560 | - | 5 | 60 | 30 | 0.2 | 2 3/8'' | 1 3/16'' | TX25 | 200 |
| HBSEVO570 | - | 5 | 70 | 35 | 0.2 | 2 3/4'' | 1 3/8'' | TX25 | 100 |
| HBSEVO580 | - | 5 | 80 | 40 | 0.2 | 3 1/8'' | 1 9/16'' | TX25 | 100 |
| HBSEVO590 | - | 5 | 90 | 45 | 0.2 | 3 1/2'' | 1 3/4'' | TX25 | 100 |
| HBSEVO5100 | - | 5 | 100 | 50 | 0.2 | 4'' | 1 15/16'' | TX25 | 100 |
| HBSEVO660 | - | 6 | 60 | 30 | 0.24 | 2 3/8'' | 1 3/16'' | TX30 | 100 |
| HBSEVO670 | - | 6 | 70 | 40 | 0.24 | 2 3/4'' | 1 9/16'' | TX30 | 100 |
| HBSEVO680 | - | 6 | 80 | 40 | 0.24 | 3 1/8'' | 1 9/16'' | TX30 | 100 |
| HBSEVO6100 | - | 6 | 100 | 50 | 0.24 | 4'' | 1 15/16'' | TX30 | 100 |
| HBSEVO6120 | - | 6 | 120 | 60 | 0.24 | 4 3/4'' | 2 3/8'' | TX30 | 100 |
| HBSEVO6140 | - | 6 | 140 | 75 | 0.24 | 5 1/2'' | 2 15/16'' | TX30 | 100 |
| HBSEVO6160 | - | 6 | 160 | 75 | 0.24 | 6 1/4'' | 2 15/16'' | TX30 | 100 |
| HBSEVO6180 | - | 6 | 180 | 75 | 0.24 | 7 1/8'' | 2 15/16'' | TX30 | 100 |
| HBSEVO6200 | - | 6 | 200 | 75 | 0.24 | 8'' | 2 15/16'' | TX30 | 100 |
| HBSEVO8100 | - | 8 | 100 | 52 | 0.32 | 4'' | 2 1/16'' | TX40 | 100 |
| HBSEVO8120 | - | 8 | 120 | 60 | 0.32 | 4 3/4'' | 2 3/8'' | TX40 | 100 |
| HBSEVO8140 | - | 8 | 140 | 60 | 0.32 | 5 1/2'' | 2 3/8'' | TX40 | 100 |
| HBSEVO8160 | - | 8 | 160 | 80 | 0.32 | 6 1/4'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8180 | - | 8 | 180 | 80 | 0.32 | 7 1/8'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8200 | - | 8 | 200 | 80 | 0.32 | 8'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8220 | - | 8 | 220 | 80 | 0.32 | 8 5/8'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8240 | - | 8 | 240 | 80 | 0.32 | 9 1/2'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8260 | - | 8 | 260 | 80 | 0.32 | 10 1/4'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8280 | - | 8 | 280 | 80 | 0.32 | 11'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8300 | - | 8 | 300 | 100 | 0.32 | 11 3/4'' | 4'' | TX40 | 100 |
| HBSEVO8320 | - | 8 | 320 | 100 | 0.32 | 12 5/8'' | 4'' | TX40 | 100 |
