VIS À TÊTE RONDE POUR PLAQUES
LBS

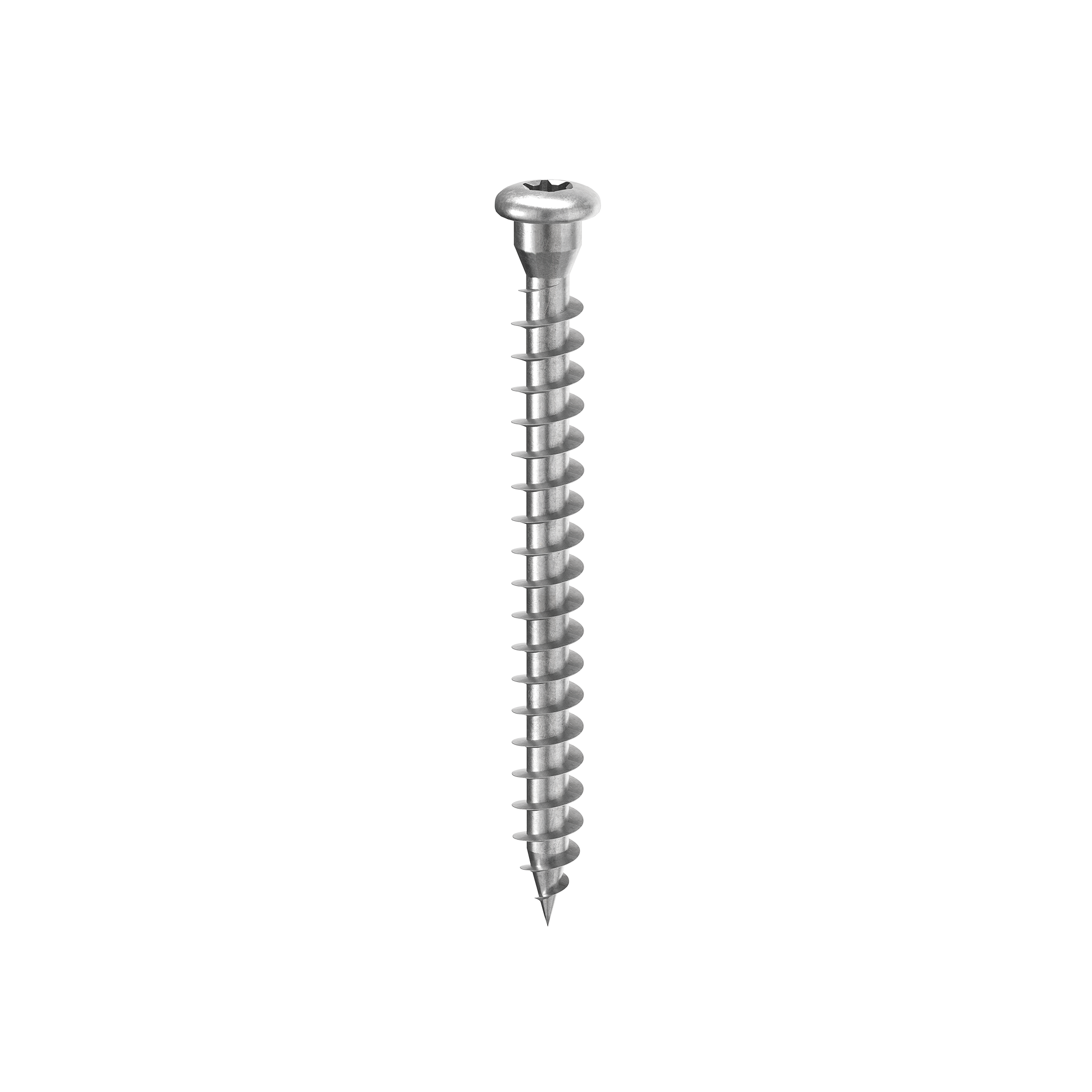

LBS est une vis à bois avec sous tête cylindrique conçu pour la fixation d’éléments métalliques, comme des plaques perforées et des équerres.
L’effet d’encastrement avec le trou de la plaque garantit d’excellentes performances statiques.

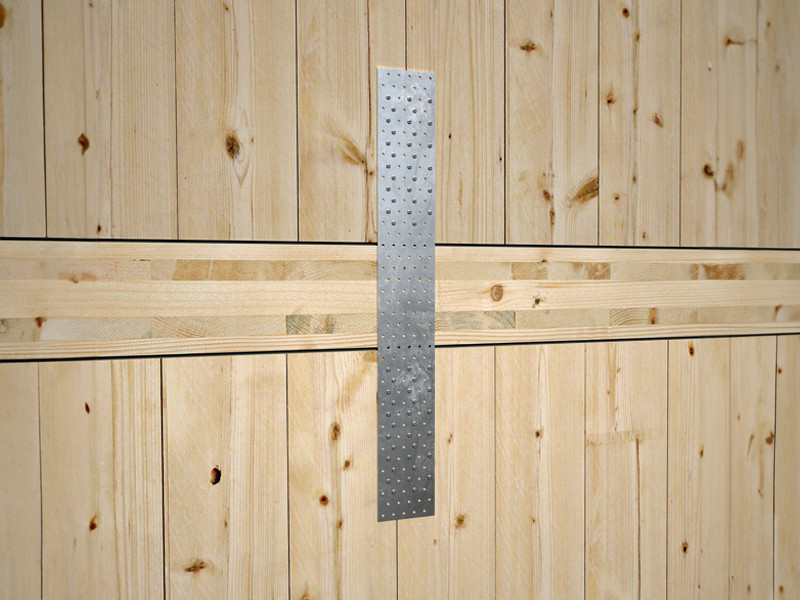

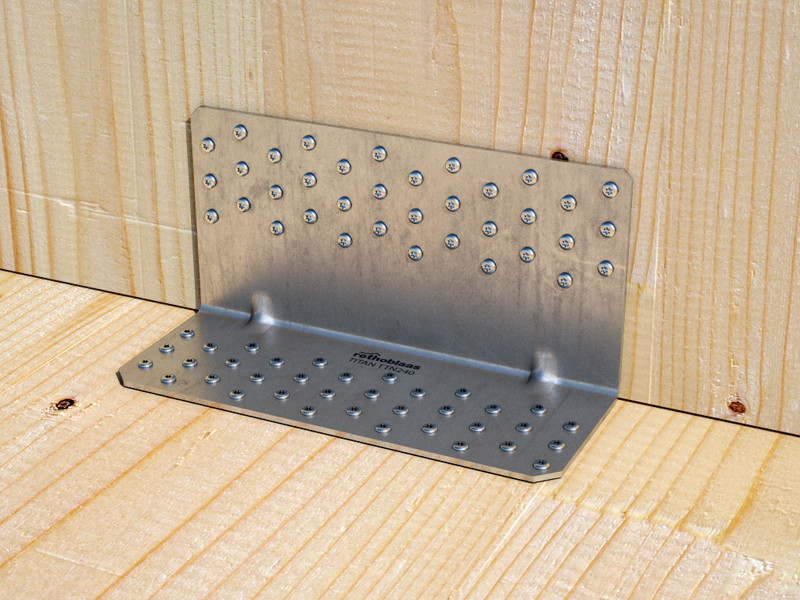

LBS, la vis à bois conçue pour la fixation de vos plaques métalliques

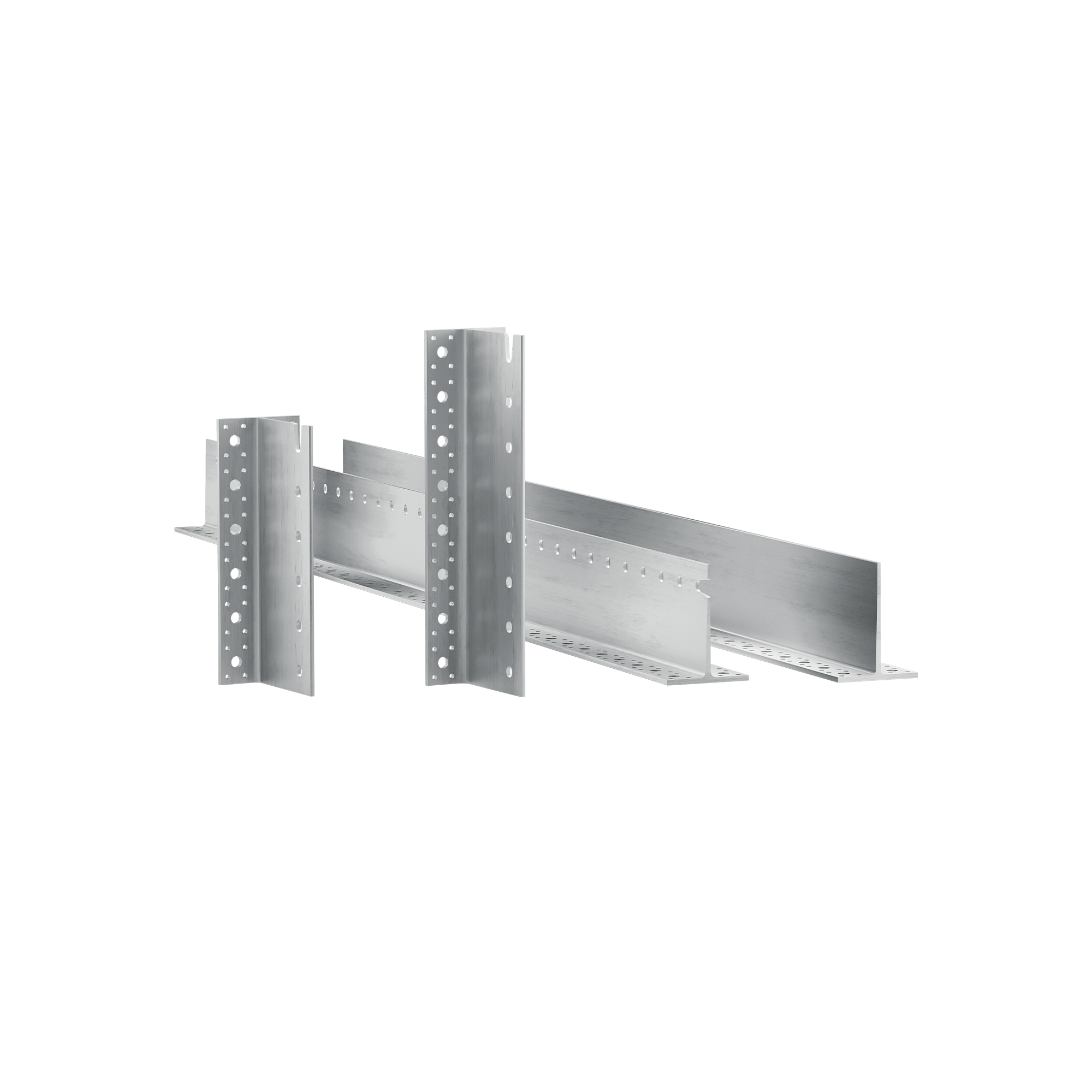

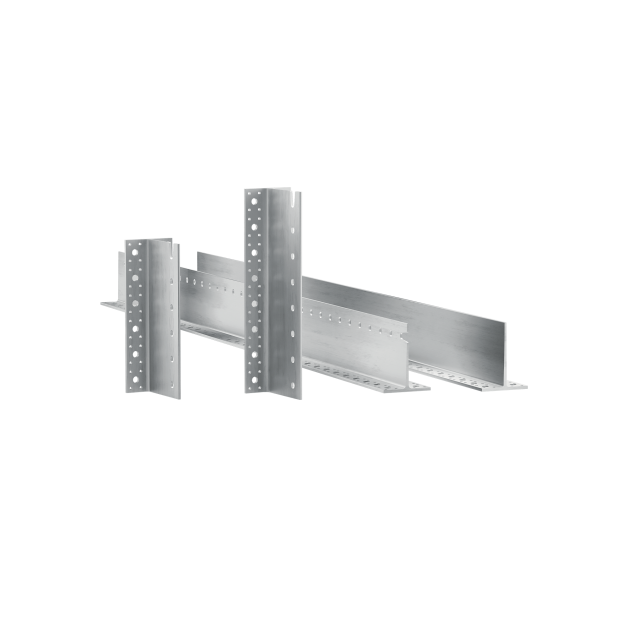

Lavis à bois LBSpour assemblages bois-métal garantit des valeurs excellentes de résistance au cisaillement. Le calcul est possible conformément à l’Eurocode 5 pour les assemblages bois-acier avec plaque épaisse, même avec des éléments métalliques fins. Les valeurs sont testées, certifiées et calculées également pour la fixation de plaques standard Rothoblaas. La version avec diamètre de 7 mm est idéale pour l’assemblage de l’étrier escamotable en aluminium ALUMAXI. L’angle de pliage est supérieur de 20° par rapport à la norme, certifié conformément à l’ETA 11/0030.
Les essais cycliques SEISMIC-REV ont été réalisés selon la norme EN 12512.
En acier au carbone avec zingage blanc, elles sont conçues pour être utilisées avec des panneaux à base de bois, du bois massif, du bois lamellé-collé, du CLT, du LVL et des bois à haute densité. Classes de service 1 et 2.
Caractéristiques
| UTILISATION PRINCIPALE | vis pour plaques perforées |
|---|---|
| TÊTE | ronde avec sous tête cylindrique |
| DIAMÈTRE | 5,0 | 7,0 mm |
| LONGUEUR | de 25 à 100 mm |
Documentation
Fiche technique
|
|
|---|---|
Fiche technique USA
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certification ETA
|
|
| Déclaration des performances (DOP) | Télécharger |
Cahier des charges
|
|
Fichier CAO
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|
LBS
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
|---|---|---|---|---|---|---|---|---|---|
| LBS525 | - | 5 | 25 | 21 | 0.2 | 1'' | 13/16'' | TX20 | 500 |
| LBS540 | - | 5 | 40 | 36 | 0.2 | 1 9/16'' | 1 7/16'' | TX20 | 500 |
| LBS550 | - | 5 | 50 | 46 | 0.2 | 1 15/16'' | 1 13/16'' | TX20 | 200 |
| LBS560 | - | 5 | 60 | 56 | 0.2 | 2 3/8'' | 2 3/16'' | TX20 | 200 |
| LBS570 | - | 5 | 70 | 66 | 0.2 | 2 3/4'' | 2 5/8'' | TX20 | 200 |
| LBS760 | - | 7 | 60 | 55 | 0.28 | 2 3/8'' | 2 3/16'' | TX30 | 100 |
| LBS780 | - | 7 | 80 | 75 | 0.28 | 3 1/8'' | 2 15/16'' | TX30 | 100 |
| LBS7100 | - | 7 | 100 | 95 | 0.28 | 4'' | 3 3/4'' | TX30 | 100 |
