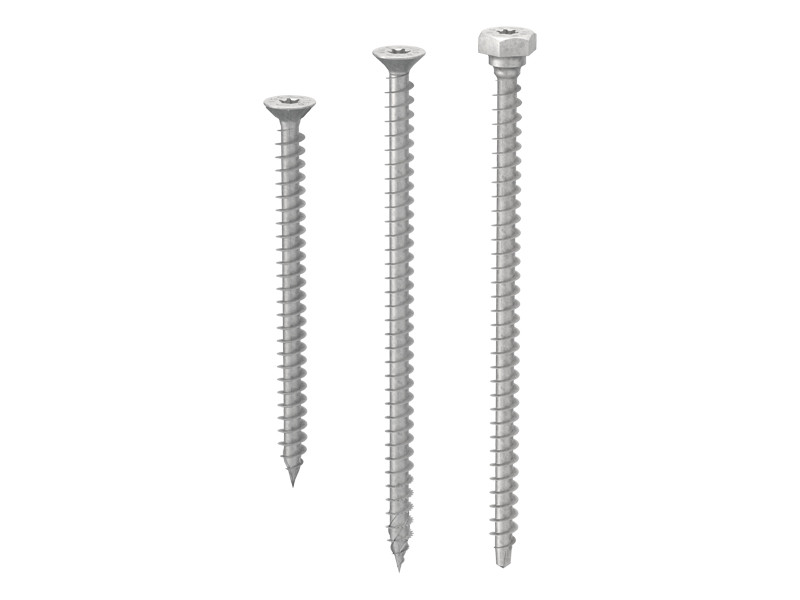

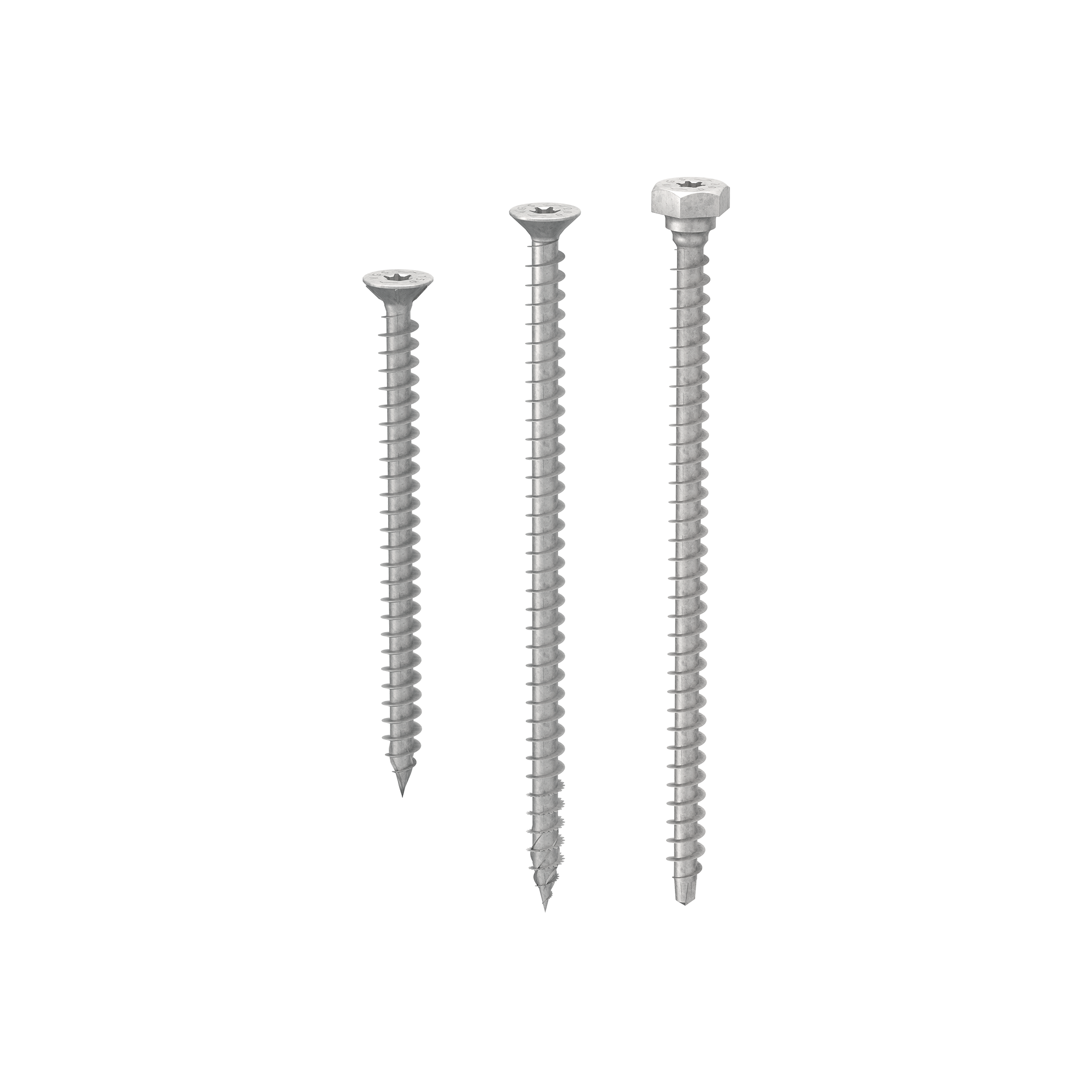

CONNECTEUR À FILETAGE TOTAL À TÊTE FRAISÉE
VGS EVO
VGS EVO è la vis structurelle à filetage total et tête fraisée pour extérieur. Idéale pour l’application sur des plaques métalliques avec trous fraisés, pour atteindre des résistances maximales, ou en combinaison avec la rondelle HUS EVO.
Vis à bois VGS EVO, dimensions de diamètre et de longueur maximales qui garantissent de hautes performances mécaniques pour vos assemblages à l'extérieur.
La vis VGS EVO est homologuée pour des applications structurelles sollicitées dans n’importe quelle direction par rapport à la fibre (α = 0° - 90°).

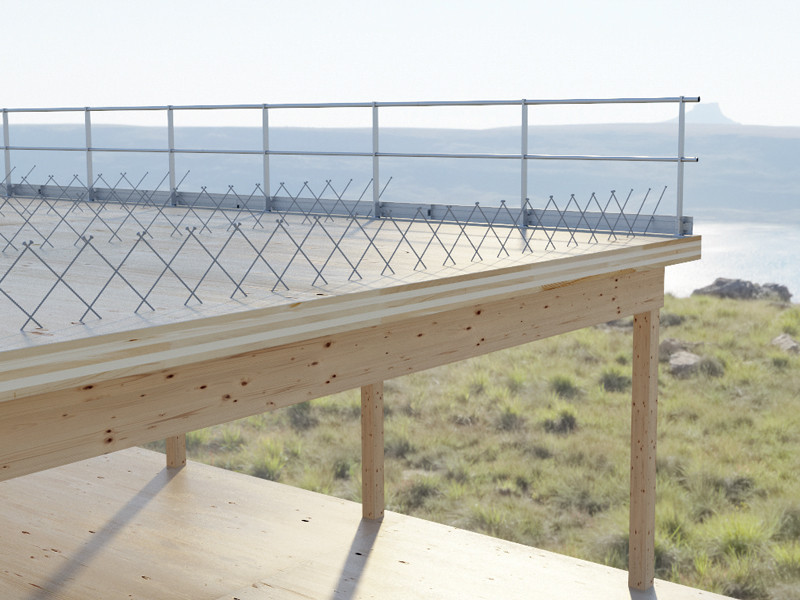

Ce connecteur est idéal pour réaliser des structures extérieures, pour la fixation de panneaux pour ossatures et de charpentes réticulaires (Rafter, Truss).** Classes de service 1, 2 et 3. Le filetage profond et l’acier à haute résistance (fy,k = 1000 N/mm2) assurent d’excellentes performances à la traction.
Les valeurs sont testées, certifiées et calculées également pour le CLT et le bois à haute densité comme le micro-lamellé LVL. VGS EVO, vis à bois en acier au carbone, est dotée d’un revêtement C4 EVO multicouche de 20 μm avec traitement de surface à base de résine époxyde et de paillettes d'aluminium, qui a démontré une absence de rouille après un test de 1440 heures d’exposition dans un brouillard salin, conformément à la norme ISO 9227.
Documentation
Fiche technique
|
|
|---|---|
Guide Distances Minimales
|
|
Fiche technique USA
|
|
Fiche technique JAPAN
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certification ETA
|
|
| Déclaration des performances (DOP) | Télécharger |
Fichier CAO
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|
Instructions de pose
| Indications Pour La Pose |
|---|
VGS EVO Ø9
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
|---|---|---|---|---|---|---|---|---|---|
| VGSEVO9120 | - | 9 | 120 | 110 | 0.36 | 4 3/4'' | 4 3/8'' | TX40 | 50 |
| VGSEVO9160 | - | 9 | 160 | 150 | 0.36 | 6 1/4'' | 6'' | TX40 | 50 |
| VGSEVO9200 | - | 9 | 200 | 190 | 0.36 | 8'' | 7 1/2'' | TX40 | 50 |
| VGSEVO9240 | - | 9 | 240 | 230 | 0.36 | 9 1/2'' | 9 1/16'' | TX40 | 50 |
| VGSEVO9280 | - | 9 | 280 | 270 | 0.36 | 11'' | 10 5/8'' | TX40 | 50 |
| VGSEVO9320 | - | 9 | 320 | 310 | 0.36 | 12 5/8'' | 12 3/16'' | TX40 | 25 |
| VGSEVO9360 | - | 9 | 360 | 350 | 0.36 | 14 1/4'' | 13 3/4'' | TX40 | 25 |
VGS EVO Ø11
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
|---|---|---|---|---|---|---|---|---|---|
| VGSEVO11100 | - | 11 | 100 | 90 | 0.44 | 4'' | 3 1/2'' | TX50 | 25 |
| VGSEVO11150 | - | 11 | 150 | 140 | 0.44 | 6'' | 5 1/2'' | TX50 | 25 |
| VGSEVO11200 | - | 11 | 200 | 190 | 0.44 | 8'' | 7 1/2'' | TX50 | 25 |
| VGSEVO11250 | - | 11 | 250 | 240 | 0.44 | 10'' | 9 1/2'' | TX50 | 25 |
| VGSEVO11300 | - | 11 | 300 | 290 | 0.44 | 11 3/4'' | 11 7/16'' | TX50 | 25 |
| VGSEVO11350 | - | 11 | 350 | 340 | 0.44 | 13 3/4'' | 13 3/8'' | TX50 | 25 |
| VGSEVO11400 | - | 11 | 400 | 390 | 0.44 | 15 3/4'' | 15 3/8'' | TX50 | 25 |
| VGSEVO11500 | - | 11 | 500 | 490 | 0.44 | 19 3/4'' | 19 5/16'' | TX50 | 25 |
| VGSEVO11600 | - | 11 | 600 | 590 | 0.44 | 23 5/8'' | 23 1/4'' | TX50 | 25 |
VGS EVO Ø13
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
|---|---|---|---|---|---|---|---|---|---|
| VGSEVO13200 | - | 13 | 200 | 190 | 0.52 | 8'' | 7 1/2'' | TX50 | 25 |
| VGSEVO13300 | - | 13 | 300 | 280 | 0.52 | 11 3/4'' | 11'' | TX50 | 25 |
| VGSEVO13400 | - | 13 | 400 | 380 | 0.52 | 15 3/4'' | 15'' | TX50 | 25 |
| VGSEVO13500 | - | 13 | 500 | 480 | 0.52 | 19 3/4'' | 19'' | TX50 | 25 |
| VGSEVO13600 | - | 13 | 600 | 580 | 0.52 | 23 5/8'' | 22 13/16'' | TX50 | 25 |
| VGSEVO13700 | - | 13 | 700 | 680 | 0.52 | 27 1/2'' | 26 3/4'' | TX50 | 25 |
| VGSEVO13800 | - | 13 | 800 | 780 | 0.52 | 31 1/2'' | 30 11/16'' | TX50 | 25 |
