SYSTÈME À RAIL POUR UNE UTILISATION HORIZONTALE SUR MUR
H-RAIL ON WALL
Les travaux en hauteur nécessitent un ancrage sûr, mais celui-ci peut avoir un impact visuel ou imposer des limites d'utilisation excessives. Le système à rail H-RAIL est sûr et polyvalent, avec un impact visuel minime. Il permet de créer des lignes d’ancrage rigides horizontales, courbées ou rectilignes, en utilisant peu de fixations grâce aux composants du système. H-RAIL est indiqué pour travailler en hauteur, aussi bien en mode retenue qu’en mode suspension.
Video

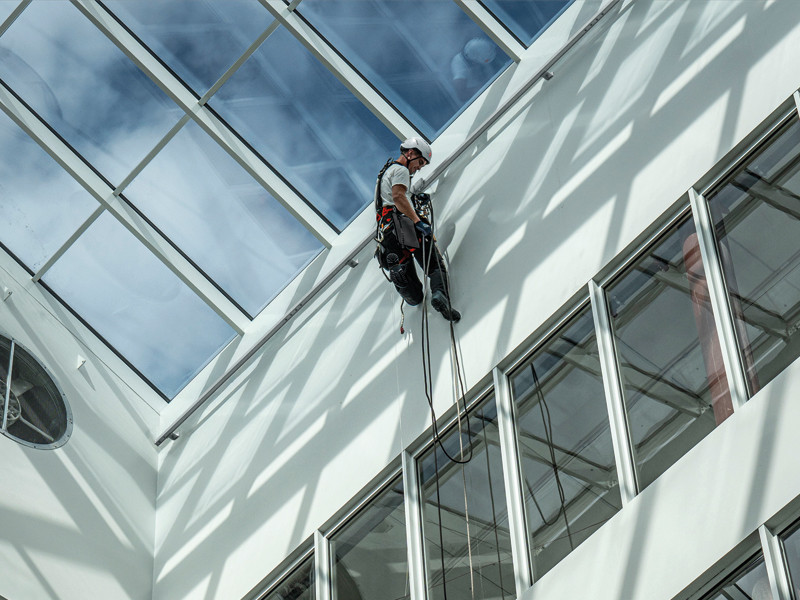

Les travaux en hauteur avec H-RAIL ON WALL

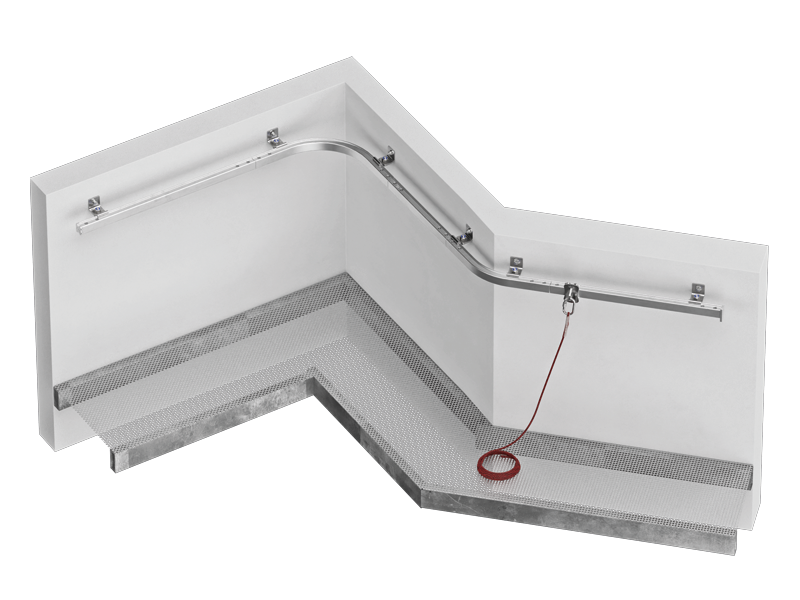

H-RAIL est conçu pour être utilisé au moyen d'un dispositif coulissant spécifique, doté de quatre roues, qui permet de travailler en hauteur, tout en étant suspendu.
H-RAIL offre la possibilité de montage sur différentes structures (bois, béton et acier) pour s’adapter à tout besoin de Installation. Contrairement aux autres modèles, H-RAIL ON WALL se fixe au mur, tandis que H-RAIL ON FLOOR se fixe sur la toiture et H-RAIL OVERHEAD en-dessous de la structure porteuse.
Grâce à l’entraxe jusqu’à 6 m entre les supports, le montage nécessite un nombre limité de points de fixation.
La sécurité par définition du travail en hauteur
Que signifie travailler en hauteur ? Le risque de chute d'une hauteur supérieure à 2 mètres définit le travail en hauteur, qui nécessite toujours un ancrage sûr. Cependant, pour certains types d'entretien, comme celui des façades, en particulier dans le cas de grands bâtiments, des solutions de sécurité très encombrantes, telles que les BMU, également appelées nacelles, sont souvent adoptées. Leur installation requiert suffisamment d’espace pour accueillir une machine avec un grand bras mécanique, dont le poids et l'encombrement doivent déjà être pris en compte lors de la conception du bâtiment. H-RAIL en revanche, grâce à sa simplicité et à sa légèreté, peut toujours être installé ultérieurement tout en offrant des performances supérieures.
Le système d'ancrage H-RAIL ON WALL de Rothoblaas représente le dernier mot en matière de sécurité pour les travaux en hauteur et l'entretien des toitures et façades. Conçu dans l’objectif de fournir une protection maximale aux opérateurs, ce système de ligne de vie innovant offre une solution fiable et résistante pour tout type de structure. Son installation réalisée directement au mur est extrêmement simple et ne nécessite pas de travaux de maçonnerie complexes, garantissant une efficacité de montage exceptionnelle. Le design ergonomique et compact du système s'intègre harmonieusement à l'architecture environnante, sans compromettre ainsi l'esthétique du site. Fabriqué à partir de matériaux de très haute qualité et résistance élevée, il assure une protection durable dans le temps, et offre tranquillité et sécurité aux opérateurs et aux utilisateurs des structures concernées. La polyvalence et la fiabilité de H-RAIL en font le choix idéal pour une vaste gamme d'applications - de l’entretien industriel aux travail sur bâtiments résidentiels, tout en contribuant à élever les normes de sécurité et à protéger la vie des personnes travaillant en hauteur.
Documentation
Fiche technique
|
|
|---|---|
Déclaration de conformité
|
|
Consignes de sécurité, mode d’emploi et installation
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|
|
Déclaration de pose et inspection
|
Instructions de pose
| Manuel d'installation |
|---|
RAIL
| CODE | description | matériau | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|---|
| RAIL3000 | 3m aluminium rail | EN AW 6063 (T6) | 49 | 41 | 3000 | 1 |
| RAILVC90 | 90° curved rail | EN AW 6063 (T6) | 506 | 49 | 506 | 1 |
| RAILVC135 | 135° curved rail | EN AW 6063 (T6) | 260 | 49 | 558 | 1 |
SUPPORT
| CODE | description | matériau | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. | |
|---|---|---|---|---|---|---|---|
| RAILBRAT | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 74 | 60 | 1 | |
| RAILBRATA4 | New | rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 74 | 60 | 1 |
| RAILBRAT90 | New | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 74 | 60 | 1 |
| RAILBRAT90A4 | New | rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 74 | 60 | 1 |
| RAILBRAT12 | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 63 | 60 | 1 | |
| RAILBRAT12A4 | New | rail bracket | - | 60 | 63 | 60 | 1 |
| RAILBRAT16 | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 63 | 60 | 1 | |
| RAILBRAT16A4 | New | rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 63 | 60 | 1 |
| RAILBRATW | rail bracket | AISI 304 stainless steel grade 1.4301 | 103 | 63 | 60 | 1 | |
| RAILBRATWA4 | New | rail bracket | AISI 316 stainless steel grade 1.4401 | 103 | 63 | 60 | 1 |
| RAILBRAS | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 22 | 60 | 1 | |
| RAILBRASA4 | New | rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 22 | 60 | 1 |
| RAILBRAW | rail bracket | AISI 304 stainless steel grade 1.4301 | 120 | 22 | 60 | 1 | |
| RAILBRAWA4 | New | rail bracket | AISI 316 stainless steel grade 1.4401 | 120 | 22 | 60 | 1 |
TERMINAL
| CODE | description | matériau | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. | |
|---|---|---|---|---|---|---|---|
| RAILEND | rail terminal element | AISI 304 stainless steel grade 1.4301 | 84.5 | 48.6 | 55 | 1 | |
| RAILENDA4 | New | rail terminal element | AISI 316 stainless steel grade 1.4401 | - | 48.6 | 55 | 1 |
| RAILENDOPEN | rail terminal element | AISI 304 stainless steel grade 1.4301 | 49 | 49 | 60 | 1 | |
| RAILENDOPENA4 | New | rail terminal element | AISI 316 stainless steel grade 1.4401 | - | 49 | 60 | 1 |
DISPOSITIF COULISSANT
| CODE | description | matériau | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. | |
|---|---|---|---|---|---|---|---|
| RAILSLIDE | sliding device | AISI 304 stainless steel grade 1.4301 | 50 | 51 | 70 | 1 | |
| RAILSLIDEA4 | New | sliding device | AISI 316 stainless steel grade 1.4401 | 50 | 51 | 70 | 1 |
| RAILSLIDEOH | sliding device | AISI 304 stainless steel grade 1.4301 | 72 | 72 | 95 | 1 | |
| RAILSLIDEOHA4 | New | sliding device | AISI 316 stainless steel grade 1.4401 | 72 | 72 | 95 | 1 |
RACCORD
| CODE | description | matériau | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|---|
| RAILJUN | rail junction element | EN AW 6082 | 28.7 | 32.7 | 340 | 1 |
TOOL
| CODE | description | matériau | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|---|
| RAILJUNTOOL | rail tool | EN AW 6082 - 1.1191 (C45E) aluminium | 92 | 116 | 132 | 1 |
| RAILPLATE | rail id plate | - | - | 40 | 140 | 1 |
FIXATION
| CODE | description | matériau | pcs. | |
|---|---|---|---|---|
| RAILOCKSCREW | lock screw | A2-70 | 250 | |
| RAILSCREW | DIN 7991 A2-70 | A2-70 | 50 | |
| RAILSCREWA4 | New | DIN 7991 A4-70 | A4-70 | 50 |
TARGAHORxy
| CODE | description | pcs. |
|---|---|---|
| TARGAHORIT | Label plate for PATROL and H-RAIL systems IT | 1 |
| TARGAHORDE | Label plate for PATROL and H-RAIL systems DE | 1 |
| TARGAHOREN | Label plate for PATROL and H-RAIL systems EN | 1 |
| TARGAHORES | Label plate for PATROL and H-RAIL systems ES | 1 |
| TARGAHORFR | Label plate for PATROL and H-RAIL systems FR | 1 |
| TARGAHORPT | Label plate for PATROL and H-RAIL systems PT | 1 |
| TARGAHORRU | Label plate for PATROL and H-RAIL systems RU | 1 |
| TARGAHORCS | Label plate for PATROL and H-RAIL systems CS | 1 |
| TARGAHORDA | Label plate for PATROL and H-RAIL systems DA | 1 |
| TARGAHOREL | Label plate for PATROL and H-RAIL systems EL | 1 |
| TARGAHORET | Label plate for PATROL and H-RAIL systems ET | 1 |
| TARGAHORFI | Label plate for PATROL and H-RAIL systems FI | 1 |
| TARGAHORHR | Label plate for PATROL and H-RAIL systems HR | 1 |
| TARGAHORHU | Label plate for PATROL and H-RAIL systems HU | 1 |
| TARGAHORIS | Label plate for PATROL and H-RAIL systems IS | 1 |
| TARGAHORJA | Label plate for PATROL and H-RAIL systems JA | 1 |
| TARGAHORLT | Label plate for PATROL and H-RAIL systems LT | 1 |
| TARGAHORLV | Label plate for PATROL and H-RAIL systems LV | 1 |
| TARGAHORNL | Label plate for PATROL and H-RAIL systems NL | 1 |
| TARGAHORNO | Label plate for PATROL and H-RAIL systems NO | 1 |
| TARGAHORPL | Label plate for PATROL and H-RAIL systems PL | 1 |
| TARGAHORRO | Label plate for PATROL and H-RAIL systems RO | 1 |
| TARGAHORSK | Label plate for PATROL and H-RAIL systems SK | 1 |
| TARGAHORSL | Label plate for PATROL and H-RAIL systems SL | 1 |
| TARGAHORSV | Label plate for PATROL and H-RAIL systems SV | 1 |
| TARGAHORTR | Label plate for PATROL and H-RAIL systems TR | 1 |
| TARGAHORZH | Label plate for PATROL and H-RAIL systems ZH | 1 |
| TARGAHORAR | Label plate for PATROL and H-RAIL systems AR | 1 |
