SYSTEMES ANTICHUTE DE TOITURE
H-RAIL + TOWER | TOWER A2 | TOWER XL
Les systèmes antichute conventionnels peuvent être peu attrayants d’un point de vue esthétique ou restreindre excessivement les possibilités de se déplacer en toute sécurité dans la zone de travail. Le système à rail H-RAIL est une solution sûre et adaptable, caractérisé par un impact visuel minimal. Grâce à son design, il ne nécessite que quelques points de fixation et permet de créer des lignes d'ancrage rigides dans différentes configurations. H-RAIL est le système antichute de toiture idéal pour le travail en hauteur, avec retenue.

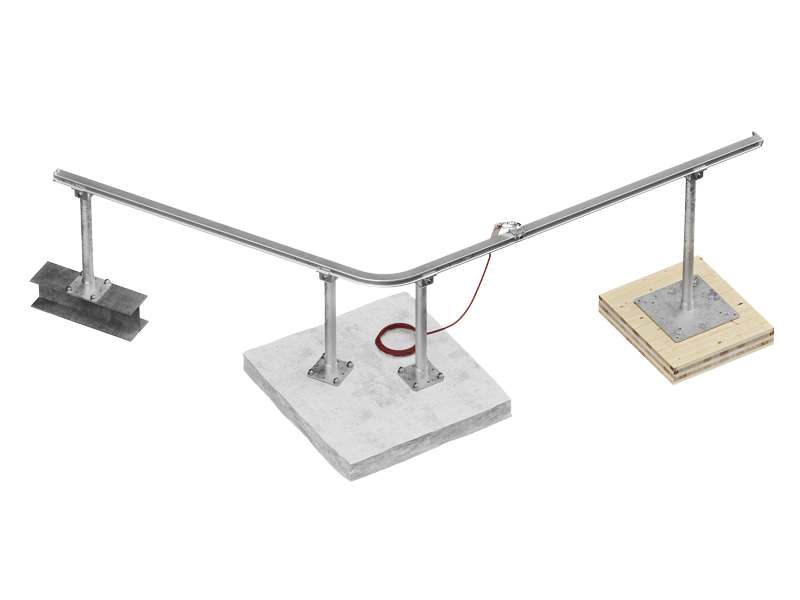

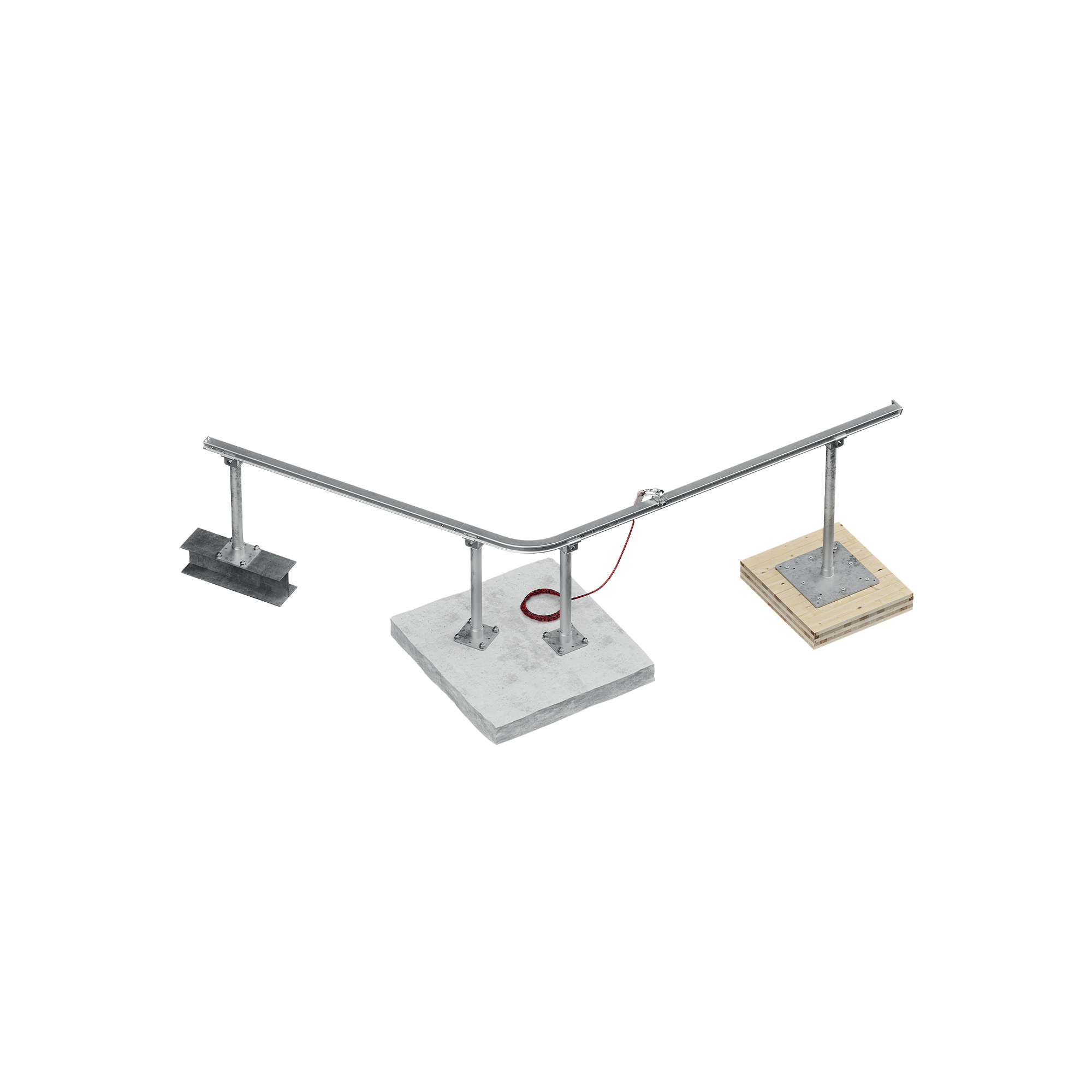

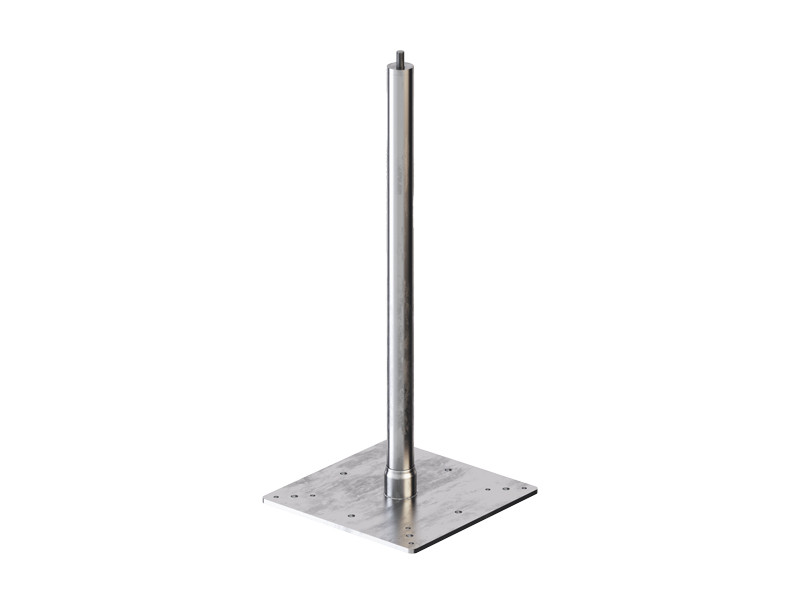

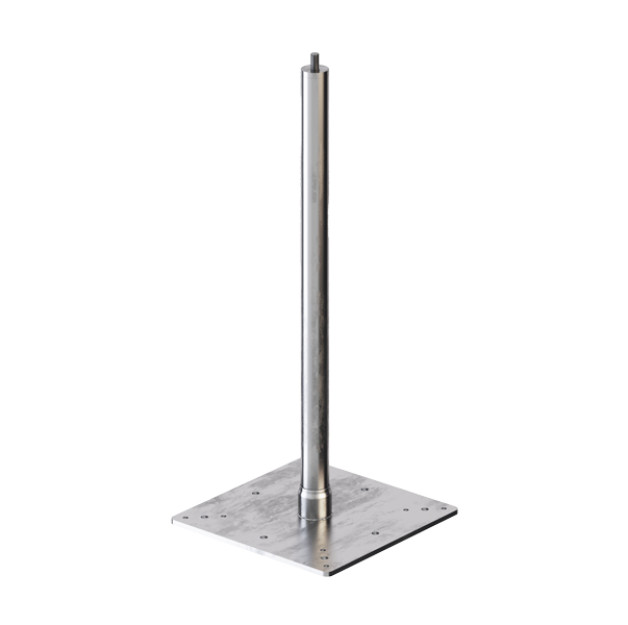

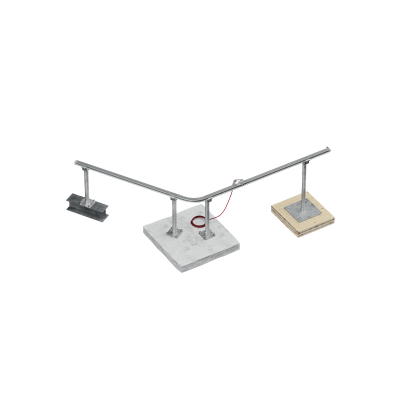

La combinaison de H-RAIL avec les supports TOWER, TOWER A2 et TOWER XL permet de surélever le rail pour surmonter tout obstacle présent sur la toiture. Le montage du rail sur les supports s'effectue simplement au moyen d’une plaque spéciale.
Les dispositifs antichute de toiture H-RAIL + TOWER
Le système H-RAIL a été soigneusement conçu pour être utilisé avec une unité coulissante spéciale, dotée de quatre roues, ce qui en fait le choix idéal comme ligne de vie antichute rigide montée sur rail.
La polyvalence du système antichute H-RAIL lui permet d'être monté sur différents types de structures, dont le bois, le béton et l'acier, s'adaptant ainsi parfaitement à toutes les exigences d'installation. H-RAIL + TOWER est typiquement installé sur la toiture, et donc dans sa version H-RAIL ON FLOOR. Les supports TOWER permettent en effet de rehausser le rail. Les autres versions permettent d’autres types d’installation comme H-RAIL OVERHEAD, qui se place en-dessous de la structure porteuse, ou H-RAIL ON WALL, à installer directement au mur.
Avec la possibilité d’obtenir un entraxe allant jusqu'à 6 mètres entre les supports, le processus de montage exige seulement quelques points de fixation, ce qui simplifie grandement l'installation de H-RAIL.
La sécurité avant tout

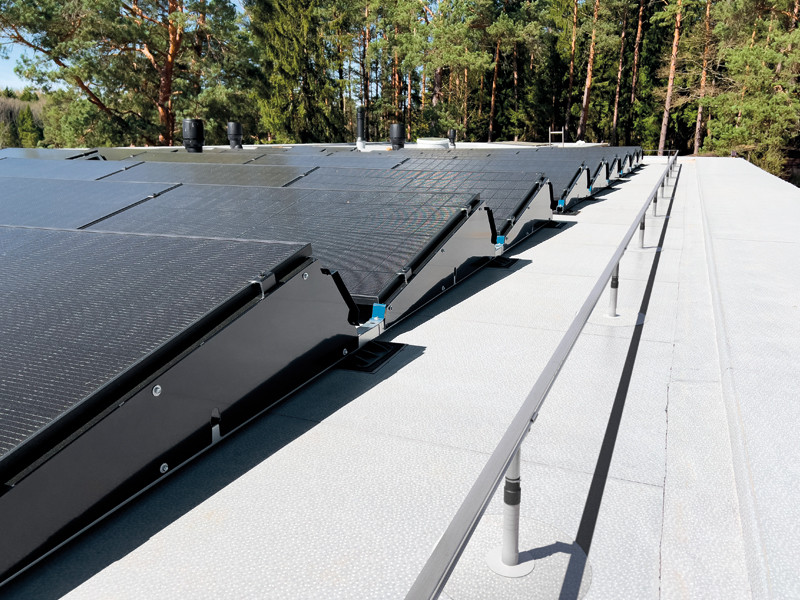

Sécuriser les opérateurs sur le support le plus adapté est fondamental. Outre l'avantage de pouvoir être installé au-dessus des obstacles de la toiture, un système rigide tel que celui à rail H-RAIL + TOWER évite la formation de flèches tombantes et la nécessité d'en tenir compte dans le calcul du tirant d’air (vertical clearance), contrairement à une ligne de vie antichute flexible.
H-RAIL + TOWER de Rothoblaas représente la pointe de la sécurité pour les travaux en hauteur et l'entretien sur les toitures. Conçu dans l’objectif principal de fournir une protection maximale aux opérateurs, ce système d’ancrage innovant offre une solution fiable et durable pour tout type de structure. Son installation est extrêmement simple et ne nécessite pas de travaux de maçonnerie complexes, garantissant une efficacité de montage exceptionnelle. Son design ergonomique et compact s'intègre harmonieusement à l'architecture environnante, préservant ainsi l'esthétique du site.
Fabriqué à partir de matériaux de très haute qualité et résistance élevée, H-RAIL assure une protection durable dans le temps, et offre tranquillité et sécurité aux opérateurs et aux utilisateurs des structures concernées. Sa polyvalence et sa fiabilité en font le choix idéal pour un large éventail d'applications - de l’entretien industriel aux travaux sur bâtiments résidentiels, tout en contribuant à élever les normes de sécurité et à protéger la vie des personnes travaillant en hauteur.
Documentation
Fiche technique
|
|
|---|---|
Déclaration de conformité
|
|
Consignes de sécurité, mode d’emploi et installation
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|
|
Déclaration de pose et inspection
|
Instructions de pose
| Manuel d'installation |
|---|
RAIL
| CODE | description | pcs. |
|---|---|---|
| RAIL3000 | 3m aluminium rail | 1 |
| RAILC90 | 90° aluminium bend for rail | 1 |
| RAILC120 | 120° aluminium bend for rail | 1 |
| RAILC135 | 135° aluminium bend for rail | 1 |
| RAILC150 | 150° aluminium bend for rail | 1 |
SUPPORT
| CODE | description | pcs. |
|---|---|---|
| RAILBRAT | support element for rail | 1 |
| RAILBRAT16 | M16 plate for RAILBRAT | 1 |
TERMINAL
| CODE | description | pcs. |
|---|---|---|
| RAILEND | rail end-stop without exit | 1 |
| RAILENDOPEN | rail end-stop with exit | 1 |
RACCORD
| CODE | description | pcs. |
|---|---|---|
| RAILJUN | junction for rails and bends | 1 |
DISPOSITIF COULISSANT
| CODE | description | pcs. |
|---|---|---|
| RAILSLIDE | sliding device | 1 |
| RAILSLIDEWALL | slide for wall application | 1 |
TOOL
| CODE | description | pcs. |
|---|---|---|
| RAILJUNTOOL | template for rail junction holes | 1 |
| RAILPLATE | Rail system ID plate | 1 |
FIXATION
| CODE | description | pcs. |
|---|---|---|
| RAILOCKSCREW | Lock screw | 250 |
| RAILSCREW | DIN 7991 A2-70 | 50 |
TARGAHORxy
| CODE | description | pcs. |
|---|---|---|
| TARGAHORIT | Label plate for PATROL and H-RAIL systems IT | 1 |
| TARGAHORDE | Label plate for PATROL and H-RAIL systems DE | 1 |
| TARGAHOREN | Label plate for PATROL and H-RAIL systems EN | 1 |
| TARGAHORES | Label plate for PATROL and H-RAIL systems ES | 1 |
| TARGAHORFR | Label plate for PATROL and H-RAIL systems FR | 1 |
| TARGAHORPT | Label plate for PATROL and H-RAIL systems PT | 1 |
| TARGAHORRU | Label plate for PATROL and H-RAIL systems RU | 1 |
| TARGAHORCS | Label plate for PATROL and H-RAIL systems CS | 1 |
| TARGAHORDA | Label plate for PATROL and H-RAIL systems DA | 1 |
| TARGAHOREL | Label plate for PATROL and H-RAIL systems EL | 1 |
| TARGAHORET | Label plate for PATROL and H-RAIL systems ET | 1 |
| TARGAHORFI | Label plate for PATROL and H-RAIL systems FI | 1 |
| TARGAHORHR | Label plate for PATROL and H-RAIL systems HR | 1 |
| TARGAHORHU | Label plate for PATROL and H-RAIL systems HU | 1 |
| TARGAHORIS | Label plate for PATROL and H-RAIL systems IS | 1 |
| TARGAHORJA | Label plate for PATROL and H-RAIL systems JA | 1 |
| TARGAHORLT | Label plate for PATROL and H-RAIL systems LT | 1 |
| TARGAHORLV | Label plate for PATROL and H-RAIL systems LV | 1 |
| TARGAHORNL | Label plate for PATROL and H-RAIL systems NL | 1 |
| TARGAHORNO | Label plate for PATROL and H-RAIL systems NO | 1 |
| TARGAHORPL | Label plate for PATROL and H-RAIL systems PL | 1 |
| TARGAHORRO | Label plate for PATROL and H-RAIL systems RO | 1 |
| TARGAHORSK | Label plate for PATROL and H-RAIL systems SK | 1 |
| TARGAHORSL | Label plate for PATROL and H-RAIL systems SL | 1 |
| TARGAHORSV | Label plate for PATROL and H-RAIL systems SV | 1 |
| TARGAHORTR | Label plate for PATROL and H-RAIL systems TR | 1 |
| TARGAHORZH | Label plate for PATROL and H-RAIL systems ZH | 1 |
| TARGAHORAR | Label plate for PATROL and H-RAIL systems AR | 1 |
