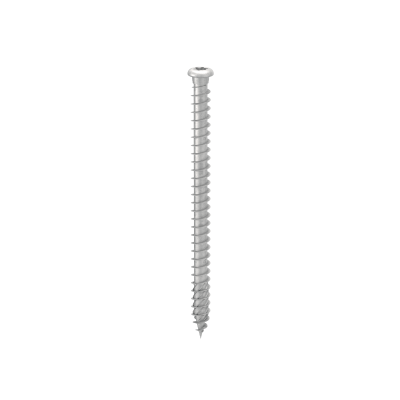

VIS À TÊTE RONDE POUR PLAQUES SUR BOIS DURS
LBS HARDWOOD EVO
La classe de résistance à la corrosion atmosphérique (C4) du revêtement C4 EVO a été testée par le Research Institutes of Sweden - RISE. Revêtement adapté aux applications sur bois dont le niveau d'acidité (pH) est supérieur à 4, comme le sapin, le mélèze et le pin (voir page 314).
Pointe spéciale avec éléments tranchants en relief. La certification ATE11/0030 permet l’utilisation avec des bois à haute densité entièrement sans pré-perçage. Homologation pour les applications structurelles sollicitées dans toutes les directions par rapport à la fibre.
Le diamètre du noyau interne de la vis est plus grand par rapport à la version LBS pour garantir le vissage dans les bois aux densités plus élevées. La sous-tête cylindrique a été conçue pour la fixation d'éléments mécaniques et pour produire un effet d'encastrement avec le trou de la plaque garantit d'excellentes performances statiques.
Documentation
Fiche technique
|
|
|---|---|
Fiche technique USA
|
|
Certification ETA
|
|
| Déclaration des performances (DOP) | Télécharger |
Fichier CAO
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|
LBS HARDWOOD EVO
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
|---|---|---|---|---|---|---|---|---|---|
| LBSHEVO580 | - | 5 | 80 | 76 | 0.2 | 3 1/8'' | 3'' | TX20 | 200 |
| LBSHEVO5100 | - | 5 | 100 | 96 | 0.2 | 4'' | 3 3/4'' | TX20 | 200 |
| LBSHEVO5120 | - | 5 | 120 | 116 | 0.2 | 4 3/4'' | 4 9/16'' | TX20 | 200 |
| LBSHEVO760 | - | 7 | 60 | 55 | 0.28 | 2 3/8'' | 2 3/16'' | TX30 | 100 |
| LBSHEVO780 | - | 7 | 80 | 75 | 0.28 | 3 1/8'' | 2 15/16'' | TX30 | 100 |
| LBSHEVO7100 | - | 7 | 100 | 95 | 0.28 | 4'' | 3 3/4'' | TX30 | 100 |
| LBSHEVO7120 | - | 7 | 120 | 115 | 0.28 | 4 3/4'' | 4 1/2'' | TX30 | 100 |
| LBSHEVO7160 | - | 7 | 160 | 155 | 0.28 | 6 1/4'' | 6 1/8'' | TX30 | 100 |
| LBSHEVO7200 | - | 7 | 200 | 195 | 0.28 | 8'' | 7 11/16'' | TX30 | 100 |
