CONNECTEUR POUR POUTRES EN BOIS ET PANNEAUX
RADIAL
À l’avant-garde des connecteurs pour poutres en bois et panneaux, découvrez RADIAL, idéal pour la préfabrication et pour garantir la démontabilité.

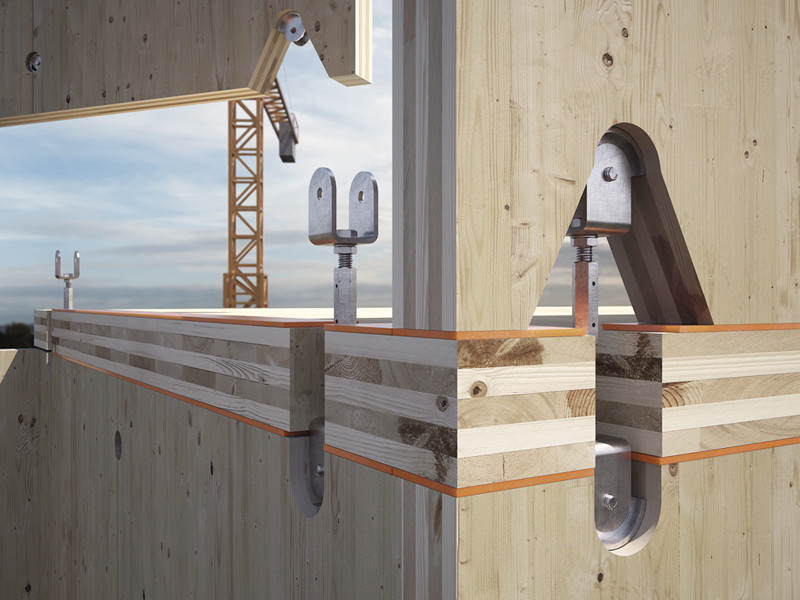

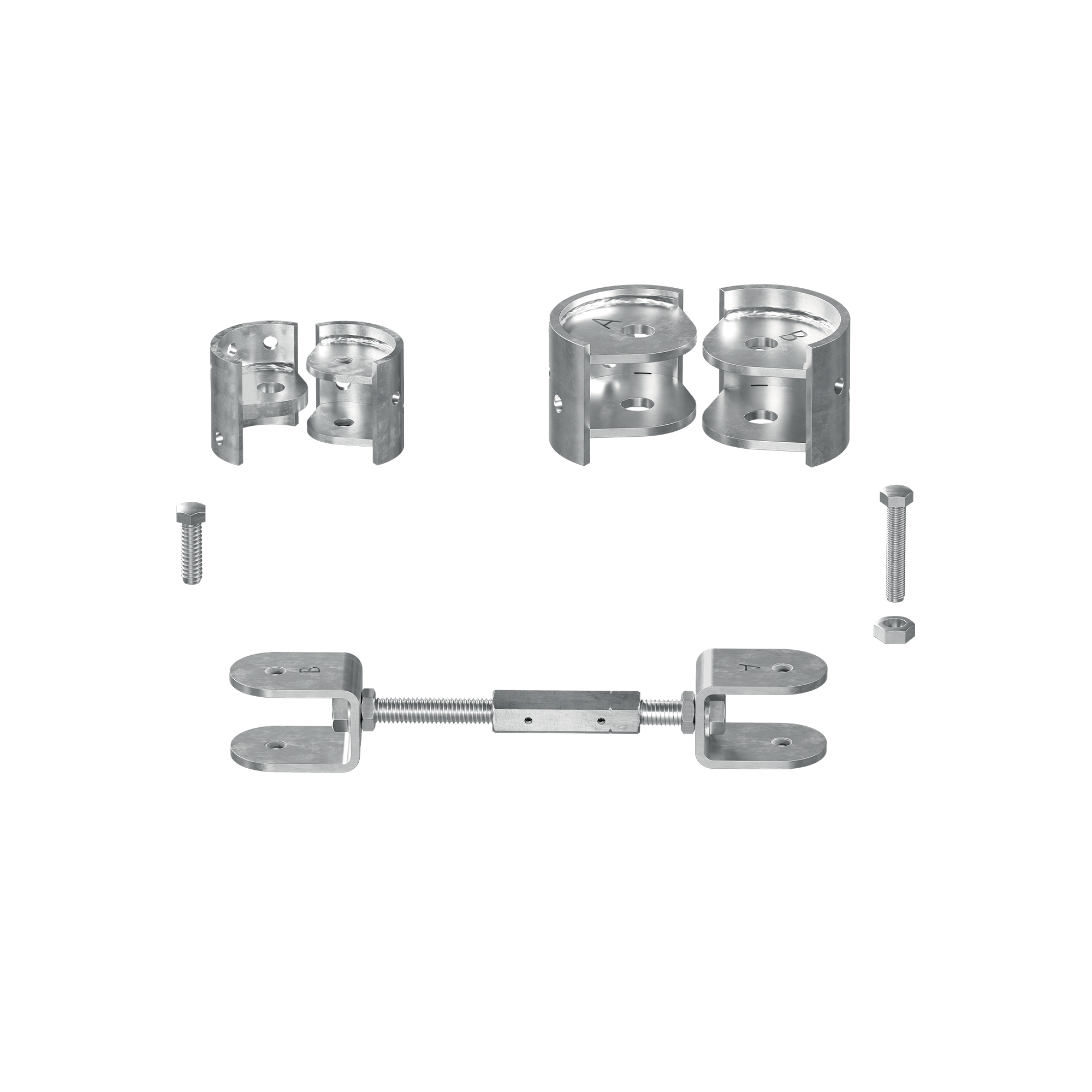

Les deux plaques semi-circulaires peuvent être installées en usine, réduisant ainsi l’assemblage sur le chantier à la simple fixation de quelques boulons. Même un démontage éventuel résulte simple et rapide.
CARACTÉRISTIQUES
La solution brevetée RADIAL transforme radicalement le processus d’assemblage sur site grâce à la préinstallation des connecteurs en usine. Cette approche réduit considérablement le temps d’installation sur place, en le limitant à la simple fixation de quelques boulons en acier. RADIAL garantit non seulement une fiabilité maximale lors de la pose, mais offre également la possibilité d’un démontage rapide et simple, facilitant les opérations d’entretien et de reconfiguration des espaces.

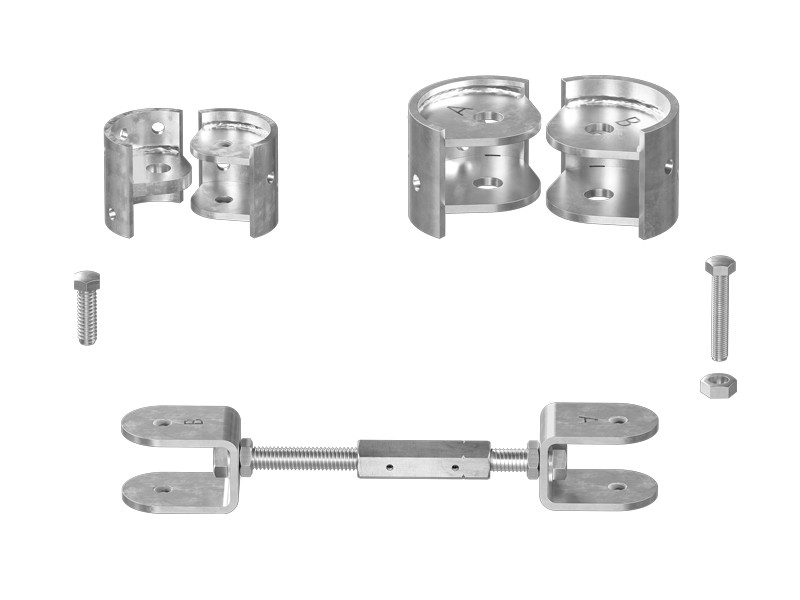

L’utilisation des composants RADIALKIT permet de réaliser des connexions en traction avec une tolérance d’installation élevée. Ces connexions sont entièrement dissimulées dans l’épaisseur du mur, préservant ainsi l’esthétique et l’intégrité structurelle au profit de la sécurité anti-incendie.

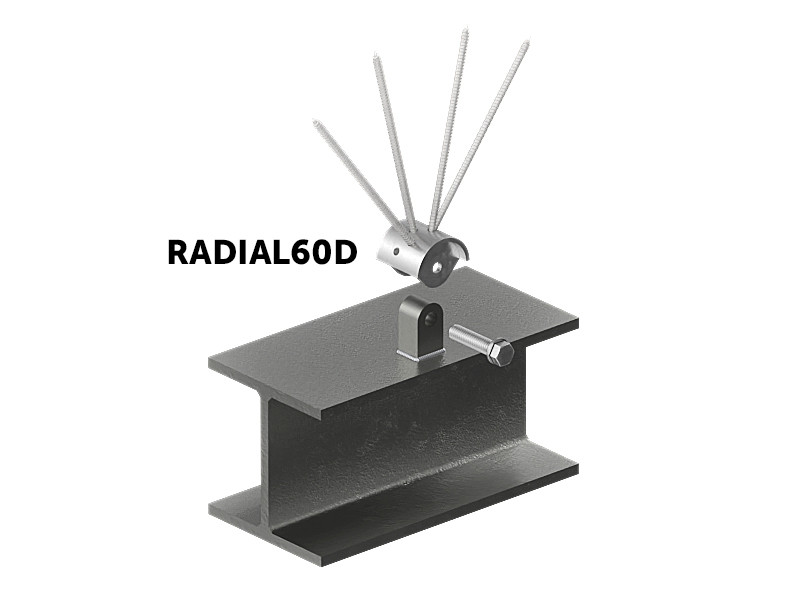

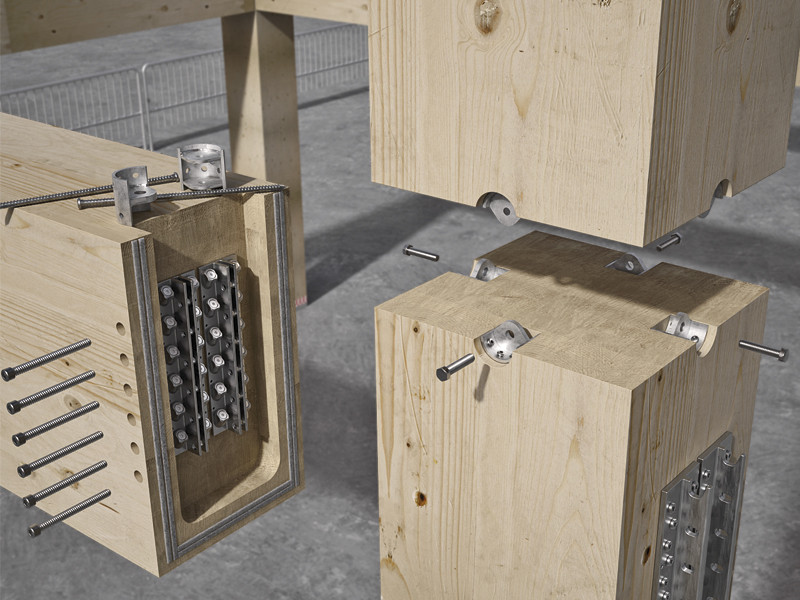

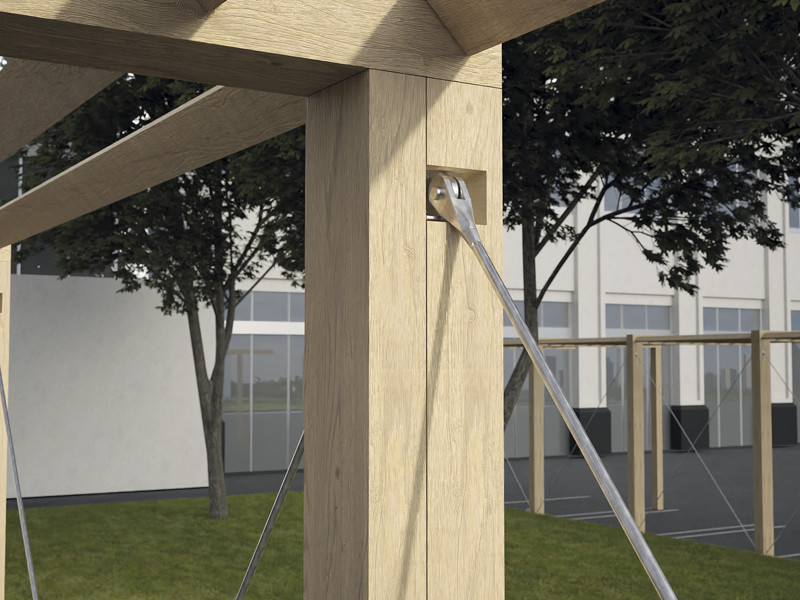

Avec le système RADIAL, il est possible de créer des connexions robustes et fiables pouvant être appliquées aux murs, aux poutres et aux poteaux. Cela le rend parfait pour les structures hybrides bois-acier, y compris pour les applications plus complexes telles que les poutres de gerber et les articulations.
Contrairement à d’autres connecteurs pour poutres en bois et panneaux, RADIAL est optimal pour la construction de bâtiments modulaires préfabriqués.

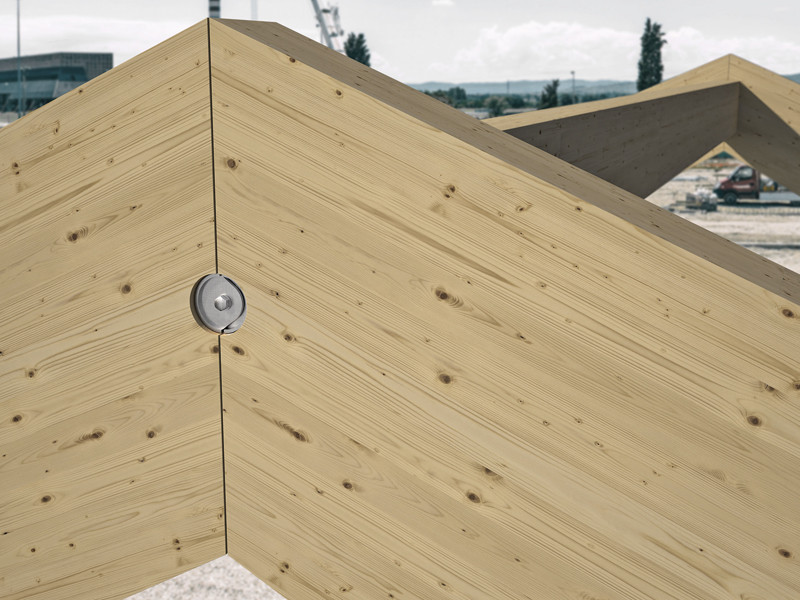

Sa capacité à s’intégrer sans impact visuel permet d’obtenir des lignes épurées et un design moderne, essentiels dans l’architecture modulaire contemporaine.
Les connecteurs RADIAL sont réalisés en acier au carbone S355 avec traitement de surface Fe/Zn12c, choisi pour ses exceptionnelles propriétés de résistance et de durabilité.
DOMAINES D’UTILISATION
RADIAL s’adapte parfaitement aux différentes configurations structurelles, il est idéal pour :
- Connexions entre panneaux en CLT ou LVL, offrant une résistance dans toutes les directions.
- Connexions à charnière pour poutres en bois lamellé-collé.
- Systèmes de construction hautement préfabriqués et facile à démonter.
RADIAL est conçu pour être appliqué sur :
- Murs et planchers en CLT ou LVL.
- Poutres ou poteaux en bois massif, bois lamellé-collé ou LVL.
Documentation
Fiche technique
|
|
|---|---|
Certification ETA
|
|
Fichier CAO
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|
RADIAL
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|

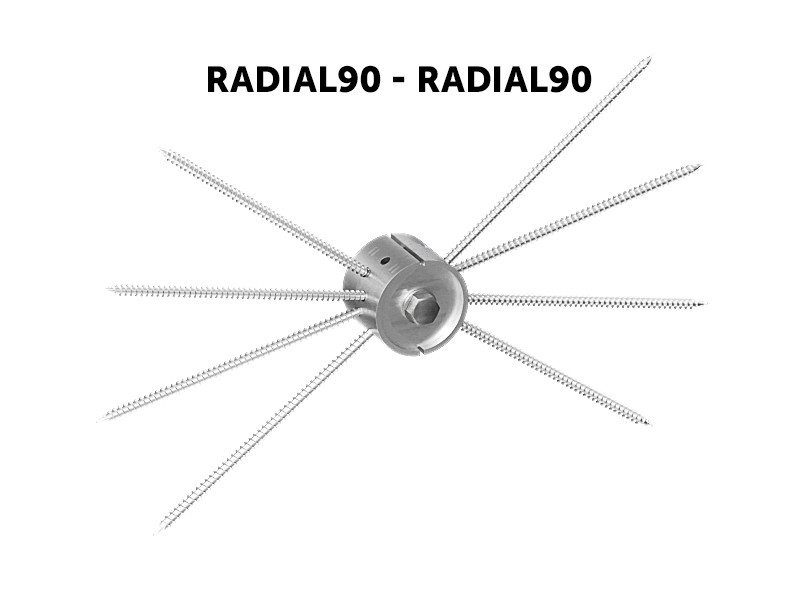

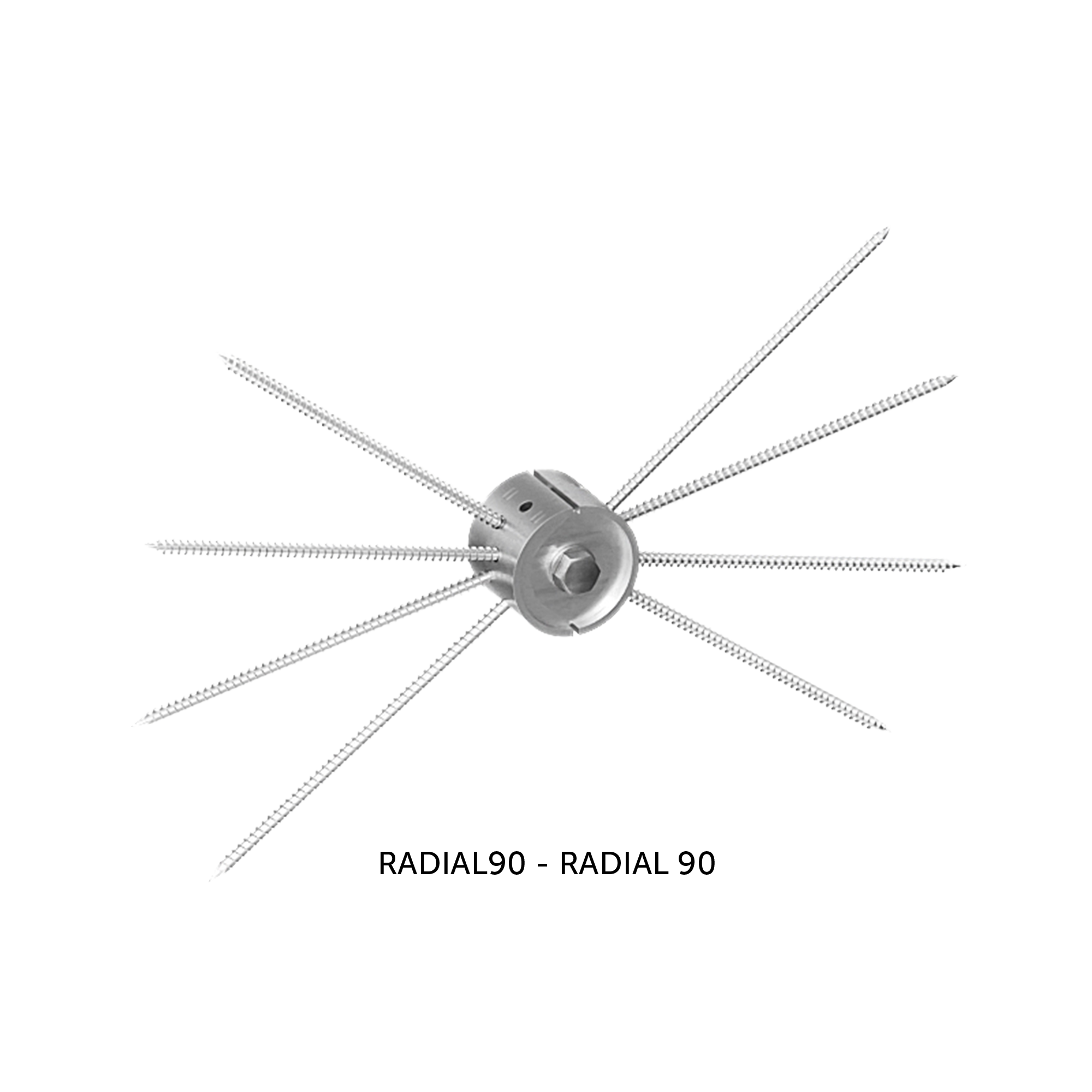

| RADIAL90 | 90 | 65 | 74 | 10 |

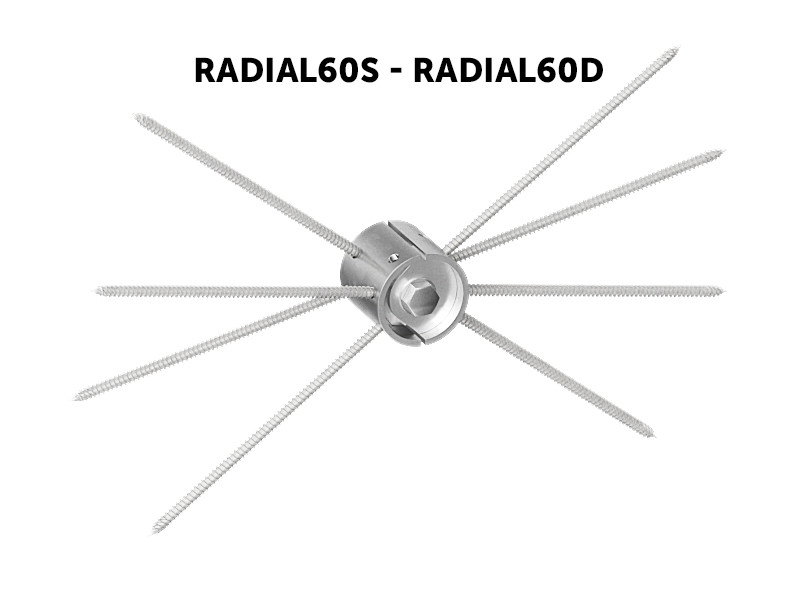

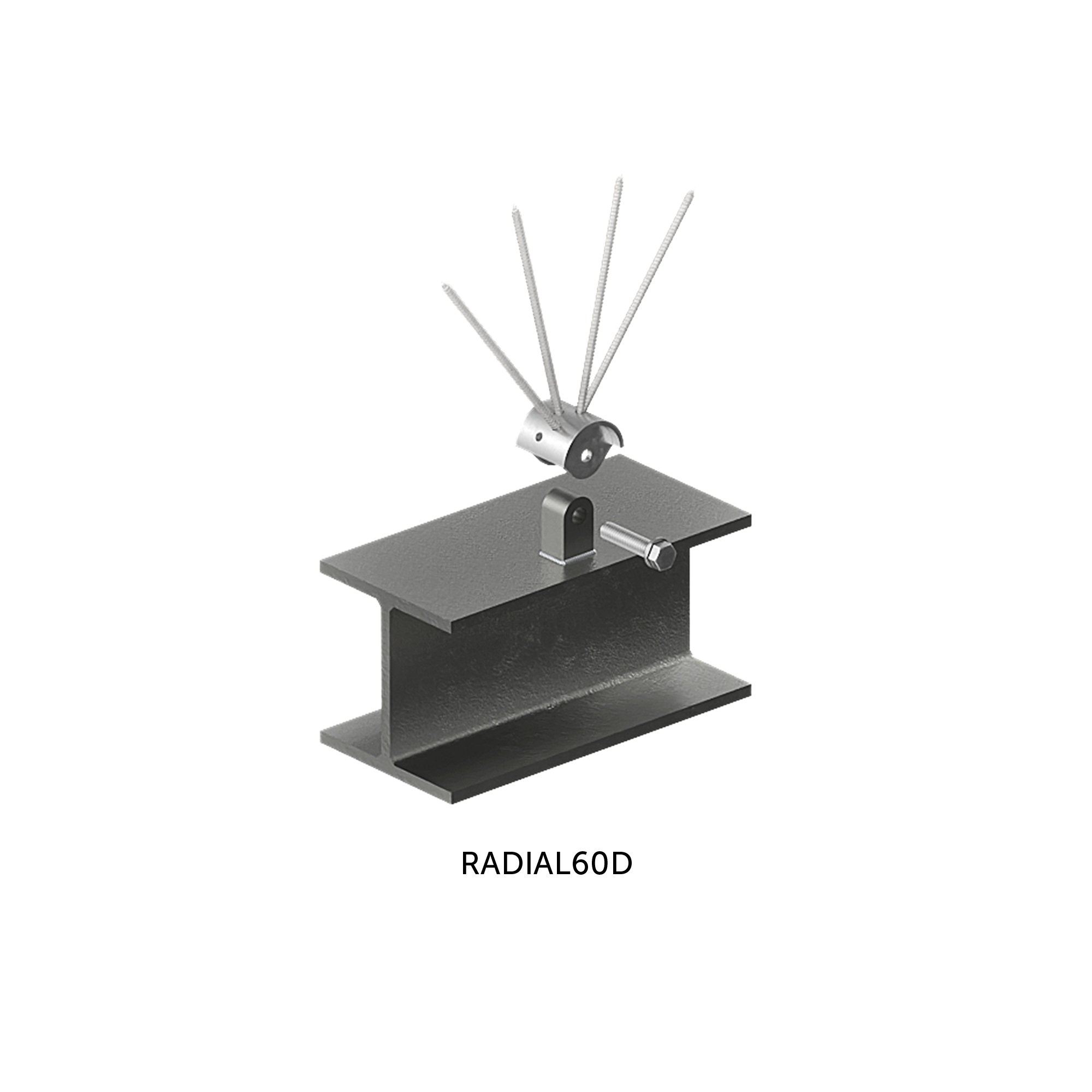

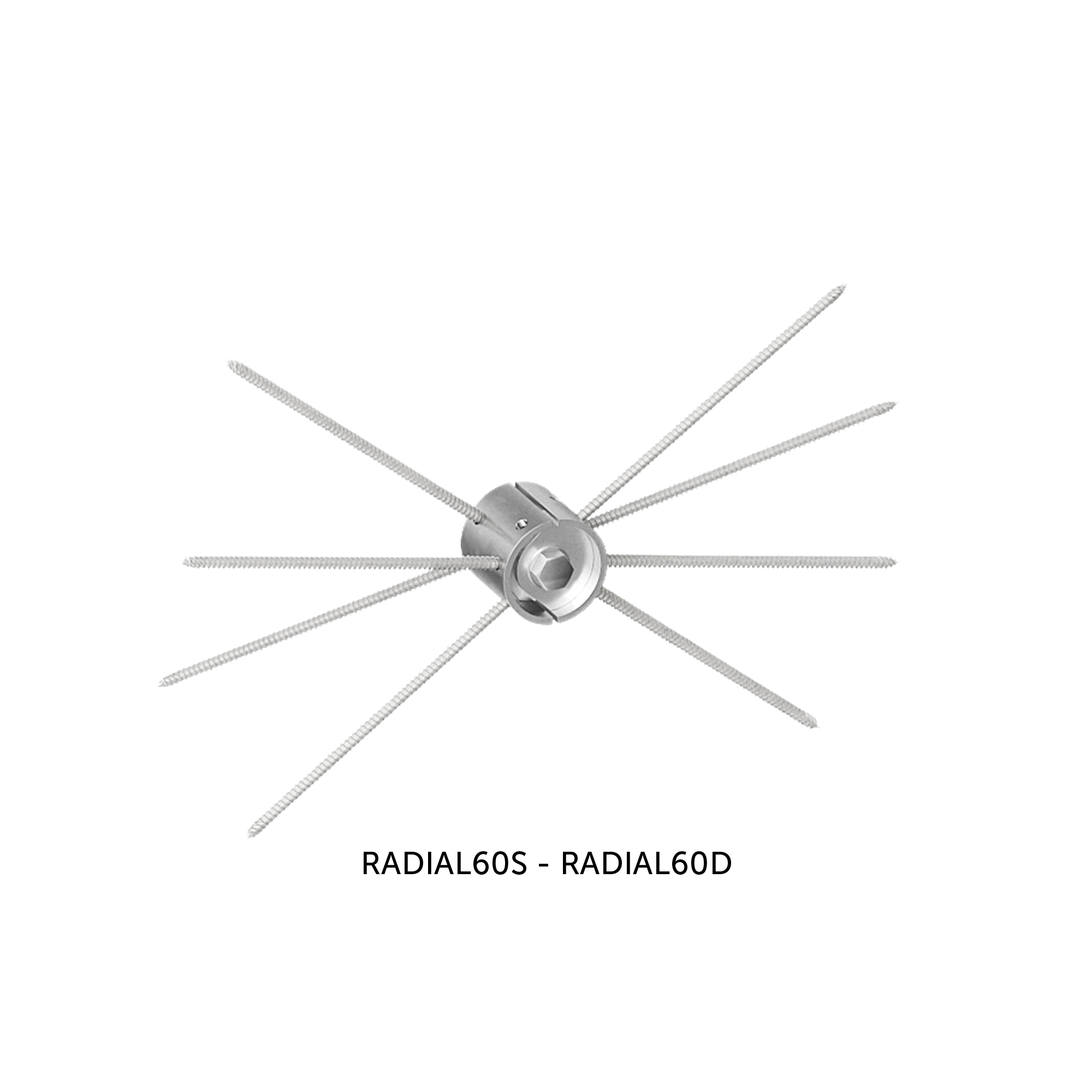

| RADIAL60D | 60 | 55 | 49 | 10 |

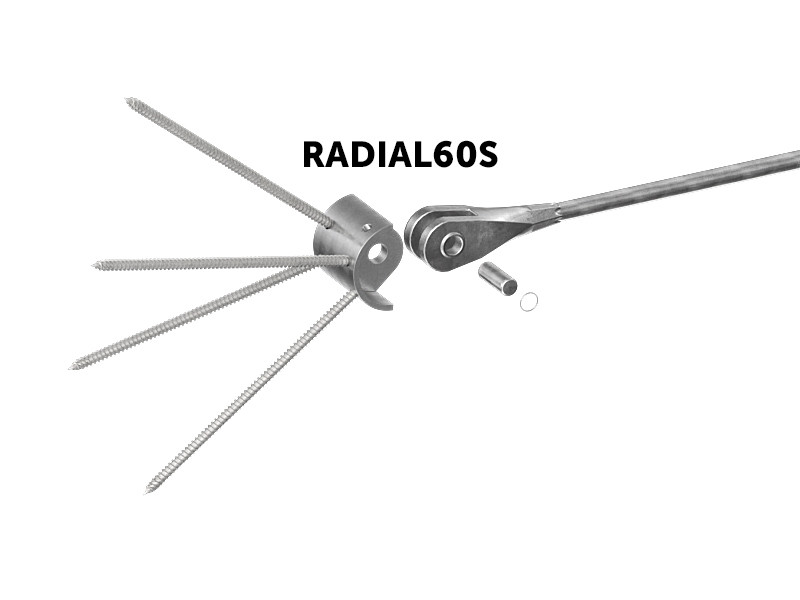

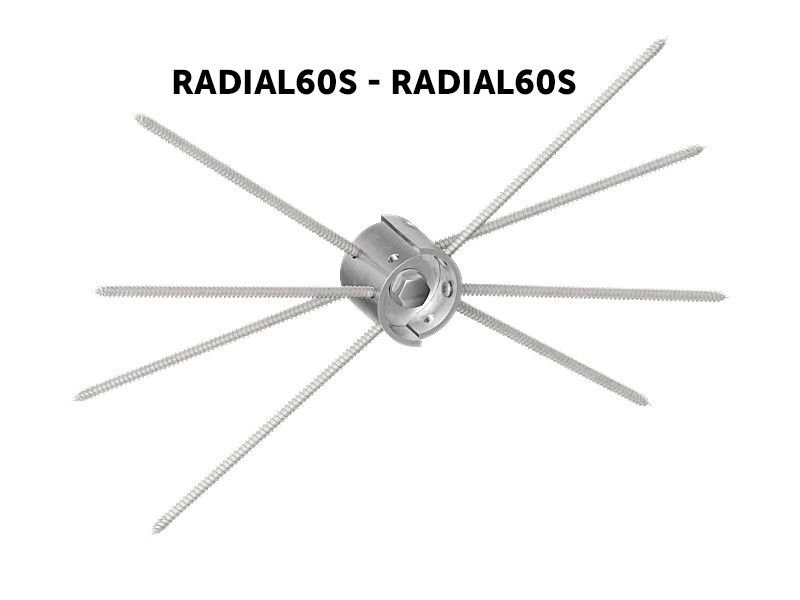

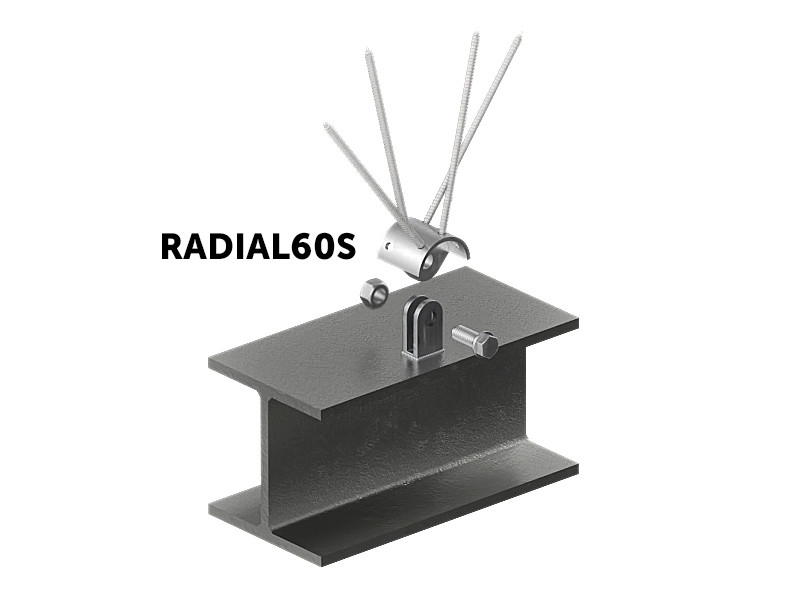

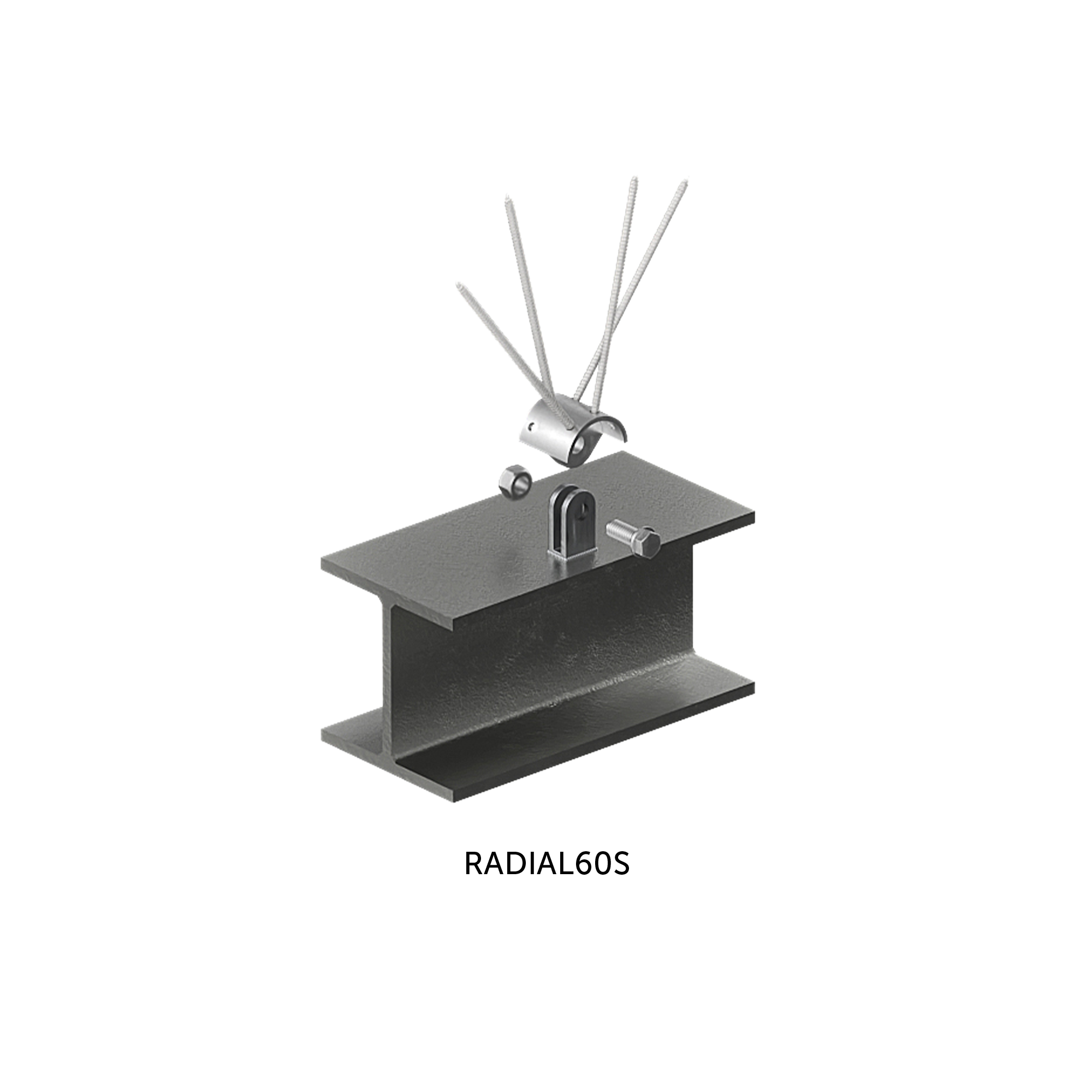

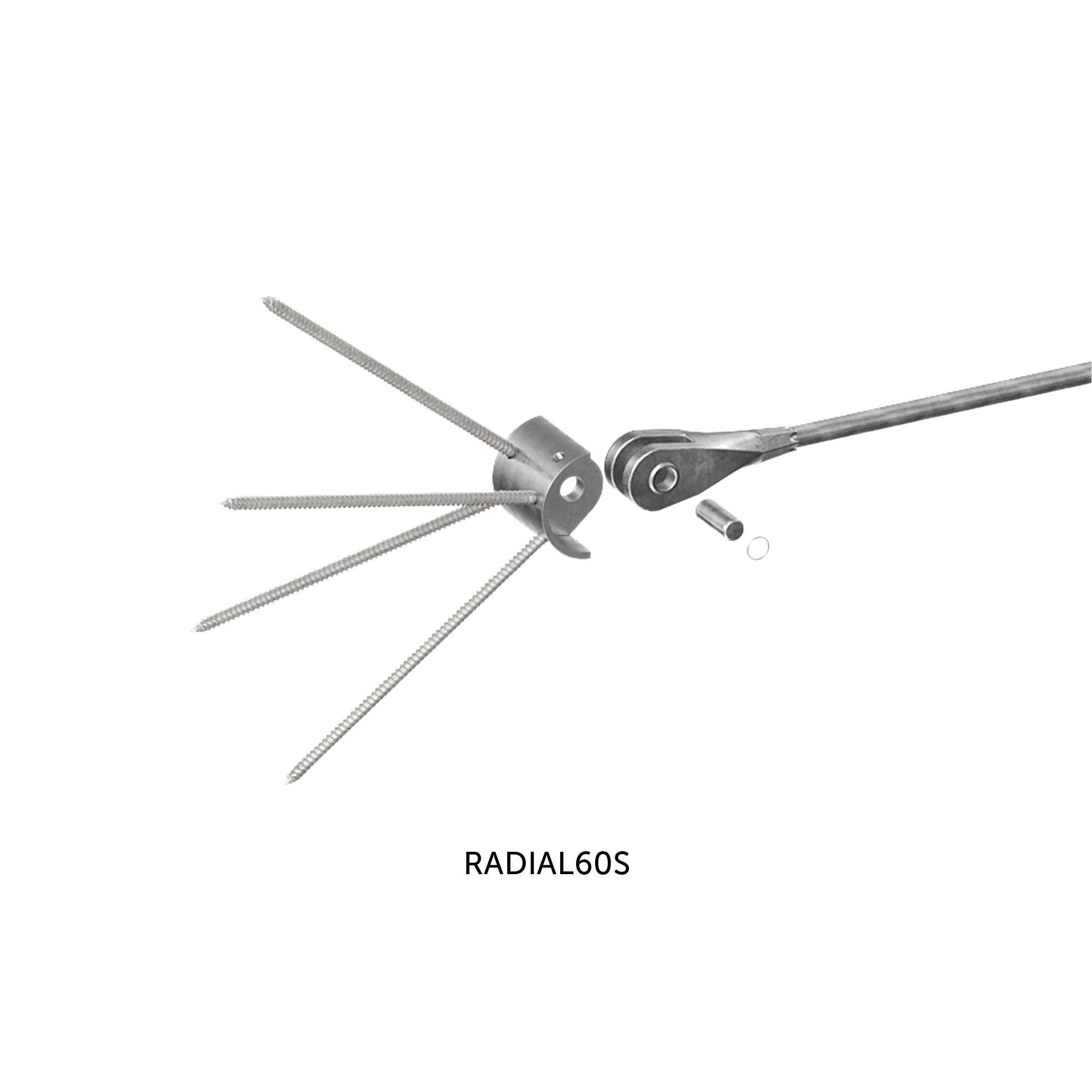

| RADIAL60S | 60 | 55 | 49 | 10 |
RADIALKIT
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|

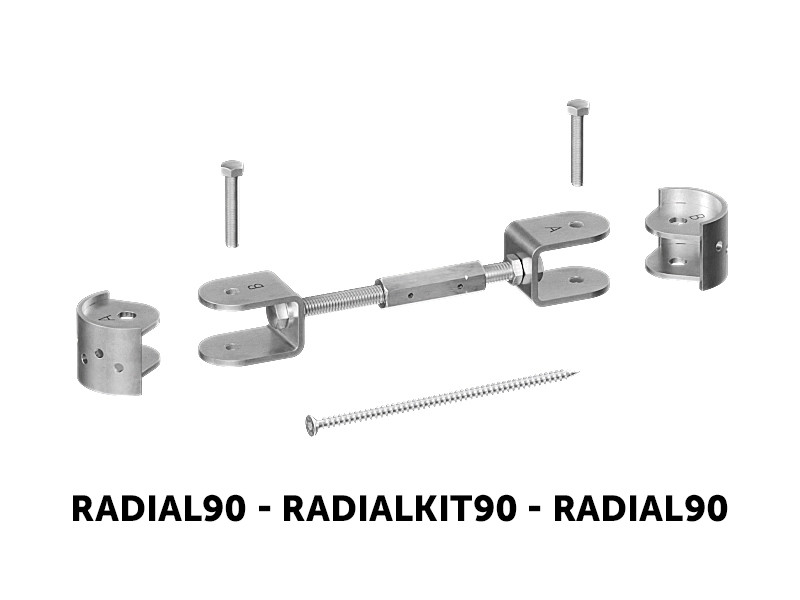

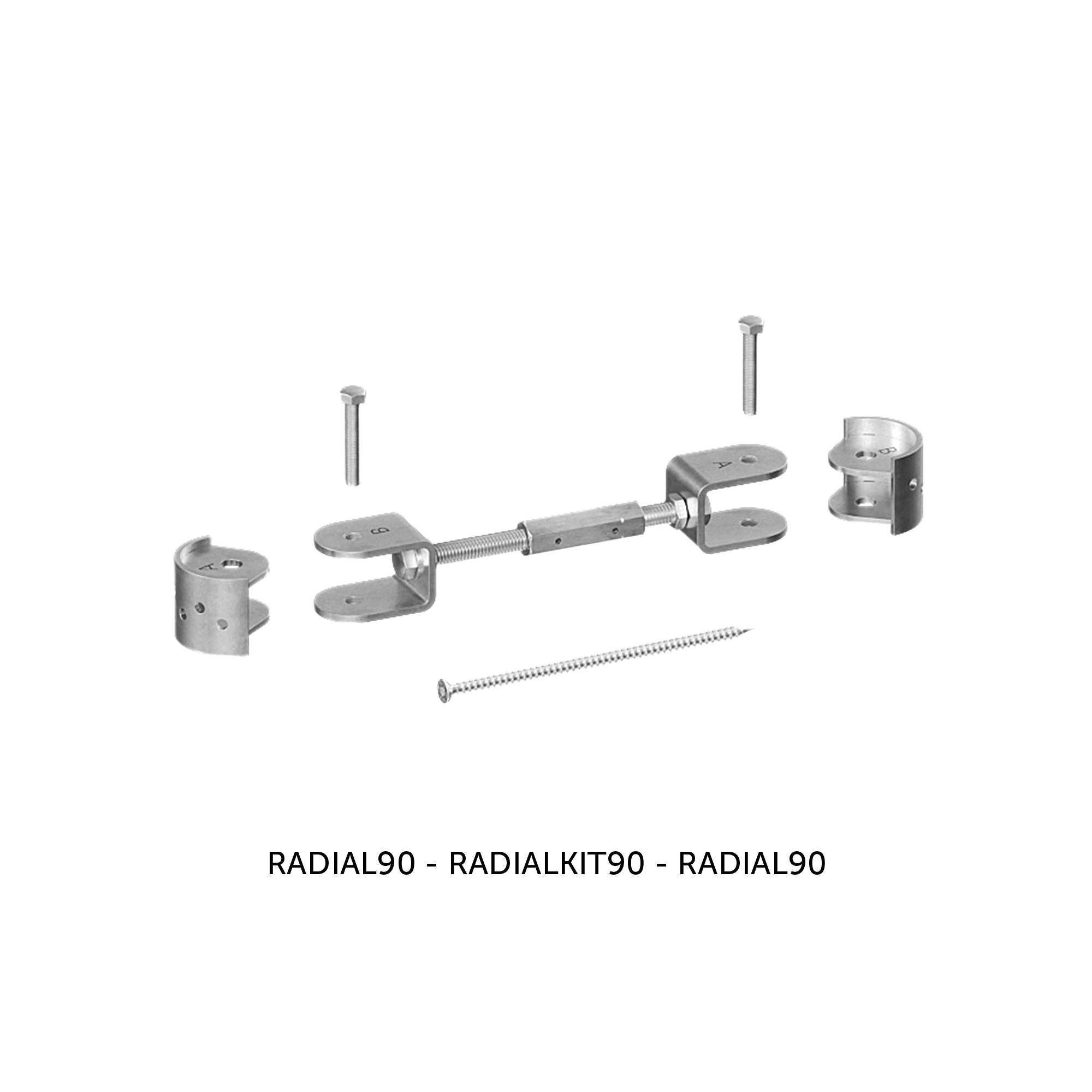

| RADIALKIT90 | 60 | 60 | 6 | 5 |

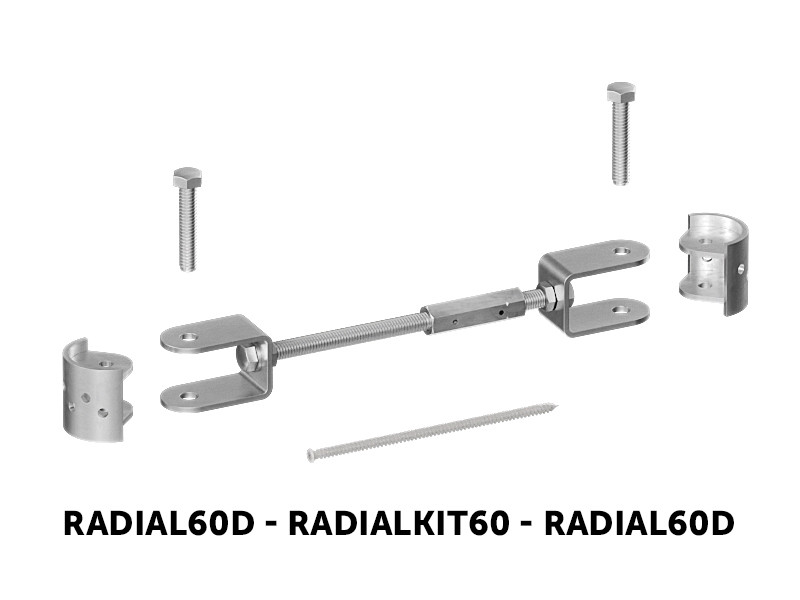

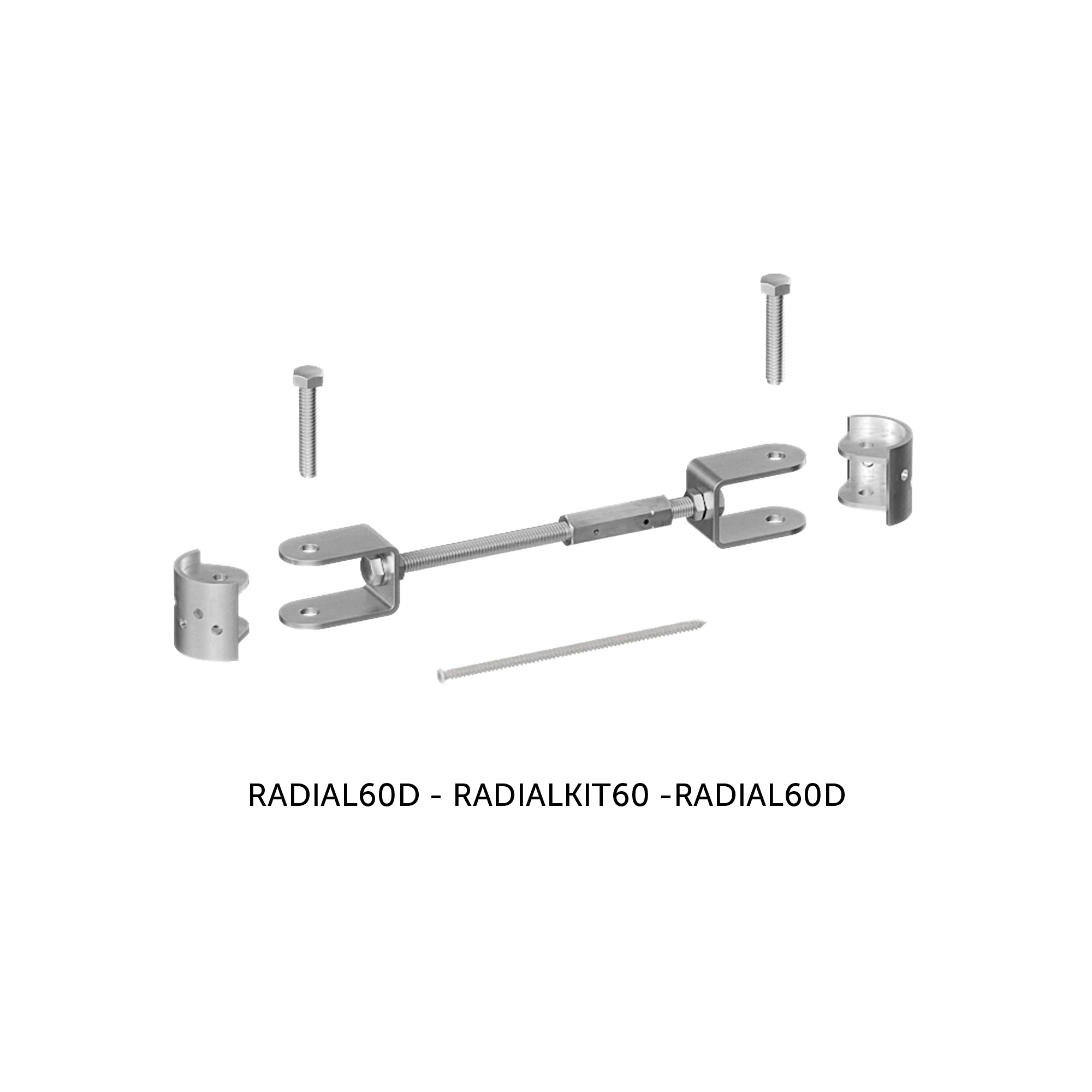

| RADIALKIT60 | 40 | 51 | 5 | 5 |
RADBOLT
| CODE | d₁
[mm]
|
L
[mm]
|
SW | pcs. |
|---|---|---|---|---|
| RADBOLT1260 | 12 | 60 | - | 50 |
| RADBOLT1245 | 16 | 45 | - | 100 |
| RADBOLT16140 | 16 | 70 | - | 25 |
| RADBOLT1670 | 16 | 70 | - | 25 |
| RADBOLT16160 | 16 | 160 | - | 25 |
| RADBOLT16180 | 16 | 180 | - | 25 |
| RADBOLT16200 | 16 | 200 | - | 25 |
| RADBOLT16220 | 16 | 220 | - | 25 |
| RADBOLT16240 | 16 | 240 | - | 25 |
| RADBOLT16300 | 16 | 300 | - | 25 |
