SUPPORT POUR TOITURES EN TÔLE NERVURÉE
SHIELD
SHIELD est un support adaptable, utilisable sur toutes les toitures en tôle nervurée avec des entraxes jusqu'à 420 mm.
C'est le système idéal pour réaliser points d'ancrage individuels et lignes de vie rectilignes ou angulaires sur des toitures plates ou inclinées.
Video
Le support pour toitures métalliques que vous attendiez. SHIELD : montage facile et en toute sécurité.
Le support SHIELD garantit une installation simple et rapide.

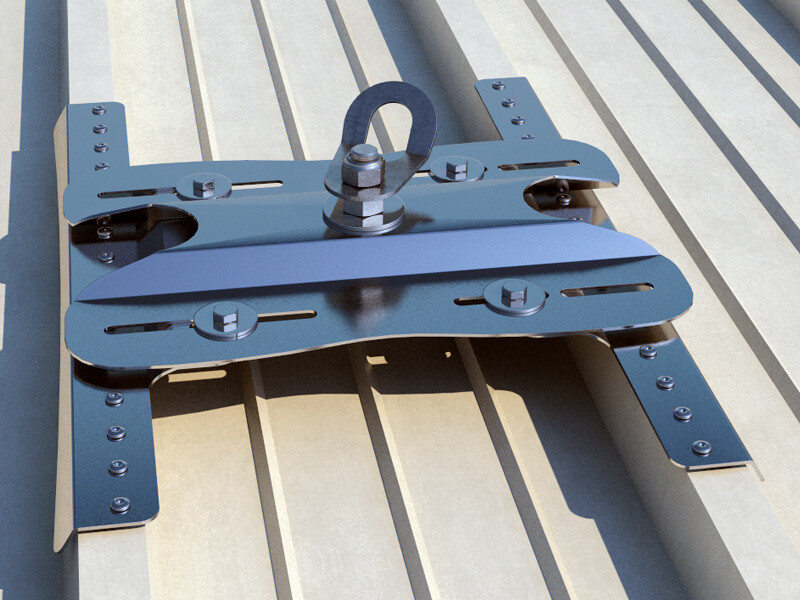

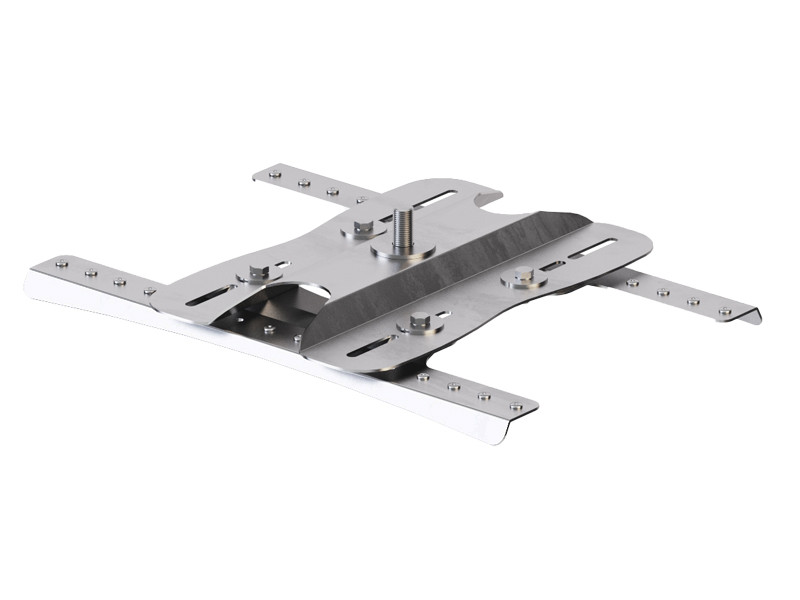

Il se compose de deux éléments principaux: les ailettes de fixation sur la toiture et la plaque de base, sur laquelle les composants de la ligne de vie PATROL ou le point d'ancrage AOS01 doivent être montés.

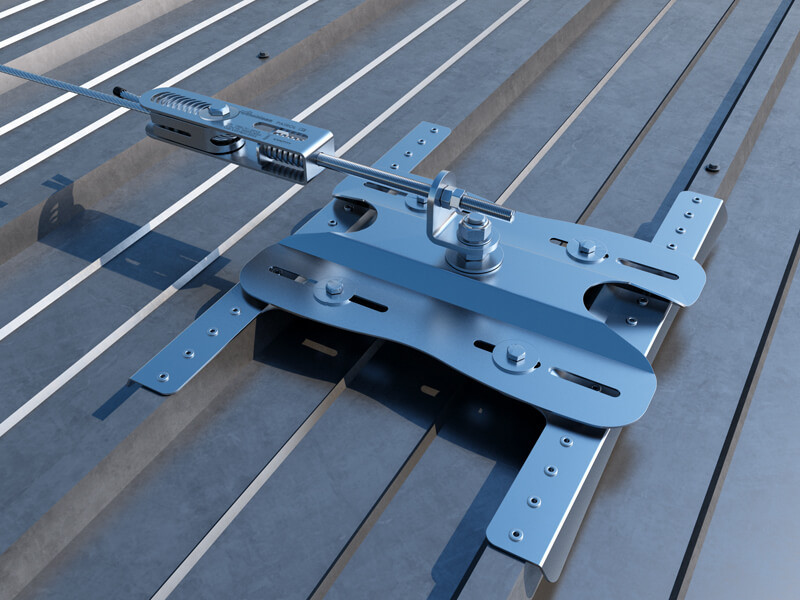

Grâce aux accessoires spécifiques, il est possible d'installer des lignes de vie rectilignes et angulaires, afin de garantir la sécurité au travail des opérateurs en toute situation.
Le support SHIELD est l'idéal pour une installation sur panneau sandwich ondulé ou sur tôle nervurée, en acier ou en aluminium.
Il est fourni avec des rivets de montage et des joints en caoutchouc cellulaire, pour garantir une imperméabilisation parfaite de la structure après la pose.
Il assure un faible impact visuel grâce aux dimensions réduites.
Charge maximale : 2 utilisateurs
Caractéristiques
| Application | LIGNE DE VIE, POINT D'ANCRAGE |
|---|---|
| Sous-structure | TÔLE NERVURÉE |
| Domaines d’utilisation | ACIER MIN. 0,4MM - ALUMINIUM 0,6MM |
| Nombres d'opérateurs | 2 |
| Matériau | ACIER INOX 1.4301 / AISI304 |
Documentation
Certification Australie
|
|
|---|---|
Déclaration de conformité
|
|
Consignes de sécurité, mode d’emploi et installation
|
|
Consignes de sécurité, mode d’emploi et installation - English (AU)
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|
|
Déclaration de pose et inspection
|
|
EAC certificate (anchor points)
|
|
EAC certificate (anchor lines)
|
Instructions de pose
| Manuel d'installation |
|---|
SHIELD
| CODE | matériau | H
[mm]
|
L
[mm]
|
dimensions
[mm]
|
pcs. |
|---|---|---|---|---|---|
| SHIELD | AISI 304 stainless steel grade 1.4301 | 85 | 476 | 180 – 420 | 1 |
