SUPPORTS SUR TOITURES EN BOIS, BÉTON OU ACIER
TOWER

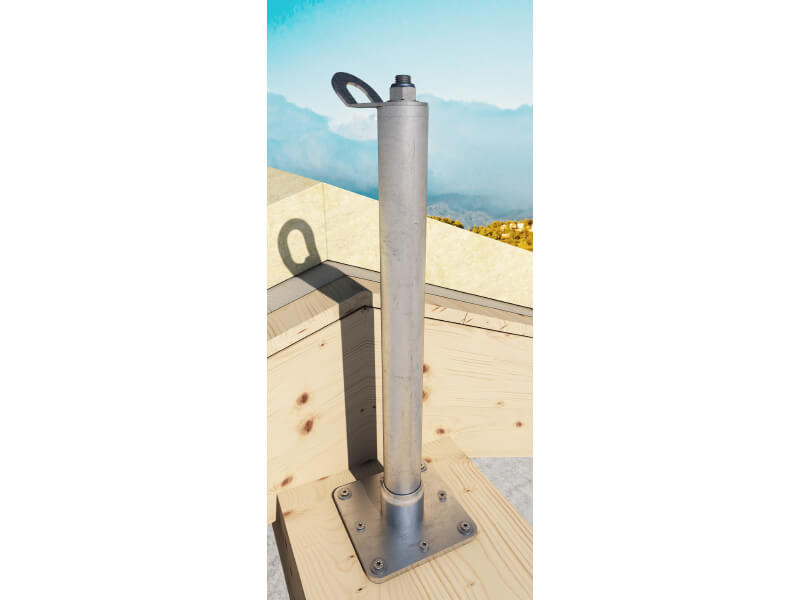

Le support TOWER peut être installé directement sur le bois, le béton ou l'acier.
Il s'agit d'un dispositif à déformation contrôlée qui, en cas de chute de hauteur de l'opérateur, limite le transfert de la charge à la structure.
Video
Découvrez TOWER, le support pour bois, béton et acier qui garantit votre sécurité au travail.
Le support TOWER est particulièrement élasto-plastique, ce qui permet de réduire la charge sur les fixations et sur la structure en cas de chute de l'opérateur.
La hauteur du support est située entre 300 et 600 mm, pour s'adapter aux différentes épaisseurs des toitures.

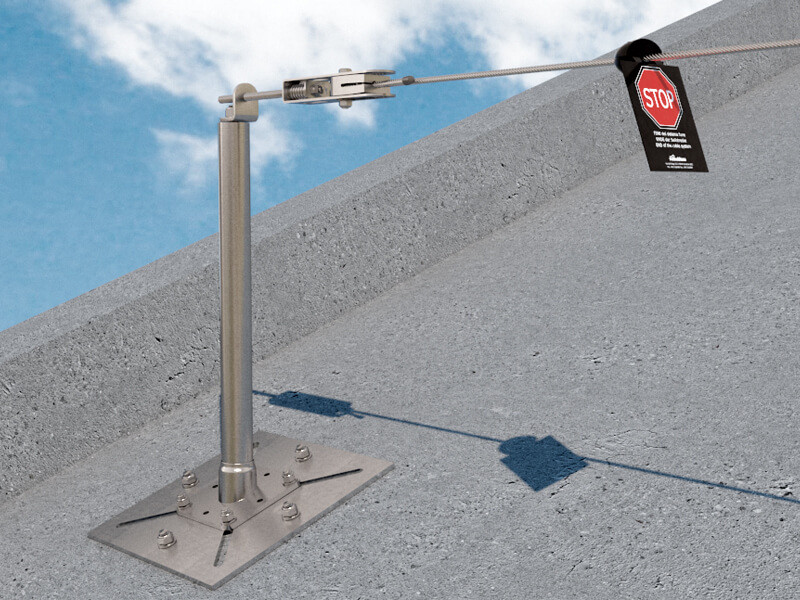

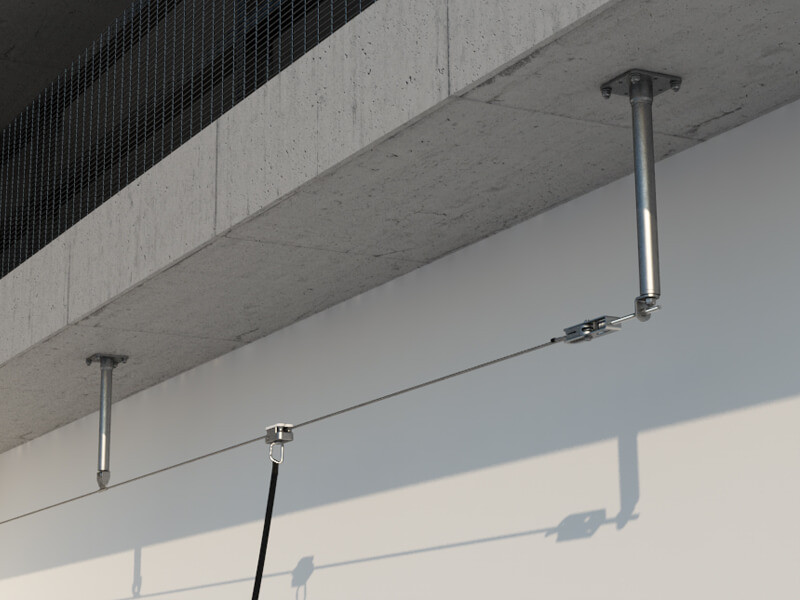

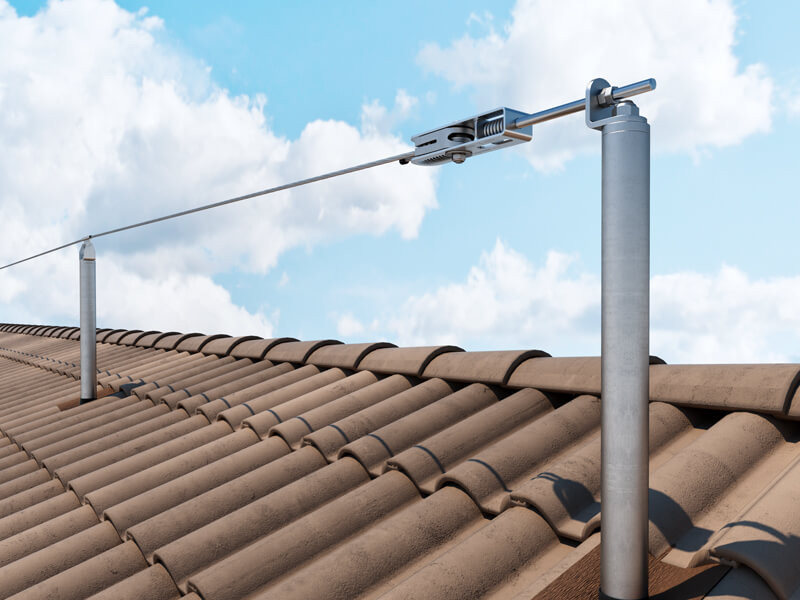

Il peut être posé sur des surfaces plates, inclinées ou bien il peut être utilisé pour la réalisation d'une ligne de vie aérienne.
Une fois installé, il assure un impact visuel réduit, pour un résultat esthétiquement gratifiant.
Charge maximale : jusqu'à 4 opérateurs
Caractéristiques
| Application | LIGNE DE VIE, POINT D'ANCRAGE |
|---|---|
| Sous-structure | BOIS, BÉTON, ACIER |
| Domaines d’utilisation | STRUCTURE EN BOIS MIN. 160 X 160MM, STRUCTURE EN BÉTON MIN. 140MM, STRUCTURE EN ACIER MIN. 6MM |
| Nombres d'opérateurs | 4 |
| Matériau | ACIER GALVANISÉ S235JR |
Documentation
Certification Australie
|
|
|---|---|
Déclaration de conformité
|
|
Consignes de sécurité, mode d’emploi et installation
|
|
Fichier BIM.ifc
|
|
Fichier BIM.rfa
|
|
Déclaration de pose et inspection
|
|
EAC certificate (anchor points)
|
|
EAC certificate (anchor lines)
|
Instructions de pose
| Manuel d'utilisation et de mise en place | |
|---|---|
| Manuel d'installation |

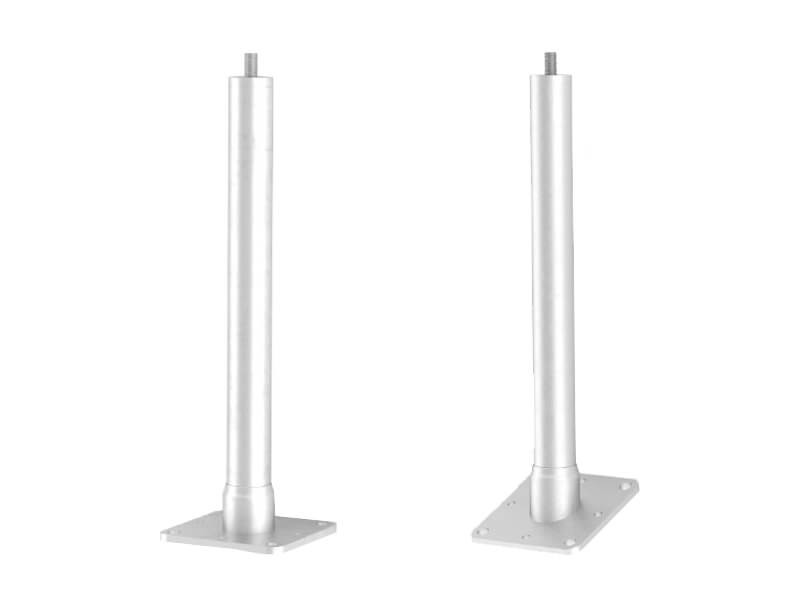

TOWER
| CODE | matériau | d₁
[mm]
|
B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|---|
| TOWER300 | S235JR zinc-plated steel | 48 | 150 | 300 | 150 | 1 |
| TOWER400 | S235JR zinc-plated steel | 48 | 150 | 400 | 150 | 1 |
| TOWER500 | S235JR zinc-plated steel | 48 | 150 | 500 | 150 | 1 |
| TOWER600 | S235JR zinc-plated steel | 48 | 150 | 600 | 150 | 1 |
| TOWER22500 | S235JR zinc-plated steel | 48 | 150 | 500 | 150 | 1 |
Produits connexes
-
AOS01
POINT D'ANCRAGE POUR SUPPORTS
-

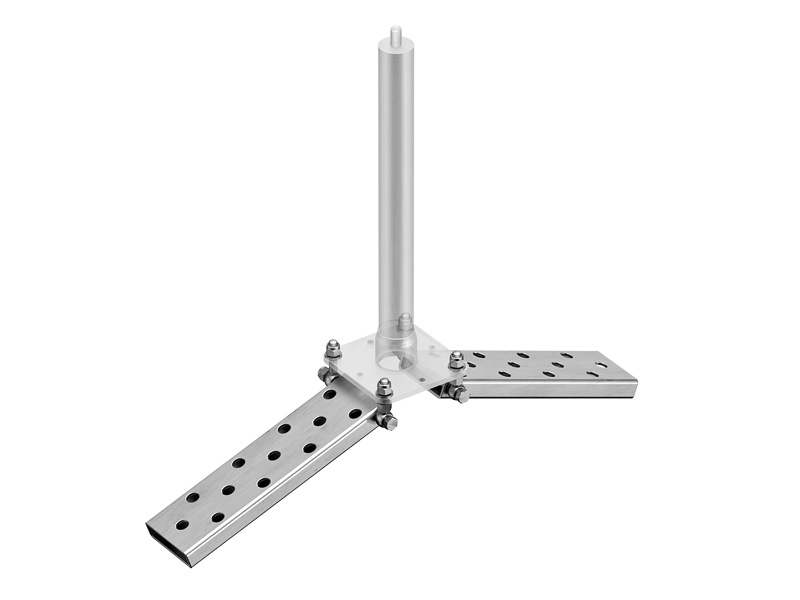

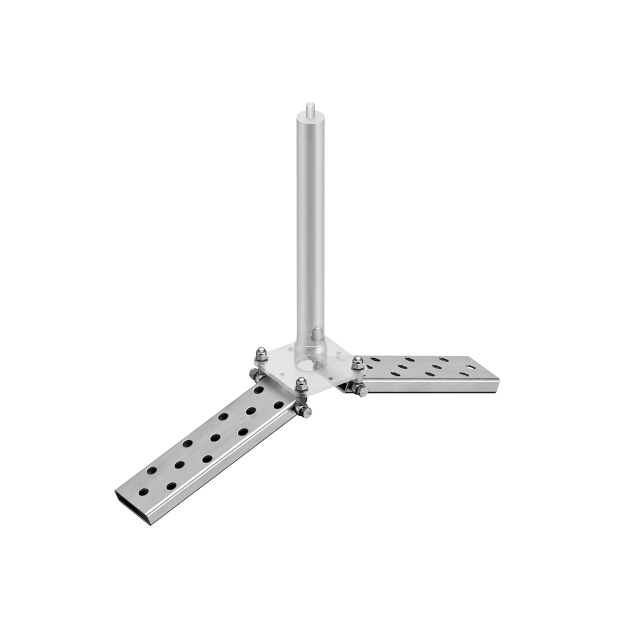

TOWER PEAK
ADAPTATEUR POUR FAÎTAGE À DOUBLE PENTE POUR TOWER
-

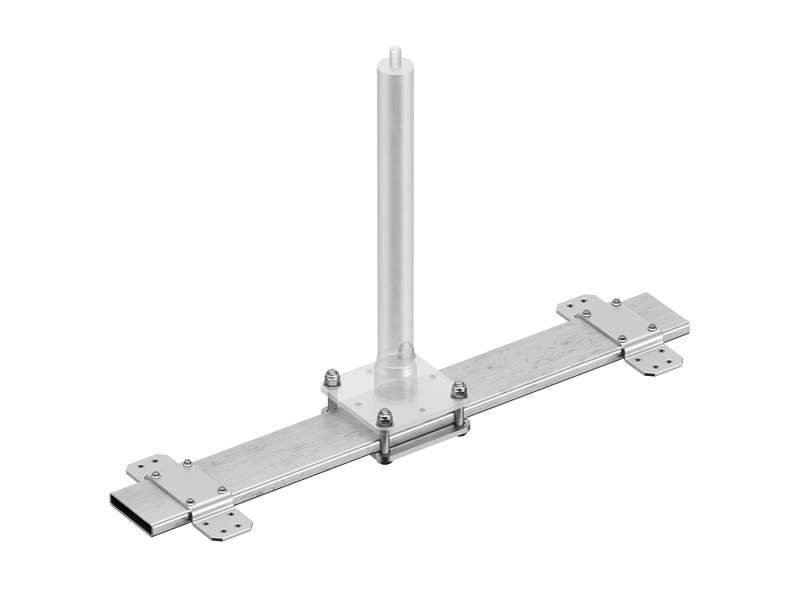

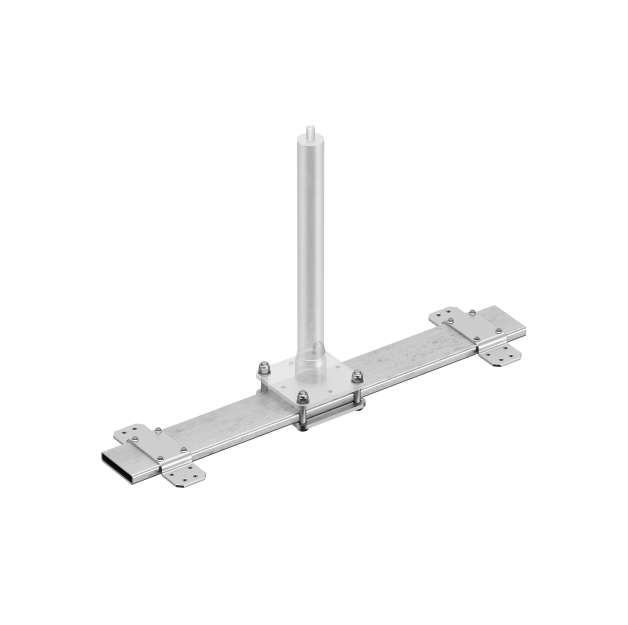

TOWER SLOPE
GUIDE DE FIXATION POUR TOWER SUR PENTE
-

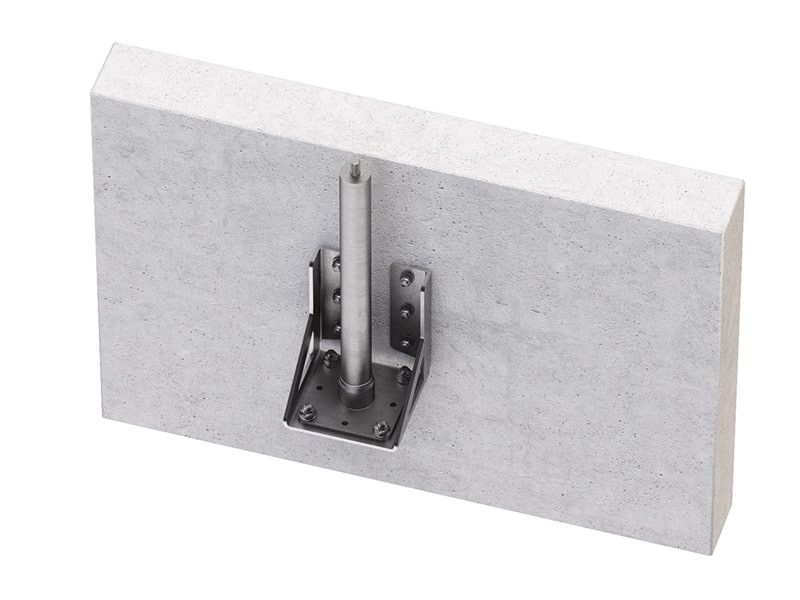

TOWLAT
ADAPTATEUR POUR OUVERTURES LATÉ- RALES POUR TOWER
-

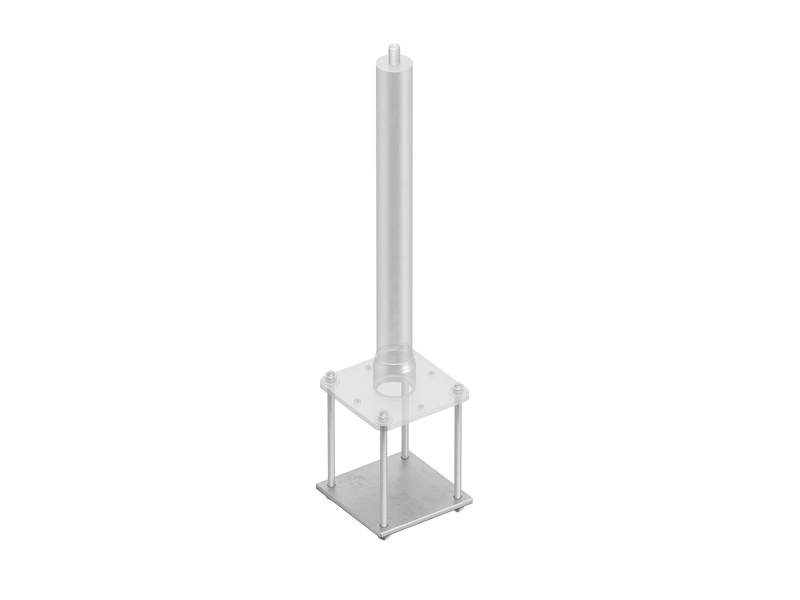

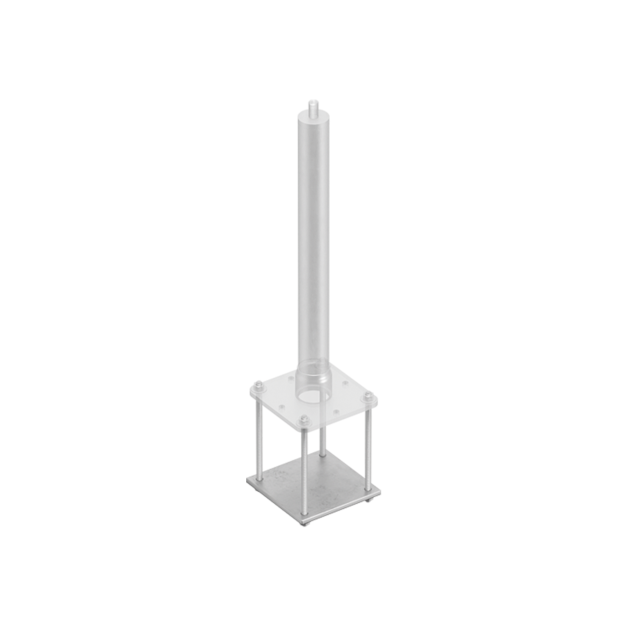

TOPLATE
CONTREPLAQUE POUR TOWER
-

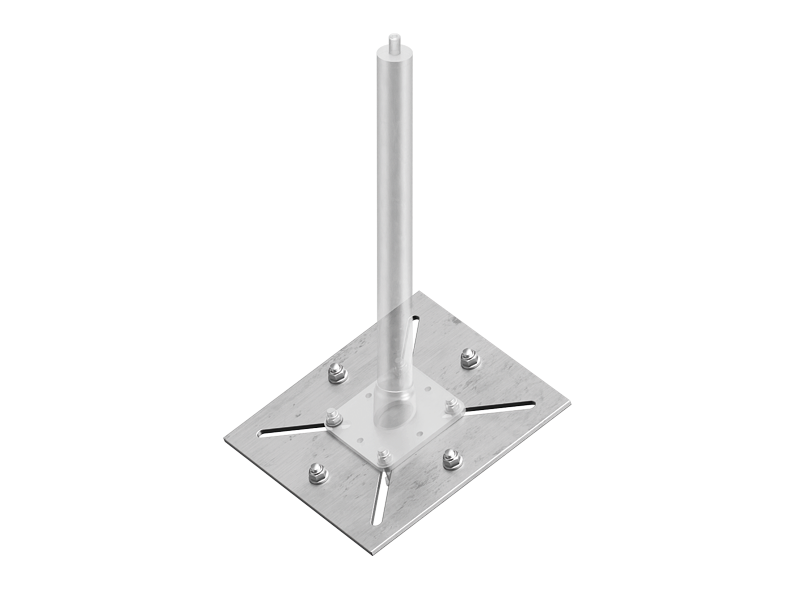

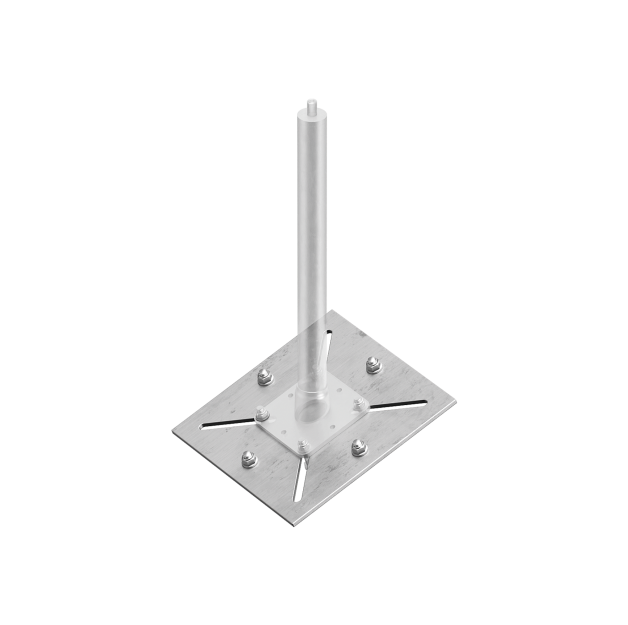

TOPLATE 2.0
CONTREPLAQUE POUR TOWER XL
-
VGS
CONNECTEUR TOUT FILET À TÊTE FRAISÉE OU HEXAGONALE
-
MET
TIGES FILETÉES, ÉCROUS ET RONDELLES
-

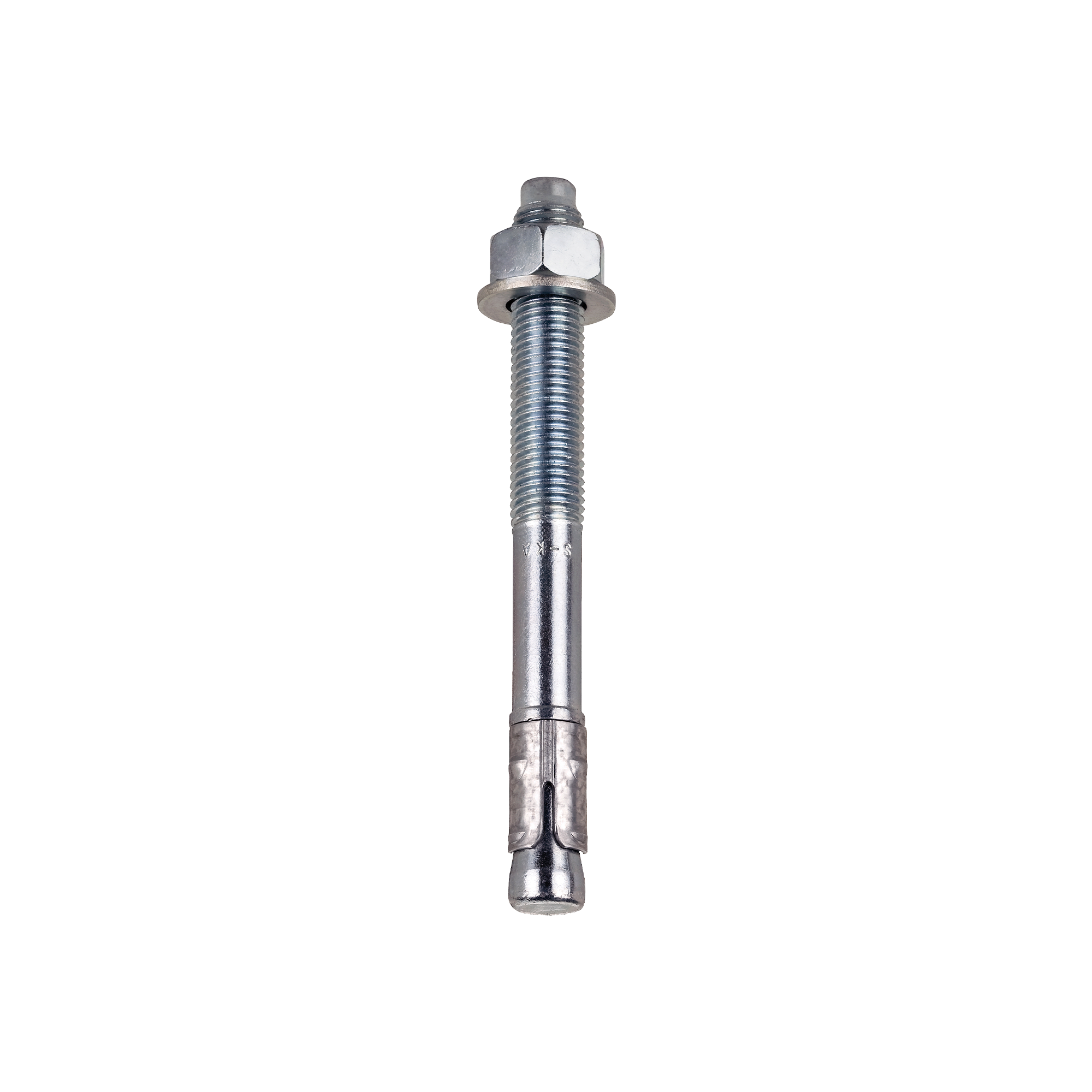

AB1
GOUJON D’ANCRAGE CHARGE LOURDE À EXPANSION CE1
-
VIN-FIX PRO
RÉSINE VINYLESTER SANS STYRÈNE POUR ANCRAGE CHIMIQUE
-

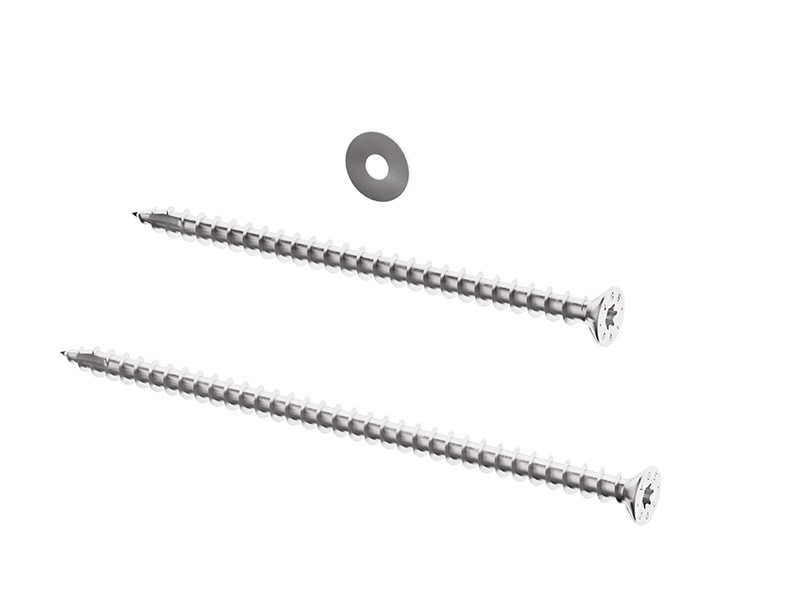

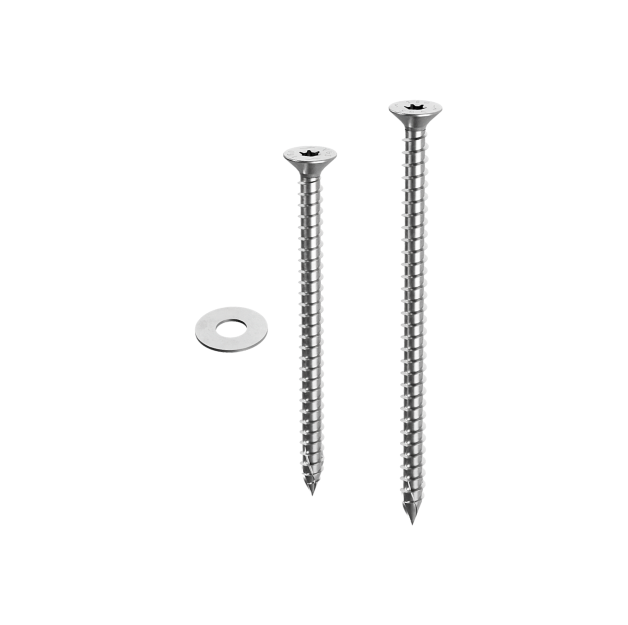

BEFTOWER
