AOS01 + BLOCK
POINT D'ANCRAGE AVEC BALLAST POUR TOITURES PLATES

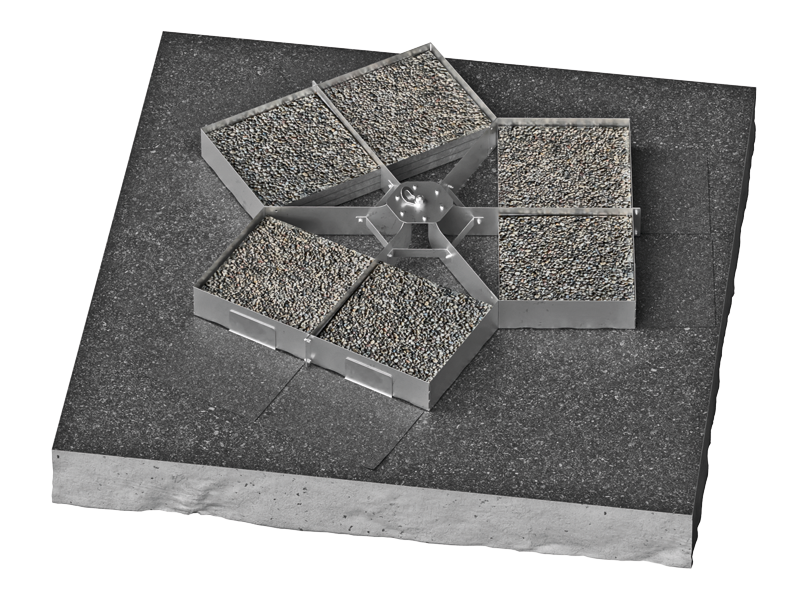

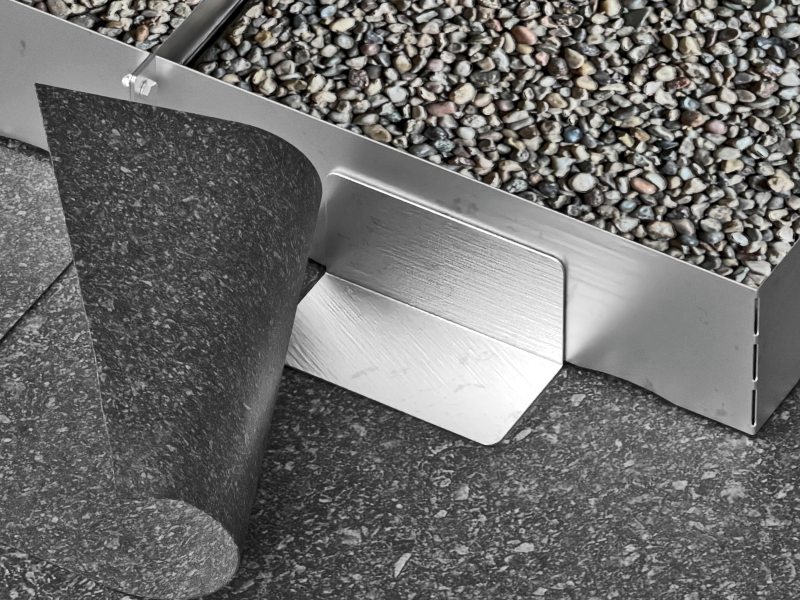

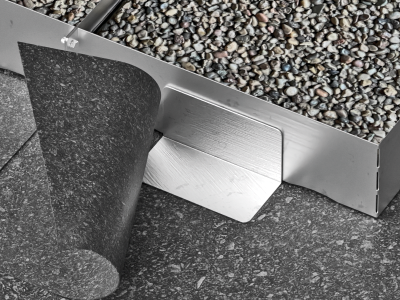

BLOCK est le support lesté pour l’installation du point d’ancrage AOS01 sur toitures planes. Il ne nécessite pas de perçage du revêtement de la toiture, évitant les ponts thermiques et préservant la couche imperméable de la structure.
Description

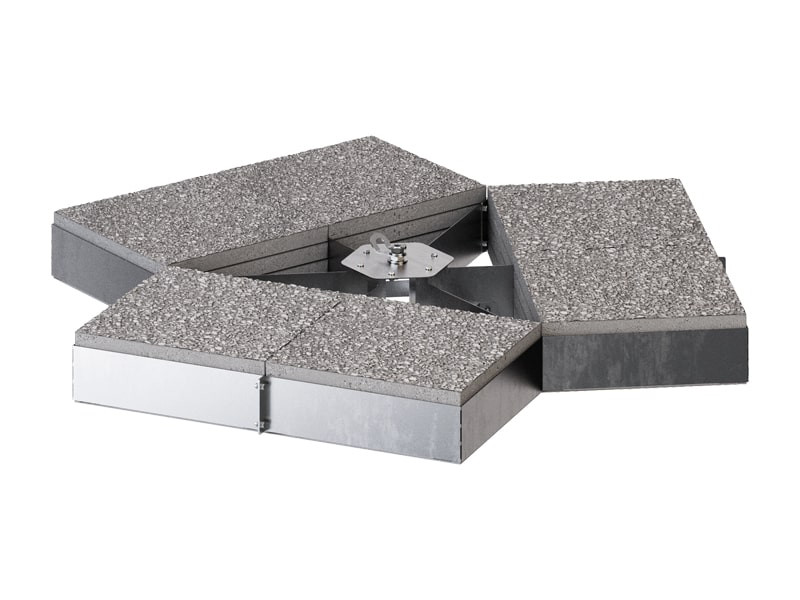

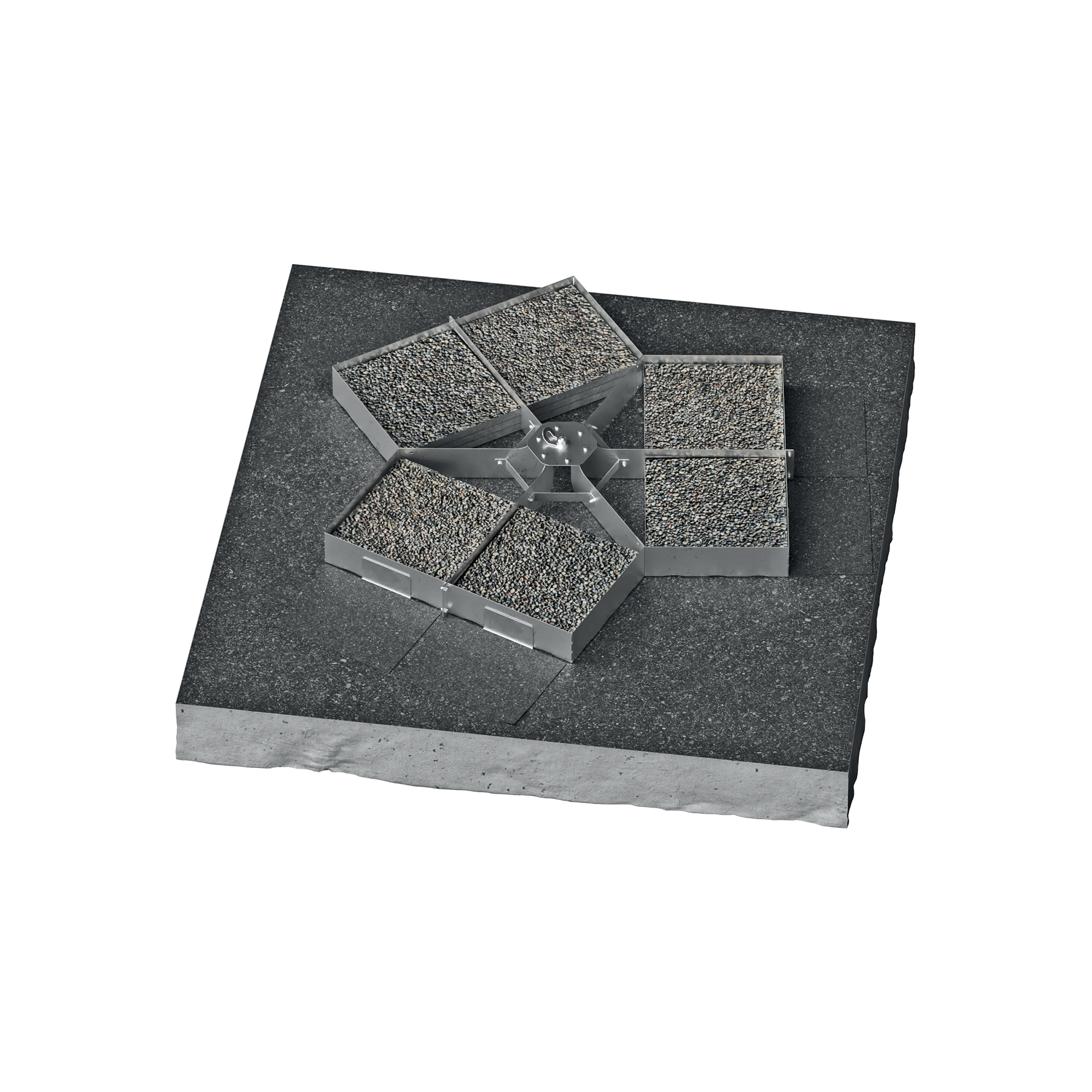

AOS01 et BLOCK, le système pour la création d’un point d’ancrage sur toitures planes.
Conçu pour des toitures planes inclinées jusqu’à 5 ° avec revêtement final en PVC ou bitumineux, avec ou sans gravier. Il supporte les sollicitations dans le plan (360°).
Documentation
-
Fiche technique
-
Fichier BIM.ifc
-
Fichier BIM.rfa
BLOCK
| CODE | matériau | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. | |
|---|---|---|---|---|---|---|
| BLOCK | AISI 304 stainless steel grade 1.4301 | 1870 | 165 | 1645 | 1 | |
| BLOCKPLATE |
New
|
- | - | - | - | 1 |
| BLOCKMAT | - | 550 | - | 1050 | 1 |
AOS01
| CODE | matériau | d₁
[mm]
|
B
[mm]
|
L
[mm]
|
pcs. | |
|---|---|---|---|---|---|---|
| AOS01 | AISI 304 stainless steel grade 1.4301 | 17 | 60 | 98 | 1 | |
| AOS01A4 |
New
|
- | - | - | - | 1 |
